基于SpringBoot+Vue的智慧医疗系统的的设计与实现 毕业设计---附源码19430
摘要
本研究基于Spring Boot框架开发智慧医疗系统，旨在优化传统医疗挂号流程中的“三长一短”问题（挂号、付费、候诊时间长，就诊时间短）。系统整合患者端、医生端及管理端功能，支持在线挂号、智能分诊、电子病历查询、药方信息查询等服务，并通过微服务架构实现高并发处理与数据安全保障。研究结合国内外医疗信息化趋势，探索“互联网+”政策下的智慧医疗模式创新。技术选型上，系统采用Spring Boot框架，结合Vue.js前端技术和MySQL数据库，通过RESTful API实现前后端交互。系统支持患者自主选择医生、就诊时间，并提供实时挂号状态查询、就诊提醒等功能，有效缓解医院现场排队压力，促进医疗资源的合理分配。
关键词：智慧医疗系统；SpringBoot；Vue；MySQL
Abstract
This study is based on the Spring Boot framework to develop a smart healthcare system, aiming to optimize the "three long and one short" problems in the traditional medical registration process (long registration, payment, and waiting times, short consultation times). The system integrates patient, doctor, and management functions, supports online registration, intelligent triage, electronic medical record queries, prescription information queries, and other services, and achieves high concurrency processing and data security through a microservice architecture. In combination with the trend of medical informatization at home and abroad, the study explored the innovation of smart medical model under the "Internet plus" policy. In terms of technical selection, the system adopts the Spring Boot framework, combined with Vue.js front-end technology and MySQL database, and implements front-end and back-end interaction through RESTful API. The system supports patients to independently choose doctors and treatment times, and provides real-time registration status queries, medical reminders, and other functions, effectively alleviating the pressure of queuing in hospitals and promoting the rational allocation of medical resources.
Key words: Smart healthcare system; SpringBoot； Vue； MySQL
目录
1绪论
1.1研究背景
随着互联网和信息技术的快速发展，传统医院挂号方式已无法满足人们日益增长的医疗服务需求。传统挂号方式存在排队时间长、挂号难、信息不透明等问题，而基于Spring Boot的智慧医疗系统可以有效解决这些问题。系统旨在利用现代信息技术手段，提供便捷、高效、安全的医疗服务，优化医疗资源配置，提升医疗服务质量和患者就医体验。
1.2研究意义
研究旨在设计和实现一个基于Spring Boot框架的智慧医疗系统，以简化患者挂号流程，患者可通过系统自主选择医生、时段，减少现场等待时间；为医院提供数据支持和决策依据，通过预约数据分析，合理分配号源，缓解热门科室拥挤问题，促进管理模式的创新与改革。系统通过标准化和规范化，实现不同医院间的数据共享，减少患者重复注册和登录的繁琐，提升用户体验。此外，系统还有助于优化医疗资源配置，提高工作效率，推动医疗信息化和数字化进程。
1.3国内外研究现状
国内方面，随着医疗信息化建设的不断推进，越来越多的医院开始引入预约挂号系统。微信小程序、APP成为主要载体，如北京协和医院“微医协和”、上海长征医院“长征健康”平台，支持挂号、支付、报告查询功能。一些知名的互联网医疗平台如微医、好大夫在线等，已经提供了完善的在线预约挂号服务。然而，部分中小型医院仍需要定制化的预约挂号系统来适应其特定的运营环境和患者需求。
国外方面，特别是在医疗体系较为发达的国家，预约挂号系统的发展更为成熟，美国Zocdoc、英国Healthcare等平台提供医生评价、健康咨询等增值服务，并结合AI预测就诊等待时间。许多医院都建立了自己的官方网站或移动应用，提供便捷的在线预约挂号服务，并注重与电子病历、健康管理等其他医疗信息系统的整合。
Spring Boot智慧医疗系统通过技术赋能，有效解决了传统医疗服务的效率与体验问题。国内研究聚焦功能完善与模式创新，国外则更注重数据互通与新技术整合。未来方向包括：加强跨机构数据标准化、提升系统适老化设计、深化AI在医疗决策中的辅助作用，以进一步推动医疗服务的智能化与均等化。
2 相关技术介绍
2.1B/S框架
B/S（Browser/Server）架构是一种基于浏览器和服务器的应用架构模式。它以Web浏览器作为客户端，服务器端通过Web技术提供应用服务。客户端通过浏览器与服务器进行交互，用户无需安装专门的客户端应用程序，只需要通过互联网连接即可访问应用程序[1]。在B/S架构中，客户端主要承担用户界面的呈现和基本的输入输出功能，而核心的业务处理、数据存储等操作则由服务器端完成。这种架构的核心优势在于无需在每个客户端机器上安装或更新软件，只要用户的浏览器符合要求，就可以使用系统。
B/S（Browser/Server）架构是一种网络架构模型，其主要特点是客户端通过浏览器与服务器进行通信，所有的业务逻辑和数据处理都在服务器端完成，客户端仅负责展示数据[2]。B/S架构本质上是一种客户端-服务器模式的变体，它通过将传统的C/S（Client/Server）架构中的客户端功能移到浏览器中，简化了客户端的开发和维护工作。在B/S架构中，用户通过浏览器发送请求，浏览器负责展示从服务器获取的数据，服务器则处理请求并返回响应。该架构避免了安装和配置客户端软件的麻烦，也减少了对客户端硬件的依赖，适合于需要大规模部署和跨平台支持的应用系统。

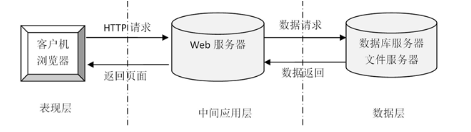

B/S模式三层结构图如图2-1所示。
图2-1 B/S模式三层结构图
2.2 SpringBoot框架
SpringBoot是一个用于简化Spring应用开发的开源框架，通过减少开发人员配置和依赖的复杂性，使得开发者能够快速构建基于Spring的生产级应用。SpringBoot基于Spring框架之上，提供了一种自配置的方式，使得开发者可以以最少的配置来启动和开发Spring应用[3]。它通过约定优于配置的原则，将常见的配置预设，使得开发人员能够聚焦于业务逻辑的实现，而不必过多关注繁琐的配置和环境搭建。
SpringBoot框架的核心特点之一是其自动配置功能。它能够根据项目中已存在的类和库，自动推断出开发环境的配置需求，减少了手动配置的工作量。SpringBoot还提供了嵌入式Web服务器支持（如Tomcat、Jetty等），使得应用可以以独立的Java应用形式运行，不再依赖外部的Web容器。这种特性使得SpringBoot特别适合于微服务架构的构建。SpringBoot还通过其提供的启动器（Starters）简化了常见功能的集成，例如数据库连接、消息队列、缓存、认证与授权等，从而提升了开发效率[4]。
2.3 Vue技术
Vue.js是一款用于构建用户界面的渐进式JavaScript框架，提供一种灵活而高效的方式来开发单页面应用（SPA）。Vue的设计理念是通过尽量简化开发过程，提供一种声明式的方式来构建用户界面[5]。Vue.js通过数据驱动的视图模型，允许开发者以声明式语法绑定数据与视图，使得应用的状态和界面表现更加简洁和可维护。它的核心思想是通过组件化开发将复杂的UI拆分为可重用的独立模块，从而提升了代码的模块化、可维护性和可扩展性。
Vue.js具备响应式数据绑定和虚拟DOM的特性。响应式数据绑定意味着当数据变化时，Vue会自动更新与之绑定的DOM元素，从而实现视图的实时更新。虚拟DOM则是Vue.js的一种优化手段，通过将对DOM的操作抽象为一个虚拟的DOM树来提高性能，减少实际DOM操作的开销[6]。Vue还提供了丰富的插件和工具，如Vue Router用于路由管理，Vuex用于状态管理，方便开发者构建复杂的前端应用。Vue的灵活性和简洁性使其成为现代Web开发中常用的前端框架之一。
2.4 MySQL数据库
MySQL是一种开源的关系型数据库管理系统（RDBMS），基于SQL（结构化查询语言）进行数据操作。作为一个被广泛使用的数据库系统，MySQL具有高度的性能、可扩展性和可靠性。MySQL使用表格结构来存储数据，每个表由多个列和行组成，数据通过SQL查询语言进行操作[7]。MySQL支持多种数据类型，如整数、浮动小数、字符串、日期等，以满足不同应用场景对数据存储的需求。在实际应用中，MySQL通常用于存储和管理结构化数据，通过索引、视图、触发器等功能提升数据查询的效率和数据的完整性。
MySQL支持ACID事务特性（原子性、一致性、隔离性、持久性），确保数据库操作的可靠性和数据的一致性。它还支持多种存储引擎，其中InnoDB是最常用的存储引擎，具备事务支持、行级锁定和外键约束等特性，适用于高并发、高可靠性的数据存储需求。MySQL可以通过主从复制、分区和分库分表等技术实现横向扩展，以应对大规模数据存储和高负载的应用需求。MySQL还具有灵活的权限管理机制，支持用户角色管理、细粒度的权限控制等，保障数据的安全性。
3需求分析
3.1可行性分析
3.1.1技术可行性
从技术可行性角度来看，所选技术能够充分满足当前应用需求。B/S架构具有良好的跨平台特性，借助浏览器端渲染与服务器端处理，能够实现不同操作系统和设备上的无缝访问。SpringBoot框架基于成熟的Spring生态，自动配置机制降低了开发与部署的复杂度，支持高效开发和微服务架构的实现。Vue.js作为前端技术，其响应式数据绑定和虚拟DOM优化使得大规模应用的构建与维护更加高效。MySQL数据库在数据存储、查询优化方面具有强大能力，其ACID事务特性与高并发支持能够保证数据一致性与系统稳定性，且广泛应用于多种行业，具备可扩展性和高效性。
3.1.2操作可行性
从操作可行性角度，所有选用的技术都有良好的文档支持和广泛的开发社区。B/S架构的实施依赖于常见的Web技术，技术栈成熟，操作流程规范，适合企业级应用的快速部署与运维。SpringBoot框架简化了Spring应用的配置与开发，集成了嵌入式Web服务器，使得开发者能够快速启动项目，减少了对开发环境和部署环境的依赖。Vue.js以组件化、响应式的设计思想，极大提升了前端开发的效率与代码复用性，操作简便。MySQL数据库提供了易于管理的用户界面，操作界面直观，支持多种操作系统，适合日常的数据库管理和维护工作。
3.1.3经济可行性
从经济可行性角度，所有选用的技术均为开源软件，降低了开发与部署成本。B/S架构减少了客户端软件的安装和更新需求，减轻了IT维护成本。SpringBoot框架通过减少配置和自动化部署，降低了开发和运营的时间成本。Vue.js提供了快速开发的能力，减少了前端开发的人员需求。MySQL作为开源数据库，不仅在授权成本上具有优势，而且通过其高效的查询与事务处理能力，可以在保证性能的同时降低硬件资源的投入，实现资源的高效利用。
3.2系统性能需求分析
1.可用性需求
系统必须具备高可用性，以确保其在各种使用场景下能够稳定运行。为满足可用性要求，系统应当具备自恢复能力和冗余机制，避免因单点故障而导致的服务中断。具体而言，系统的部署架构应支持负载均衡和集群配置，通过多个实例的协作提高整体系统的可用性。系统应提供详尽的监控与告警机制，能够实时追踪系统运行状态，及时发现潜在问题并触发自动恢复操作或通知管理员。在用户体验方面，系统需要提供清晰的错误提示信息，并能够在发生异常时通过回滚操作或其他容错机制，保证用户的操作不受到严重影响。
2.可靠性需求
可靠性要求系统在长时间运行中保持稳定，能够有效应对各种可能的故障和压力。系统设计应支持高可用的数据库架构，采用数据库主从复制、分片等技术以实现数据的可靠存储与访问。应用层应具备容错能力，在面对硬件故障、网络中断等意外情况时，能够保持系统的正常服务或在故障恢复后迅速恢复数据和业务流程。系统应具备日志记录功能，能够全面记录操作过程和异常信息，从而为问题追踪与系统优化提供数据支持。系统的可靠性还需要通过压力测试和稳定性测试来验证，确保在大规模用户访问及高并发场景下能够正常运行，不发生崩溃或数据丢失现象。
3.安全性需求
系统的安全性需求必须得到高度重视，确保系统和用户数据的保密性、完整性和可用性。为实现数据安全，系统应采用加密技术，特别是在用户认证、敏感数据传输和存储过程中，采用SSL/TLS协议进行加密通信，确保数据在传输过程中不被窃取或篡改。系统应支持用户身份验证与授权管理，采用如OAuth、JWT等安全机制防止未授权访问。访问控制应细化到资源级别，确保不同角色的用户只能访问其权限范围内的功能。为了防止恶意攻击，系统还应加强对常见攻击方式（如SQL注入、XSS攻击、CSRF攻击等）的防护，通过输入验证、输出转义、会话管理等技术措施提高系统的安全性。系统应定期进行安全审计与漏洞扫描，及时发现并修补可能的安全漏洞，保障系统的长期安全运营。
3.3功能需求分析
功能需求分析是对系统所需功能进行详细描述的过程，明确系统的目标、功能模块及其相互关系。在此阶段，结合用户需求、业务流程和技术架构，识别系统必须实现的各项功能，并对其优先级、实现方式和约束条件进行梳理。通过功能需求分析，确保系统设计能够满足实际需求，且具有良好的可用性、可维护性和扩展性，为后续的系统开发和测试提供明确的指导和依据。
3.3.1患者用户的功能
患者用户的主要功能有：首页、通知公告、医疗资讯、导诊台、科室信息、个人中心（个人首页、个人档案、挂号信息、取消挂号、诊疗信息、病历档案、药方信息、处方药单、提醒通知、收藏、评论管理）。
患者用户用例图如图3-1所示。
图3-1患者用户用例图
3.3.2管理员功能
管理员的功能有：后台首页、系统用户、个人档案管理、时段分类管理、科室类别管理、科室信息管理、挂号信息管理、取消挂号管理、诊疗信息管理、病历档案管理、药方信息管理、处方药单管理、提醒通知管理、药品类型管理、药房信息管理、药品采购管理、排班信息管理、系统管理、通知公告管理、资源管理。
管理员用例图如图3-2所示。
图3-2 管理员用例图
3.3.3医生功能
医生的功能有：后台首页、个人档案管理、科室信息管理、挂号信息管理、取消挂号管理、诊疗信息管理、病历档案管理、药方信息管理、处方药单管理、提醒通知管理、药房信息管理、排班信息管理。

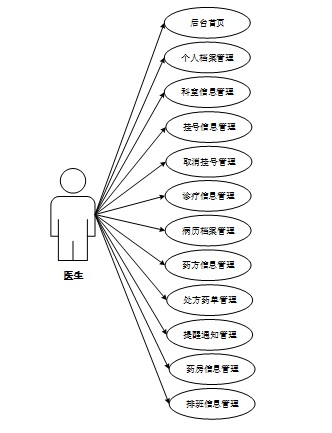

医生用例图如图3-3所示。
图3-3 医生用例图
3.4系统总体流程设计
3.4.1数据开发流程
系统开发流程的主要步骤，从需求分析到系统完成的全过程。流程包括需求分析、总体设计（结构、功能、数据）、详细设计（模块、编码）、模块整合与调用，以及测试、扩展和完善，最终完成系统的开发。本系统的开发流程如图3-3所示
图3-3系统开发流程图
3.4.2用户登录流程

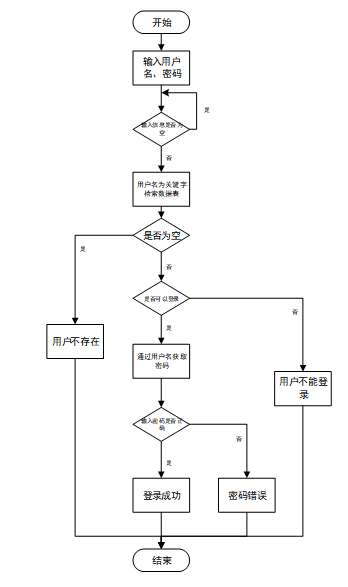

用户输入用户名和密码后，系统先检查输入是否为空，再验证用户名是否存在，若存在则通过用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若用户名不存在或无法登录，提示用户操作无效。如图3-4所示。
图3-4登录流程图
3.4.3系统操作流程

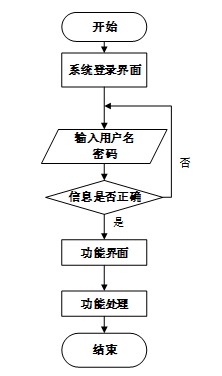

用户首先进入系统登录界面，输入用户名和密码后，系统验证信息是否正确。若验证失败，返回登录界面重新输入；若验证成功，则进入功能界面，执行相应功能处理后结束操作流程。操作流程如图3-5所示。
图3-5 系统操作流程图
3.4.4添加信息流程
管理员可以添加信息，用户添加可以自己权限内的信息，输入信息后，要想利用这个软件来进行系统的安全管理，首先需要登录到该软件中。添加信息流程如图3-6所示。
图3-6 添加信息流程图
3.4.5修改信息流程
用户首先选择需要修改的记录，输入修改后的数据，系统判断输入数据是否合法。若数据不合法，提示重新输入；若数据合法，则将修改后的数据写入数据库，完成操作后流程结束。修改信息流程图如图3-7所示。
图3-7 修改信息流程图
3.4.6删除信息流程
用户选择需要删除的记录后，系统判断是否确认删除。若未确认，返回选择环节；若确认删除，则更新数据库，删除对应记录，完成操作后流程结束。删除信息流程图如图3-8所示。
图3-8删除信息流程图
4 系统设计
4.1系统架构设计

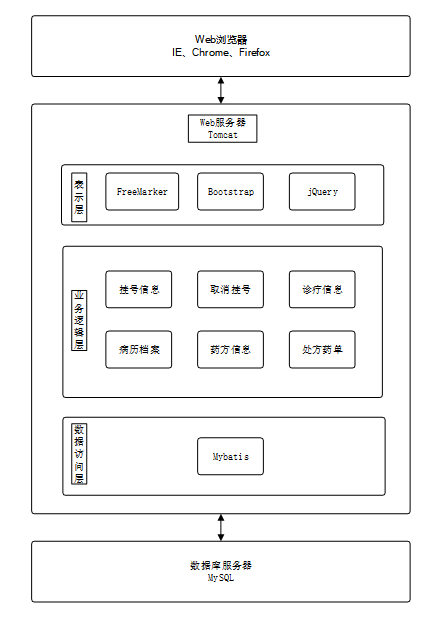

系统由表现层、业务逻辑层、数据访问层和数据库服务器组成。表现层通过浏览器（如IE、Chrome、Firefox）与用户交互，采用FreeMarker、Bootstrap、jQuery等技术实现界面呈现。业务逻辑层负责处理系统的核心业务逻辑，通过分模块设计实现功能分离。数据访问层使用MyBatis框架连接数据库，执行数据的增删改查操作。数据库服务器采用MySQL进行数据存储和管理，为系统提供稳定的数据库支持。整个架构通过Tomcat服务器完成用户请求的接收和处理，确保系统的高效运行[8]。整个系统架构如图4-1所示。
图4-1 系统架构图
4.2系统总体功能设计
系统功能结构图如图4-2所示。
图4-2 系统功能结构图
4.2.1注册时序图
用户通过注册模块发送注册请求，系统完成注册后返回确认信息。随后，用户通过登录模块发送登录请求，系统验证用户信息后允许访问目标系统。用户完成操作后可选择退出，系统终止会话。注册时序图，如图4-3所示。
图4-3 注册时序图
4.2.2登录时序图

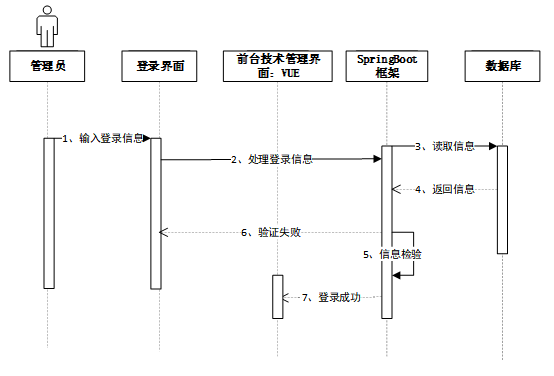

管理员输入登录信息后，登录界面将信息传递至前台管理界面，随后通过SpringBoot框架读取数据库中的用户信息并返回。系统验证信息，若验证成功则登录成功，若验证失败则返回错误提示。登录时序图如图4-4所示。
图4-4登录时序图
4.2.3管理员修改用户信息时序图

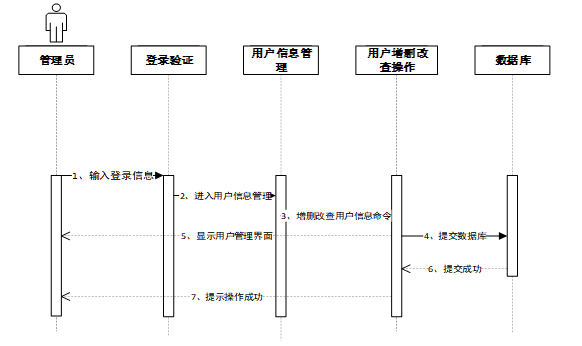

管理员输入登录信息后，进入用户信息管理模块，选择增删改查操作并提交命令至数据库。数据库执行操作后返回成功状态，系统显示用户管理界面并提示操作成功。管理员修改用户信息时序图如图4-5所示。
图4-5管理员修改用户信息时序图
4.2.4管理员管理系统信息时序图
管理员通过访问系统发起请求，系统接收访问后转向系统信息模块进行管理操作。管理完成后，系统返回管理结果至系统，最终反馈给管理员，管理员可选择退出。管理员管理系统信息时序图如图4-6所示。
图4-6管理员管理系统信息时序图
4.3数据库设计
数据库设计是系统开发中至关重要的环节，为系统提供高效、规范的数据存储和管理方案。设计过程包括需求分析、实体设计、表设计和逻辑结构设计。首先，通过分析业务需求，确定系统的核心实体及其属性，同时明确实体间的关系。接着，将实体抽象为具体的数据库表，为每张表定义字段名、数据类型、主键和外键，通过主外键关系和关联表设计，保证数据的完整性和一致性。最后，数据库逻辑设计进一步优化表之间的关系，通过索引、视图和存储过程提升查询效率和操作性能。整个设计需严格遵循规范，避免数据冗余和冲突，确保系统在高并发访问和复杂数据处理场景下的稳定性和高效性。
4.3.1数据库实体设计
数据库实体设计是数据库设计的关键步骤，对实际业务逻辑中涉及的实体及其属性进行抽象建模，明确系统中的主要信息对象及其关系[9]。在实体设计中，根据需求分析确定系统的核心实体，如用户、角色、权限、医生信息等，提取实体的主要属性，如用户的ID、姓名、联系方式，医生的ID、名称、类型等，同时定义各实体之间的关系，包括一对一、一对多、多对多等。在设计过程中，注重实体的完整性、规范性和唯一性，确保设计能够满足系统功能需求，并为后续的表设计提供清晰的结构框架。实体设计需遵循数据库设计的标准化要求，避免数据冗余和不必要的复杂度。
以下将展示系统的全局E-R图。

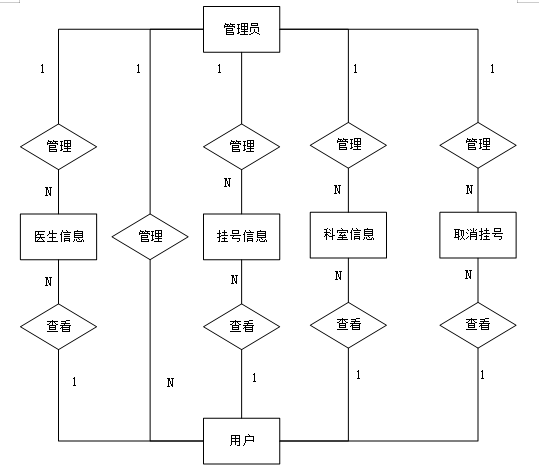

系统全局E-R图如图4-7所示。
图4-7系统E-R图
4.3.2数据库表设计
数据库表设计基于实体设计，将抽象的实体映射为具体的表结构。设计过程中，为每个实体定义表名、字段名及数据类型 [10]。根据业务需求，合理定义主键、外键及约束条件，确保表之间的关联性，例如通过外键建立用户表和角色表之间的关系。表设计时注重数据存储的完整性、一致性，并通过索引优化查询效率，最终确保数据库结构能够支持系统的功能需求。以下是系统的数据库表设计展示。
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | token_id | int | 是 | 是 | 临时访问牌ID | |
| 2 | token | varchar | 64 | 否 | 否 | 临时访问牌 |
| 3 | info | text | 65535 | 否 | 否 | 信息 |
| 4 | maxage | int | 是 | 否 | 最大寿命：默认2小时 | |
| 5 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 6 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 7 | user_id | int | 是 | 否 | 用户编号 |
表 4-2-article（文章）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | article_id | mediumint | 是 | 是 | 文章id | |
| 2 | title | varchar | 125 | 是 | 是 | 标题 |
| 3 | type | varchar | 64 | 是 | 否 | 文章分类 |
| 4 | hits | int | 是 | 否 | 点击数 | |
| 5 | praise_len | int | 是 | 否 | 点赞数 | |
| 6 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 7 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 8 | source | varchar | 255 | 否 | 否 | 来源 |
| 9 | url | varchar | 255 | 否 | 否 | 来源地址 |
| 10 | tag | varchar | 255 | 否 | 否 | 标签 |
| 11 | content | longtext | 4294967295 | 否 | 否 | 正文 |
| 12 | img | varchar | 255 | 否 | 否 | 封面图 |
| 13 | description | text | 65535 | 否 | 否 | 文章描述 |
表 4-3-article_type（文章分类）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | type_id | smallint | 是 | 是 | 分类ID | |
| 2 | display | smallint | 是 | 否 | 显示顺序 | |
| 3 | name | varchar | 16 | 是 | 否 | 分类名称 |
| 4 | father_id | smallint | 是 | 否 | 上级分类ID | |
| 5 | description | varchar | 255 | 否 | 否 | 描述 |
| 6 | icon | text | 65535 | 否 | 否 | 分类图标 |
| 7 | url | varchar | 255 | 否 | 否 | 外链地址 |
| 8 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 9 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-4-auth（用户权限管理）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | auth_id | int | 是 | 是 | 授权ID | |
| 2 | user_group | varchar | 64 | 否 | 否 | 用户组 |
| 3 | mod_name | varchar | 64 | 否 | 否 | 模块名 |
| 4 | table_name | varchar | 64 | 否 | 否 | 表名 |
| 5 | page_title | varchar | 255 | 否 | 否 | 页面标题 |
| 6 | path | varchar | 255 | 否 | 否 | 路由路径 |
| 7 | parent | varchar | 64 | 否 | 否 | 父级菜单 |
| 8 | parent_sort | int | 是 | 否 | 父级菜单排序 | |
| 9 | position | varchar | 32 | 否 | 否 | 位置 |
| 10 | mode | varchar | 32 | 是 | 否 | 跳转方式 |
| 11 | add | tinyint | 是 | 否 | 是否可增加 | |
| 12 | del | tinyint | 是 | 否 | 是否可删除 | |
| 13 | set | tinyint | 是 | 否 | 是否可修改 | |
| 14 | get | tinyint | 是 | 否 | 是否可查看 | |
| 15 | field_add | text | 65535 | 否 | 否 | 添加字段 |
| 16 | field_set | text | 65535 | 否 | 否 | 修改字段 |
| 17 | field_get | text | 65535 | 否 | 否 | 查询字段 |
| 18 | table_nav_name | varchar | 500 | 否 | 否 | 跨表导航名称 |
| 19 | table_nav | varchar | 500 | 否 | 否 | 跨表导航 |
| 20 | option | text | 65535 | 否 | 否 | 配置 |
| 21 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 22 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-5-cancel_registration（取消挂号）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | cancel_registration_id | int | 是 | 是 | 取消挂号ID | |
| 2 | appointment_number | varchar | 64 | 否 | 否 | 预约编号 |
| 3 | department_name | varchar | 64 | 否 | 否 | 科室名称 |
| 4 | department_category | varchar | 64 | 否 | 否 | 科室类别 |
| 5 | department_location | varchar | 64 | 否 | 否 | 科室位置 |
| 6 | registration_fee | double | 否 | 否 | 挂号费用 | |
| 7 | doctor_user | int | 否 | 否 | 医生用户 | |
| 8 | doctors_name | varchar | 64 | 否 | 否 | 医生姓名 |
| 9 | patient_user | int | 否 | 否 | 患者用户 | |
| 10 | patient_name | varchar | 64 | 否 | 否 | 患者姓名 |
| 11 | patient_gender | varchar | 64 | 否 | 否 | 患者性别 |
| 12 | patient_age | varchar | 64 | 否 | 否 | 患者年龄 |
| 13 | appointment_date | date | 否 | 否 | 预约日期 | |
| 14 | period_classification | varchar | 64 | 否 | 否 | 时段分类 |
| 15 | number_of_reservations | varchar | 64 | 是 | 否 | 预约人数 |
| 16 | patients_chief_complaint | text | 65535 | 否 | 否 | 患者主诉 |
| 17 | cancellation_date | date | 否 | 否 | 取消日期 | |
| 18 | cancel_description | text | 65535 | 否 | 否 | 取消说明 |
| 19 | examine_state | varchar | 16 | 是 | 否 | 审核状态 |
| 20 | examine_reply | varchar | 255 | 否 | 否 | 审核回复 |
| 21 | pay_state | varchar | 16 | 是 | 否 | 支付状态 |
| 22 | pay_type | varchar | 16 | 否 | 否 | 支付类型: 微信、支付宝、网银 |
| 23 | create_time | datetime | 是 | 否 | 创建时间 | |
| 24 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 25 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 26 | source_id | int | 否 | 否 | 来源ID | |
| 27 | source_user_id | int | 否 | 否 | 来源用户 |
表 4-6-code_token（验证码）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | code_token_id | int | 是 | 是 | 验证码ID | |
| 2 | token | varchar | 255 | 否 | 否 | 令牌 |
| 3 | code | varchar | 255 | 否 | 否 | 验证码 |
| 4 | expire_time | timestamp | 是 | 否 | 失效时间 | |
| 5 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 6 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-7-collect（收藏）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | collect_id | int | 是 | 是 | 收藏ID | |
| 2 | user_id | int | 是 | 是 | 收藏人ID | |
| 3 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 4 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 5 | source_id | int | 是 | 否 | 来源ID | |
| 6 | title | varchar | 255 | 否 | 否 | 标题 |
| 7 | img | varchar | 255 | 否 | 否 | 封面 |
| 8 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 9 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-8-comment（评论）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | comment_id | int | 是 | 是 | 评论ID | |
| 2 | user_id | int | 是 | 是 | 评论人ID | |
| 3 | reply_to_id | int | 是 | 否 | 回复评论ID | |
| 4 | content | longtext | 4294967295 | 否 | 否 | 内容 |
| 5 | nickname | varchar | 255 | 否 | 否 | 昵称 |
| 6 | avatar | varchar | 255 | 否 | 否 | 头像地址 |
| 7 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 8 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 9 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 10 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 11 | source_id | int | 是 | 否 | 来源ID |
表 4-9-department_category（科室类别）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | department_category_id | int | 是 | 是 | 科室类别ID | |
| 2 | department_category | varchar | 64 | 否 | 否 | 科室类别 |
| 3 | create_time | datetime | 是 | 否 | 创建时间 | |
| 4 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-10-department_information（科室信息）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | department_information_id | int | 是 | 是 | 科室信息ID | |
| 2 | department_name | varchar | 64 | 是 | 是 | 科室名称 |
| 3 | photo_of_doctor | varchar | 255 | 否 | 否 | 医生照片 |
| 4 | department_category | varchar | 64 | 否 | 否 | 科室类别 |
| 5 | department_location | varchar | 64 | 否 | 否 | 科室位置 |
| 6 | doctor_user | int | 否 | 否 | 医生用户 | |
| 7 | doctors_name | varchar | 64 | 否 | 否 | 医生姓名 |
| 8 | doctors_age | varchar | 64 | 否 | 否 | 医生年龄 |
| 9 | doctor_title | varchar | 64 | 否 | 否 | 医生职称 |
| 10 | registration_fee | double | 否 | 否 | 挂号费用 | |
| 11 | areas_of_expertise | text | 65535 | 否 | 否 | 擅长领域 |
| 12 | hits | int | 是 | 否 | 点击数 | |
| 13 | praise_len | int | 是 | 否 | 点赞数 | |
| 14 | collect_len | int | 是 | 否 | 收藏数 | |
| 15 | comment_len | int | 是 | 否 | 评论数 | |
| 16 | registration_information_limit_times | int | 是 | 否 | 预约挂号限制次数 | |
| 17 | create_time | datetime | 是 | 否 | 创建时间 | |
| 18 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-11-diagnosis_and_treatment_information（诊疗信息）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | diagnosis_and_treatment_information_id | int | 是 | 是 | 诊疗信息ID | |
| 2 | appointment_number | varchar | 64 | 否 | 否 | 预约编号 |
| 3 | department_name | varchar | 64 | 否 | 否 | 科室名称 |
| 4 | department_category | varchar | 64 | 否 | 否 | 科室类别 |
| 5 | department_location | varchar | 64 | 否 | 否 | 科室位置 |
| 6 | registration_fee | varchar | 64 | 否 | 否 | 挂号费用 |
| 7 | doctor_user | int | 否 | 否 | 医生用户 | |
| 8 | doctors_name | varchar | 64 | 否 | 否 | 医生姓名 |
| 9 | patient_user | int | 否 | 否 | 患者用户 | |
| 10 | patient_name | varchar | 64 | 否 | 否 | 患者姓名 |
| 11 | patient_gender | varchar | 64 | 否 | 否 | 患者性别 |
| 12 | patient_age | varchar | 64 | 否 | 否 | 患者年龄 |
| 13 | appointment_date | date | 否 | 否 | 预约日期 | |
| 14 | period_classification | varchar | 64 | 否 | 否 | 时段分类 |
| 15 | patients_chief_complaint | text | 65535 | 否 | 否 | 患者主诉 |
| 16 | diagnosis_and_treatment_time | datetime | 否 | 否 | 诊疗时间 | |
| 17 | disease_diagnosis | text | 65535 | 否 | 否 | 病情诊断 |
| 18 | diagnosis_and_treatment_expenses | double | 否 | 否 | 诊疗费用 | |
| 19 | pay_state | varchar | 16 | 是 | 否 | 支付状态 |
| 20 | pay_type | varchar | 16 | 否 | 否 | 支付类型: 微信、支付宝、网银 |
| 21 | medical_records_limit_times | int | 是 | 否 | 生成病历限制次数 | |
| 22 | prescription_information_limit_times | int | 是 | 否 | 开具药方限制次数 | |
| 23 | create_time | datetime | 是 | 否 | 创建时间 | |
| 24 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 25 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 26 | source_id | int | 否 | 否 | 来源ID | |
| 27 | source_user_id | int | 否 | 否 | 来源用户 |
表 4-12-doctor_user（医生用户）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | doctor_user_id | int | 是 | 是 | 医生用户ID | |
| 2 | doctors_name | varchar | 64 | 否 | 否 | 医生姓名 |
| 3 | doctors_phone | varchar | 16 | 是 | 是 | 医生手机 |
| 4 | gender_of_doctor | varchar | 64 | 否 | 否 | 医生性别 |
| 5 | doctor_title | varchar | 64 | 否 | 否 | 医生职称 |
| 6 | doctor_professional | varchar | 64 | 否 | 否 | 医生专业 |
| 7 | work_experience | text | 65535 | 否 | 否 | 工作经历 |
| 8 | examine_state | varchar | 16 | 是 | 否 | 审核状态 |
| 9 | user_id | int | 是 | 否 | 用户ID | |
| 10 | create_time | datetime | 是 | 否 | 创建时间 | |
| 11 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-13-hits（用户点击）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | hits_id | int | 是 | 是 | 点赞ID | |
| 2 | user_id | int | 是 | 否 | 点赞人 | |
| 3 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 4 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 5 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 6 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 7 | source_id | int | 是 | 否 | 来源ID |
表 4-14-medical_records（病历档案）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | medical_records_id | int | 是 | 是 | 病历档案ID | |
| 2 | appointment_number | varchar | 64 | 否 | 否 | 预约编号 |
| 3 | department_name | varchar | 64 | 否 | 否 | 科室名称 |
| 4 | department_category | varchar | 64 | 否 | 否 | 科室类别 |
| 5 | department_location | varchar | 64 | 否 | 否 | 科室位置 |
| 6 | doctor_user | int | 否 | 否 | 医生用户 | |
| 7 | doctors_name | varchar | 64 | 否 | 否 | 医生姓名 |
| 8 | patient_user | int | 否 | 否 | 患者用户 | |
| 9 | patient_name | varchar | 64 | 否 | 否 | 患者姓名 |
| 10 | patient_gender | varchar | 64 | 否 | 否 | 患者性别 |
| 11 | patient_age | varchar | 64 | 否 | 否 | 患者年龄 |
| 12 | diagnosis_and_treatment_time | datetime | 否 | 否 | 诊疗时间 | |
| 13 | disease_diagnosis | text | 65535 | 否 | 否 | 病情诊断 |
| 14 | medical_situation | text | 65535 | 否 | 否 | 就诊情况 |
| 15 | pathology_report | varchar | 255 | 否 | 否 | 病理报告 |
| 16 | whether_to_prescribe_medicine | varchar | 64 | 否 | 否 | 是否开药 |
| 17 | orders_information | text | 65535 | 否 | 否 | 医嘱信息 |
| 18 | drug_information | text | 65535 | 否 | 否 | 药品信息 |
| 19 | medical_record_remarks | text | 65535 | 否 | 否 | 病历备注 |
| 20 | create_time | datetime | 是 | 否 | 创建时间 | |
| 21 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 22 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 23 | source_id | int | 否 | 否 | 来源ID | |
| 24 | source_user_id | int | 否 | 否 | 来源用户 |
表 4-15-notice（公告）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | notice_id | mediumint | 是 | 是 | 公告ID | |
| 2 | title | varchar | 125 | 是 | 否 | 标题 |
| 3 | content | longtext | 4294967295 | 否 | 否 | 正文 |
| 4 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 5 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-16-patient_user（患者用户）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | patient_user_id | int | 是 | 是 | 患者用户ID | |
| 2 | patient_name | varchar | 64 | 否 | 否 | 患者姓名 |
| 3 | patients_mobile_phone | varchar | 16 | 是 | 是 | 患者手机 |
| 4 | patient_gender | varchar | 64 | 否 | 否 | 患者性别 |
| 5 | patient_age | double | 否 | 否 | 患者年龄 | |
| 6 | examine_state | varchar | 16 | 是 | 否 | 审核状态 |
| 7 | user_id | int | 是 | 否 | 用户ID | |
| 8 | create_time | datetime | 是 | 否 | 创建时间 | |
| 9 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-17-period_classification（时段分类）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | period_classification_id | int | 是 | 是 | 时段分类ID | |
| 2 | period_classification | varchar | 64 | 否 | 否 | 时段分类 |
| 3 | create_time | datetime | 是 | 否 | 创建时间 | |
| 4 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-18-personal_file（个人档案）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | personal_file_id | int | 是 | 是 | 个人档案ID | |
| 2 | file_number | varchar | 64 | 否 | 否 | 档案编号 |
| 3 | patient_user | int | 否 | 否 | 患者用户 | |
| 4 | patient_name | varchar | 64 | 否 | 否 | 患者姓名 |
| 5 | patients_mobile_phone | varchar | 64 | 否 | 否 | 患者手机 |
| 6 | patient_gender | varchar | 64 | 否 | 否 | 患者性别 |
| 7 | patient_age | varchar | 64 | 否 | 否 | 患者年龄 |
| 8 | historical_medical_records | varchar | 255 | 否 | 否 | 历史病历 |
| 9 | physical_examination_report | varchar | 255 | 否 | 否 | 体检报告 |
| 10 | historical_diagnosis | text | 65535 | 否 | 否 | 历史诊断 |
| 11 | history_of_treatment | text | 65535 | 否 | 否 | 历史治疗 |
| 12 | allergy_history | text | 65535 | 否 | 否 | 过敏历史 |
| 13 | blood_pressure_blood_lipid | text | 65535 | 否 | 否 | 血压血脂 |
| 14 | file_remarks | text | 65535 | 否 | 否 | 档案备注 |
| 15 | create_time | datetime | 是 | 否 | 创建时间 | |
| 16 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-19-pharmaceutical_procurement（药品采购）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | pharmaceutical_procurement_id | int | 是 | 是 | 药品采购ID | |
| 2 | purchase_number | varchar | 64 | 否 | 否 | 采购编号 |
| 3 | drug_bar_code | varchar | 64 | 否 | 否 | 药品条码 |
| 4 | drug_name | varchar | 64 | 否 | 否 | 药品名称 |
| 5 | type_of_drug | varchar | 64 | 否 | 否 | 药品类型 |
| 6 | drug_specifications | varchar | 64 | 否 | 否 | 药品规格 |
| 7 | purchase_unit_price | double | 否 | 否 | 采购单价 | |
| 8 | purchase_quantity | double | 否 | 否 | 采购数量 | |
| 9 | purchase_amount | double | 否 | 否 | 采购金额 | |
| 10 | supplier_home | text | 65535 | 否 | 否 | 供应商家 |
| 11 | purchase_remarks | text | 65535 | 否 | 否 | 采购备注 |
| 12 | create_time | datetime | 是 | 否 | 创建时间 | |
| 13 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 14 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 15 | source_id | int | 否 | 否 | 来源ID | |
| 16 | source_user_id | int | 否 | 否 | 来源用户 |
表 4-20-pharmacy_information（药房信息）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | pharmacy_information_id | int | 是 | 是 | 药房信息ID | |
| 2 | pharmacy_name | varchar | 64 | 否 | 否 | 药房名称 |
| 3 | pharmacy_location | varchar | 64 | 否 | 否 | 药房位置 |
| 4 | drug_bar_code | varchar | 64 | 是 | 是 | 药品条码 |
| 5 | drug_name | varchar | 64 | 否 | 否 | 药品名称 |
| 6 | type_of_drug | varchar | 64 | 否 | 否 | 药品类型 |
| 7 | drug_specifications | varchar | 64 | 否 | 否 | 药品规格 |
| 8 | effective_period | double | 否 | 否 | 有效期限 | |
| 9 | drug_inventory | double | 否 | 否 | 药品库存 | |
| 10 | drug_unit_price | double | 否 | 否 | 药品单价 | |
| 11 | purchase_unit_price | double | 否 | 否 | 采购单价 | |
| 12 | drug_usage | text | 65535 | 否 | 否 | 药品用法 |
| 13 | pharmaceutical_procurement_limit_times | int | 是 | 否 | 采购药品限制次数 | |
| 14 | create_time | datetime | 是 | 否 | 创建时间 | |
| 15 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-21-praise（点赞）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | praise_id | int | 是 | 是 | 点赞ID | |
| 2 | user_id | int | 是 | 是 | 点赞人 | |
| 3 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 4 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 5 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 6 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 7 | source_id | int | 是 | 否 | 来源ID | |
| 8 | status | tinyint | 是 | 否 | 点赞状态:1为点赞，0已取消 |
表 4-22-prescription_drug_list（处方药单）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | prescription_drug_list_id | int | 是 | 是 | 处方药单ID | |
| 2 | appointment_number | varchar | 64 | 否 | 否 | 预约编号 |
| 3 | department_name | varchar | 64 | 否 | 否 | 科室名称 |
| 4 | department_category | varchar | 64 | 否 | 否 | 科室类别 |
| 5 | department_location | varchar | 64 | 否 | 否 | 科室位置 |
| 6 | doctor_user | int | 否 | 否 | 医生用户 | |
| 7 | doctors_name | varchar | 64 | 否 | 否 | 医生姓名 |
| 8 | patient_user | int | 否 | 否 | 患者用户 | |
| 9 | patient_name | varchar | 64 | 否 | 否 | 患者姓名 |
| 10 | patient_gender | varchar | 64 | 否 | 否 | 患者性别 |
| 11 | patient_age | varchar | 64 | 否 | 否 | 患者年龄 |
| 12 | diagnosis_and_treatment_time | datetime | 否 | 否 | 诊疗时间 | |
| 13 | prescription_type | varchar | 64 | 否 | 否 | 药方类型 |
| 14 | detailed_prescription_list | text | 65535 | 否 | 否 | 药方详单 |
| 15 | prescription_drug_list | varchar | 64 | 否 | 否 | 处方药单 |
| 16 | pharmacy_name | varchar | 64 | 否 | 否 | 药房名称 |
| 17 | pharmacy_location | varchar | 64 | 否 | 否 | 药房位置 |
| 18 | drug_bar_code | varchar | 64 | 否 | 否 | 药品条码 |
| 19 | type_of_drug | varchar | 64 | 否 | 否 | 药品类型 |
| 20 | drug_unit_price | varchar | 64 | 否 | 否 | 药品单价 |
| 21 | drug_usage | varchar | 64 | 否 | 否 | 药品用法 |
| 22 | quantity_of_drugs | double | 否 | 否 | 药品数量 | |
| 23 | amount_paid | varchar | 64 | 否 | 否 | 支付金额 |
| 24 | pay_state | varchar | 16 | 是 | 否 | 支付状态 |
| 25 | pay_type | varchar | 16 | 否 | 否 | 支付类型: 微信、支付宝、网银 |
| 26 | create_time | datetime | 是 | 否 | 创建时间 | |
| 27 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 28 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 29 | source_id | int | 否 | 否 | 来源ID | |
| 30 | source_user_id | int | 否 | 否 | 来源用户 |
表 4-23-prescription_information（药方信息）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | prescription_information_id | int | 是 | 是 | 药方信息ID | |
| 2 | appointment_number | varchar | 64 | 否 | 否 | 预约编号 |
| 3 | department_name | varchar | 64 | 否 | 否 | 科室名称 |
| 4 | department_category | varchar | 64 | 否 | 否 | 科室类别 |
| 5 | department_location | varchar | 64 | 否 | 否 | 科室位置 |
| 6 | doctor_user | int | 否 | 否 | 医生用户 | |
| 7 | doctors_name | varchar | 64 | 否 | 否 | 医生姓名 |
| 8 | patient_user | int | 否 | 否 | 患者用户 | |
| 9 | patient_name | varchar | 64 | 否 | 否 | 患者姓名 |
| 10 | patient_gender | varchar | 64 | 否 | 否 | 患者性别 |
| 11 | patient_age | varchar | 64 | 否 | 否 | 患者年龄 |
| 12 | diagnosis_and_treatment_time | datetime | 否 | 否 | 诊疗时间 | |
| 13 | disease_diagnosis | text | 65535 | 否 | 否 | 病情诊断 |
| 14 | prescription_type | varchar | 64 | 否 | 否 | 药方类型 |
| 15 | detailed_prescription_list | text | 65535 | 否 | 否 | 药方详单 |
| 16 | prescription_remarks | text | 65535 | 否 | 否 | 药方备注 |
| 17 | prescription_drug_list_limit_times | int | 是 | 否 | 开具药单限制次数 | |
| 18 | reminder_notifications_limit_times | int | 是 | 否 | 提醒通知限制次数 | |
| 19 | create_time | datetime | 是 | 否 | 创建时间 | |
| 20 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 21 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 22 | source_id | int | 否 | 否 | 来源ID | |
| 23 | source_user_id | int | 否 | 否 | 来源用户 |
表 4-24-registration_information（挂号信息）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | registration_information_id | int | 是 | 是 | 挂号信息ID | |
| 2 | appointment_number | varchar | 64 | 否 | 否 | 预约编号 |
| 3 | department_name | varchar | 64 | 否 | 否 | 科室名称 |
| 4 | department_category | varchar | 64 | 否 | 否 | 科室类别 |
| 5 | department_location | varchar | 64 | 否 | 否 | 科室位置 |
| 6 | registration_fee | double | 否 | 否 | 挂号费用 | |
| 7 | doctor_user | int | 否 | 否 | 医生用户 | |
| 8 | doctors_name | varchar | 64 | 否 | 否 | 医生姓名 |
| 9 | patient_user | int | 否 | 否 | 患者用户 | |
| 10 | patient_name | varchar | 64 | 否 | 否 | 患者姓名 |
| 11 | patient_gender | varchar | 64 | 否 | 否 | 患者性别 |
| 12 | patient_age | varchar | 64 | 否 | 否 | 患者年龄 |
| 13 | appointment_date | date | 否 | 否 | 预约日期 | |
| 14 | period_classification | varchar | 64 | 否 | 否 | 时段分类 |
| 15 | number_of_reservations | varchar | 64 | 是 | 否 | 预约人数 |
| 16 | patients_chief_complaint | text | 65535 | 否 | 否 | 患者主诉 |
| 17 | examine_state | varchar | 16 | 是 | 否 | 审核状态 |
| 18 | examine_reply | varchar | 255 | 否 | 否 | 审核回复 |
| 19 | pay_state | varchar | 16 | 是 | 否 | 支付状态 |
| 20 | pay_type | varchar | 16 | 否 | 否 | 支付类型: 微信、支付宝、网银 |
| 21 | diagnosis_and_treatment_information_limit_times | int | 是 | 否 | 诊疗信息限制次数 | |
| 22 | cancel_registration_limit_times | int | 是 | 否 | 取消挂号限制次数 | |
| 23 | reminder_notifications_limit_times | int | 是 | 否 | 提醒通知限制次数 | |
| 24 | create_time | datetime | 是 | 否 | 创建时间 | |
| 25 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 26 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 27 | source_id | int | 否 | 否 | 来源ID | |
| 28 | source_user_id | int | 否 | 否 | 来源用户 |
表 4-25-reminder_notifications（提醒通知）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | reminder_notifications_id | int | 是 | 是 | 提醒通知ID | |
| 2 | reminder_number | varchar | 64 | 否 | 否 | 提醒编号 |
| 3 | doctor_user | int | 否 | 否 | 医生用户 | |
| 4 | patient_user | int | 否 | 否 | 患者用户 | |
| 5 | reminder_title | varchar | 64 | 否 | 否 | 提醒标题 |
| 6 | reminder_content | text | 65535 | 否 | 否 | 提醒内容 |
| 7 | create_time | datetime | 是 | 否 | 创建时间 | |
| 8 | update_time | timestamp | 是 | 否 | 更新时间 | |
| 9 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 10 | source_id | int | 否 | 否 | 来源ID | |
| 11 | source_user_id | int | 否 | 否 | 来源用户 |
表 4-26-scheduling_information（排班信息）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | scheduling_information_id | int | 是 | 是 | 排班信息ID | |
| 2 | schedule_title | varchar | 64 | 否 | 否 | 排班标题 |
| 3 | shift_schedule_date | date | 否 | 否 | 排班日期 | |
| 4 | shift_scheduling_personnel | varchar | 64 | 否 | 否 | 排班人员 |
| 5 | shift_arrangement_department | varchar | 64 | 否 | 否 | 排班科室 |
| 6 | scheduling_number | int | 是 | 否 | 单日最多排次数 | |
| 7 | scheduling_period | enum | 1 | 是 | 否 | 周期 |
| 8 | scheduling_date_options | text | 65535 | 否 | 否 | 时间设置 |
| 9 | timetable | text | 65535 | 否 | 否 | 排期表 |
| 10 | create_time | datetime | 是 | 否 | 创建时间 | |
| 11 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-27-slides（轮播图）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | slides_id | int | 是 | 是 | 轮播图ID | |
| 2 | title | varchar | 64 | 否 | 否 | 标题 |
| 3 | content | varchar | 255 | 否 | 否 | 内容 |
| 4 | url | varchar | 255 | 否 | 否 | 链接 |
| 5 | img | varchar | 255 | 否 | 否 | 轮播图 |
| 6 | hits | int | 是 | 否 | 点击量 | |
| 7 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 8 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-28-type_of_drug（药品类型）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | type_of_drug_id | int | 是 | 是 | 药品类型ID | |
| 2 | type_of_drug | varchar | 64 | 否 | 否 | 药品类型 |
| 3 | create_time | datetime | 是 | 否 | 创建时间 | |
| 4 | update_time | timestamp | 是 | 否 | 更新时间 |
表 4-29-upload（文件上传）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | upload_id | int | 是 | 是 | 上传ID | |
| 2 | name | varchar | 64 | 否 | 否 | 文件名 |
| 3 | path | varchar | 255 | 否 | 否 | 访问路径 |
| 4 | file | varchar | 255 | 否 | 否 | 文件路径 |
| 5 | display | varchar | 255 | 否 | 否 | 显示顺序 |
| 6 | father_id | int | 否 | 否 | 父级ID | |
| 7 | dir | varchar | 255 | 否 | 否 | 文件夹 |
| 8 | type | varchar | 32 | 否 | 否 | 文件类型 |
表 4-30-user（用户账户）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | user_id | int | 是 | 是 | 用户ID | |
| 2 | state | smallint | 是 | 否 | 账户状态：(1可用|2异常|3已冻结|4已注销) | |
| 3 | user_group | varchar | 32 | 否 | 否 | 所在用户组 |
| 4 | login_time | timestamp | 是 | 否 | 上次登录时间 | |
| 5 | phone | varchar | 11 | 否 | 否 | 手机号码 |
| 6 | phone_state | smallint | 是 | 否 | 手机认证：(0未认证|1审核中|2已认证) | |
| 7 | username | varchar | 16 | 是 | 否 | 用户名 |
| 8 | nickname | varchar | 16 | 否 | 否 | 昵称 |
| 9 | password | varchar | 64 | 是 | 否 | 密码 |
| 10 | | varchar | 64 | 否 | 否 | 邮箱 |
| 11 | email_state | smallint | 是 | 否 | 邮箱认证：(0未认证|1审核中|2已认证) | |
| 12 | avatar | varchar | 255 | 否 | 否 | 头像地址 |
| 13 | open_id | varchar | 255 | 否 | 否 | 针对获取用户信息字段 |
| 14 | create_time | timestamp | 是 | 否 | 创建时间 |
表 4-31-user_group（用户组）
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | group_id | mediumint | 是 | 是 | 用户组ID | |
| 2 | display | smallint | 是 | 否 | 显示顺序 | |
| 3 | name | varchar | 16 | 是 | 否 | 名称 |
| 4 | description | varchar | 255 | 否 | 否 | 描述 |
| 5 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 6 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 7 | source_id | int | 是 | 否 | 来源ID | |
| 8 | register | smallint | 否 | 否 | 注册位置 | |
| 9 | create_time | timestamp | 是 | 否 | 创建时间 | |
| 10 | update_time | timestamp | 是 | 否 | 更新时间 |
5 系统实现
5.1患者功能实现
5.1.1首页
患者进入首页页面，浏览轮播图、医疗资讯、导航栏等详情。首页界面如图5-1所示。
图5-1首页界面

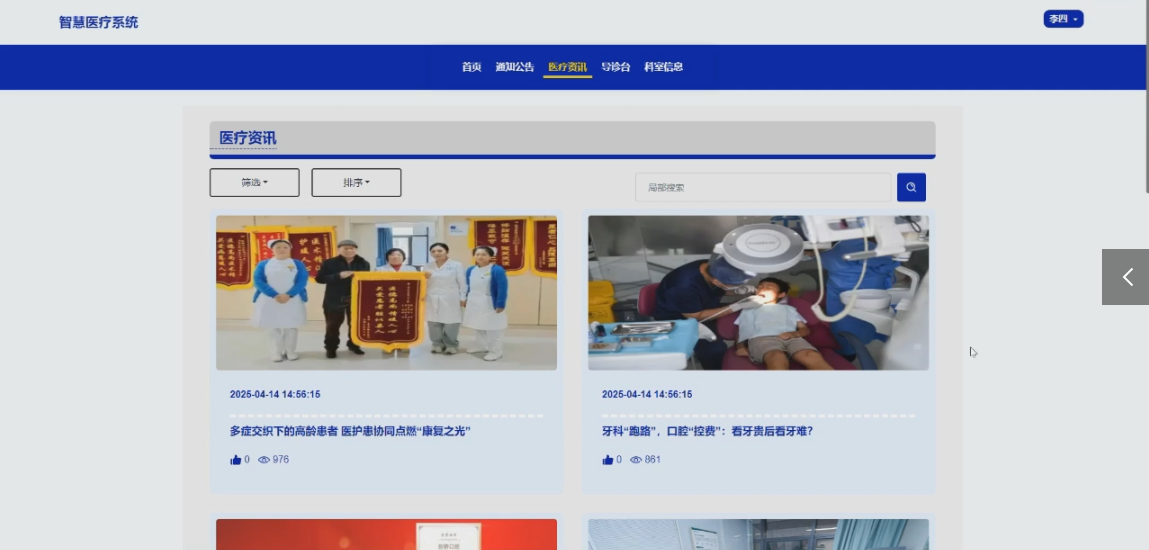

5.1.2医疗资讯
患者进入医疗资讯页面，查看医疗资讯详情，支持通过关键词筛选资讯内容。医疗资讯界面如图5-2所示。
图5-2医疗资讯界面

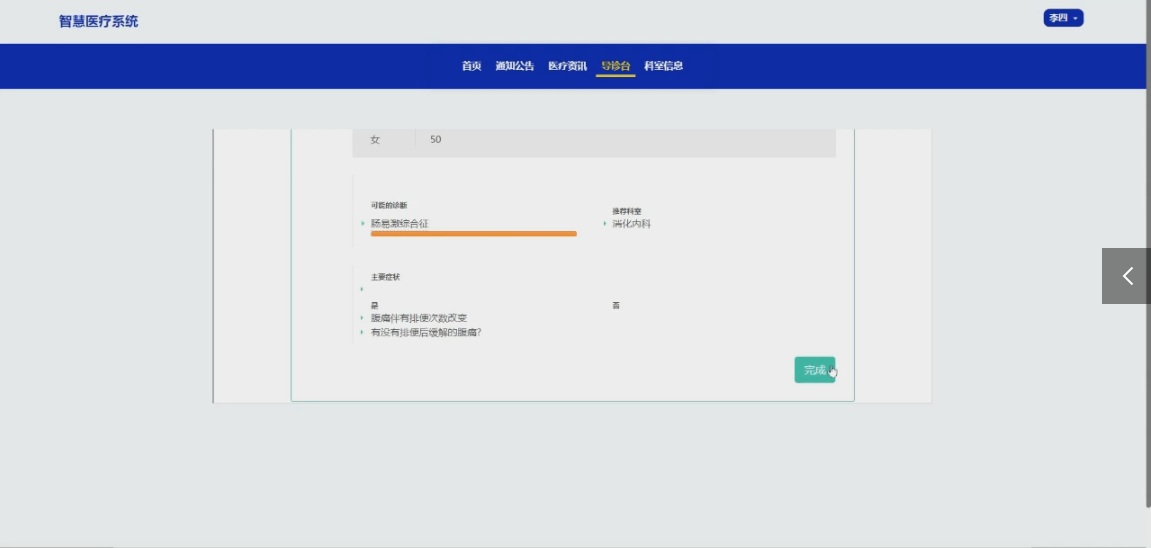

5.1.3导诊台
患者进入导诊台页面，通过选择性别、年龄、症状等，系统得出可能诊断并推荐科室。导诊台界面如图5-3所示。
图5-3导诊台界面

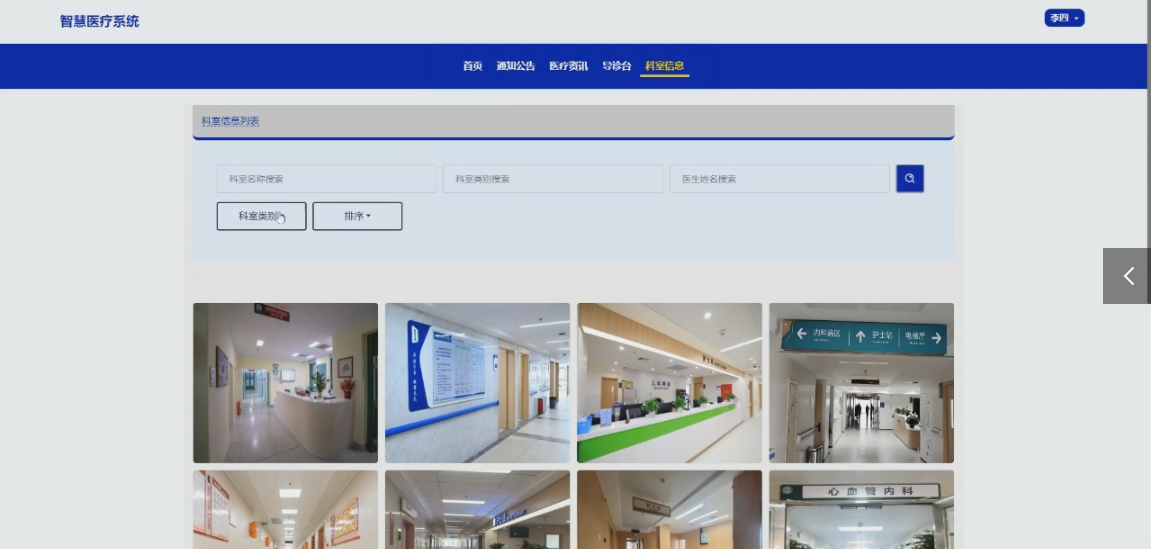

5.1.4科室信息
患者进入科室信息页面，可以查看所有科室的具体详情，支持通过名称、类别、医生姓名来搜索，点击科室页面进入后可以进行预约挂号、评论等操作。科室信息界面如图5-4所示。
图5-4科室信息界面

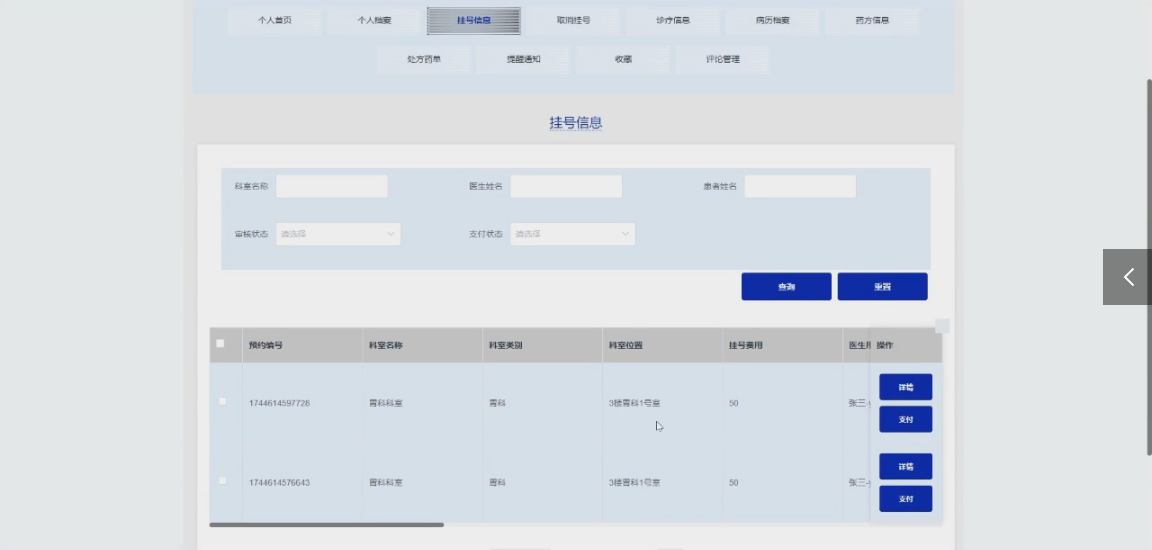

5.1.5挂号信息
患者登录后进入“个人中心”页面，查看预约挂号记录，并可以进行支付。挂号信息界面如图5-5所示。
图5-5挂号信息界面
5.2医生功能实现

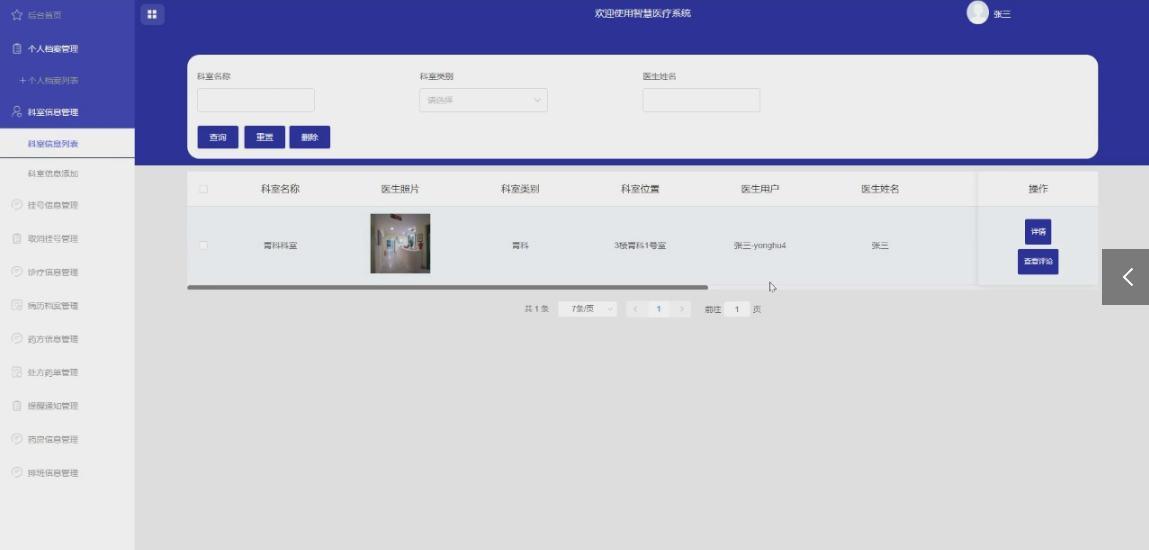

5.2.1科室信息管理
医生在科室信息管理页面可以查看科室信息详情，查看评论，进行科室信息添加操作。科室信息管理界面如图5-6所示。
图5-6科室信息管理界面

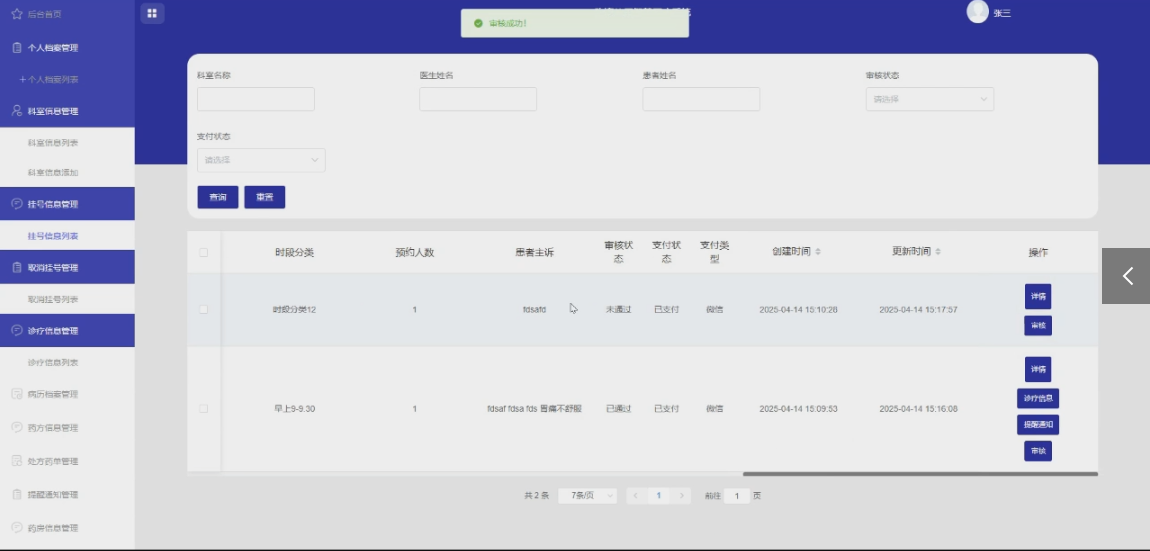

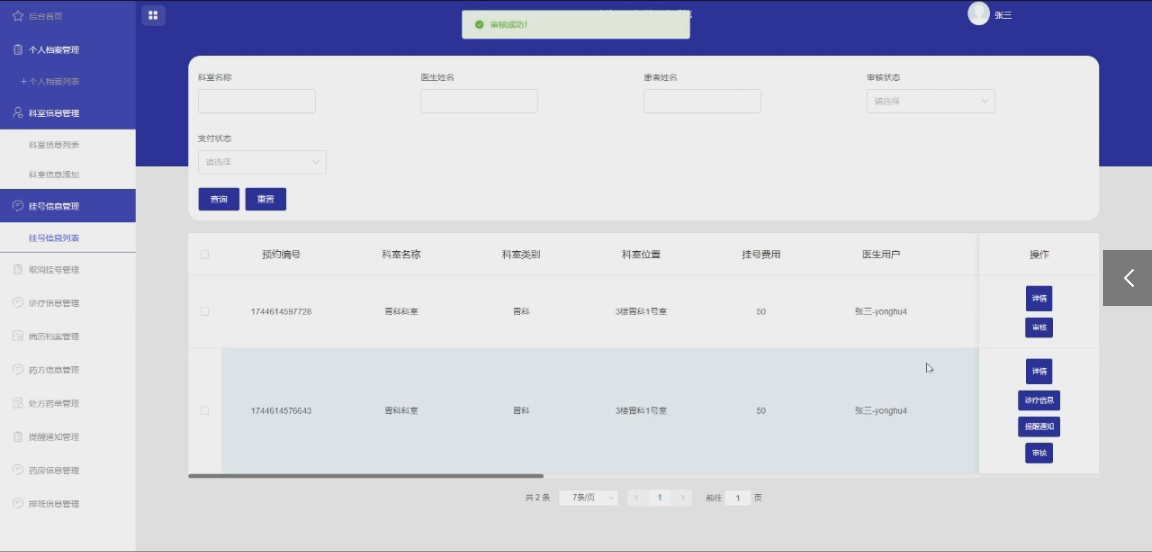

5.2.2挂号信息管理
医生在挂号信息管理页面可以查看用户的挂号信息，查看诊疗信息、进行就诊提醒和审核挂号信息等。挂号信息管理界面如图5-7所示。
图5-7挂号信息管理界面
5.2.3诊疗信息管理
医生在诊疗信息管理页面可以查看病人的诊疗信息，并进行审核等。诊疗信息管理界面如图5-8所示。
图5-8诊疗信息管理界面
5.3管理员功能实现

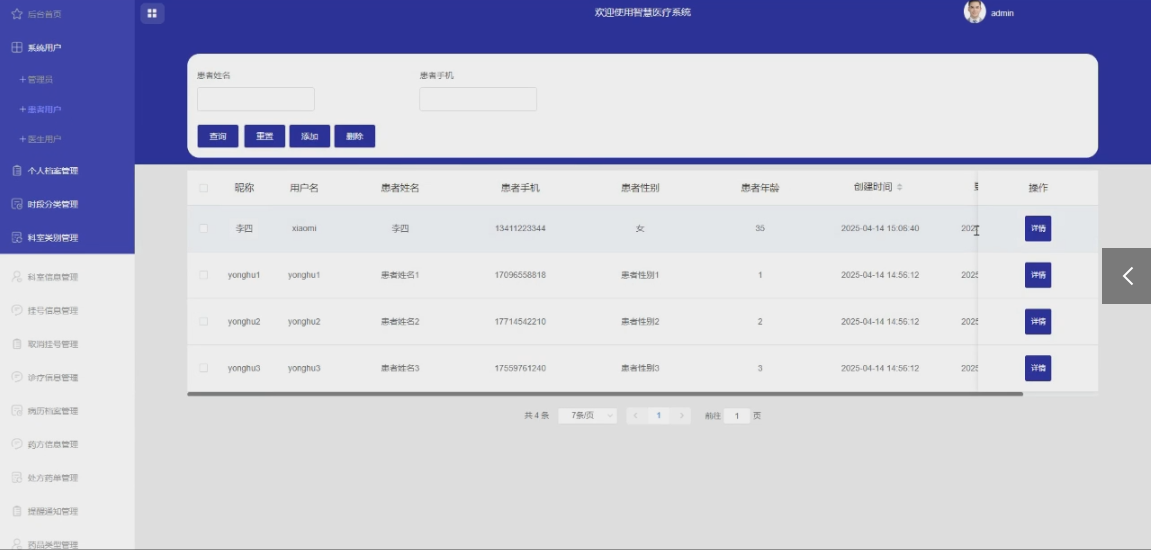

5.3.1系统用户
管理员登录后台进入系统用户页面，查看患者、医生信息的详情。系统用户界面如图5-9所示。
图5-9系统用户界面

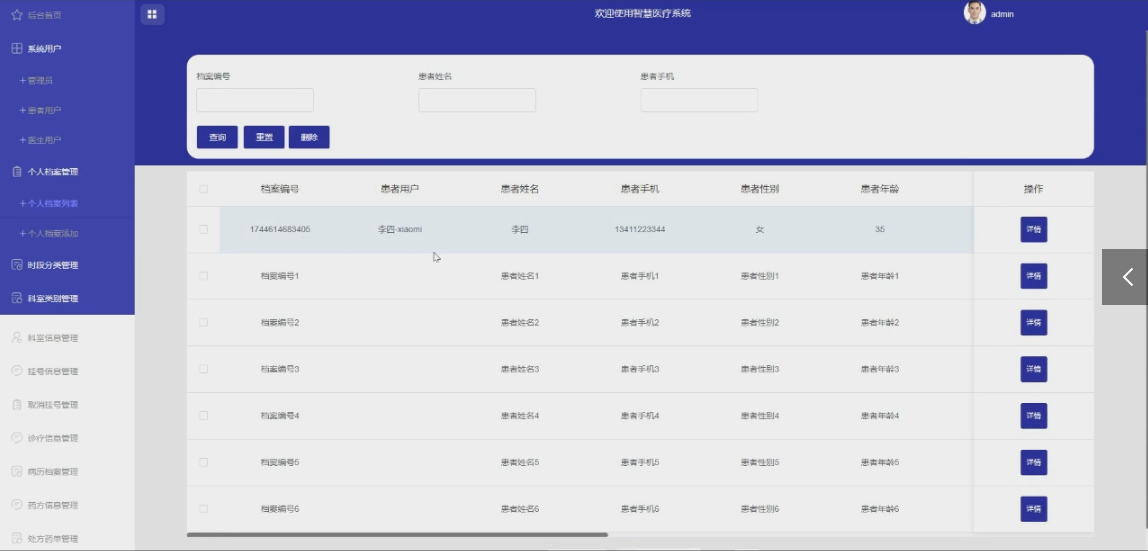

5.3.2个人档案管理
管理员在个人档案管理页面查看所有个人档案信息，支持新增、编辑和删除操作。点击“个人档案添加”填写历史病历、体检报告、历史诊断、历史治疗、过敏历史、血压血脂、档案备注等添加新的个人档案。个人档案管理界面如图5-10所示。
图5-10个人档案管理界面

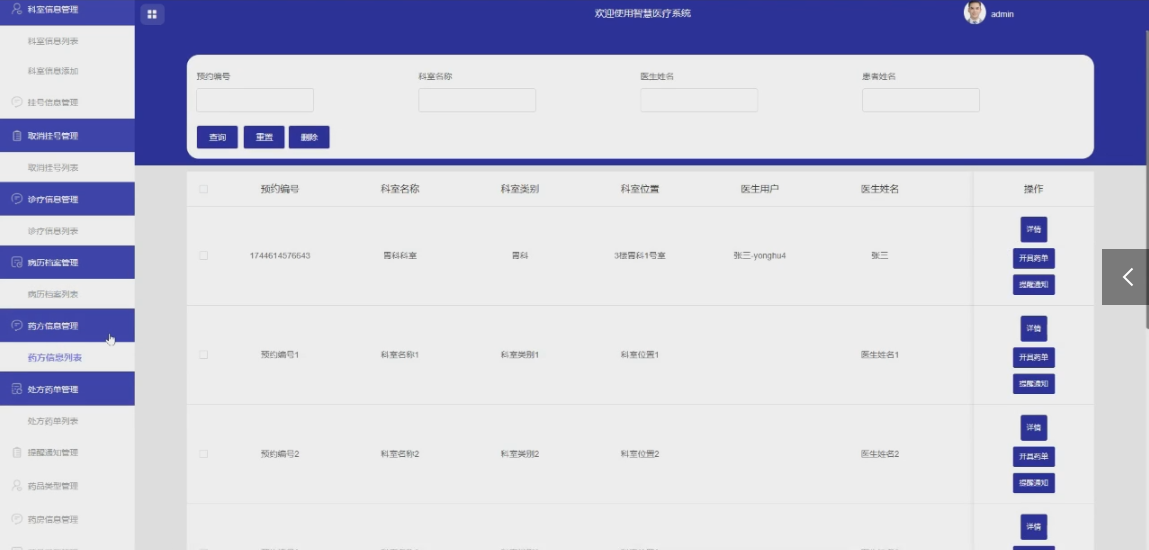

5.3.3药方信息管理
管理员进入药方信息管理页面查看药方信息，支持重置、查询和删除，进行开具药单、提醒通知等操作。药方信息管理界面如图5-11所示。
图5-11药方信息管理界面

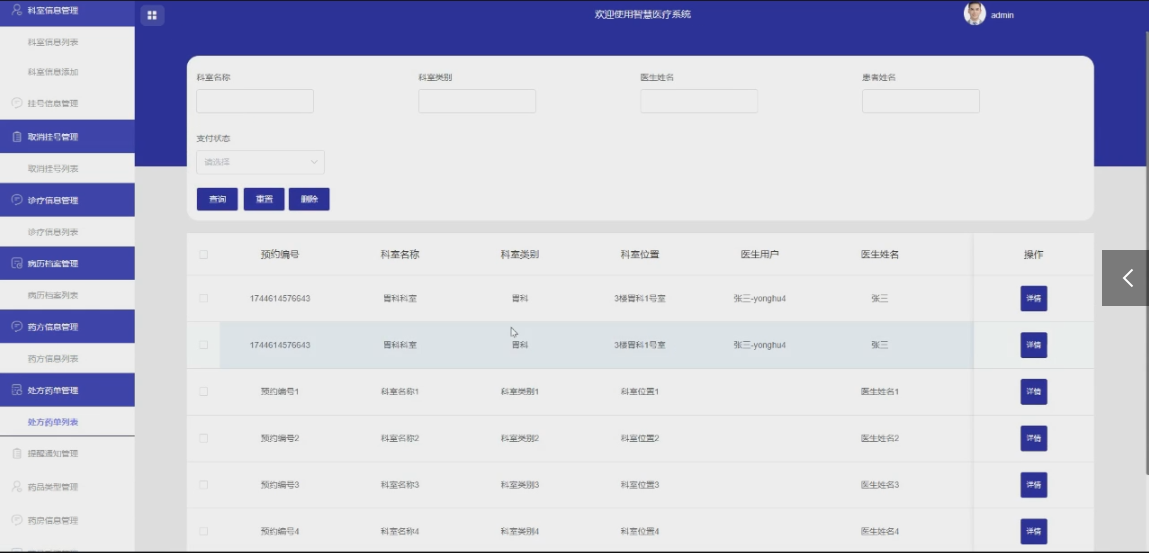

5.3.4处方药单管理
管理员在处方药单管理页面查看所有处方药单列表，支持查询、重置和删除操作。处方药单管理界面如图5-12所示。
图5-12处方药单管理界面

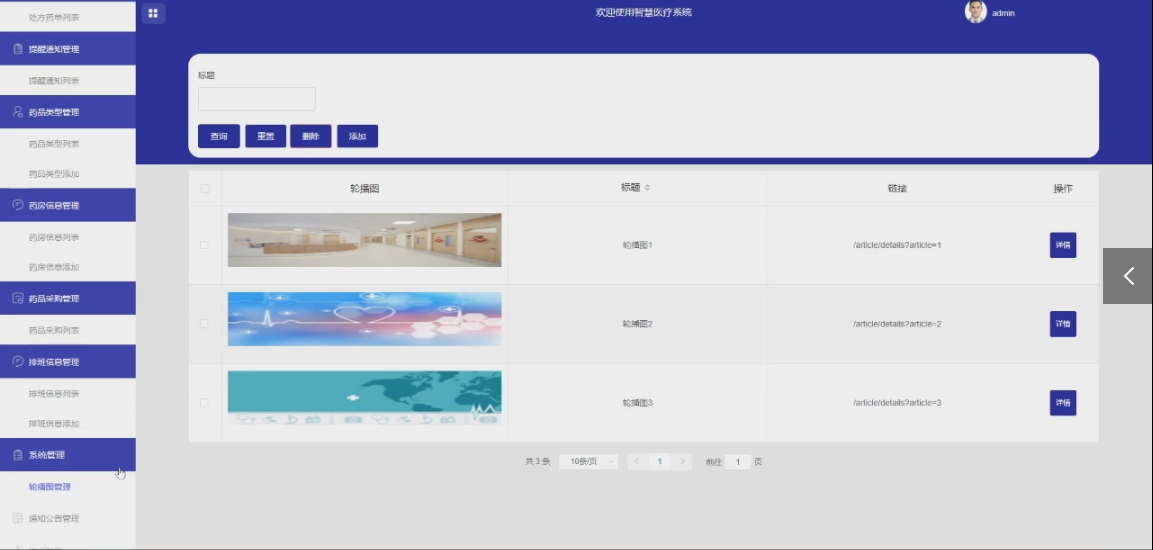

5.3.5系统管理
管理员进入系统管理页面，查看所有轮播图信息，添加新的轮播图。系统管理界面如图5-13所示。
图5-13系统管理界面

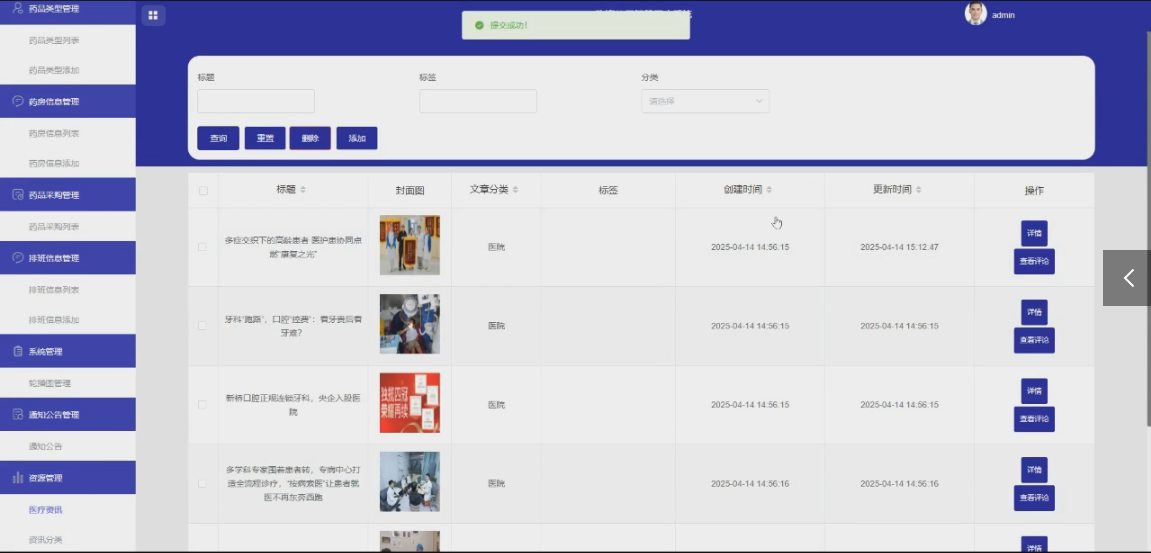

5.3.6资源管理
管理员在资源管理页面查看所有医疗资讯详情，支持查询、重置、删除、添加操作。资源管理界面如图5-14所示。
图5-14资源管理界面
6 系统测试
6.1测试环境
系统的测试环境如表6-1所示。
表6-1 测试环境
| 类别 | 配置项 | 详细信息 |
| 硬件环境 | 服务器CPU | Intel Xeon E5-2680 v4 |
| 内存 | 32GB DDR4 | |
| 硬盘 | 1TB SSD | |
| 网络带宽 | 100Mbps | |
| 软件环境 | 操作系统 | Windows Server 2019 |
| 数据库 | MySQL 8.0 | |
| Web服务器 | Tomcat 9.0 | |
| 开发框架 | SpringBoot 2.5 | |
| 前端框架 | Vue.js 2.6 | |
| Java版本 | JDK 11 | |
| 浏览器 | Chrome 88, Firefox 85 |
6.2测试目的
系统测试的主要目的是确保系统的功能、性能和稳定性满足需求规格说明书中的要求，并验证系统在实际使用环境中的可用性和可靠性。通过测试，可以发现软件中的缺陷、漏洞和潜在问题，确保系统运行的准确性、完整性和安全性。在功能测试中，目的是验证系统各功能模块是否按设计实现预期功能，例如用户登录、信息管理、数据查询等核心功能是否准确执行。性能测试的目的是验证系统在高并发、数据量大等压力场景下的响应时间和处理能力，确保系统具备良好的性能。兼容性测试的目的是确保系统在不同的硬件、软件和浏览器环境中能正常运行。测试还包括对异常处理和边界条件的验证，确保系统在异常场景下能够正确处理和恢复。最终，通过测试确保系统可以安全稳定地部署上线，为用户提供可靠的服务。
6.3测试方法
系统测试采用多种测试方法，以全面验证系统的功能和性能。功能测试采用黑盒测试方法，通过设计测试用例直接验证系统功能是否符合需求，无需了解内部代码逻辑。例如，设计用例验证用户登录模块，通过输入合法和非法的用户名与密码，检查系统响应是否符合预期。性能测试采用压力测试和负载测试方法，通过模拟高并发用户访问、数据处理的场景，评估系统的响应时间、吞吐量和稳定性。兼容性测试通过在不同操作系统、浏览器和硬件设备上运行系统，验证其在不同环境中的适应性[11]。异常测试通过设计边界条件和异常输入，检查系统对非法数据和操作的处理能力。测试用例的设计需覆盖系统的所有功能模块和接口，确保测试过程的全面性。通过系统测试方法的综合应用，可以有效发现问题，并为系统的优化和改进提供依据。
6.4测试内容
系统的测试用例表格如下图所示。
表6-2 系统测试用例表
| 测试项 | 测试用例 | 问题 | 结论 |
| 登录功能测试 | 打开登录页面 输入正确的用户名和密码 点击“登录”按钮 | 无 | 符合预期 |
| 登录功能测试 | 打开登录页面 输入错误的用户名 输入正确的密码 点击“登录”按钮 | 无 | 符合预期 |
| 登录功能测试 | 打开登录页面 输入正确的用户名 输入错误的密码 点击“登录”按钮 | 无 | 符合预期 |
| 登录功能测试 | 打开登录页面 输入不存在的用户名和密码 点击“登录”按钮 | 无 | 符合预期 |
| 注册功能测试 | 打开注册页面 输入合法的用户名、密码、邮箱等信息 点击“注册”按钮 | 无 | 符合预期 |
| 注册功能测试 | 打开注册页面 输入已存在的用户名 输入其他合法信息 点击“注册”按钮 | 无 | 符合预期 |
| 注册功能测试 | 打开注册页面 输入合法用户名但密码不符合要求（如长度不足） 点击“注册”按钮 | 无 | 符合预期 |
| 注册功能测试 | 打开注册页面 输入合法用户名和密码但邮箱格式错误 点击“注册”按钮 | 无 | 符合预期 |
| 查看医生信息测试 | 登录系统 进入医生信息页面 浏览医生图片、姓名、职称等信息 | 无 | 符合预期 |
| 查看医生信息测试 | 登录系统 进入医生信息页面 使用搜索栏输入关键词搜索医生信息 | 无 | 符合预期 |
| 查看医生信息测试 | 登录系统 进入医生信息页面 点击医生详情查看完整信息 | 无 | 符合预期 |
| 查看医生信息测试 | 登录系统 进入医生信息页面 不输入任何搜索条件直接点击搜索 | 无 | 符合预期 |
| 预约挂号测试 | 登录系统 添加预约信息 预约挂号页面 核对信息等 点击“提交” | 无 | 符合预期 |
| 预约挂号测试 | 登录系统 添加预约信息 预约挂号页面 修改预约时段 点击“提交” | 无 | 符合预期 |
| 预约挂号测试 | 登录系统 添加预约信息 进入预约挂号页面 不填写预约时段直接点击“提交” | 无 | 符合预期 |
| 预约挂号测试 | 登录系统 添加预约信息 预约挂号页面 选择不支持的支付方式 点击“确认支付” | 无 | 符合预期 |
6.5测试结论
经过对系统登录、注册、查看医生信息和预约挂号功能的测试，所有测试用例均按照既定步骤执行完毕。测试结果显示，各功能模块在正常输入和异常输入条件下均表现出预期的行为。登录功能能够准确识别用户名和密码的正确性，并对错误输入给予相应提示。注册功能对用户输入的合法性进行了有效校验，确保了注册信息的规范性。查看医生信息功能能够正常展示医生的基本信息，并支持搜索和详情查看操作。预约挂号功能在用户提交预约信息时，能够正确处理预约信息、预约时段的选择，并对异常情况（如未填写地址或选择不支持的支付方式）进行适当处理。整体而言，测试过程中未发现功能缺陷，系统运行稳定，各项功能均符合设计预期。
经过系统全面的功能测试、性能测试和可靠性测试，本系统在测试环境下运行良好，功能模块均按照设计要求实现，核心功能表现稳定，未发现严重功能缺陷或阻塞性问题。所有关键测试用例均通过，覆盖率达到预期目标，验证了系统的功能性、稳定性和兼容性。
7 总结
本研究围绕基于SpringBoot的智慧医疗系统展开，从需求分析到系统实现与测试，全面完成了系统开发。在需求分析阶段，通过可行性分析明确了系统的技术、操作和经济可行性，并详细梳理了用户、医生和管理员的功能需求。系统总体流程设计涵盖了数据开发、用户登录、系统操作以及信息的增删改查流程，为后续设计与实现奠定了基础。系统设计部分，采用B/S架构结合SpringBoot框架、Vue技术和MySQL数据库构建系统架构，详细设计了注册、登录、信息管理等核心功能的时序图，并完成了数据库的实体与表设计。系统测试阶段，通过测试环境搭建、测试方法选择以及对登录、注册、查看医生信息等功能的测试，验证了系统的稳定性和可靠性，测试结论表明系统功能符合设计预期。
参考文献
- 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
- 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
- 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
- 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
- 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
- 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
- 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
- 陈倩怡,何军.Vue+Springboot+MyBatis技术应用解析[J].电脑编程技巧与维护,2020,(01):14-15+28.
- 周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
- 马艳艳,吴晓光.计算机软件与数据库的设计策略分析[J].电子技术,2024,53(05):104-105.
- 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
- 刘春晓,郝萍萍,张文豪,等.基于人脸识别的医疗预约挂号系统的设计与实现[J].现代信息科技,2024,8(18):83-86.DOI:10.19850/j.cnki.2096-4706.2024.18.016.
- 李宝,路雅.基于微信小程序的预约挂号系统设计与实现[J].电子设计工程,2024,32(18):32-36.DOI:10.14022/j.issn1674-6236.2024.18.007.
- 杨巍,孟晓阳,耿鹏志,等.医院互联网预约挂号系统业务安全探索与实践[J].中国卫生信息管理杂志,2024,21(03):431-436.
- 王相喜,周晓波,倪甜弟.基于微信小程序的预约挂号系统的设计与实现[J].现代计算机,2024,30(08):116-120.
- Bhutada S ,Mahankali H ,Chandupatla V , et al.SMART DOCTORS ASSISTANT- AN ADVANCED APPOINTMENT BOOKING SYSTEM FOR HOSPITALS[J].International Journal of Advanced Research (IJAR),2023,11(5):
- 游国强.智慧医疗系统的设计与实现[D].华中科技大学,2022.DOI:10.27157/d.cnki.ghzku.2022.004182.
- 巩蕾.医院挂号预约管理系统设计[J].电脑编程技巧与维护,2022,(02):66-68+80.DOI:10.16184/j.cnki.comprg.2022.02.033.
- 陈博,焦娣,李晨,等.门诊预约挂号系统的设计与应用[J].智慧健康,2022,8(04):1-4.DOI:10.19335/j.cnki.2096-1219.2022.04.001.
- Zexin A ,Xiao Z .System Design of Multiple Network Platform Outpatient Appointment Registration System for Large General Hospitals[J].Journal of Physics: Conference Series,2019,1288012036-012036.
致谢
本论文的完成离不开众多导师、同学以及亲友的支持与帮助。在此，首先向我的导师表示最诚挚的感谢。在整个研究和写作过程中，导师以严谨治学的态度和丰富的专业知识给予了我无私的指导，从论文选题到最终定稿的每一个环节，都为我提供了宝贵的建议与意见，使我得以不断完善研究内容、拓展学术视野。导师耐心细致的指导不仅帮助我解决了许多学术难题，也让我在研究能力与学术写作方面得到了显著的提升。导师的鼓励与支持是我完成这篇论文的重要动力，也让我深刻体会到学术研究的严谨性与意义。
我还要感谢在学习生活中给予我帮助和支持的同学、朋友以及家人。论文撰写过程中，许多同学与我共同探讨问题，分享经验与资料，使我的研究更加全面深入。朋友们的关心和陪伴让我在繁忙的研究过程中能够调节心情，保持良好的状态。特别感谢我的家人，他们始终给予我无条件的理解和支持，为我创造了安心学习与研究的环境。正是因为有了大家的帮助和支持，我才能克服论文写作中的重重困难并顺利完成。再次向所有支持和帮助过我的人表达衷心的感谢。
点赞+收藏+关注 → 私信领取本源代码、数据库
北京人形旗下天工造物具身智能开源社区，聚焦具身天工与慧思开物两大平台
更多推荐
3
0- 0
已为社区贡献4条内容
所有评论(0)
