最近设计了一个项目基于stm32的物联网车内环境监测系统，与大家分享一下：

一、基本介绍

项目名：基于stm32的物联网车内环境监测系统
项目编号：mcuclub-dz-1092
单片机类型：STM32F103C8T6
1、通过SGP30检测当前环境的CO2，检测到CO2大于最大值进行声光报警，同时打开风扇；
2、通过DHT11检测当前环境的温湿度，检测到温度或者湿度大于最大值自动打开风扇；
3、通过酒精检测模块加内存当前环境的酒精，检测到酒精大于最大值，车辆停止运行
3、通过OLED显示测量数据；
4、通过按键可以设置CO2、温度、湿度、酒精最大值、车辆启停、风扇开关；
5、通过WiFi模块将检测的数据上次到手机端，设置参数，可以控制风扇和车辆启停；

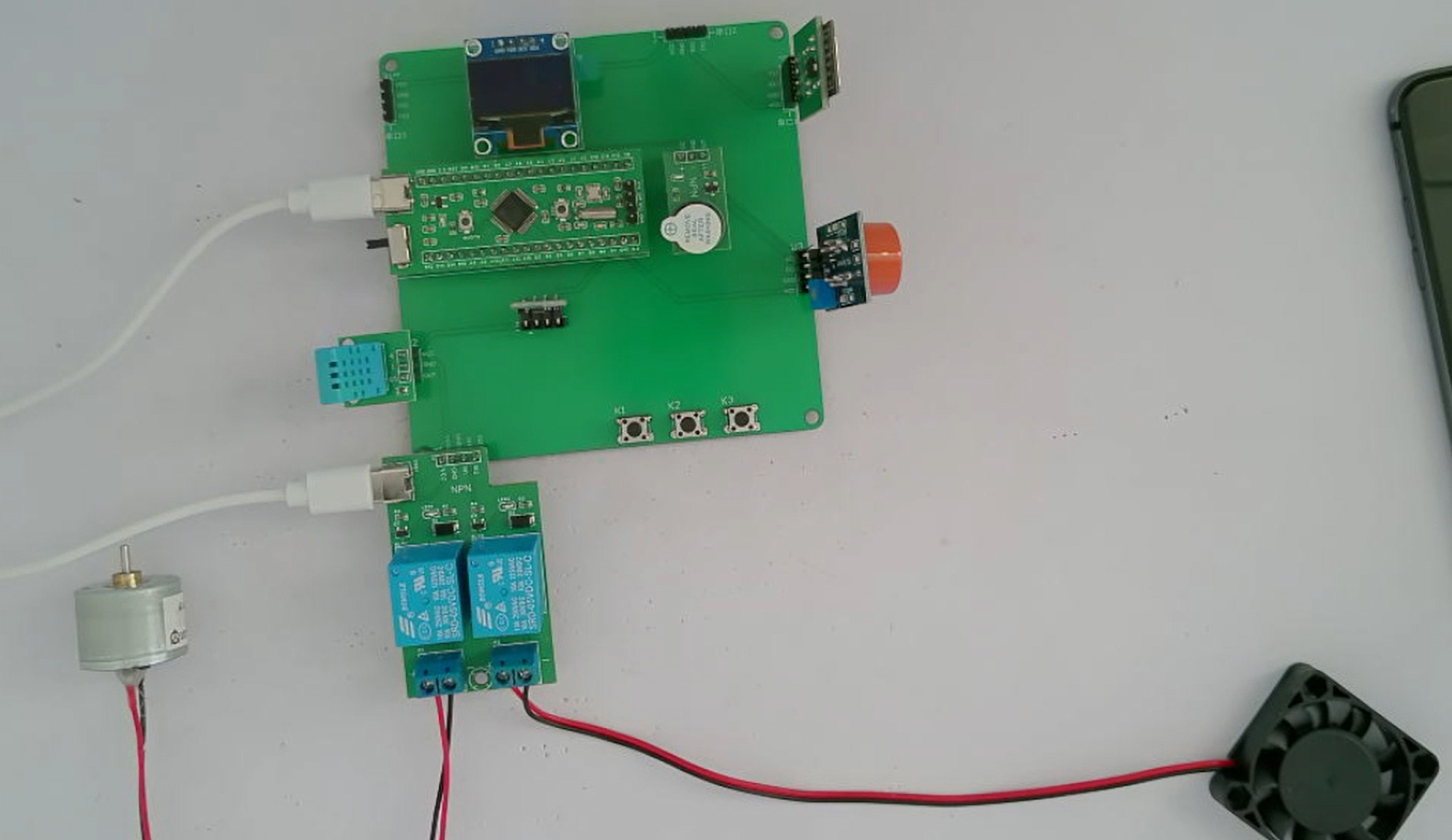

二、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

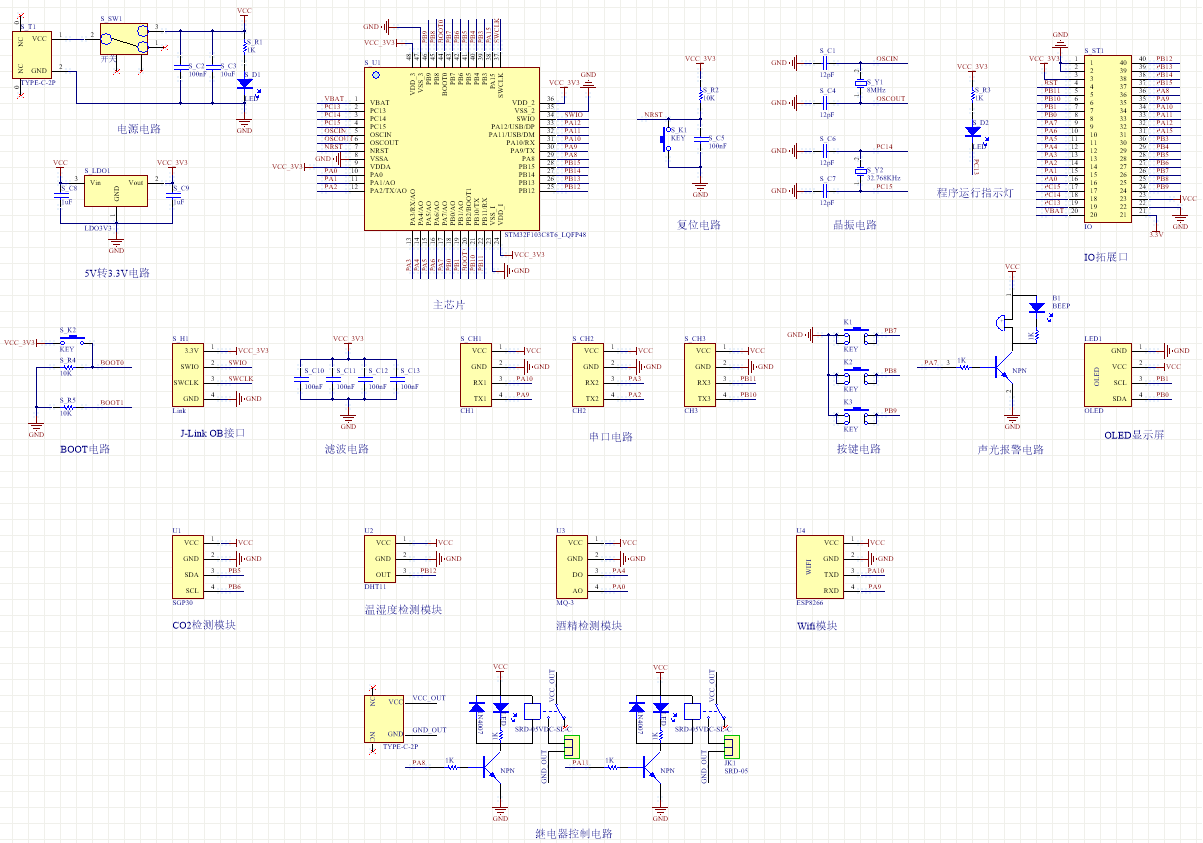

三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

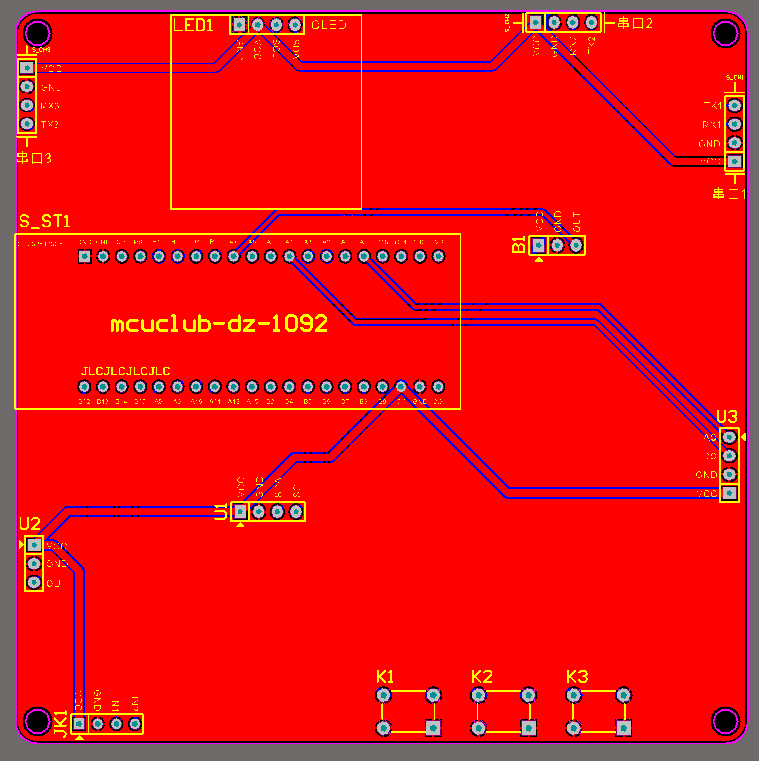

四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

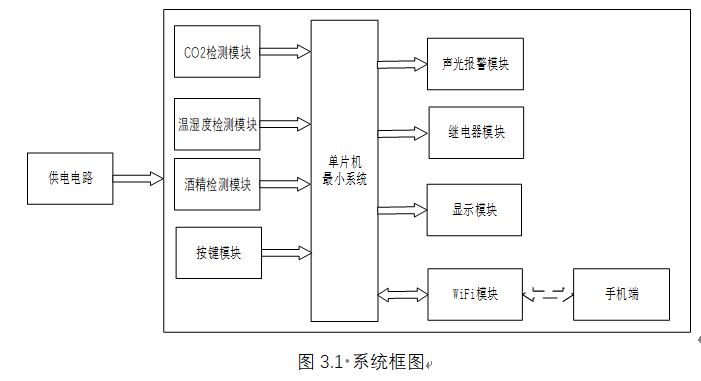

五、系统框图

本设计以STM32F103C8T6单片机为核心控制器，结合多种检测模块构建物联网车内环境监测系统，系统包括中控部分、输入部分和输出部分。中控部分采用STM32F103C8T6单片机，其主要功能是获取输入数据并控制输出部分。输入部分由以下模块组成：第一部分是CO2检测模块；第二部分是温湿度检测模块；第三部分是酒精检测模块；第四部分是按键模块；第五部分是供电模块。输出部分由以下模块组成：第一部分是声光报警模块；第二部分是继电器模块（包含风扇控制和车辆启停控制）；第三部分是OLED显示模块，用于实时显示监测数据；除此之外还有WiFi模块，用于数据传输和远程控制。系统框图如图3.1所示。

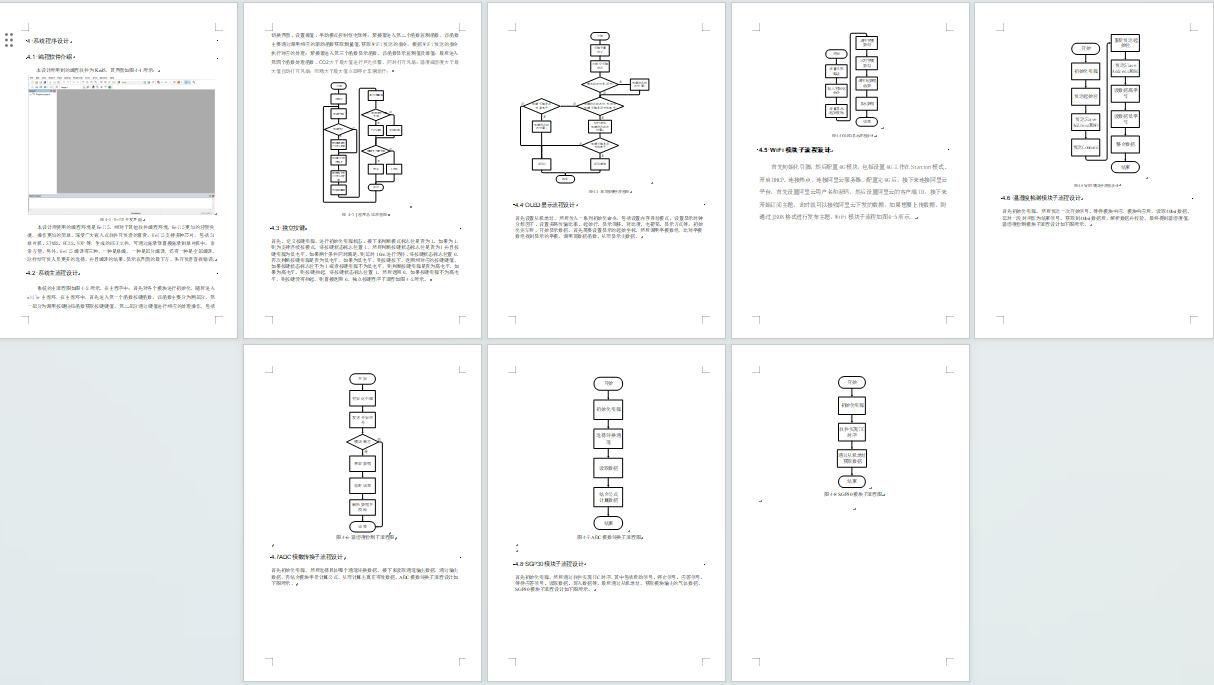

六、软件设计流程

七、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：处理函数
传参值：无
返回值：无
**********************************/
void Manage_Function(void)
{
	if(display_num == 0)								  										//测量界面
	{
		if(temp_value > temp_max*10 || humi_value > humi_max*10 || CO2_value > CO2_max) //温度、湿度、CO2大于最大值打开风扇；
		{
			RELAY_FS = 1;
			flag_fs = 0;
		}
		else
		{
			if(flag_fs == 0)
			{
				RELAY_FS = 0;
			}
		}

		if(wine_value > wine_max)                  //酒精大于最大值，车辆停止运行
		{
			RELAY_QD = 0;
		}


		if(CO2_value > CO2_max)										//CO2大于最大值进行声光报警
		{
			if(time_num % 20 == 0)
			{
				ALERT = !ALERT;
			}
		}
		else
		{
			ALERT = 0;
		}
	}
	else																											//设置界面，关闭加热、制冷及声光报警
	{
		RELAY_FS = 0;
		RELAY_QD = 0;
		ALERT = 0;
	}

	if(flag_finish_5s == 1)																		//5秒上传一次数据
  {
    flag_begin_5s = 0;
    Aliyun_Send_Data();
    flag_begin_5s = 1;
  }
}

​
