IEC104 协议概述

IEC 60870-5-104（简称 IEC104）是电力系统中广泛应用于远程监控和控制设备的国际标准通信协议。该协议基于 TCP/IP 网络架构，默认使用端口 2404，实现了主站与子站之间的高效数据交换，能够满足电力自动化系统对实时性和可靠性的高要求。IEC104 协议主要应用于变电站自动化、电力调度系统、配电自动化等领域，实现了对远程设备的遥测、遥信、遥控和遥调等功能

IEC104 协议采用客户端/服务器通信模型，其中控制中心（主站）通常作为客户端，而远程终端设备（子站）作为服务器。协议定义了完整的应用数据单元（ASDU）结构，每个 ASDU 包含了信息对象地址、数据值、质量描述符和时间戳等信息，能够传输各种类型的监控数据。通信过程中，IEC104 支持三种报文格式：I 格式（信息传输）、S 格式（确认）和 U 格式（控制功能），确保了数据的完整性和有序传输

理解 IEC104 协议的报文结构是实现该协议的基础。一个完整的 IEC104 报文包含启动字符（0x68）、长度字段、控制域（8 字节）、应用服务数据单元（ASDU）和校验和等部分。ASDU 又由数据单元标识符（类型标识、可变结构限定词、传输原因、公共地址）和一个或多个信息对象组成。这种结构设计既保证了协议的标准化，又提供了足够的灵活性来适应不同的应用场景

安装iec104-python库

• linux下安装（github原作者方法）

  1. 安装依赖

     sudo apt-get install build-essential python3-pip python3-dev python3-dbg
     python3 -m pip install --upgrade pip


  2. 克隆仓库

     git clone --depth=1 --branch=main https://github.com/Fraunhofer-FIT-DIEN/iec104-python.git
     cd iec104-python
     git submodule update --init


  3. 构建 wheel

     python3 -m pip wheel .


• linux下安装（本人镜像方法）

  因为git submodule总是出现拉取依赖仓库失败的情况，我干脆把依赖也跟源代码放到一起放到国内镜像站了

  1. 安装依赖

     sudo apt-get install build-essential python3-pip python3-dev python3-dbg
     python3 -m pip install --upgrade pip


  2. 克隆仓库

     git clone https://gitee.com/chen-dongyu123/iec104-python.git


  3. 构建wheel

     python3 -m pip wheel .


使用iec104-python库

使用iec104-python库实现iec104server

1. 定义iec104server类

   from typing import List
   import c104
   import random
   import time
   from src.iec104.log import log

   class IEC104Server:
       def __init__(self, ip="0.0.0.0", port=2404, common_address=1):
           """
           初始化IEC 104服务器
           :param ip: 服务器监听IP地址，默认0.0.0.0表示监听所有接口
           :param port: 服务器监听端口，默认2404是IEC 104标准端口
           :param common_address: 站地址，默认1
           """
           self.ip = ip
           self.port = port
           # 创建c104服务器实例
           self.server = c104.Server(ip=ip, port=port)
           # 添加一个站
           self.station = self.server.add_station(common_address=common_address)
           # 存储所有监控点的列表
           self.points: List[c104.Point] = []
           # 存储所有命令点的列表
           self.commands = []
           # 关联测点map
           self.related_point_map = {}
           # 设置默认回调函数
           self._setup_callbacks()


2. 添加监控测点函数

       def add_monitoring_point(
           self, io_address, point_type=c104.Type.M_ME_NC_1, report_ms=1000
       ):
           """
           添加一个监控点到站
           :param io_address: 信息对象地址(IOA)
           :param point_type: 点类型，默认是归一化值测量量(M_ME_NC_1)
           :param report_ms: 自动上报间隔(毫秒)
           :return: 创建的监控点对象
           """
           # 创建监控点
           point = self.station.add_point(
               io_address=io_address, type=point_type, report_ms=report_ms
           )
           if point:
               # 设置自动传输前的回调
               point.on_before_auto_transmit(callable=self._before_auto_transmit)
               # 设置读取前的回调
               point.on_before_read(callable=self._before_read)
               # 添加到监控点列表
               self.points.append(point)
           return point


3. 添加命令点函数

       def add_command_point(self, io_address, point_type=c104.Type.C_RC_TA_1):
           """
           添加一个命令点到站
           :param io_address: 信息对象地址(IOA)
           :param point_type: 点类型，默认是调节步命令(C_RC_TA_1)
           :return: 创建的命令点对象
           """
           # 创建命令点
           command = self.station.add_point(io_address=io_address, type=point_type)
           # 设置接收命令的回调
           command.on_receive(callable=self._on_step_command)
           # 添加到命令点列表
           self.commands.append(command)
           return command


4. 获取指定ioa地址值函数(暴露给外部系统)

       def get_point_value(self, io_address: int, frame_type: int = 0) -> float:
           """
           获取指定IOA的监控点值
           :param io_address: 信息对象地址(IOA)
           :param frame_type: 帧类型
           :return: 监控点值
           """
           # 如果是遥测或者遥信
           if frame_type == 0 or frame_type == 1:
               for point in self.points:
                   if point.io_address == io_address:
                       point = self.station.get_point(io_address=io_address)
                       if point:
                           if frame_type == 0:
                               return float(point.value)
                           elif frame_type == 1:
                               return bool(point.value)
           elif frame_type == 2 or frame_type == 3:  # 遥控或者遥调
               for command in self.commands:
                   if command.io_address == io_address:
                       command = self.station.get_point(io_address=io_address)
                       if command:
                           if frame_type == 2:
                               return bool(command.value)
                           elif frame_type == 3:
                               return float(command.value)
           return 0


5. 设置指定ioa地址值函数(暴露给外部系统)

       def set_point_value(
           self, io_address: int, value: float, frame_type: int = 0
       ) -> None:
           """
           设置指定IOA的监控点值
           :param io_address: 信息对象地址(IOA)
           :param value: 要设置的值
           :param frame_type: 帧类型，默认遥测
           """
           try:
               # 如果是遥测或者遥信
               if frame_type == 0 or frame_type == 1:
                   for point in self.points:
                       if point.io_address == io_address:
                           point = self.station.get_point(io_address=io_address)
                           if point:
                               if frame_type == 0:
                                   point.value = float(value)
                               elif frame_type == 1:
                                   point.value = bool(value)
               elif frame_type == 2 or frame_type == 3:  # 遥控或者遥调
                   for command in self.commands:
                       if command.io_address == io_address:
                           command = self.station.get_point(io_address=io_address)
                           if command:
                               if frame_type == 2:
                                   command.value = bool(value)
                               elif frame_type == 3:
                                   command.value = float(value)
           except Exception as e:
               log.info(f"设置监控点值失败: {e}")
               raise e


6. 启动服务器相关函数

       def start(self):
           """启动IEC 104服务器"""
           self.server.start()

       def run(self, timeout=30):
           """
           运行服务器主循环
           :param timeout: 超时时间(秒)，默认30秒
           """
           # 等待客户端连接
           while not self.server.has_active_connections:
               log.debug("等待客户端连接...")
               time.sleep(1)

           time.sleep(1)

           c = 0
           # 保持连接直到超时或连接断开
           while self.server.has_open_connections and c < timeout:
               c += 1
               log.debug("保持连接中...")
               time.sleep(1)

       def isRunning(self) -> bool:
           """检查服务器是否运行中"""
           return self.server.is_running


7. 创建运行实例

   if __name__ == "__main__":
       # 创建服务器实例
       server = IEC104Server(ip="0.0.0.0", port=2404, common_address=1)

       # 添加监控点(IOA=11)和命令点(IOA=12)
       server.add_monitoring_point(io_address=11)
       server.add_command_point(io_address=12)

       # 启动服务器并运行主循环
       server.start()
       server.run(timeout=30)


使用例子

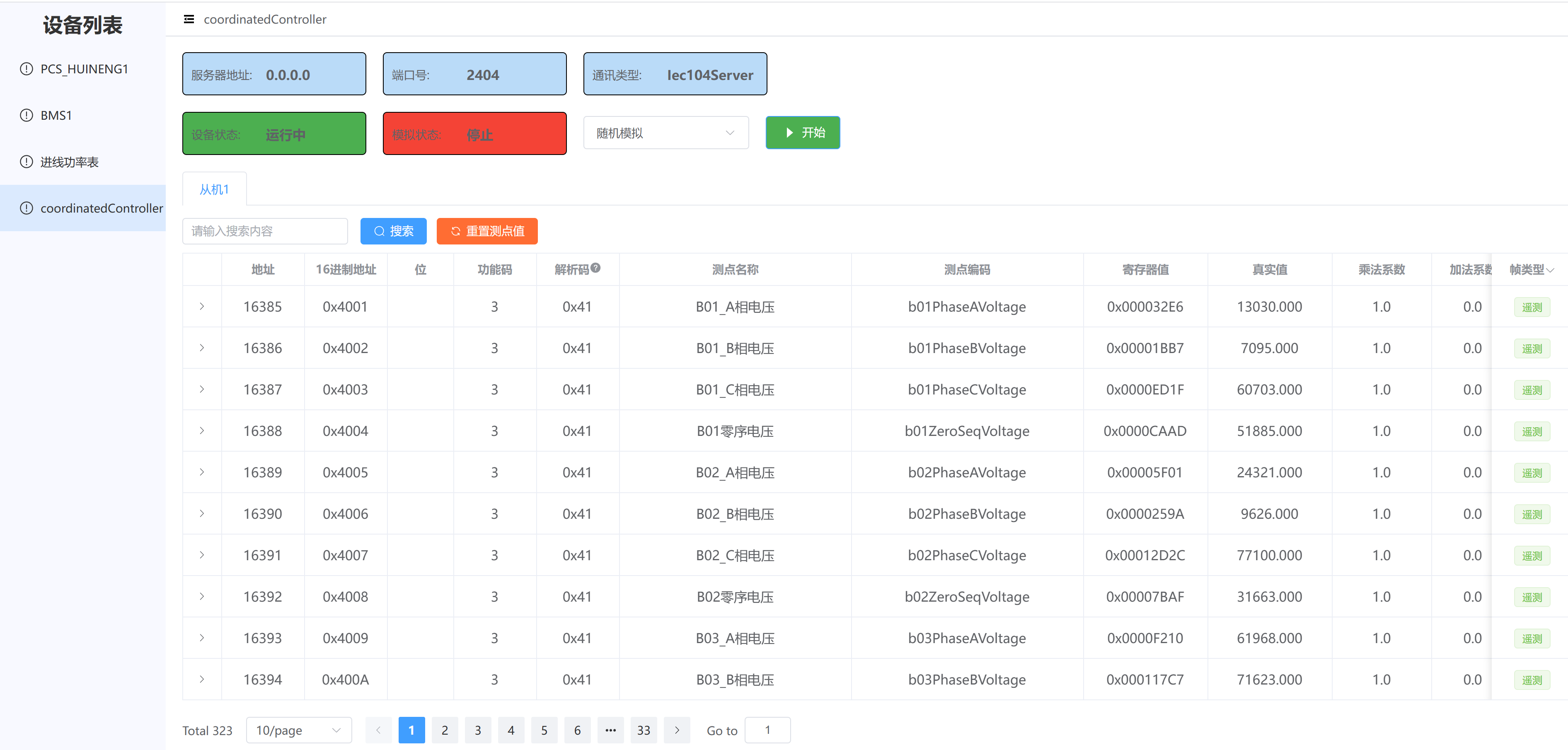

将104服务端嵌入到模拟设备系统中

1. 开启服务端

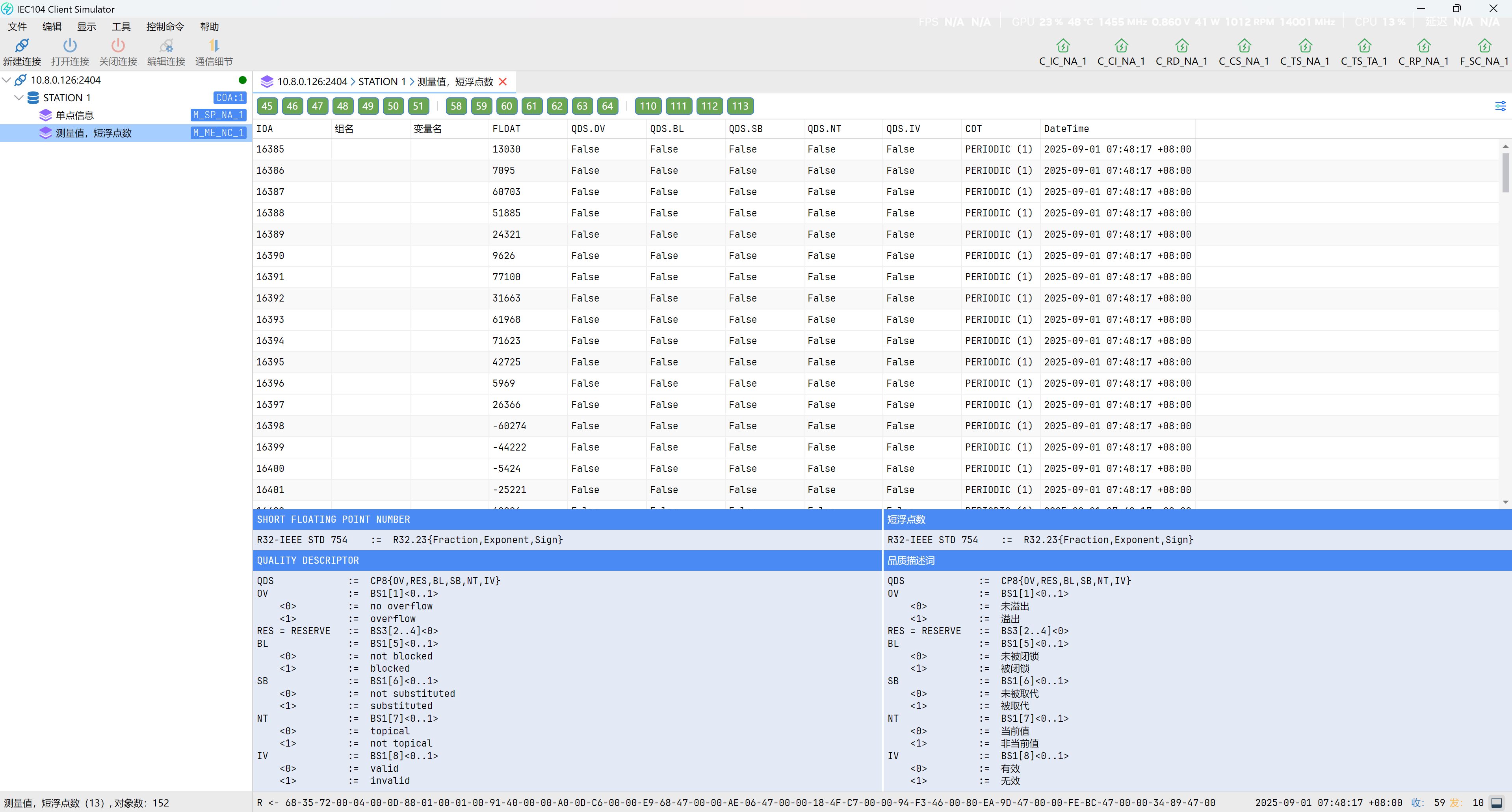

2. 使用IEC104主站模拟软件，测试服务端数据

   测试对比后，发现上送的值无误



   查看报文监控，也显示正常
