标题：基于STM32的智能家居控制系统-单片机物联网毕设项目

基于STM32的智能家居控制系统 - 项目框架

一、 项目概述

1. 项目背景：

   • 阐述物联网（IoT）技术在全球的快速发展及其在智能家居领域的广泛应用。

   • 分析传统家居系统在智能化、远程化、集成化方面的不足，提出对一种低成本、高灵活性、用户友好的智能家居控制系统的需求。

2. 项目目标：

   • 设计并实现一个以STM32为核心的、模块化的智能家居控制系统原型。

   • 核心目标：通过多种无线通信技术（如Wi-Fi/蓝牙）连接云平台和手机APP，实现对家中多种电器设备（如灯光、窗帘、空调）的远程监控与智能控制。

   • 关键特性：实时性、稳定性、可扩展性。

3. 主要功能：

   • 环境数据监测：实时采集并上传温度、湿度、光照强度等数据。

   • 设备智能控制：远程/手动控制照明灯、插座开关、窗帘电机等。

   • 多种控制方式：本地按键控制、手机APP远程控制、基于传感器数据的自动控制（如光线暗自动开灯）。

   • 可视化交互：通过OLED屏幕本地显示系统状态和数据。

   • 云端互联：将设备数据上传至物联网云平台，实现数据持久化与跨网络访问。

   • 报警功能：异常情况（如火灾烟雾、非法入侵）声光报警并推送手机APP。

二、 系统总体设计

1. 系统架构：

   • 感知层：由各类传感器（温湿度DHT11、光照强度GY-30、烟雾MQ-2、人体红外HC-SR501）组成，负责采集环境数据。

   • 控制层：STM32单片机作为核心控制器，负责数据处理、逻辑判断、指令下发。继电器模块是控制强电设备的关键执行部件。

   • 网络层：Wi-Fi模块（ESP8266/ESP01S）充当网络接入点，负责STM32与互联网云平台之间的数据透传。

   • 云平台层：选择一款物联网云平台（如阿里云物联网平台、腾讯云IoT Explorer、OneNET），负责设备管理、消息路由、数据存储和可视化。

   • 应用层：手机APP（可基于Android Studio开发或使用平台配套工具）和微信小程序，为用户提供最终的控制和可视化界面。

2. 系统工作流程：

   • 传感器周期性采集数据并发送给STM32。

   • STM32处理数据，刷新OLED显示，并判断是否满足自动控制条件（如温度超过30℃自动开启风扇）。

   • STM32通过串口AT指令将数据发送给Wi-Fi模块。

   • Wi-Fi模块将数据通过MQTT/HTTP协议上报至云平台。

   • 云平台存储数据并转发至已订阅该主题的手机APP。

   • 用户在APP上点击按钮，控制指令经云平台下发至Wi-Fi模块，再传送给STM32。

   • STM32解析指令，控制相应的继电器或执行器动作，完成一次远程控制。

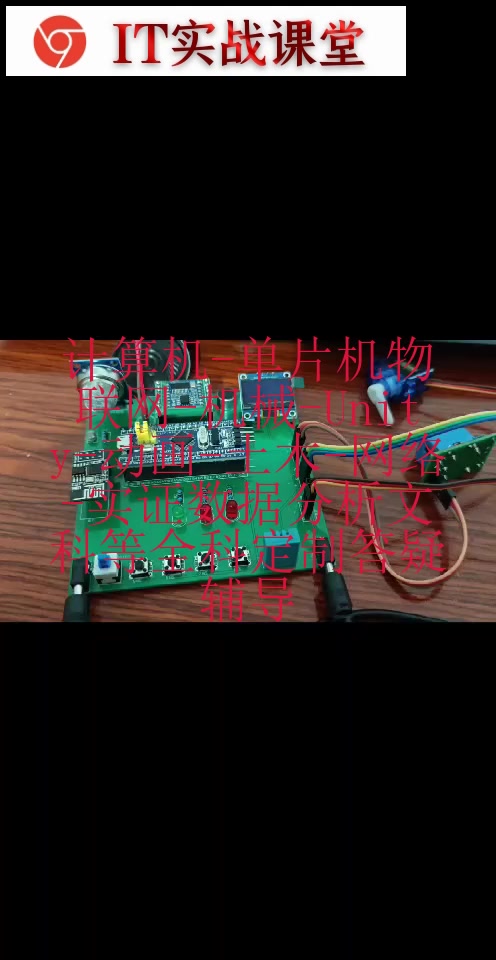

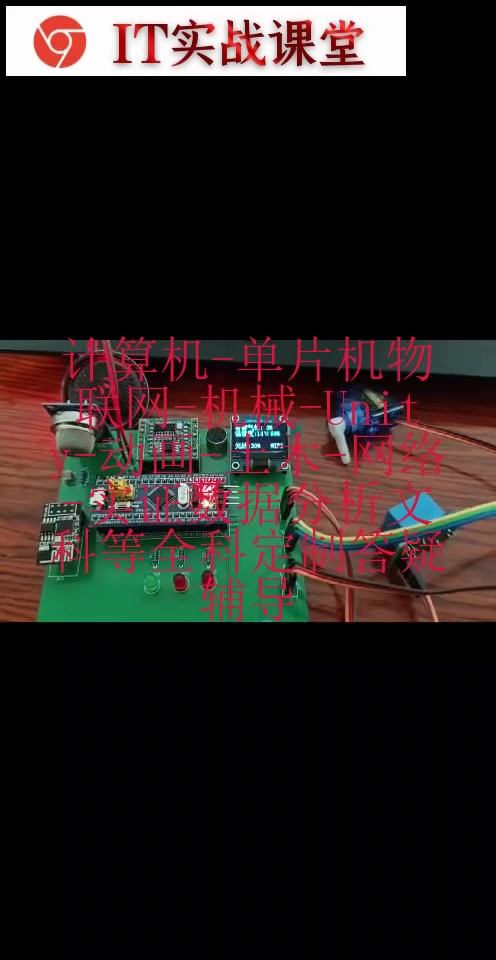

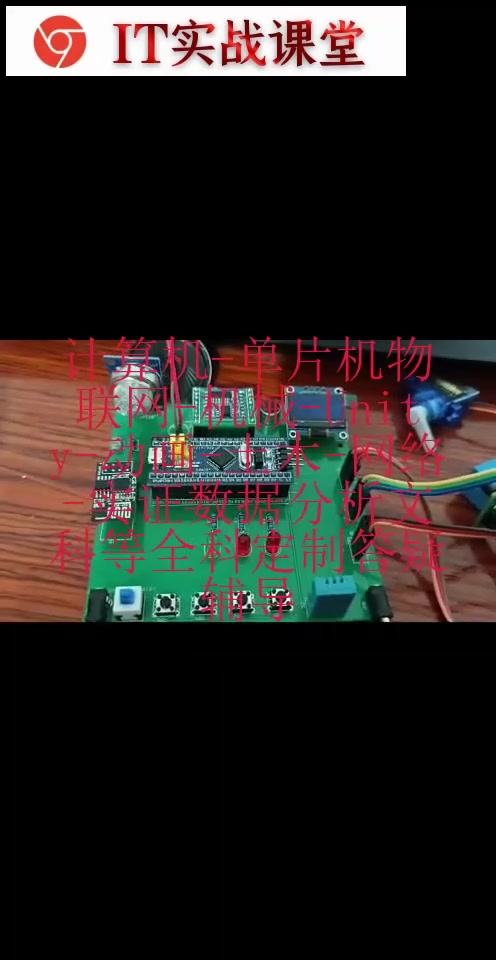

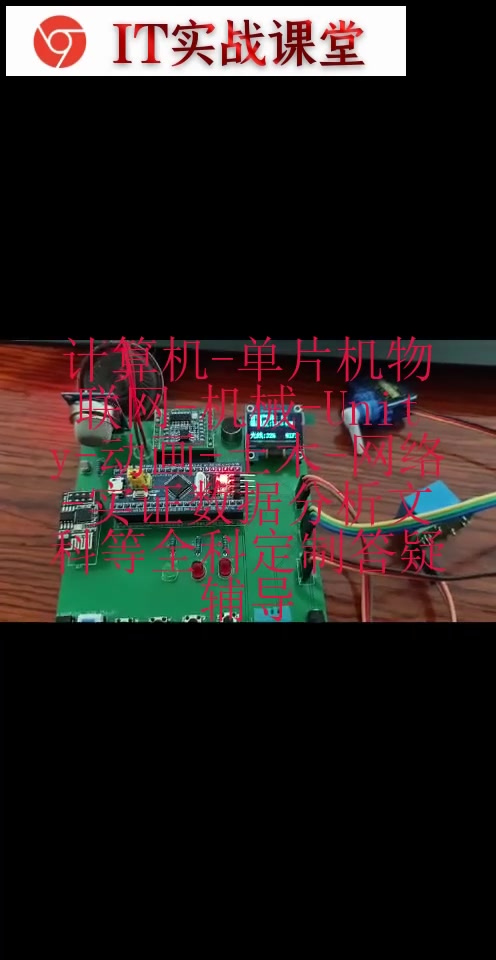

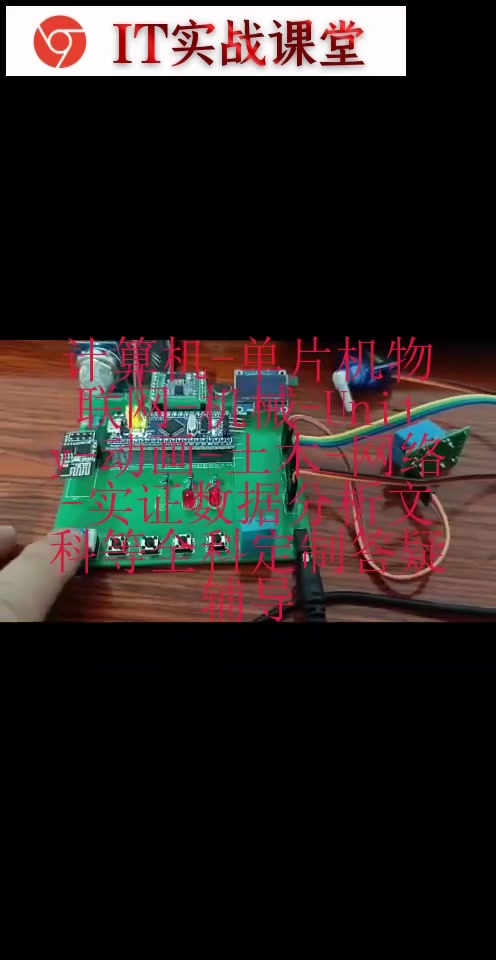

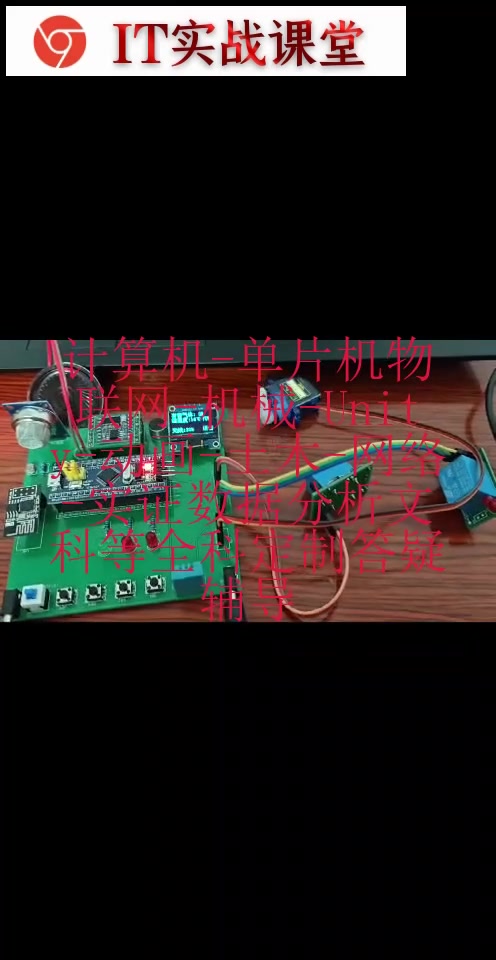

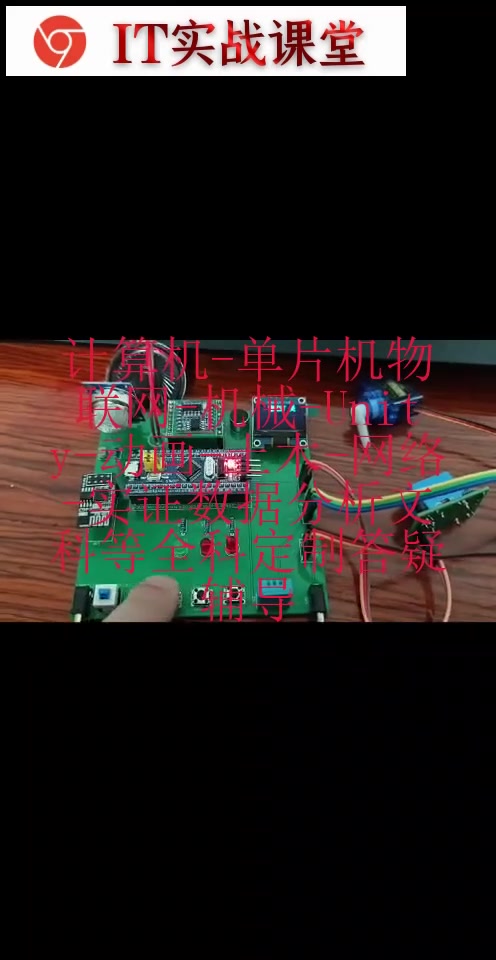

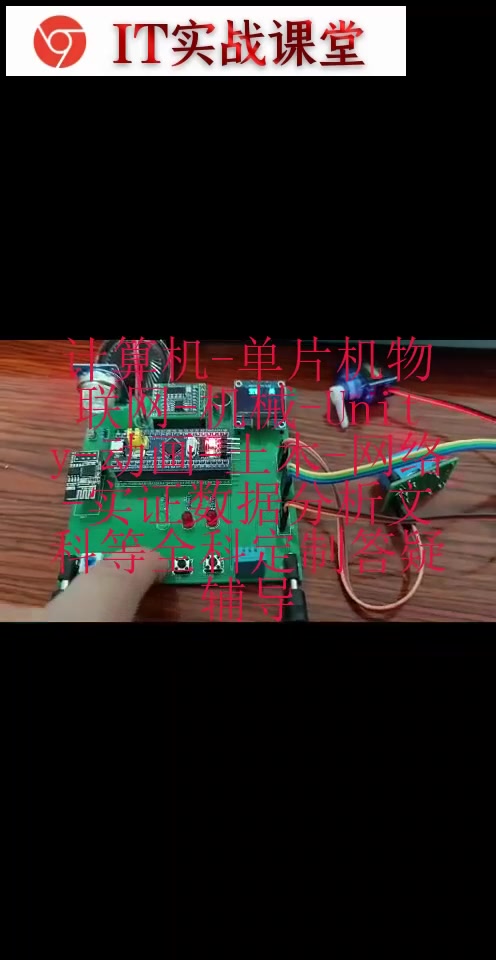

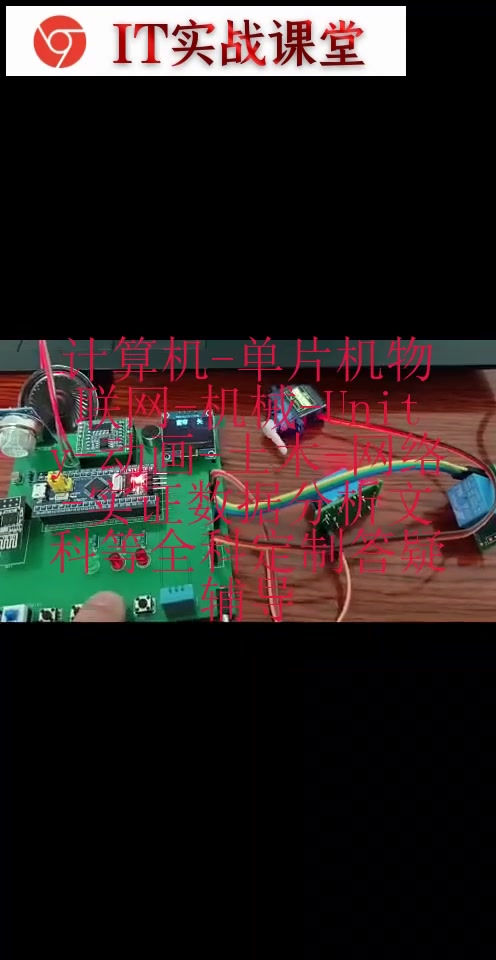

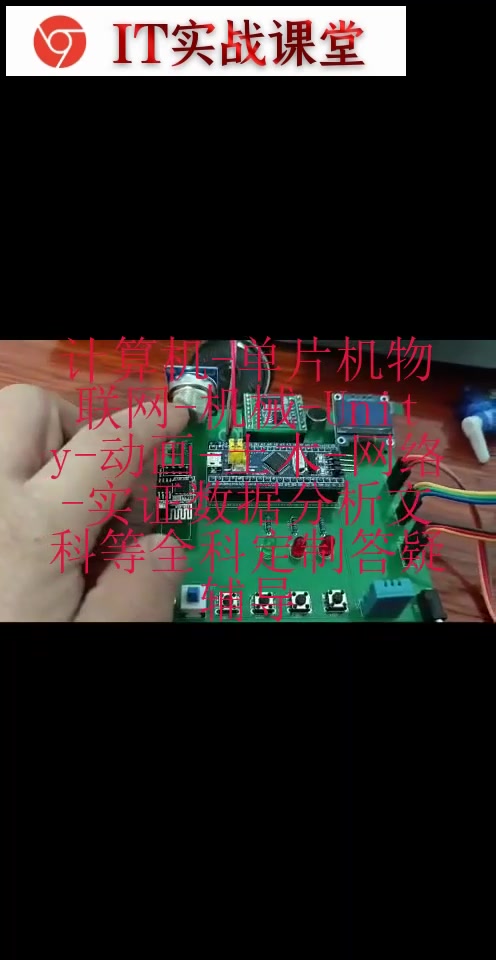

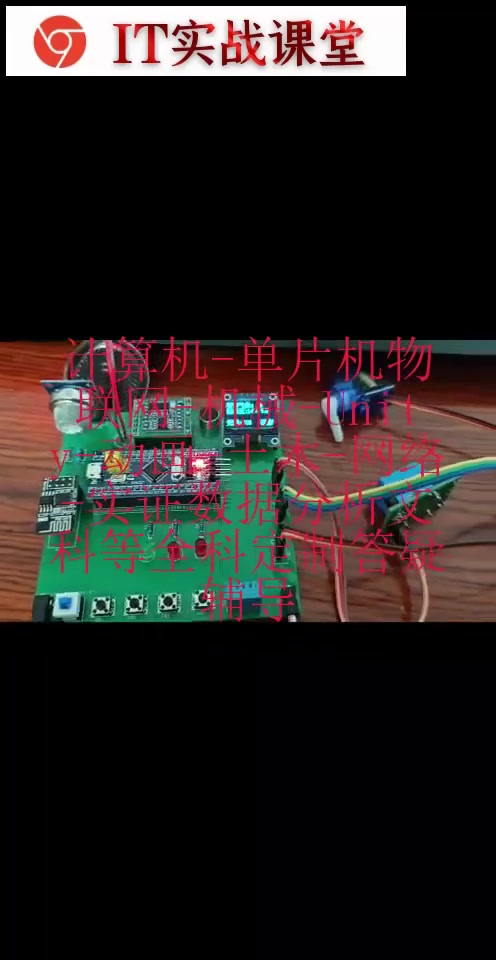

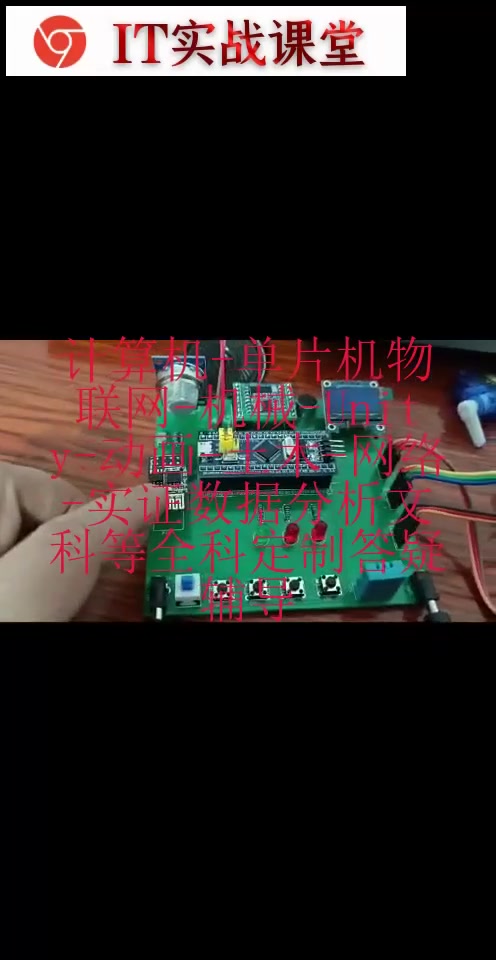

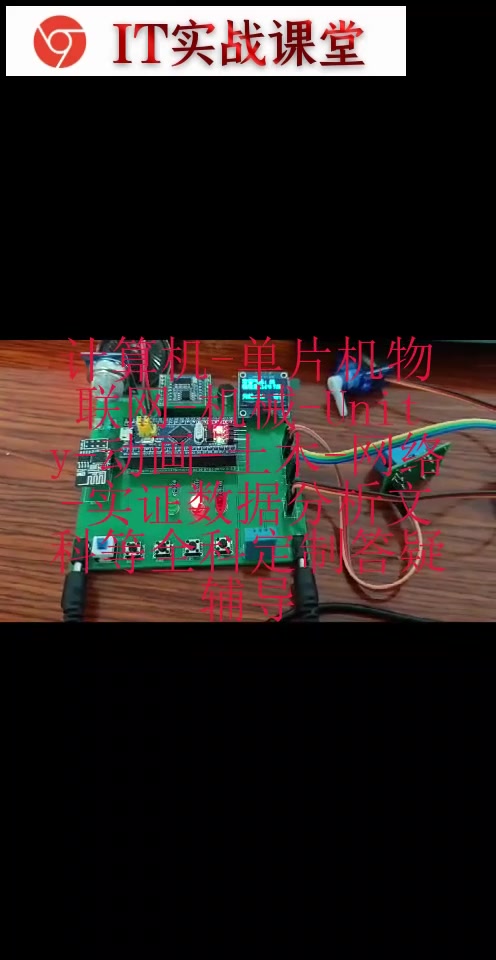

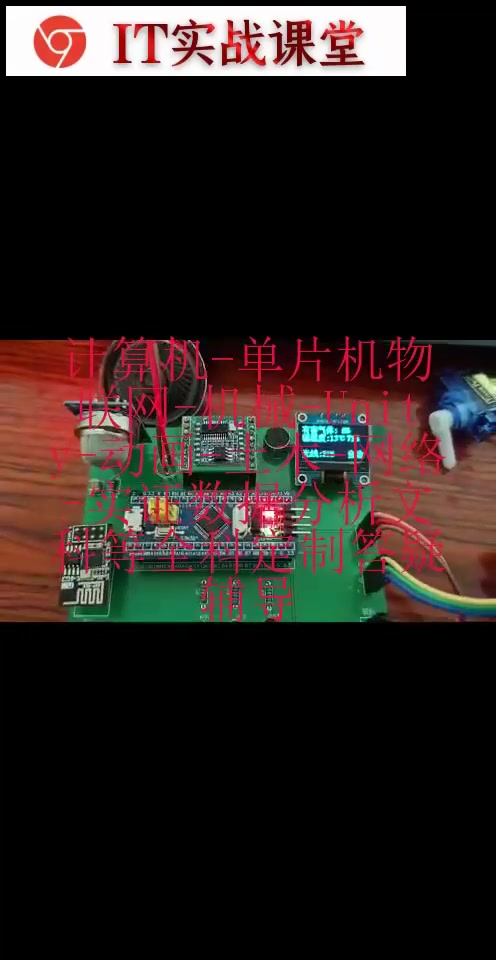

三、 硬件系统设计

1. 主控芯片选型：STM32F103C8T6（核心板），资源丰富（多路UART、ADC、GPIO），性价比高，足以胜任本项目。

2. 通信模块选型：

   • Wi-Fi模块：ESP8266系列（如ESP-01S），通过AT指令与STM32通信，是实现联网功能性价比最高的方案。

3. 传感器选型：

   • 温湿度：DHT11（单总线通信，成本低）。

   • 光照强度：BH1750（GY-30模块，IIC通信，精度高）。

   • 烟雾/可燃气体：MQ-2（模拟量输出，需STM32的ADC读取）。

   • 人体感应：HC-SR501（数字量输出，检测到人输出高电平）。

4. 执行器选型：

   • 继电器模块：控制220V家用电器通断的核心安全隔离模块。STM32通过GPIO输出高低电平控制其吸合与断开。

   • 步进电机/舵机：用于模拟智能窗帘的开关控制。

   • LED灯：用于模拟家庭照明系统。

5. 人机交互模块：

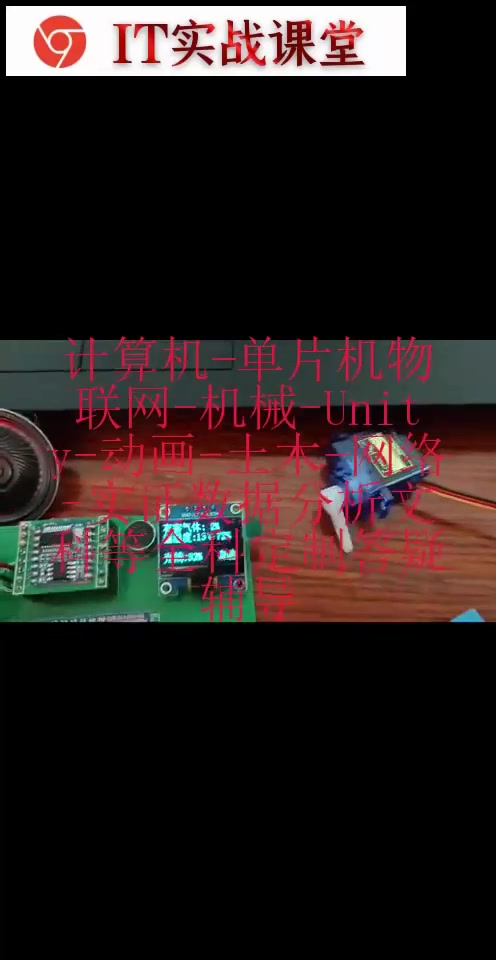

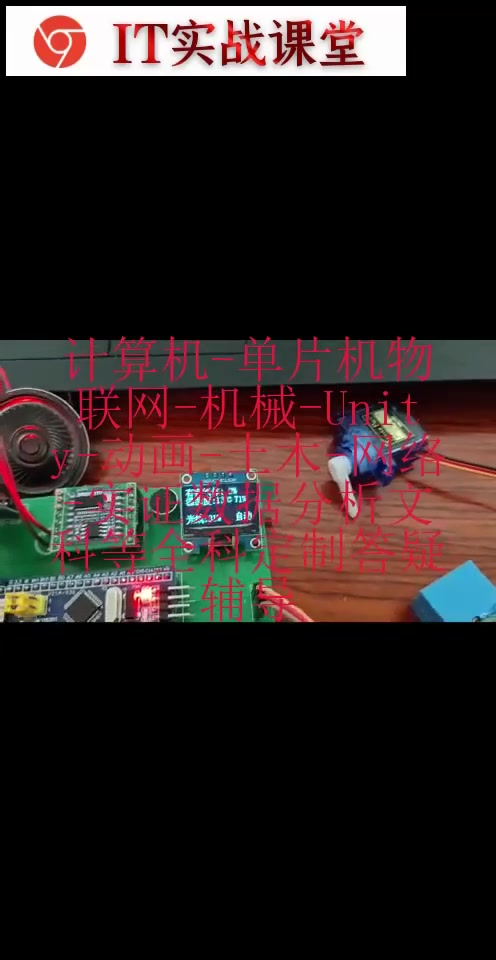

   • OLED显示屏：0.96寸IIC OLED，用于显示温湿度、设备状态、连接信息等。

   • 按键：用于本地手动控制设备和切换菜单。

   • 蜂鸣器：用于异常报警。

6. 电源设计：采用220V转5V USB模块为整个系统供电，再通过AMS1117-3.3V稳压芯片为STM32和大部分模块提供3.3V电源。强电部分（220V）与弱电部分（3.3/5V）必须物理隔离，注意用电安全！

四、 软件系统设计

1. 开发环境：Keil MDK 或 STM32CubeIDE。

2. 主程序流程图：

   • 系统初始化（时钟、GPIO、UART、IIC、ADC、定时器）。

   • 外设初始化（OLED、Wi-Fi模块（配置为STA模式并连接路由器和云平台））。

   • 进入主循环（while(1)）。

   • 数据采集：定时读取所有传感器数据。

   • 本地显示与逻辑：刷新OLED显示；判断自动控制逻辑（如光照低于阈值且有人存在则开灯）。

   • 网络通信：

     • 上行：将状态数据封装成约定格式的JSON字符串，通过串口发送AT指令让Wi-Fi模块上报至云平台。例如：{"temp":25, "humi":60, "light":200, "smoke":0}。

     • 下行：检查串口是否有Wi-Fi模块传来的云平台下发的指令，解析并执行（如解析 {"relay1":"ON"} 并打开继电器1）。

   • 按键扫描：检测本地输入，执行相应控制。

   • 延时，进入下一循环。

3. 关键子系统设计：

   • Wi-Fi驱动与AT指令解析：编写可靠的串口发送/接收函数，实现与ESP8266的AT指令交互（连接Wi-Fi、连接MQTT、订阅主题、发布消息）。

   • 数据协议设计：定义STM32与云平台之间的通信协议，推荐使用轻量级的JSON格式，可读性好，易于平台解析。

   • 多任务管理：使用状态机和定时中断来管理不同任务（如传感器采集、网络通信、显示刷新）的时序，保证系统实时性。

五、 物联网平台与APP设计

1. 云平台选择：

   • 阿里云物联网平台：功能全面，提供设备影子、规则引擎等高级功能，文档丰富。

   • 腾讯云IoT Explorer：对新手友好，配套小程序开发方便。

   • OneNET：中移动平台，多协议支持。

2. 平台侧工作：

   • 创建产品、注册设备，获取设备三元组（ProductKey, DeviceName, DeviceSecret）。

   • 定义物模型（功能定义），即设备具备的属性（如温度）、服务（如开关灯）和事件（如报警事件）。

   • 利用平台提供的可视化开发工具或规则引擎快速创建Web可视化界面。

3. 手机APP/小程序：

   • 功能：设备状态显示（数据仪表盘）、设备控制（虚拟按钮）、历史数据查询、报警消息推送。

   • 实现：可调用云平台提供的API/SDK来开发原生APP，或使用平台提供的小程序开发模板快速生成界面，大大降低开发难度。

六、 项目创新点与难点

1. 创新点：

   • “云-管-端”完整架构：实现了从设备端到云端再到用户端的全链路设计，体现了物联网的核心思想。

   • 多协议与多控制方式融合：集成了传感器自动控制、本地手动控制、APP远程控制三种模式。

   • 高可扩展性：模块化硬件和结构化的软件设计，易于添加新的传感器或执行器（如增加空气质量PMS5003传感器）。

2. 难点与解决方案：

   • 网络稳定性：Wi-Fi可能断线重连。解决方案：在代码中添加心跳包机制和断线重连检测功能。

   • 数据同步：设备状态、手机APP状态、云平台状态三者可能不一致。解决方案：利用云平台的设备影子功能，或在上电、控制完成后主动上报一次全部状态。

   • 强电弱电隔离：安全隐患大。解决方案：严格使用继电器进行隔离，硬件设计上保证安全距离，操作时务必谨慎。

   • 实时性与多任务：多个任务需要并行处理。解决方案：合理使用中断和状态机编程，而非简单延时。

七、 总结与展望

1. 项目总结：总结本项目成功实现的功能，验证了STM32在智能家居领域作为核心控制器的可行性和强大功能。

2. 不足之处：分析当前原型的缺点，如外观、仅能模拟部分家电、同时控制设备数量有限等。

3. 未来展望：

   • 语音控制集成：接入天猫精灵、小爱同学等语音助手平台。

   • AI与预测：基于历史数据训练模型，实现预测性调节（如根据习惯提前调节空调温度）。

   • 能源管理：增加电量计量模块，实现家庭用电智能管理和优化。

   • 安防联动：与智能门锁、摄像头联动，构建更安全的家居环境。
