最近设计了一个项目基于物联网的体育馆人流量监测系统设计，与大家分享一下：

一、基本介绍

项目名：基于物联网的体育馆人流量监测系统设计
项目编号：mcuclub-dz-1159
单片机类型：STM32F103C8T6
功能简介：
1.当入口的红外检测传感器检测到，同时有人刷卡，人数加一；
2.当出口的红外检测传感器检测到，同时有人刷卡，人数减一；
3.当统计人数大于100（阈值可以通过手机app调整），蜂鸣器进行报警提醒；
4.显示屏上可以显示当前的人数，以及进行报警的最大人数值
5.在场馆内设置实时摄像头，可以实时看到场馆内的实时动态
6.通过WiFi模块将检测的数据传输导手机端，手机app上可以显示实时人数值，和设置报警的最大人数

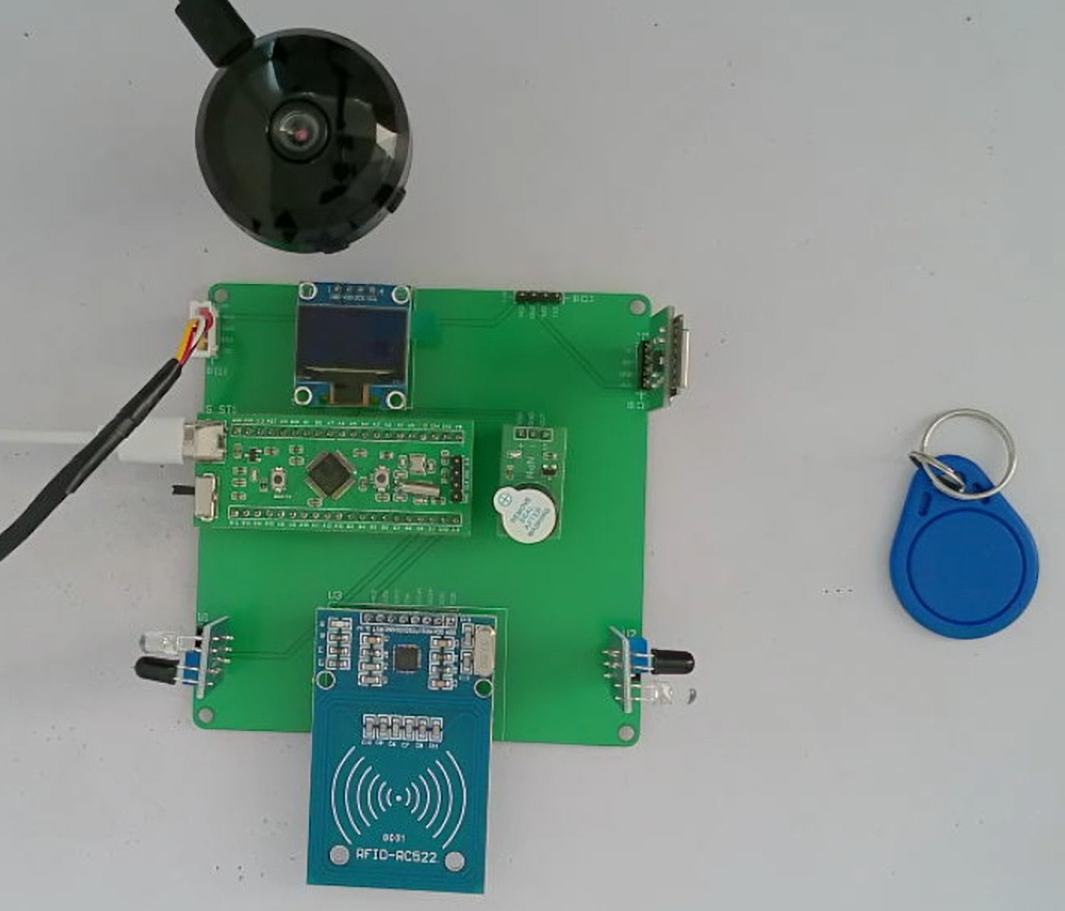

二、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

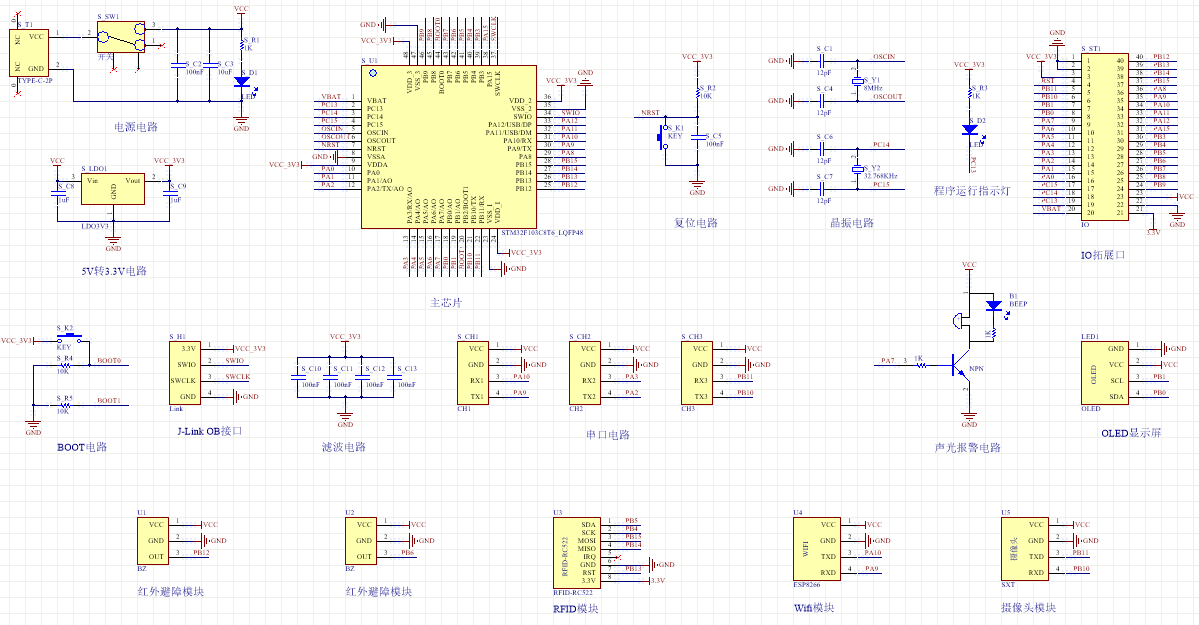

三、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

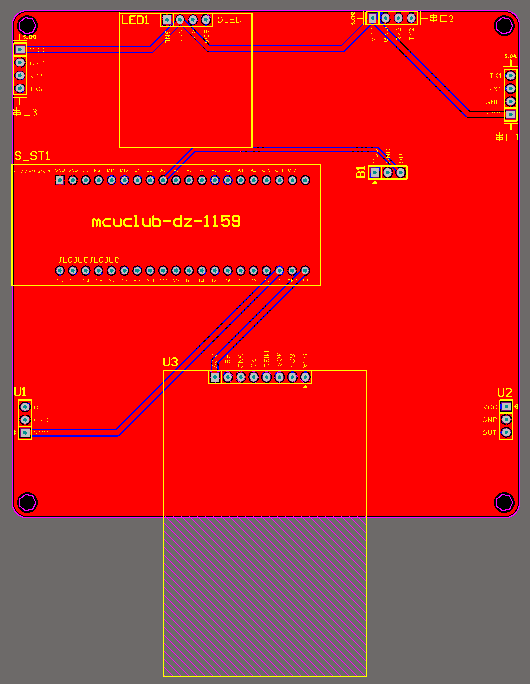

四、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

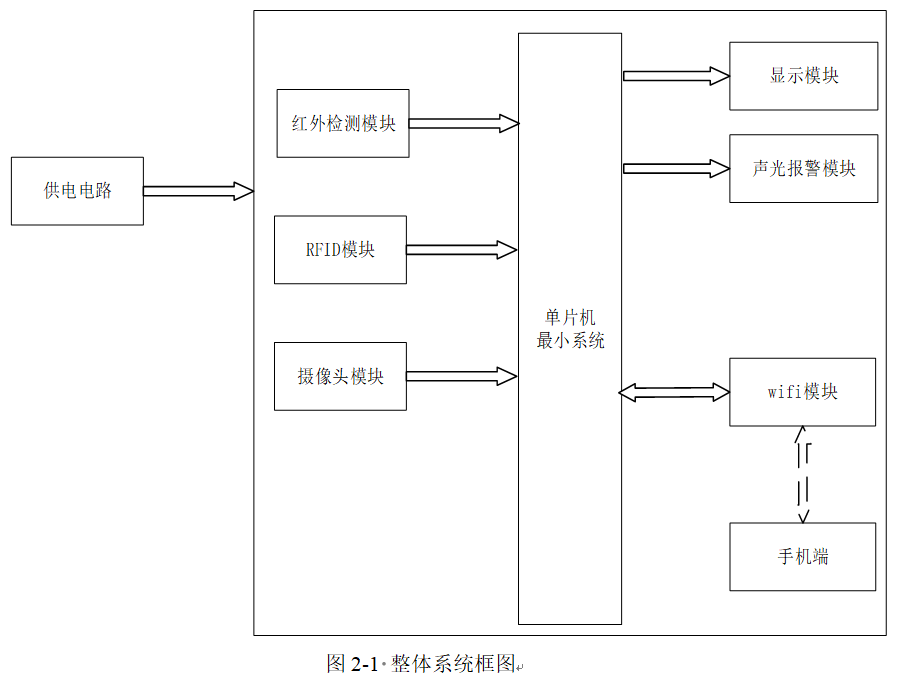

五、系统框图

此次设计是基于STM32F103C8T6单片机的基于STM32的体育馆人流量检测系统的设计；该设计主要可以分为三部分：输入、输出和中控。中控部分采用STM32F103C8T6单片机作为主控芯片，主要是对输入进行处理然后控制输出;
输入又可以分为四部分：第一部分是红外检测模块，通过此模块获取是否进入或者出去；第二部分是RFID模块，通过此模块可以进行刷卡；第三部分是摄像头模块，由此模块可以实时的看到场馆内的实时动态。第四部分是供电电路，主要是用来对整个系统进行供电；
输出主要可以分为两个部分：第一部分是显示部分，显示当前人数和最大值；第二部分是声光报警模块：当人数大于最大值进行声光报警。
除此之外WIFI模块可以当输入和输出，还可以检测到当前的人数以及设置最大值。

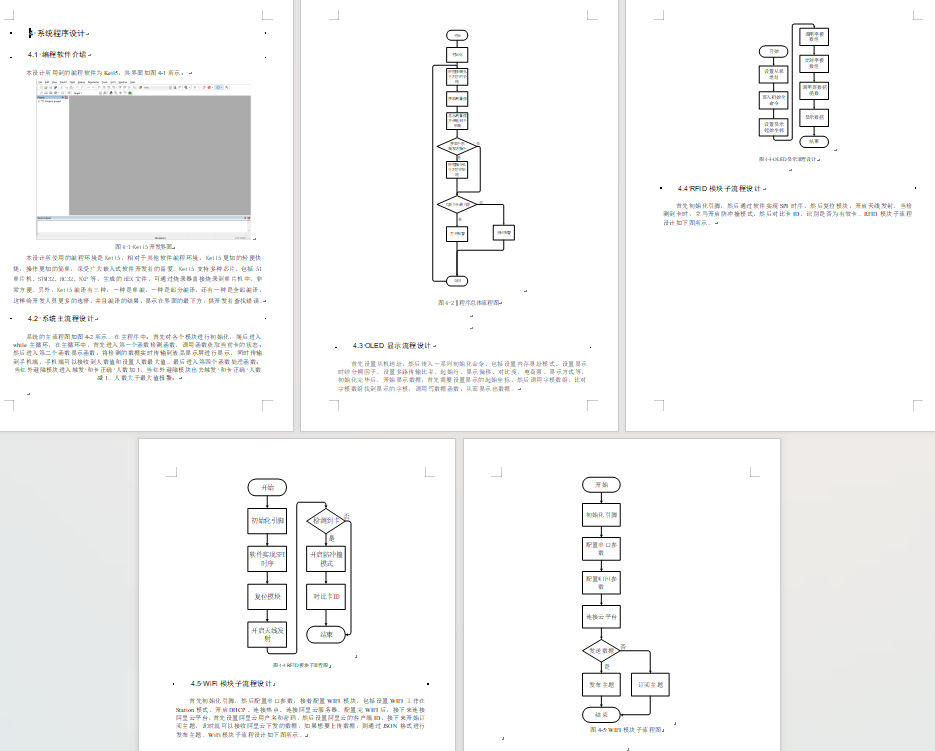

六、软件设计流程

七、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：处理函数
传参值：无
返回值：无
**********************************/
void Manage_Function(void)
{
	if(RT_IN == 0 && flag_k == 1)							//当红外避障模块进入触发 和卡正确 人数加1
	{
		if(flag_people == 0)
		{
			people++;
			flag_k = 0;

			flag_people = 1;
		}
	}
	else if(RT_OUT == 0 && flag_k == 1)				//当红外避障模块出去触发 和卡正确 人数减1
	{
		if(people > 0)
		{
			if(flag_people == 0)
			{
				people--;
				flag_k = 0;

				flag_people = 1;
			}
		}
	}
	else
	{
		flag_people = 0;
	}

	if(people > people_max)									//人数大于最大值报警
	{
		if(time_num % 20 == 0)
		{
			ALERT = !ALERT;
		}
	}
	else
	{
		ALERT = 0;
	}

	if(flag_finish_5s == 1)									//5秒上传一次数据
  {
    flag_begin_5s = 0;
    Aliyun_Send_Data();
    flag_begin_5s = 1;
  }
}

​
