上期文章我们讨论了电机特性、螺旋桨动力学、匹配计算方法、实验验证及优化策略，这期文章我们继续讨论无人机电机和螺旋桨的匹配，重点围绕无人机电机和螺旋桨的特殊情况和影响匹配的其他因素。

特殊情况搭配

• 带有减速器的动力装置

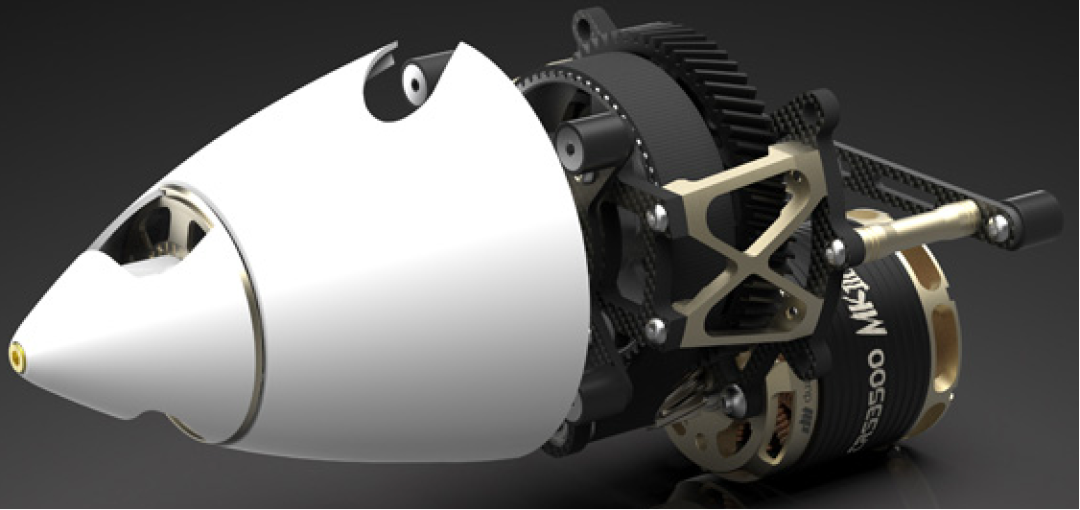

  图1 带有减速器的动力装置（图来自双天模型官网）

对于带有减速器的动力装置，其可适配的螺旋桨尺寸一般较大，需根据厂家建议选取螺旋桨型号或者使用测试台匹配测试后再确定是否可用

• 大电机搭配小尺寸螺旋桨

图2 大电机搭配小尺寸螺旋桨

对于某些evtol使用场景，通常为了更快的起飞速度和更低的结构重量，会选用特殊性能的高转速电机，从而使用更轻的电机和更小尺寸的螺旋桨获得更大的升力，但是注意这类电机往往不能长时间工作，仅作为起飞和降落时短时间使用，若长期工作会使电机温度持续升高，降低电机性能，引发炸机风险。

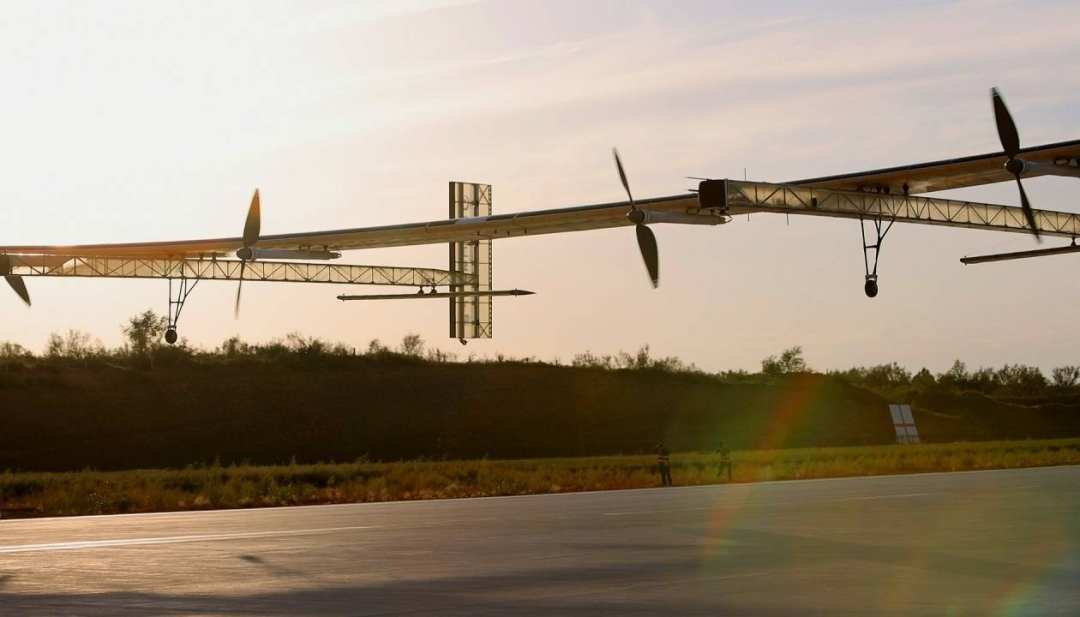

• 小电机搭配大尺寸螺旋桨

图3 小电机搭配大尺寸螺旋桨（图片来自网络）

对于一些科研场景，或者特殊巡航场景，例如不需要大功率起飞，仅作为小功率驱动或者在高空作业时，我们可以用到这种特殊的搭配。既使用小尺寸的电机驱动大尺寸的螺旋桨，注意这种工况下，往往会使用低于额定电压的方式来驱动螺旋桨，从而降低电机的输出功率，不会使电机过载。或者等飞行器升至高空后再调高输入电压，使电机工作在正常工况下。

可能会影响匹配的其他因素

• 螺旋桨转动惯量（质量）的影响

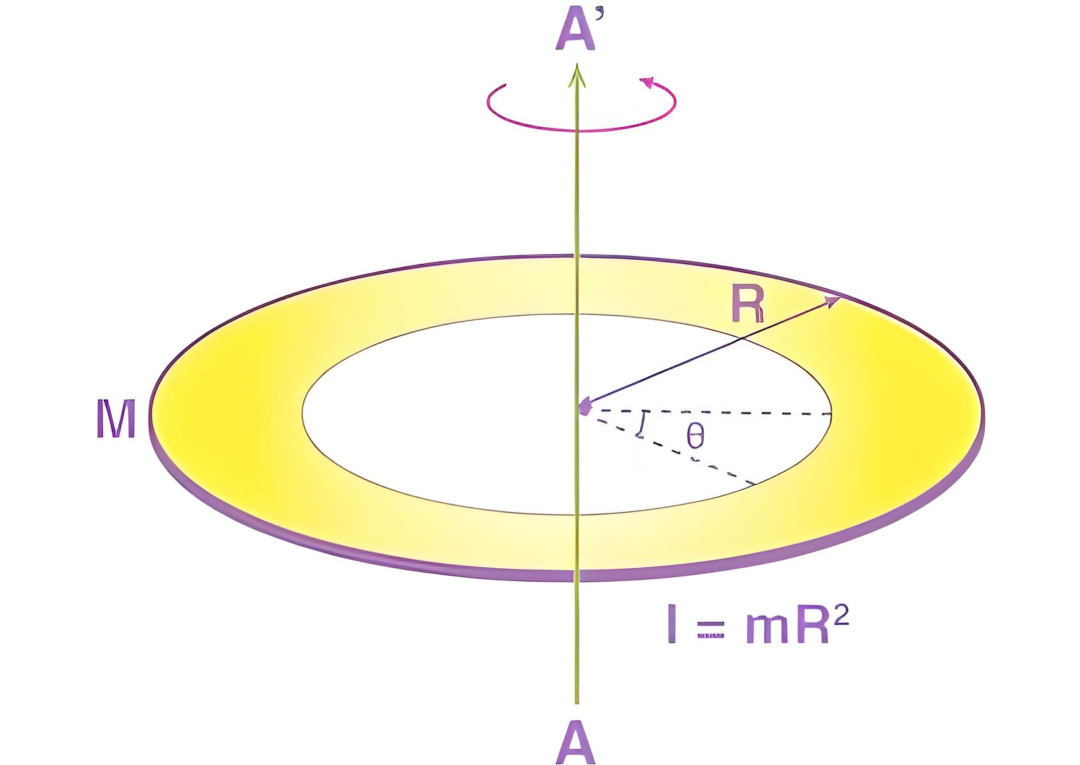

图4 螺旋桨转动惯量公式（图片来自网络）

动态功率增大：转动惯量越大，电机加速/减速时需克服的惯性力矩越大，瞬时功率显著增加。例如，惯量增加30%，急加速时的峰值功率可能提升40-60%。

稳态损耗：高惯量会导致电机持续工作在更高电流状态以维持转速，铜损增大

效率下降。实测表明，惯量每增加100g·cm²，电机温升约提高4-6℃，续航缩短1-2%。

控制挑战：大惯量降低系统响应速度，需增大PID增益，可能引发振荡。优化方向包括采用碳纤维材料（惯量比尼龙桨低35-40%）或空心结构设计。

• 螺旋桨动平衡的影响

振动损耗：动不平衡会导致高频机械振动，使电机额外消耗5-15%功率用于克服振动阻力。实测数据显示，0.5g·cm的不平衡量可使电机电流增加8%。

轴承摩擦加剧：不平衡力会增大轴承径向载荷，摩擦损耗功率提升。典型情况下，轴承温升可达10-20℃，效率下降3-5%。

电磁损耗：振动引起气隙不均匀，会导致铁损增加（涡流损耗↑15-25%），转矩脉动增大（峰值波动达±8%）。

控制补偿增大：电调需输出补偿电流抑制振动，使无功功率占比提高20-30%，显著降低系统效率。

优化措施：

动平衡等级建议达到G2.5（无人机行业标准）

采用碳纤维材质（不平衡量可控制在0.2g·cm内）

定期校准（每50飞行小时检测）

注：300g螺旋桨若存在1g·cm不平衡量，在10000RPM时会产生约1N的离心力

• 折叠桨的震动与挥舞问题

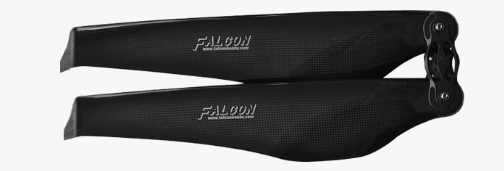

图4 折叠桨叶（图片来自网络）

振动损耗：折叠机构间隙导致桨叶高频微震动，增加电机谐波损耗，电流纹波增大10-20%，铜损上升。实测某型折叠桨在8000RPM时，振动使效率降低5-8%

挥舞动力学影响：离心力作用下桨叶周期性挥舞引发，气动载荷波动（推力波动±15%），电机需额外功率补偿转速波动（动态响应功耗↑12-18%）

共振风险：特定转速下可能引发结构共振（功率骤增30%以上），轴承冲击载荷（寿命缩短40%），且折叠桨比一体式螺旋桨更容易发生共振

优化方向：

采用弹性铰链设计（降低挥舞振幅50%）

动态配重技术（震动能量减少60%）

限制工作转速避开共振区

（案例：某六旋翼改用强化折叠桨后，巡航功耗下降9%）

• 海拔对螺旋桨拉力与功率的影响

空气密度效应：海拔每升高1000米，空气密度下降约12%，导致5000米海拔时拉力衰减40-50%。

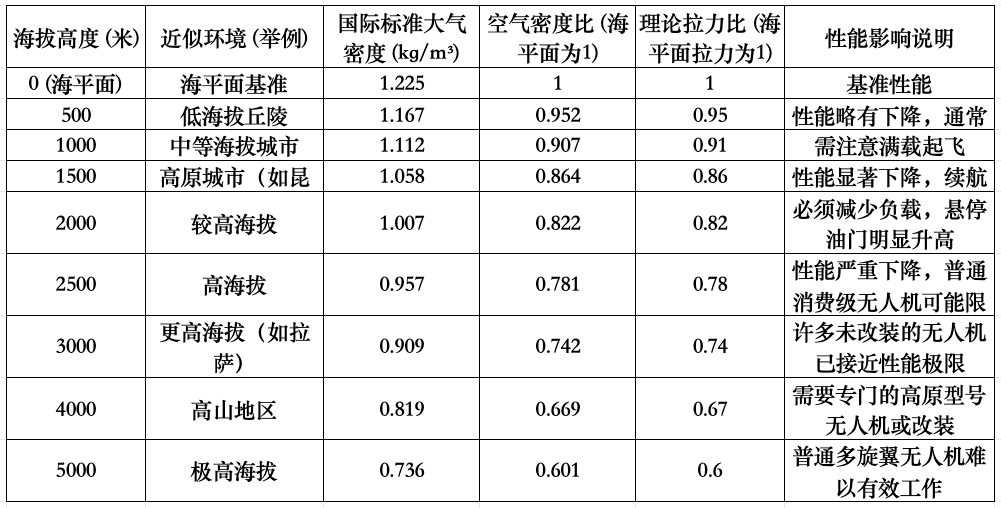

表1 海拔与空气密度、拉力关系表（数据源自网络）

功率补偿需求：维持同等推力需提高转速15-20%，功率消耗增加25-30%

效率拐点偏移：最佳效率转速向高速区移动（如3000m时+8% RPM）

某型1555螺旋桨实测：

表2 海拔对螺旋桨拉力与功率影响表（数据源自网络）

电机热管理挑战：稀薄空气导致散热能力下降，相同功率下，绕组温升速率增加0.8℃/km，磁钢退磁风险阈值降低30%。

优化方案：

采用变桨距机构（补偿高度损失）

高原专用电机（KV值降低10-15%）

进气增压设计（2000m以上适用）

（案例：某高原无人机通过桨叶弦长增加20%，3000m拉力恢复至海平面85%）

• 针对电调驱动频率的调整（BLHeli32调参中可以调节）

发热机制：电调驱动频率（PWM频率）直接影响开关损耗和铁损：

高频（>20kHz）：

电流纹波减小（铜损↓15%），但MOSFET开关损耗↑

适合高速电机（降低谐波发热）

低频（<10kHz）：

铁芯涡流损耗显著（100Hz时铁损占总量40%）

易引发电机振动（温升速率提高3-5℃/min）

ERPM支持能力：电调最大ERPM（Electrical RPM）=驱动频率 × 极对数 / 2典型关系：

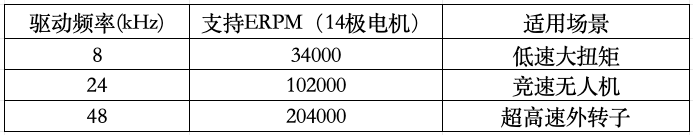

表3 电调最大ERPM与适用场景（数据源自网络）

优化平衡点

温度敏感型：选16-24kHz（发热与性能折衷）

极速需求型：32kHz以上（需配合低电感电机）

实测某6极电机在24kHz时：

效率峰值92% → 28kHz时降至89%

允许ERPM从72k提升至100k

注：ERPM超限会导致换相失败，建议保留20%余量
