毕业设计题目：基于单片机的分时计费智能电表设计

1. 系统功能概述

• 核心功能：实时电能计量、分时段费率计费（峰/谷/平）、用电数据存储、远程抄表。

• 扩展功能：负荷监控、窃电检测、预付费管理。

---

2. 硬件层设计

2.1 主控芯片

• 单片机选型：

  • STM32F103（基础款）或STM32F407（支持硬件浮点运算，适合复杂计费算法）。

• 关键外设：

  • ADC：高精度采样电流/电压信号（16位ADC或外接专用计量芯片）。

  • RTC：精确计时（费率时段切换）。

  • EEPROM：存储费率参数和用电记录。

  • 硬件加密（可选）：STM32L4系列支持AES加速。

2.2 计量模块

• 电能计量芯片（二选一）：

  • 专用计量IC：如ADE7755（支持有功/无功电能计量）。

  • 高精度ADC+软件算法：STM32内置ADC+FFT计算功率（需校准）。

• 信号采集：

  • 电流互感器（CT）或锰铜分流器（检测电流）。

  • 电阻分压网络（检测电压）。

2.3 通信模块

• 本地通信：

  • RS485（Modbus协议）：连接集中器或本地HMI。

  • 红外（DL/T645规约）：手持设备抄表。

• 远程通信：

  • 4G（EC20模组）：直接上传至电力公司平台。

  • LoRa（低功耗）：农村等无信号区域组网。

2.4 人机交互

• 显示单元：

  • LCD段码屏：显示电量、费率、金额（低功耗）。

  • 或OLED：支持多语言菜单（高级型号）。

• 操作接口：

  • 按键：切换显示内容/设置参数（需密码）。

  • 刷卡模块（可选）：预付费IC卡充值。

2.5 安全与保护

• 防窃电设计：

  • 磁场检测开关（防止CT被强磁干扰）。

  • 电压/电流相位比对（检测异常接线）。

• 电源管理：

  • 市电取电+超级电容备用（断电保存数据）。

  • 硬件看门狗：防程序跑飞。

---

3. 软件层设计

3.1 主程序流程

1. 初始化：

   • 计量芯片配置、RTC同步（需网络/GPS授时）、费率参数加载。

2. 主循环：

   • 实时电能计算（电压×电流×功率因数）。

   • 根据RTC时间自动切换费率时段。

   • 数据存储（每日冻结电量）。

   • 响应通信指令（抄表/参数设置）。

3.2 分时计费逻辑

• 费率时段示例：

  • 峰时段（8:00-22:00）：1.2元/度

  • 谷时段（22:00-8:00）：0.5元/度

• 计费公式：

  • 总费用 = ∑（各时段电量×对应费率）。

3.3 数据管理

• 本地存储：

  • EEPROM：保存最近12个月的历史电量。

  • FRAM（可选）：替代EEPROM，更高读写寿命。

• 云端同步：

  • 每日定时上传用电数据至电力系统主站。

---

4. 关键算法

• 电能计量：

  • 有效值计算（均方根算法，消除谐波影响）。

  • 功率因数补偿（软件校正相位差）。

• 防篡改检测：

  • 电流反向检测（判断窃电行为）。

  • 负荷突变分析（异常用电模式识别）。

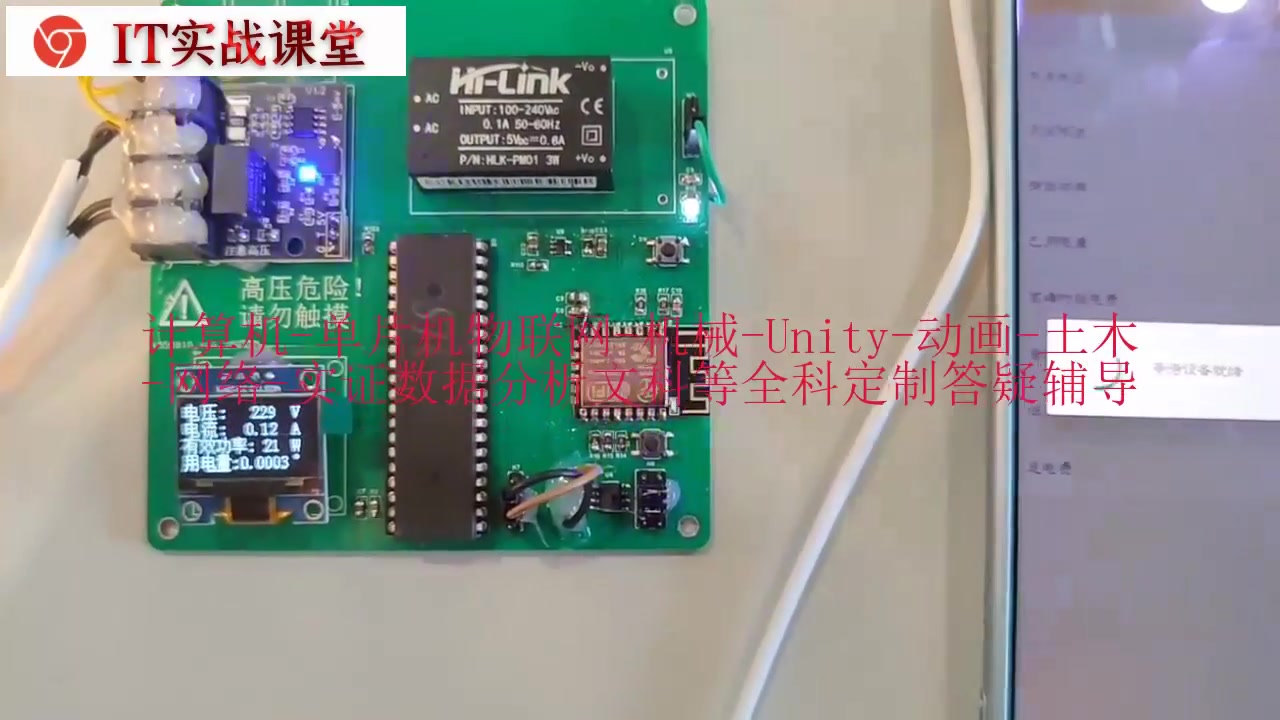

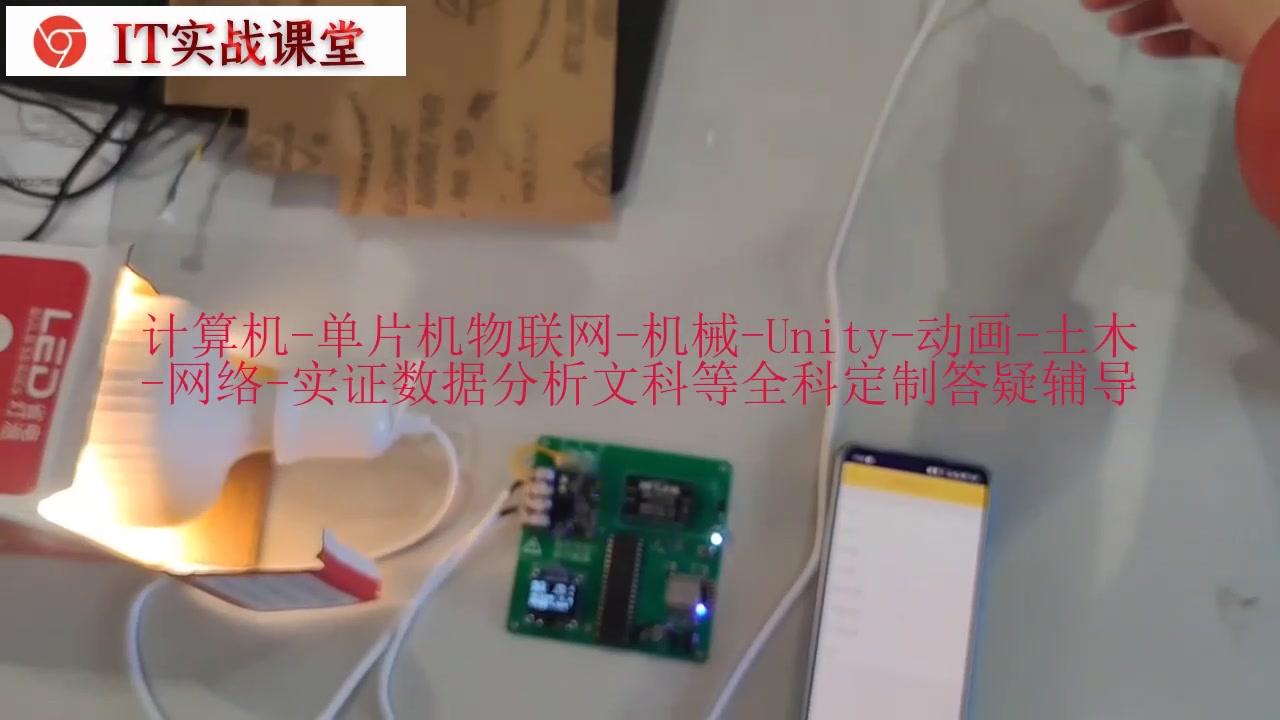

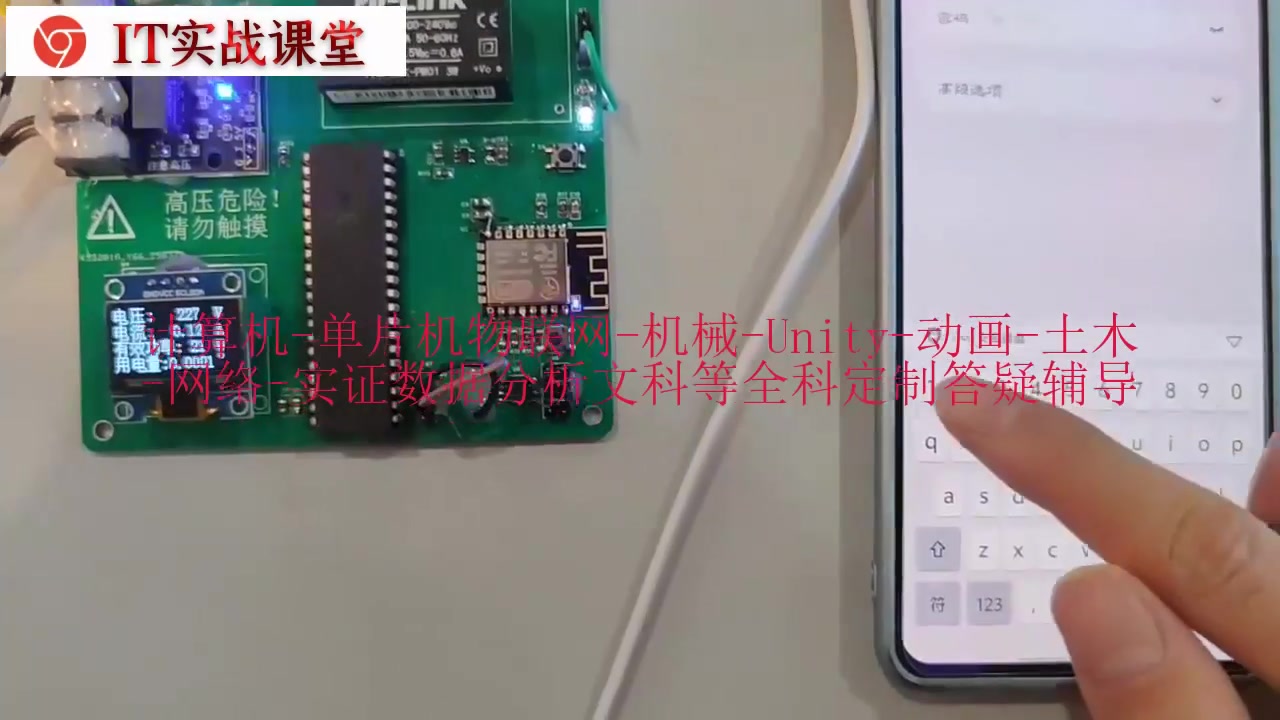

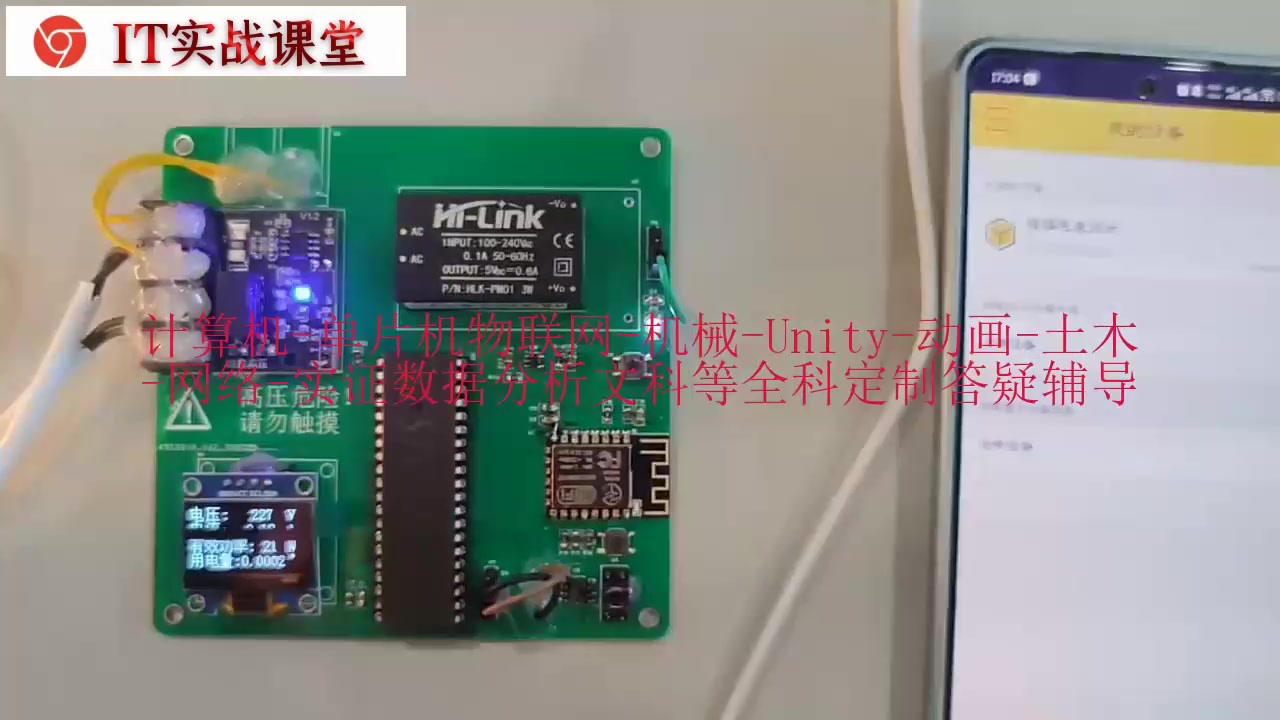

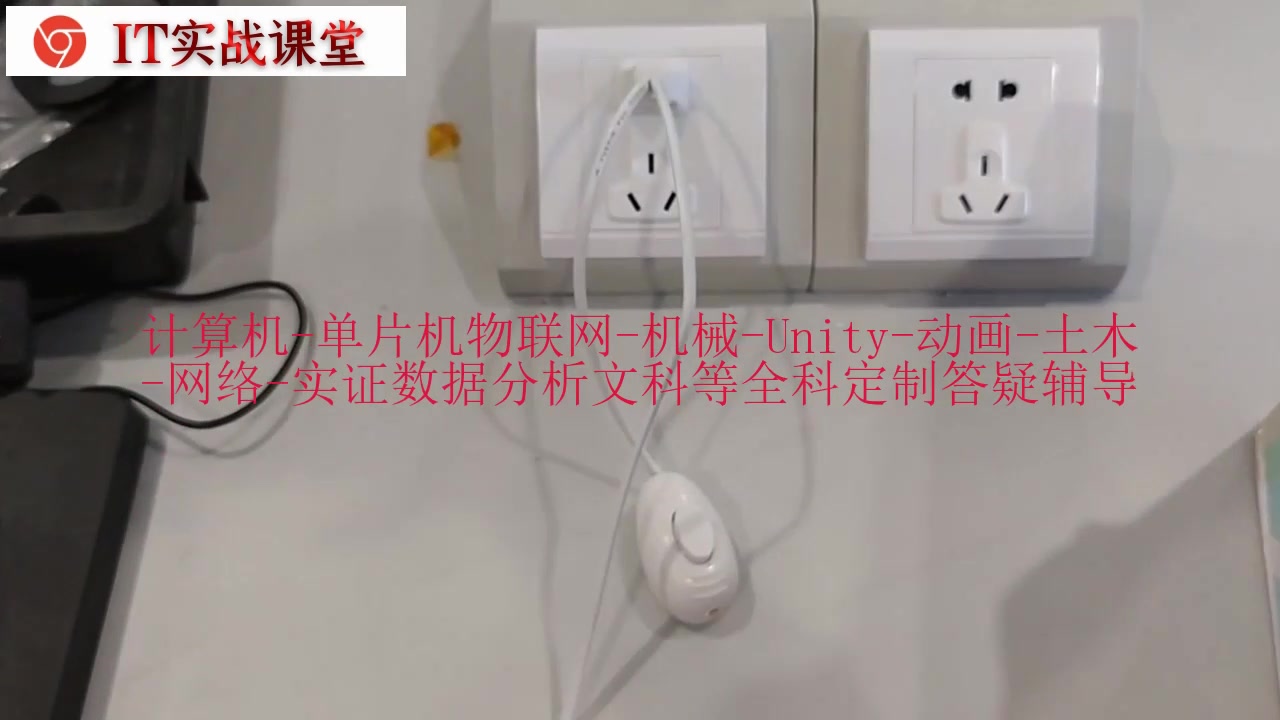

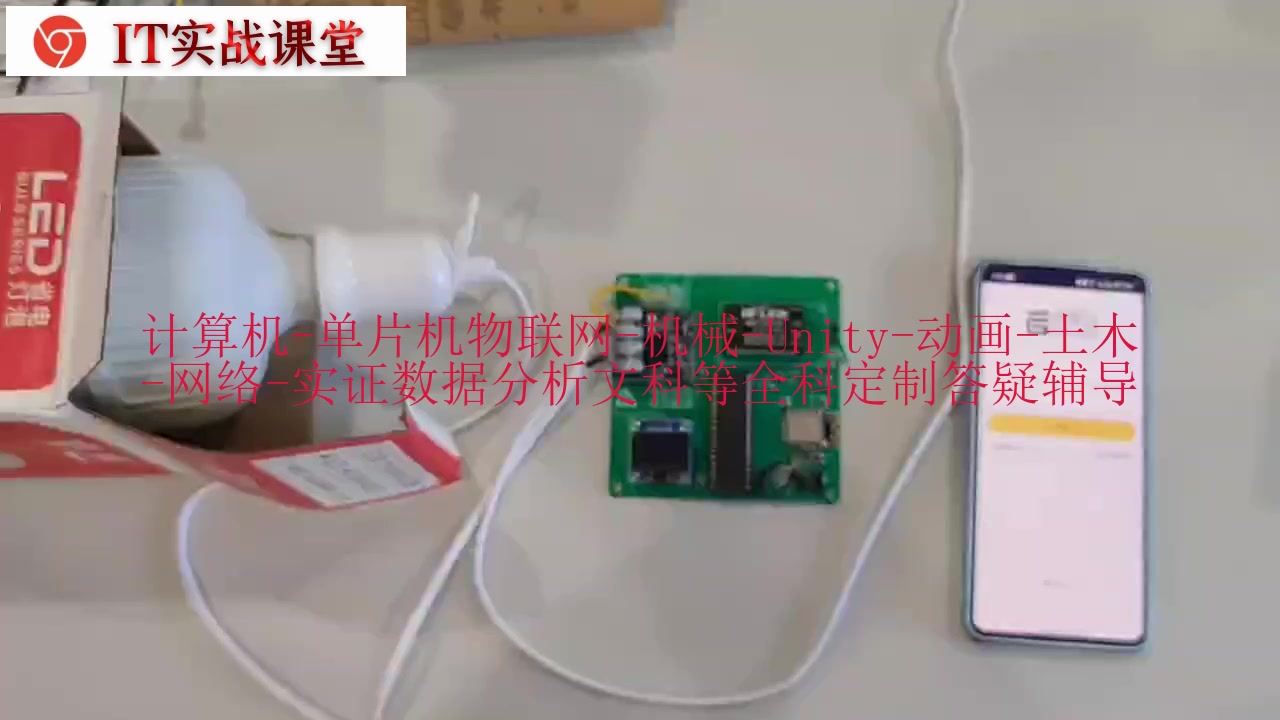

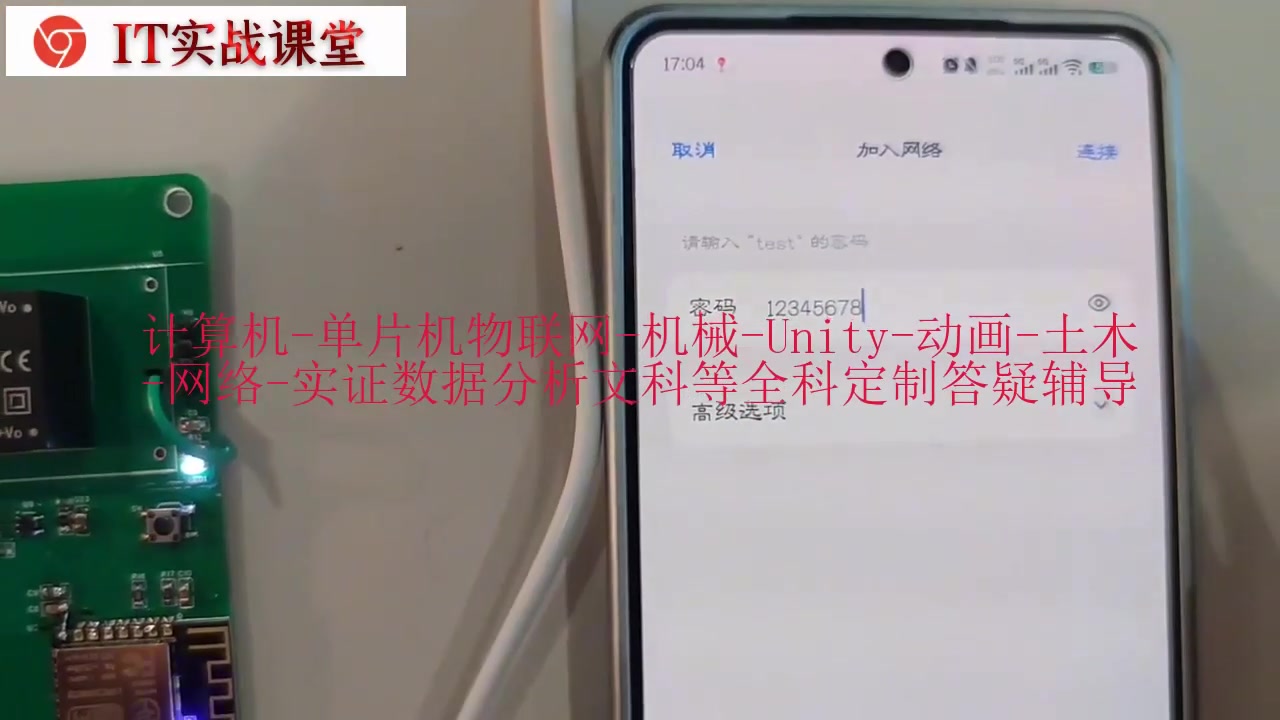

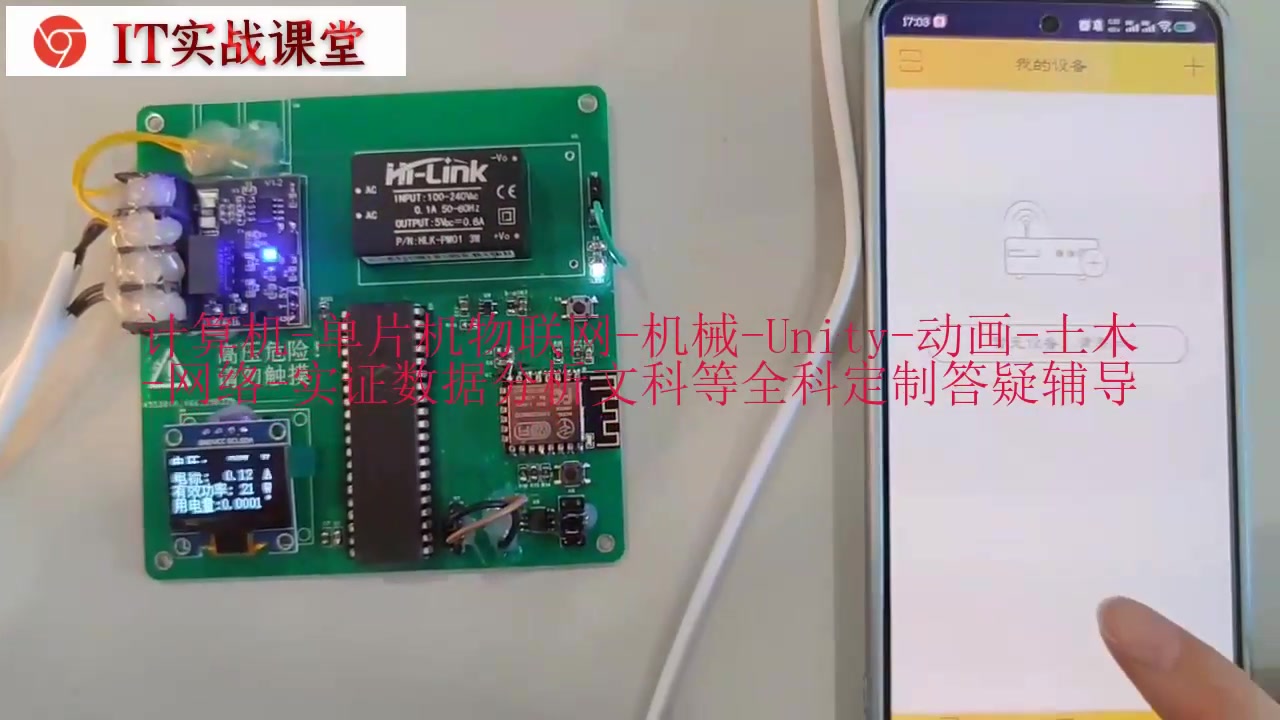

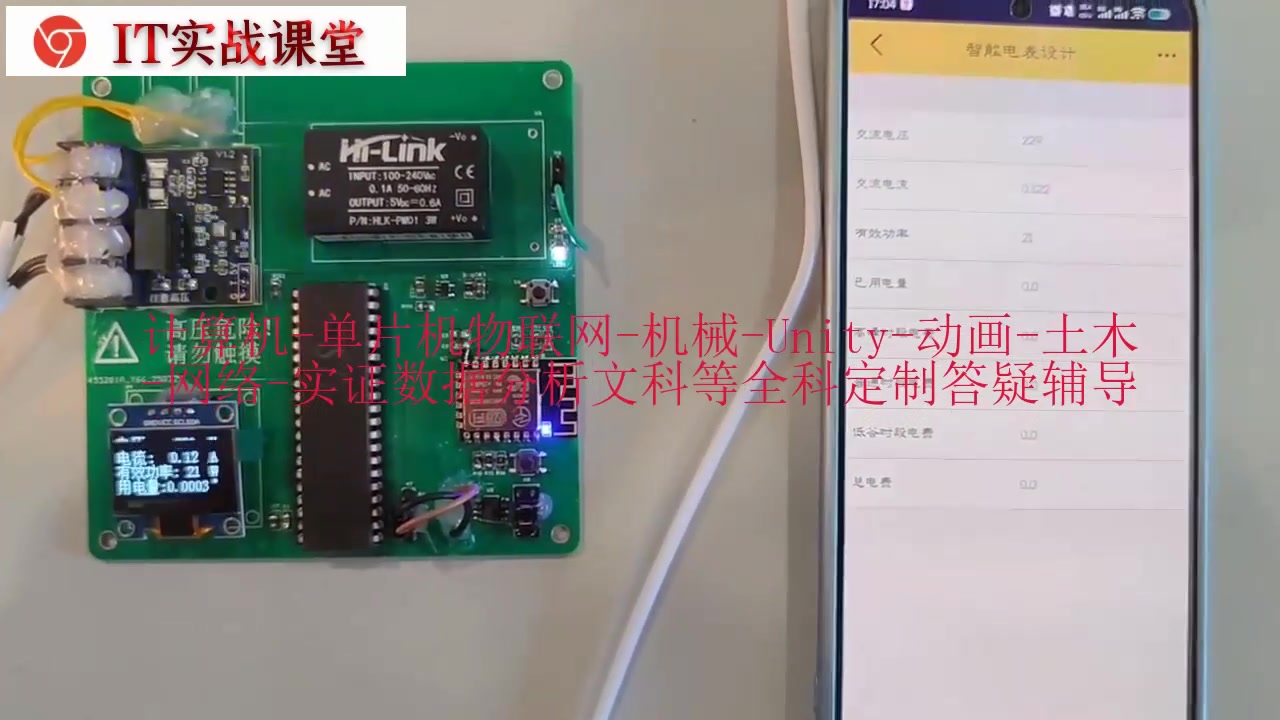

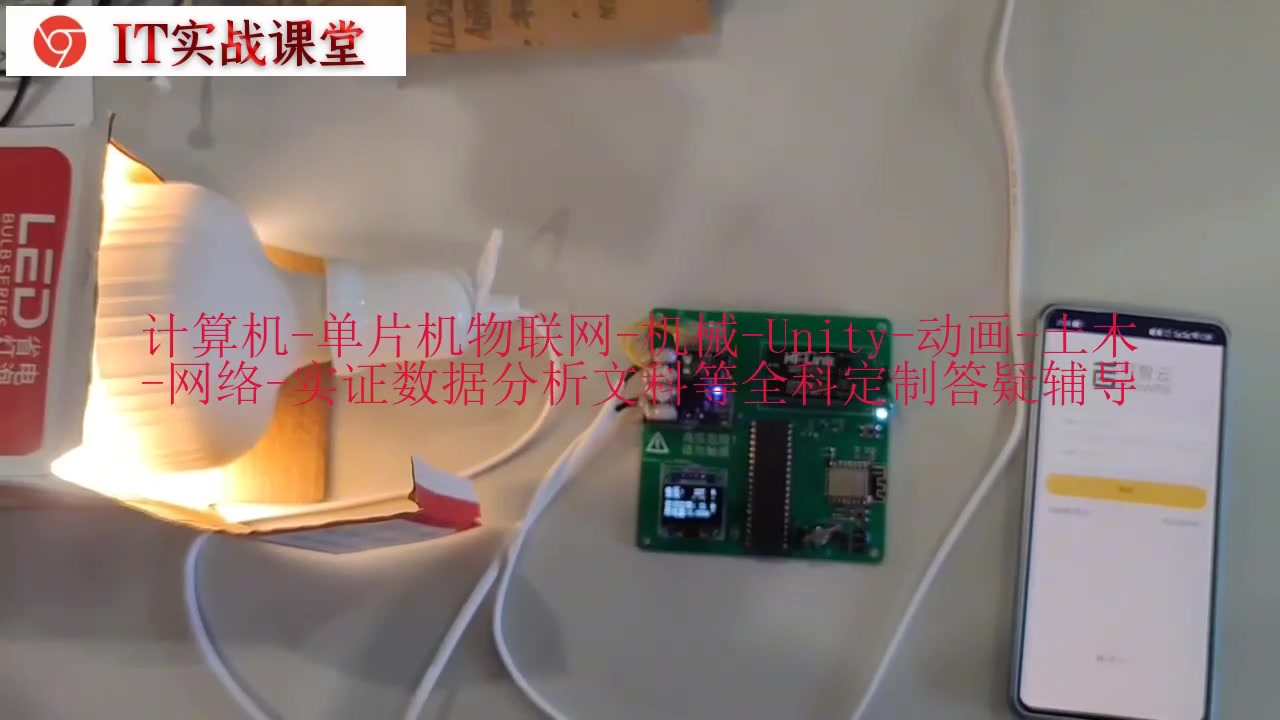

运行结果展示：
