毕业设计题目：基于stm32的智能温控风扇

1. 系统功能概述

• 核心功能：根据环境温度自动调节风扇转速，支持手动控制模式。

• 附加功能：温度显示、报警提示、低功耗待机。

---

2. 硬件层设计

2.1 主控芯片

• STM32型号：STM32F103C8T6（资源适中，成本低）或STM32F407（性能更强）。

• 关键外设：

  • ADC：采集温度传感器模拟信号。

  • PWM：控制风扇电机转速（通过MOS管驱动电路）。

  • GPIO：连接按键、LED指示灯、蜂鸣器。

2.2 传感器模块

• 温度传感器：

  • 模拟输出：LM35（直接接ADC引脚）。

  • 数字输出：DS18B20（单总线协议，抗干扰强）。

• 可选传感器：

  • 湿度传感器（DHT11）：用于环境综合调节。

  • 红外人体感应（HC-SR501）：检测是否有人自动启停。

2.3 执行机构

• 风扇驱动电路：

  • MOSFET管（如IRF540N）驱动直流风扇。

  • 或直接使用PWM调速风扇模块（简化设计）。

2.4 人机交互

• 输入：

  • 按键：切换自动/手动模式，调节转速阈值。

  • 旋转编码器：手动调节转速（可选）。

• 输出：

  • OLED/LCD屏：显示实时温度、风扇转速档位。

  • LED指示灯：模式状态（如绿色=自动，红色=手动）。

  • 蜂鸣器：高温报警（>50℃）。

2.5 通信模块（可选）

• 蓝牙（HC-05）：手机APP调节参数。

• Wi-Fi（ESP8266）：远程监控温度数据。

---

3. 软件层设计

3.1 主程序流程

1. 初始化：

   • ADC（温度采集）、PWM（风扇控制）、定时器、显示屏。

2. 主循环：

   • 读取温度传感器数据（滤波处理，如滑动平均）。

   • 判断当前模式（自动/手动）：

     • 自动模式：根据温度-转速映射表调整PWM占空比。

     • 手动模式：根据按键/编码器输入设置固定转速。

   • 刷新显示屏，检测报警条件。

3.2 控制策略

• 温度-转速曲线（示例）：

  • 温度 < 25℃：风扇关闭（PWM=0%）。

  • 25℃ ≤ 温度 < 35℃：低速（PWM=30%）。

  • 35℃ ≤ 温度 < 45℃：中速（PWM=60%）。

  • 温度 ≥ 45℃：全速（PWM=100%）+蜂鸣器报警。

3.3 低功耗处理（可选）

• 进入Stop模式，通过按键中断唤醒（无人时节省电量）。

---

4. 关键算法

• ADC滤波：采用中值平均法消除传感器噪声。

• PWM平滑调节：避免转速突变（如每次调整步进5%占空比）。

• 温度校准：存储偏移值到Flash，补偿传感器误差。

---

5. 扩展功能（可选）

• 历史数据记录：通过EEPROM/Flash存储温度日志。

• 语音播报：加入SYN6288模块播报实时温度。

• 云平台对接：通过ESP8266上传数据到云端（如ThingsBoard）。

---

6. 安全与稳定性

• 硬件看门狗：防止程序跑飞。

• 过流保护：在风扇驱动电路加入保险丝或电流检测。

• 温度冗余检测：双传感器校验（防单点故障）。

---

系统框图示例

text

[温度传感器] → [STM32 ADC]
                     |
[按键/编码器] → [STM32 GPIO] → [PWM] → [风扇驱动电路]
                     |
[OLED显示] ← [I2C/SPI]   [蜂鸣器/LED]

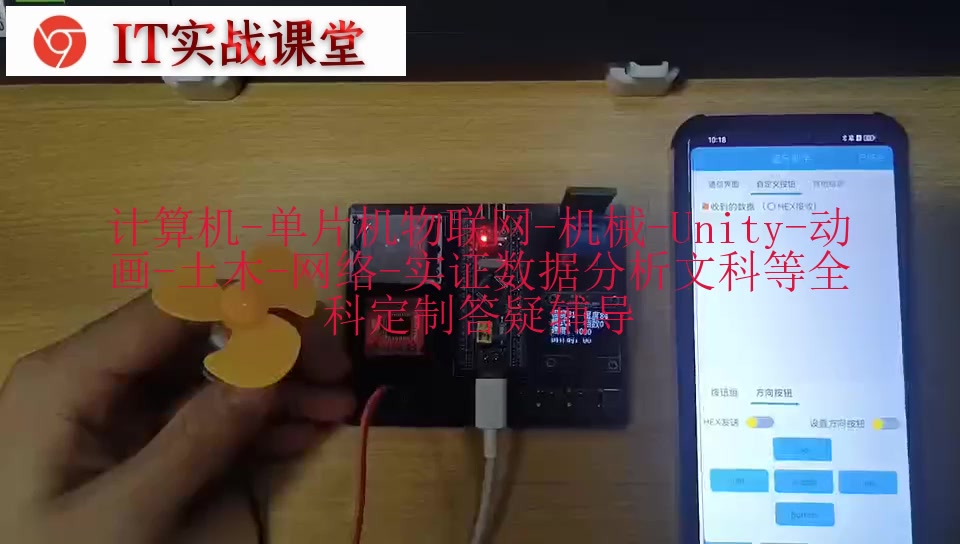

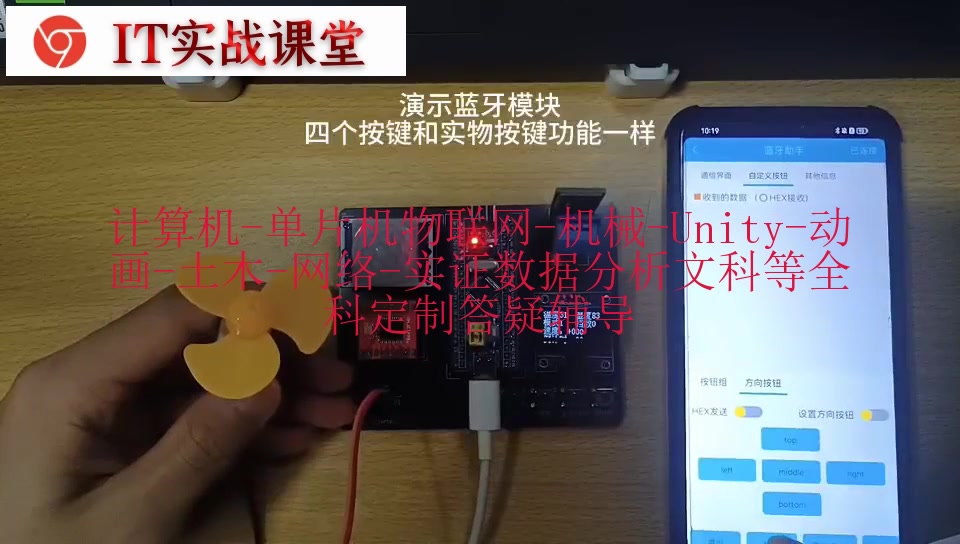

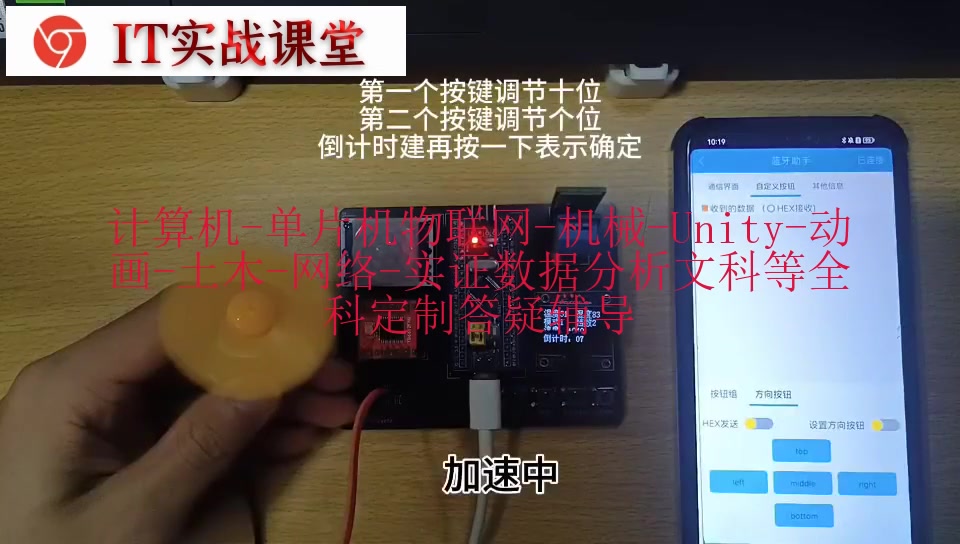

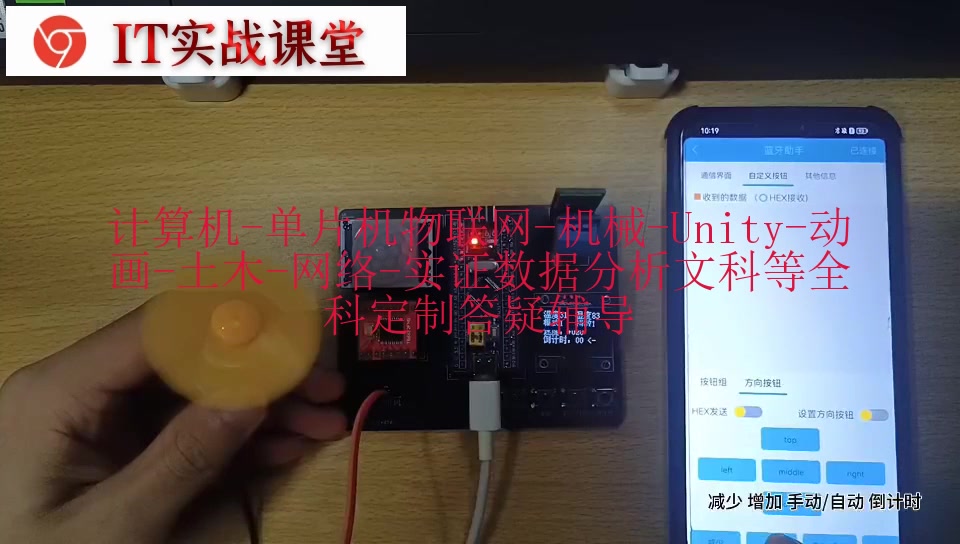

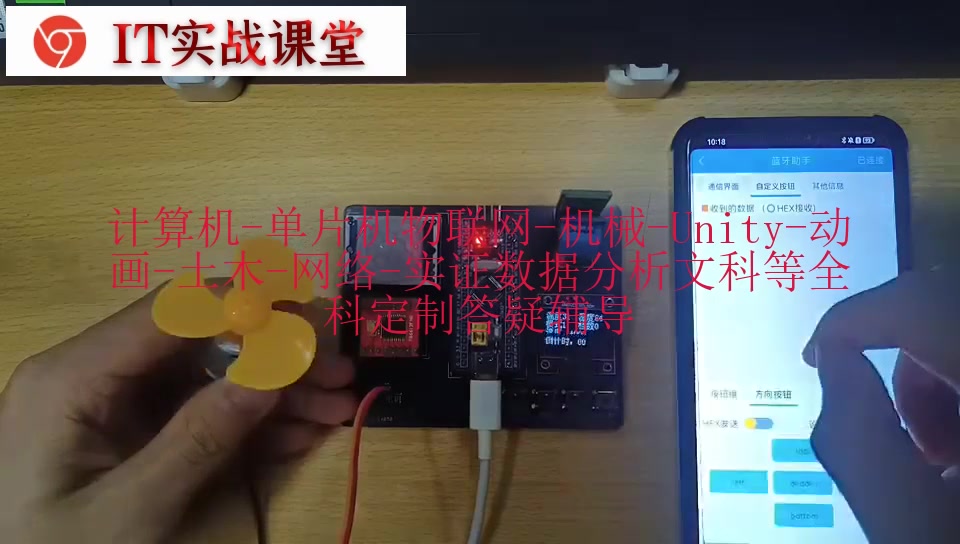

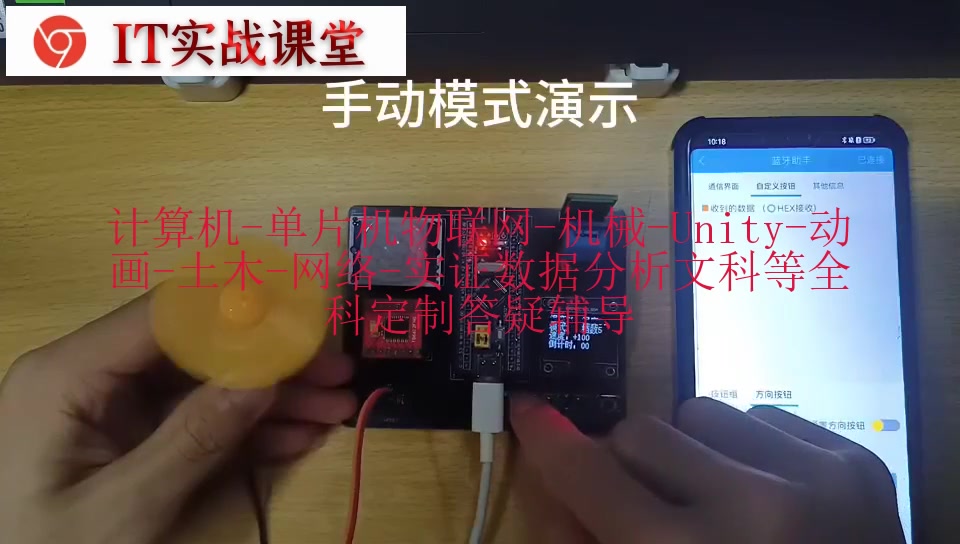

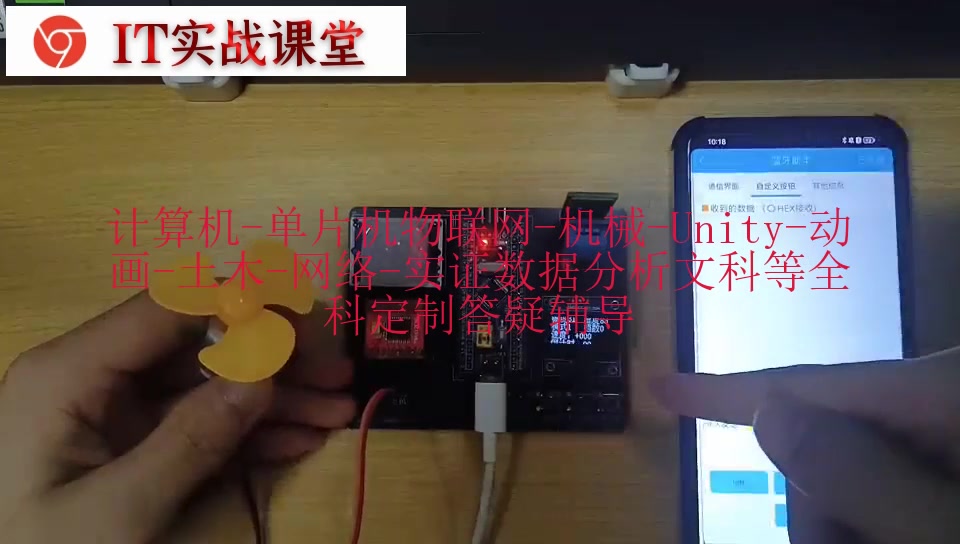

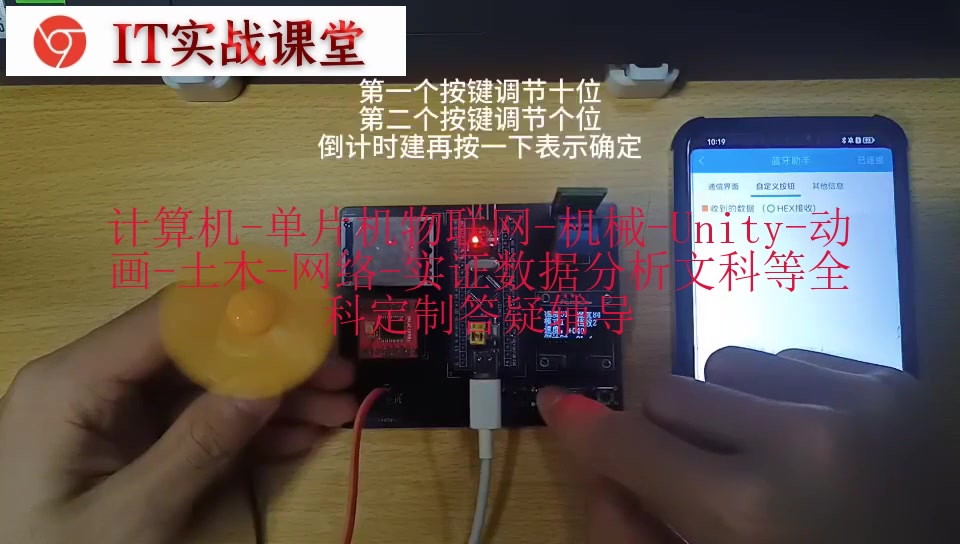

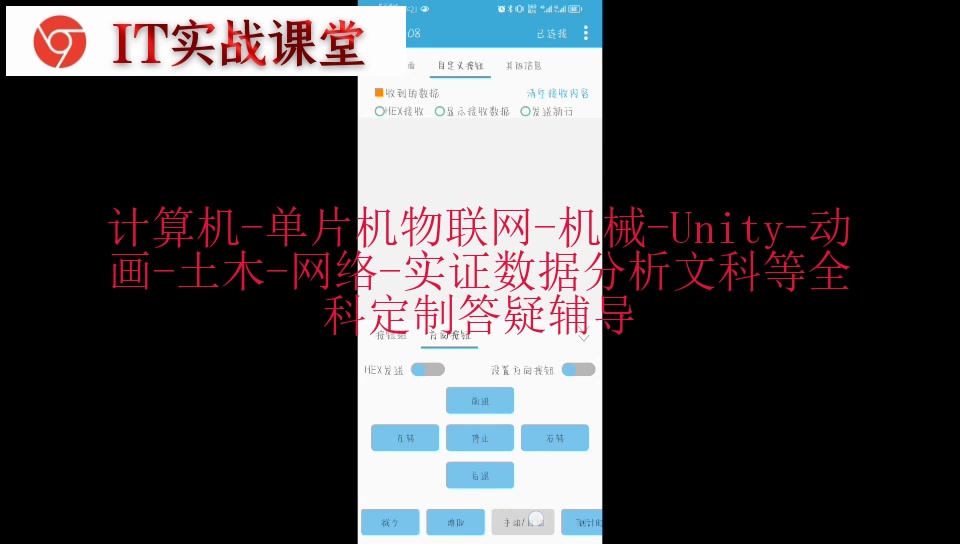

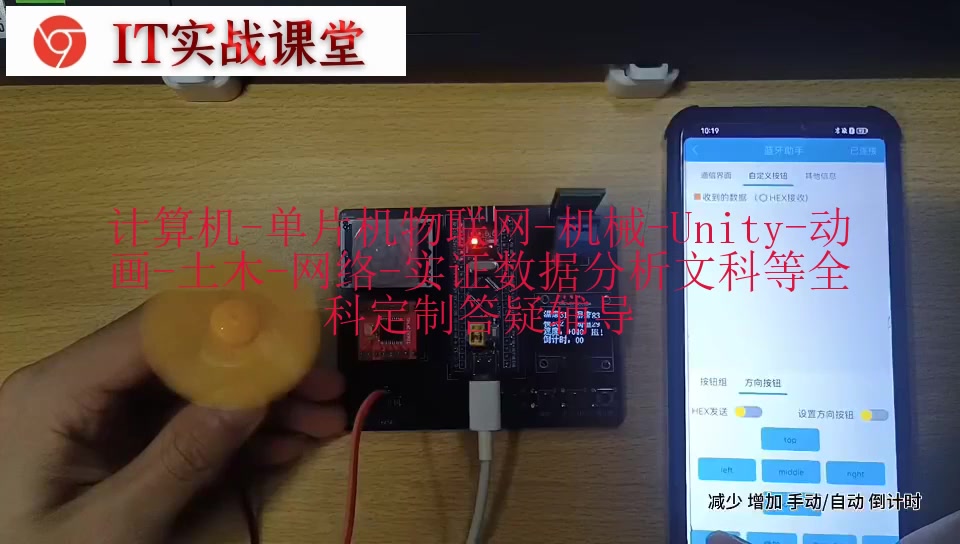

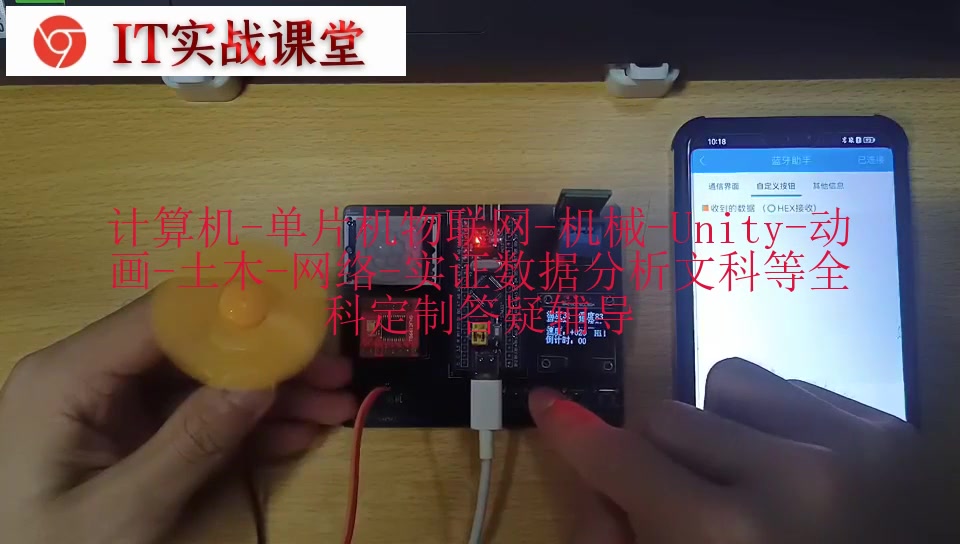

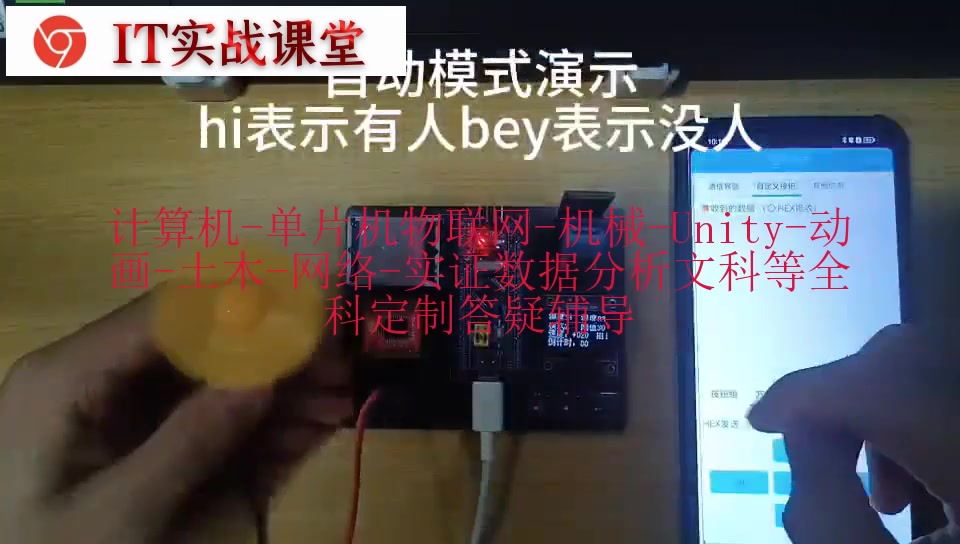

运行结果展示：
