MuMuSheet的片状结构混合驱动系统

一、混合驱动系统工作原理和技术进展

混合驱动系统（人工肌肉）是一种融合生物组织与人工材料的先进驱动技术，通过模拟生物肌肉的收缩机制实现高效能量转换和柔性运动。其核心原理是利用电、光、化学等刺激激活生物肌肉细胞或合成材料，产生收缩-舒张运动，再通过机械结构转化为动作。

（一）混合驱动系统工作原理

1. 生物-机械能量转换

生物驱动单元：以工程化培养的骨骼肌或心肌细胞为核心，通过电刺激（如脉冲电场）触发肌纤维内钙离子释放，引发肌动蛋白与肌球蛋白滑动，产生收缩力。

力传递机制：收缩力通过锚定结构（如C形夹具或人造肌腱）传递至刚性骨架，将线性收缩转化为弯曲、抓取等复杂动作。例如，东京大学机械臂通过“肌腱-指骨”导轨系统实现手指关节转动。

2. 刺激响应控制

电场强度（通常1.5–3.0 V/mm）、脉冲频率（20Hz以上可触发强直收缩）和持续时间（600ms为最佳）是精准控制收缩力的关键参数。

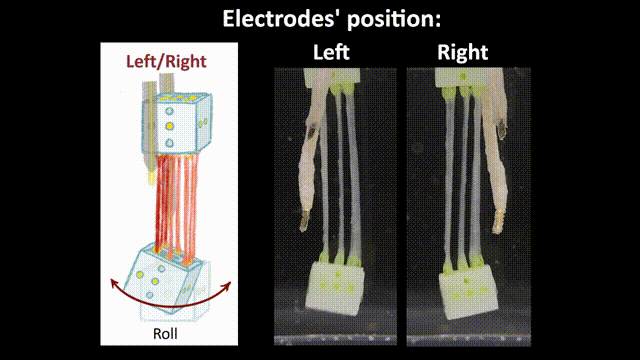

防干扰设计：如东京大学在驱动器两侧增设“玻璃墙”隔离电场，避免多关节动作串扰。

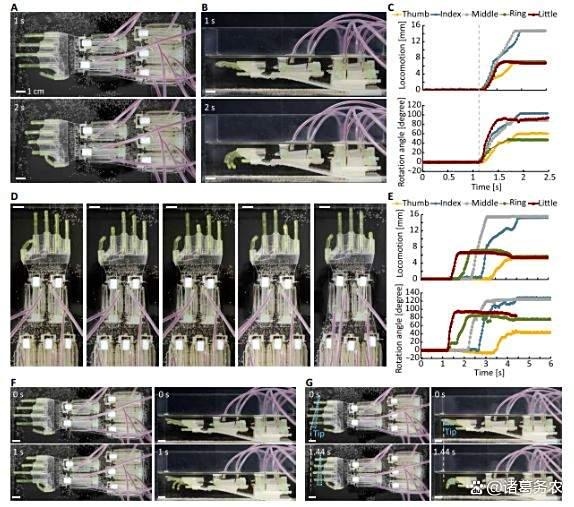

混合驱动机械手

（二）混合驱动系统技术突破性进展

1. 肌肉组织工程

尺寸与寿命突破：东京大学团队开发“MuMuTA”驱动器，将8条人源肌纤维卷成寿司状圆柱体，解决大尺寸肌肉内部细胞坏死难题，将驱动单元尺寸从1厘米提升至18厘米，工作寿命延长至178天。

收缩力提升：通过优化培养条件（如减少细胞外基质、增加成肌细胞密度），肌肉环收缩力达2.6–8mN，接近胎儿肌肉水平（4.6mN/mm²）。

快速培养技术：仅需8天即可形成成熟肌小节结构（α-actinin条纹明显），支持室温环境运行（26℃性能接近37℃）。

2. 驱动结构创新

防扭结锚定接口：采用C形PDMS锚定器表面涂覆MPC聚合物，减少肌肉与机械界面摩擦，使弯曲效率提升2倍。

多关节协同设计：夹持机器人三组肌肉环串联实现协同弯曲，抓取力达传统肌肉条的1.6倍；蠕动机器人拮抗肌肉堆栈（每栈4环）产生5.9mN合力，结合屏蔽电极实现定向运动。

3. 系统集成与控制

模块化扩展：肌肉环单元支持快速组装多关节系统，如五指机械臂各手指独立控制。

能效优化：生物混合驱动能量转换效率超传统电机（如心肌驱动能耗降低60%），且具备化学能自供给潜力。

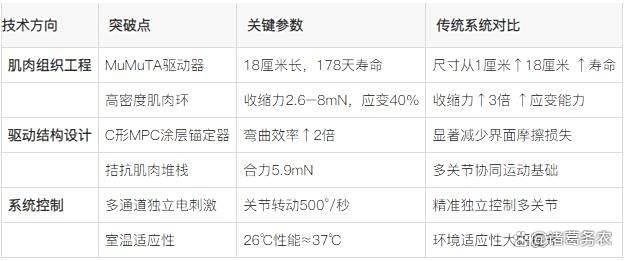

下表总结了人工肌肉驱动系统的主要技术突破及其性能参数：

混合驱动人工肌肉主要性能和技术突破

（三）混合驱动系统应用场景与挑战

1. 应用前景

医疗康复：高仿生假肢（如18厘米机械手实现精细抓握）、植入式肌肉补片；

精密操作：微创手术机器人、细胞操作工具（利用微米级操控能力）；

药物测试平台：人源肌肉收缩力变化可直观评估药物毒性或疗效。

2. 当前技术瓶颈

能量供给：依赖外部刺激（如电极），自主供能（如光遗传学调控）仍在研发中；

运动连续性：缺乏天然伸肌机制，需依赖浮力或弹性材料回位，限制连续动作；

规模化生产：肌肉组织培养成本高，与机械部件集成工艺复杂。

（四）总结：混合驱动系统发展趋势

1. 未来方向

智能控制升级：引入光遗传学替换电极，实现无线精准刺激；

性能强化：添加生长因子训练肌肉，或引入弹性材料构建双向驱动（伸-屈拮抗）；

跨学科融合：结合AI优化运动算法，探索4D打印动态响应材料适配复杂环境。

2. 小结:

混合驱动系统正经历从“实验室原型”到“工程应用”的关键跃迁。生物肌肉的高效能量转换与合成材料的可设计性结合，为机器人柔性驱动提供了全新范式。随着组织工程与微机械技术的深度协同，未来有望在医疗、救援、精密制造等领域实现突破性应用。

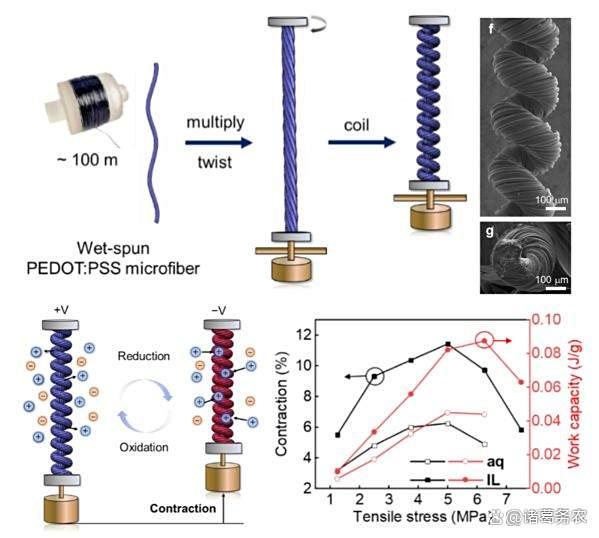

轻量型混合结构人工肌肉

二、混合驱动系统在人形机器中应用的相对优势

混合驱动系统（人工肌肉）在人形机器人中的应用，结合了生物启发式驱动与机电技术的优势，正在推动机器人向更高效、更拟人的方向发展。

（一）核心优势

1. 高功率密度与爆发力

液压驱动：功率密度达20-30 kW/kg（电机仅4-8 kW/kg），可输出持续扭矩5倍的峰值扭矩，支撑跳跃、搬运等大动态动作（如Atlas后空翻）。

电液混合驱动：结合电驱精度与液压力密度，实现高响应（伺服阀频响达1000Hz）与抗冲击性（液压油缓冲10倍自重冲击）。

2. 环境适应性与鲁棒性

液压系统在宽温域（-50℃~150℃）、防尘防水环境中稳定运行，优于电机（-20℃~80℃受限）。

人工肌肉材料（如介电弹性体）可通过电/化学刺激变形，适应复杂形变需求。

3. 能量效率与仿生运动

生物混合驱动（如培养肌纤维）能效比传统电机高60%，且具备化学能自供给潜力。

拟人化运动更自然，如液压驱动关节模拟肌肉收缩，实现类人步态（Walker S2行走速度达2m/s）。

（二）现存不足

1. 系统复杂性与维护成本

液压系统需定期更换油液、检查密封，维护成本高；管路易泄漏，增加故障率。

生物混合驱动需培养活体肌肉组织，寿命仅178天（东京大学MuMuTA），且规模化生产难。

2. 控制精度与连续性局限

液压驱动角度精度（0.1°~1°）低于电机（0.001°~0.01°），运动平滑性不足。

人工肌肉缺乏天然“伸肌”机制，需依赖弹性材料回位，限制连续动作能力。

3. 能源与集成挑战

液压系统依赖外部泵站，整机笨重（如Atlas需背蓄电池和液压站）。

电驱动虽轻量化（如空心杯电机体积减1/3），但力密度仅为液压的1/10，爆发力不足。

（三）技术进展

1. 驱动结构创新

模块化关节：广汽研发一体式谐波减速关节，同体积下刚性提升50%、重量仅300克；行星减速关节支持5倍过载（1100N·m）。

轻量化材料：Walker S2采用航空铝合金3D打印骨架+柔性关节，实现高强度轻量化（负载15kg）。

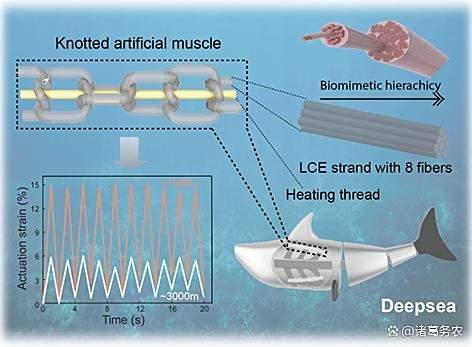

仿生绳结人工肌肉

2. 智能控制突破

群体协同：优必选Walker S2通过“群脑网络2.0+Co-Agent”实现多机协作，任务成功率从78%提升至91%。

算法优化：分层强化学习框架实现动态步频调节（如2m/s高速行走），Sim2Real技术加速算法迁移。

3. 能源管理革新

优必选全球首创3分钟自主换电技术，双电池热插拔+双臂协同操作，支持7×24小时作业。

恒驱电机开发超静音无刷电机，结合蜗轮蜗杆传动，灵巧手输出12.5N指尖力（耐久8万次）。

4. 产业生态协同

卧龙电驱与智元机器人共建“硬件-算法-场景”闭环，电机电磁参数与AI奖励函数联合优化，能效提升26%。

祥鑫科技战略投资恒驱电机，垂直整合“结构件→动力系统→整机”产业链。

（四）未来趋势

1. 技术融合

光遗传学替代电极：无线刺激人工肌肉，提升控制自由度。

4D打印动态材料：自适应环境的结构变形，增强运动灵活性。

2. 智能化升级

AI驱动硬件协同：如广汽低压伺服驱动器（体积功率比38kW/dm³）结合类脑芯片，优化实时响应。

开源生态：智元机器人计划开源灵犀X1关节标准，吸引开发者共建生态。

3. 商业化路径

成本下探与量产：2026年广汽推动自研关节批量应用，祥鑫科技构建“10万台/年”产能。

场景深化：医疗康复（肌肉补片）、精密制造（微米级操作）成为高潜力领域。

（五）总结：优势与挑战并存，协同进化是核心方向

混合驱动系统正从实验室迈向工程化，其核心价值在于融合生物高效能与机电可控性。未来突破需依赖三要素：

1. 材料革新（如耐折柔性关节、自修复密封）降低维护成本；

2. 智能控制（光遗传学/AI算法）解决运动连续性难题；

3. 生态协同（硬件-算法-数据闭环）加速规模化落地。

三、混合驱动系统材料技术进展与局限性

混合驱动系统（人工肌肉）是融合生物组织与合成材料的先进驱动技术，其性能高度依赖材料技术的突破。

（一）混合驱动系统涉及的核心材料技术

1. 智能材料驱动体系

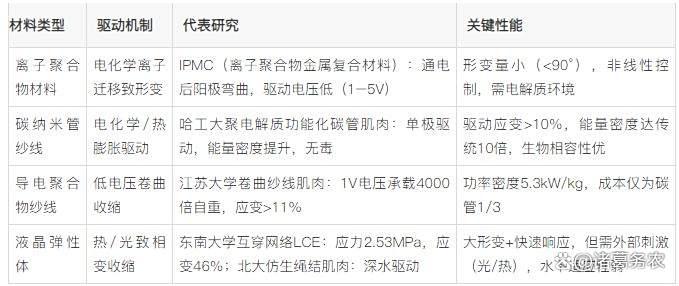

混合驱动系统核心材料及性能特征

2. 生物混合驱动体系

工程化肌肉组织：C2C12成肌细胞+水凝胶基质，通过电刺激触发收缩；

微藻赋能肌肉（MAM）：光合微藻（如Chlamydomonas）与肌细胞共培养，原位供氧供能，收缩力提升3倍；

局限性：需恒温培养（37℃），寿命短（<6个月），规模化生产难。

3. 捻卷型聚合物纤维（TCPF）

尼龙等纤维加捻卷绕成型，热/电化学驱动；

优势：应变>40%，负载达人体肌肉100倍，能量密度5.3kW/kg；

挑战：迟滞效应显著，疲劳寿命不足10⁴次循环。

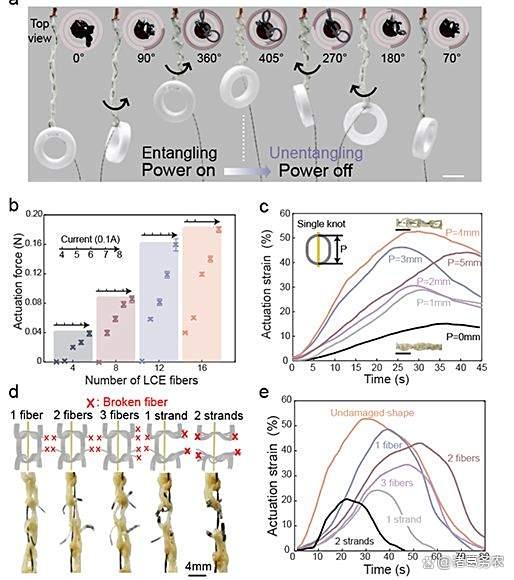

平结人工肌肉的驱动性能

(二) 材料技术不足对混合驱动系统性能的限制

1. 驱动力与应变瓶颈

多数材料驱动应力不足：LCE早期应力仅0.5MPa（远低于生物肌肉的0.35MPa）8，IPMC负载力仅数毫牛；

大应变伴随结构失效：TCPF大变形下易发生纤维解捻或断裂。

2. 控制精度与响应迟滞

非线性迟滞：IPMC和TCPF的形变-刺激关系呈强非线性，需复杂标定；

响应速度慢：LCE热驱动需秒级恢复，电化学驱动频响<10Hz710，难以支持高速运动。

3. 环境适应性局限

水下驱动能力弱：传统LCE在深水中失效，介电弹性体易被高压击；

温湿度敏感：液晶弹性体性能受温度波动影响显著，IPMC在干燥环境失活。

4. 寿命与成本制约

生物混合材料寿命短（<178天），且活体培养成本高昂；

贵金属电极（IPMC）或碳纳米管材料难以规模化应用。

（三）理想材料应具备的性能特征

1. 机械性能

高应力/应变：驱动应力>2MPa（接近生物肌肉），应变>20%以支撑复杂动作；

抗疲劳性：循环寿命>10⁶次（如江苏大学导电聚合物纱线耐久性达8万次）；

低迟滞：形变-刺激关系线性化，减少控制复杂度。

2. 能量效率与环境适应性

低驱动电压：≤1V（如卷曲纱线肌肉6），降低能耗与安全风险；

全环境驱动：耐深水压（仿绳结肌肉支持3000m深海7）、宽温域（-50~150℃）；

自供能潜力：如微藻光合作用供能9或水合诱导收缩。

3. 生物相容性与智能化

无毒材料：聚电解质功能化碳管、导电聚合物纱线替代重金属电极；

多刺激响应：电/光/热/化学多模态驱动（如IPCC材料实现电/热双触发）；

自感知能力：驱动-传感一体化，实时反馈形变状态。

4. 可制造性与成本

低成本原料：尼龙、聚氨酯等聚合物替代碳纳米管；

标准化工艺：解决TCPF卷绕结构无设计准则问题，支持批量生产。

（四）总结：未来突破方向：

1. 理想材料的技术路径

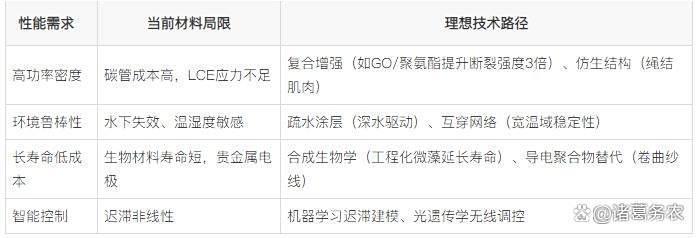

混合驱动人工肌肉理想材料的技术路径

2. 总结

混合驱动系统的进化本质是材料性能的跃迁：从依赖贵金属电极的IPMC，到低成本导电聚合物纱线；从空气环境受限的LCE，到深水自适应的绳结结构。理想人工肌肉材料需兼具 “生物级效能”（高效能力传导）、“环境无感适应”（全场景鲁棒性）及“制造友好性”（低成本标准化）。未来突破将依赖仿生结构设计（如绳结肌肉）、复合功能化（GO增强聚氨酯5）与活体材料合成生物学（微藻供能9）的交叉创新，最终实现人工肌肉在医疗机器人、深海探测等场景的规模化落地。

生物混合机器蚊虫（Ai图）
