一、HDFS的数据存储流程

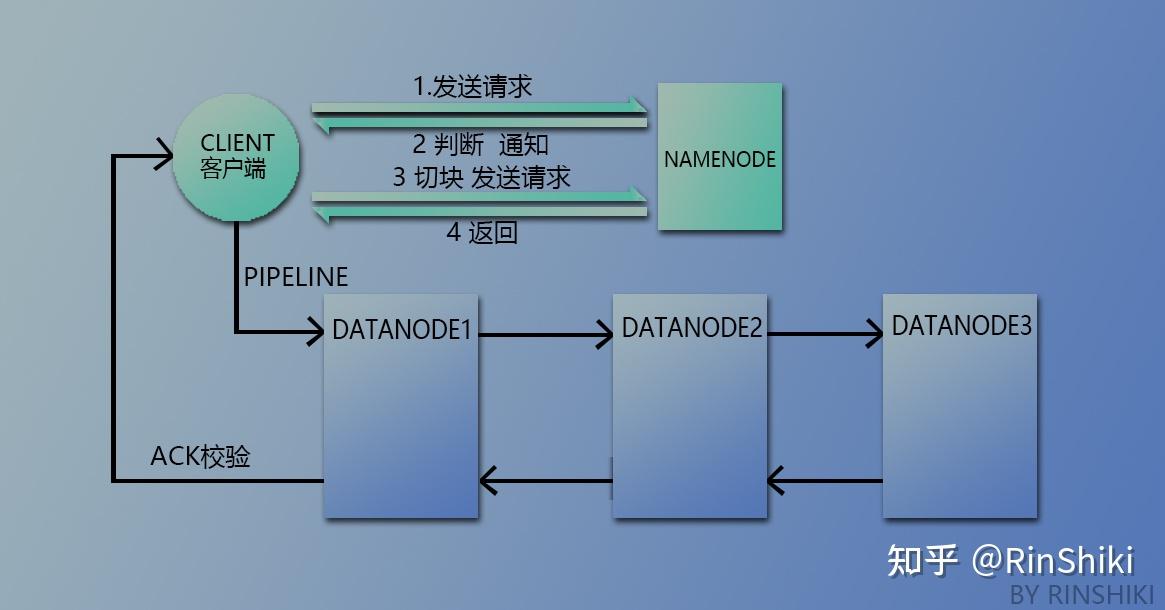

HDFS存储流程图

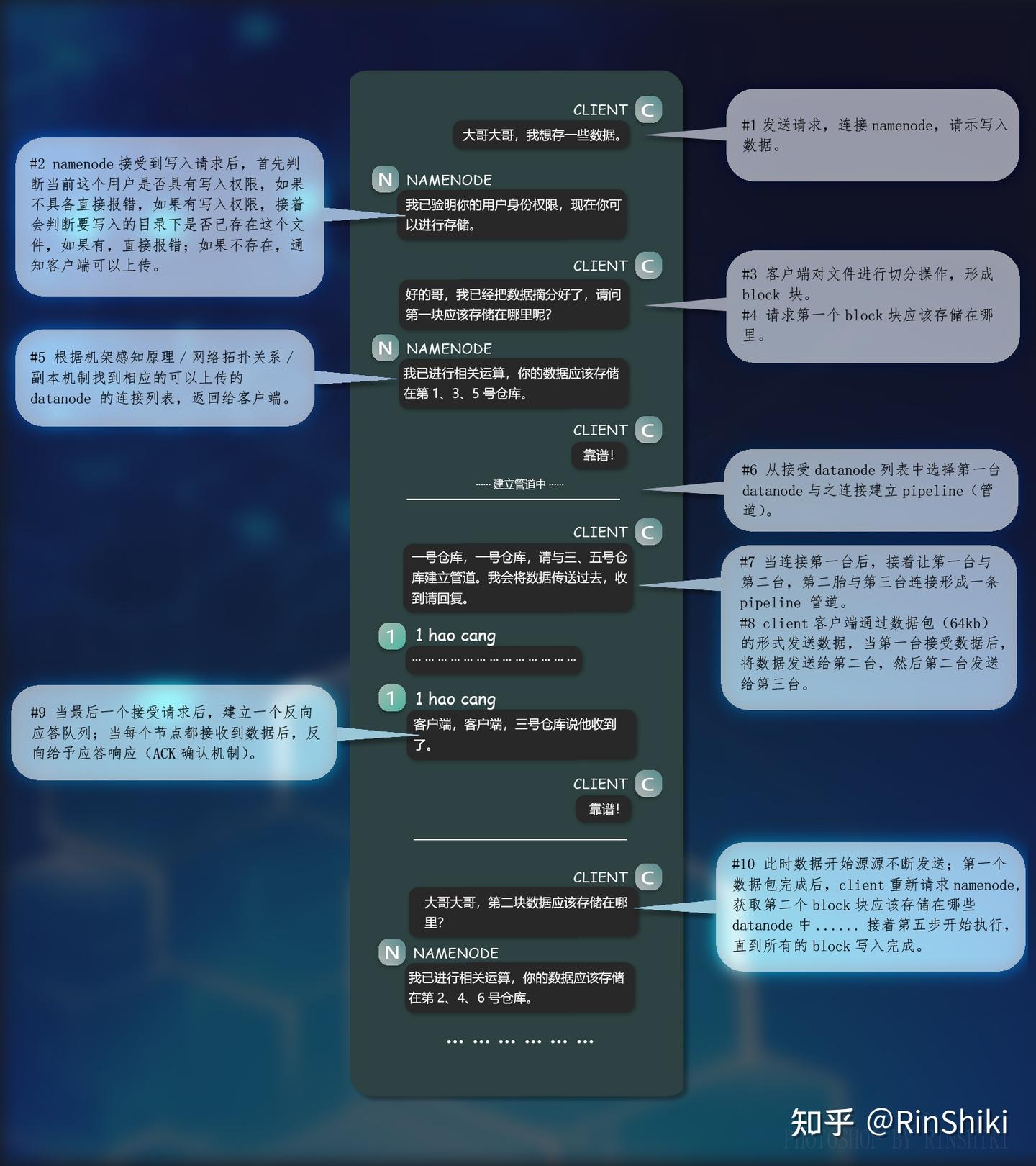

HDFS数据存储流程（对话）

1. 用户输入：hdfs dfs -put aa.MP4 /input/aa；
2. 客户端（client）向NameNode 发送写入数据的请求；
3. Namenode收到客户端的请示之后，开始综合判断：
   1. 用户是否又写入请求？
   2. 用户指定的路径是否有这个文件？
   3. 硬盘剩余空间是否足够容纳文件？是否足够存储型的数据块？
   4. 综合判定通过之后，应答客户端写入需求。
4. 客户端开始执行分块操作，把文件拆分成一个个大小为 128 Mb 的block块。
   1. 解释：比如aa.mp4大小是400Mb，那么会分成四个128Mb的block块。前三个block块使用完全，最后一个依旧占据128Mb的空间，但仅存储16Mb内容。
   2. 默认大小是128mb，当然也可以通过配置更改；
   3. 客户端在切好块之后，向NameNode请求第一个blcok块存储在哪几台datanode机器上。
5. NameNode开始分析：
   1. 根据机架感知原理，匹配相邻或者性能最优的机架等;
   2. 网络拓扑关系,不同区域的网段,相邻或者性能最优的等;
   3. 多副本机制,保证数据的可靠性。
   4. NameNode分析好之后，以列表的形式 例如【datanode1,datanode2,datanode3】返回给客户端；
6. 根据NameNode返回的列表信息，开始建立pipeline 管道。
   1. 分别建立 客户端 与-node1 ，-node1与--node2 ， node2与-- node3之间的管道连接。
7. 开始传输数据，以每个数据包最小单位64kb开始传输，通过管道：以最小数据包 64kb的形式：
   1. 分别传输到node1，node1转存给node2，node2转存给node3；
   2. 以数据流的形式进行流通。
8. 一个完整的block传输完毕之后，启动ACK校验，每一个datanode成功的写入数据之后会向namenode报备；
   1. 客户端会等待namemnode或者通过其他机制，例如心跳机制来验证数据是否正确写入。
   2. datanode的心跳，和namenode的元数据信息相结合，来跟踪数据库的健康状态。
9. 期间如果ack校验不完整。
   1. 同时HDFS的心跳机制也会捕捉到是哪个节点出现的问题 ；
   2. 然后开启恢复机制，多副本存储，重新分配新的节点，告诉客户端，让客户端向其发送新的block数据。
   3. 而原来挂掉的这会被清理掉。
   4. 由上述步骤，第一个blcok传输完毕。开始第二个block的存入。开始询问namenode，然后重复第7不之后的步骤，直到最后以一个传输完毕。

二、HDFS的数据读取流程

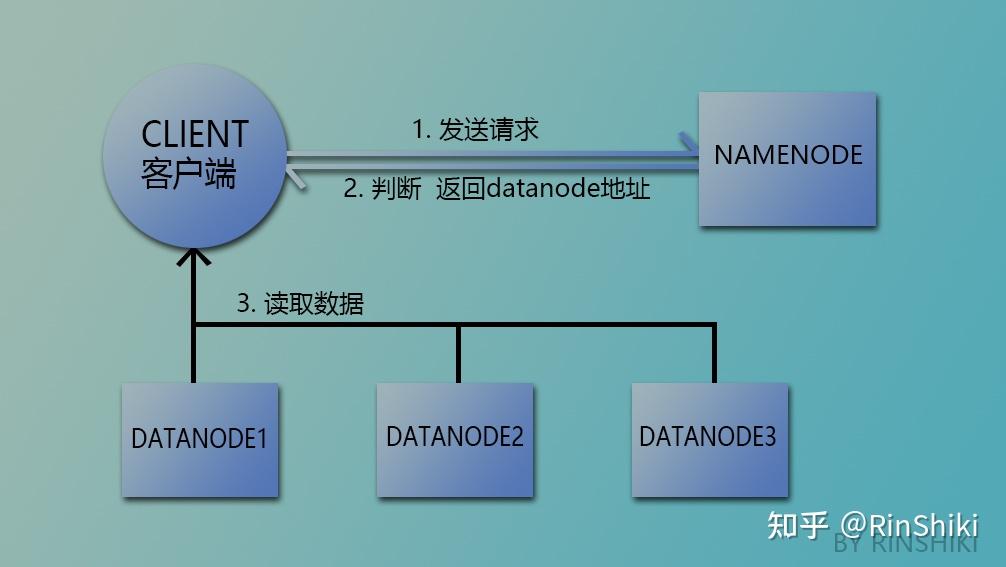

HDFS数据读取流程图

1. 连接namenode，发送读取某数据的请求；
2. namenode首先判断该用户是否具备读取数据的权限；根据机架感知原理、网络拓扑关系、副本机制，返回部分或者全部datanode的地址；
3. 客户端接收部分或者全部block列表后，并行连接datanode节点，开始读取数据；
4. 读取完成后，会再次请求namenode剩余datanode节点；直到全部block读取完毕。
5. 按照block进行排序、拼接、合并，此时用户就可以看到最终文件。
