一、人类步态能量回馈机制模拟

人类步态中的能量回馈机制模拟是一个涉及生物力学、仿生工程和能量回收技术的交叉领域研究。

（一）人类步态能量回馈机制原理

1. 弹性势能存储（跟腱系统）

• 支撑相中期：踝关节跖屈时跟腱储存约35J弹性势能
• 推进相释放：释放效率达60-70%，降低代谢能耗17%

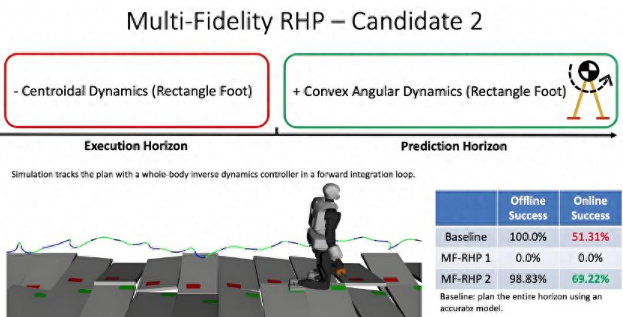

人形机器人自适应步态规划算法

2. 动力学耦合

• 膝关节屈伸与髋关节摆动相位差形成能量传递链
• 倒立摆模型中重心轨迹优化实现势能-动能转换

3. 神经肌肉控制

• 预激活机制：着地前80-120ms腓肠肌提前激活
• 刚度调节：肌肉协同收缩实现变刚度控制

(二) 模拟方法体系

1. 动力学建模

• 弹簧-阻尼模型：Kelvin-Voigt模型拟合肌腱特性
• 肌骨模型：OpenSim平台实现42块肌肉的Hill-type建模

2. 能量流分析

• 逆向动力学计算关节功率
• 能量环流系数计算（ERC=回馈能量/总能耗）

3. 硬件实现技术

• 变刚度执行器：串联弹性驱动器（SEA）
• 相位控制：基于IMU的步态相位检测系统

(三) 工程应用方向

1. 外骨骼设计

• Ottobock仿生踝足系统：储能效率提升40%
• 哈佛Soft Exosuit：织物式肌腱实现3.5J/步回收

2. 假肢技术

• Össur Proprio Foot：自适应地形能量调节
• 磁流变阻尼膝关节：实时刚度匹配

3. 新型能量采集

• 压电纤维织物：步行发电密度达1.1mW/cm²
• 惯性摆发电装置：非线性共振提升转换效率

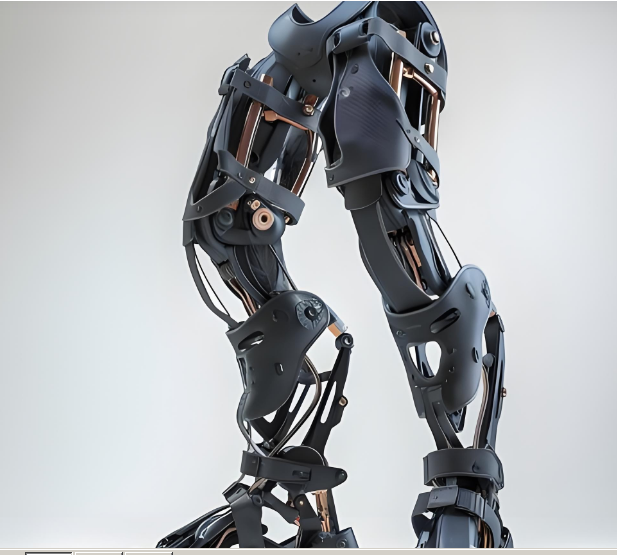

外骨骼设计

(四）关键技术挑战

1. 动态匹配问题：步频变化（0.8-2.2Hz）时的阻抗适配
2. 能量传递损失：现有传动系统效率不足65%
3. 控制延迟：肌电信号检测存在80-150ms滞后
4. 人机耦合振荡：交互力导致的频率共振风险

(五) 前沿研究方向

1. 仿生材料应用

• 形状记忆合金肌腱：应变恢复率>95%
• 碳纤维复合层压板：比储能密度达120J/kg

2. 智能控制算法

• 强化学习策略：Deep Deterministic Policy Gradient
• 代谢成本预测模型：基于氧耗率的实时优化

3. 能量网络拓扑

• 分布式储能架构：多关节能量路由算法
• 混联式回馈系统：机械储能与电能转换协同

该领域正在向第三代智能能量回馈系统发展，其核心特征包括：① 本征柔顺性 ② 代谢成本闭环 ③ 环境自适应学习。最新研究显示，通过拓扑优化的人机能量协同系统可使行走代谢成本降低23%，这为未来康复医疗和增强型外骨骼提供了新的技术路径。

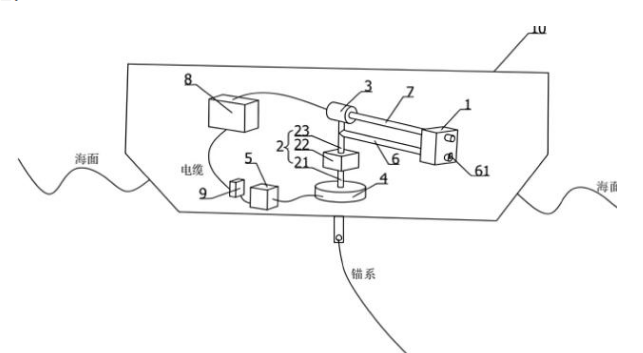

惯性摆波浪发电

二、弹簧-阻尼模型

弹簧-阻尼模型是模拟生物力学系统能量存储与耗散的核心工具，尤其在人类步态能量回馈机制中，其通过弹性元件（弹簧）和阻尼元件（阻尼器）的组合，有效模拟了肌腱、韧带等软组织的力学特性。

(一) 模型原理与分类

1. 基本构成

• 弹簧元件：表征弹性势能存储（如跟腱储能），遵循胡克定律F=kx（k 为刚度系数）。
• 阻尼元件：表征能量耗散（如肌肉黏滞性），满足F=cx˙（c 为阻尼系数）。

2. 常见模型类型

• Kelvin-Voigt模型（并联）：弹簧与阻尼器并联，适用于模拟准静态加载下的黏弹性材料（如肌腱）。F(t)=kx(t)+cx˙(t)
• Maxwell模型（串联）：弹簧与阻尼器串联，适用于动态响应分析（如快速拉伸-松弛过程）。
• 三元件模型：结合串联与并联结构，更精确模拟生物组织的非线性特性。

3. 生物力学对应关系

• 跟腱系统：Kelvin-Voigt模型可模拟支撑相储能（弹簧）与推进相能量释放时的黏滞损耗（阻尼）。
• 肌肉-肌腱单元：Hill-type模型中的串联弹性元件（SEE）常以弹簧-阻尼系统等效。

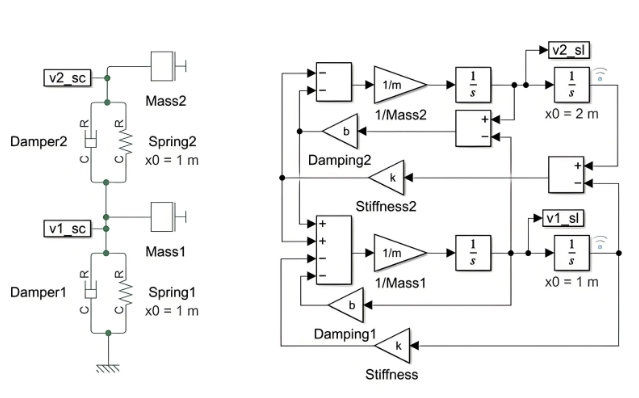

双质量-弹簧-阻尼系统

(二) 动力学建模与参数校准

1. 模型构建方法

• 肌骨仿真平台（如OpenSim）：将肌肉简化为弹簧-阻尼系统，结合逆向动力学计算关节力矩。
• 能量流分析：通过关节功率积分量化弹簧储能（正向功）与阻尼耗能（负向功）。

2. 参数确定策略

• 实验标定：基于材料测试（如肌腱拉伸试验）拟合k 和c。
• 优化算法：利用遗传算法或最小二乘法，使模型输出匹配运动捕捉与测力台数据。

3. 典型案例

• 踝关节模型：跟腱刚度k≈200−300N/m，阻尼c≈5−10Ns/m。
• 膝关节韧带：采用非线性弹簧模拟前交叉韧带的应变硬化特性。

(三) 工程应用与硬件实现

1. 外骨骼与假肢设计

• 串联弹性驱动器（SEA）：通过弹簧-阻尼系统实现柔顺驱动，储能效率达50%以上。案例：MIT Cheetah机器人踝关节，利用弹簧预压缩回收着地冲击能。
• 变刚度执行器：结合形状记忆合金（SMA）弹簧，动态调节k 以适应步态相位。

2. 能量采集装置

• 压电-弹簧复合结构：步行时弹簧变形驱动压电材料发电，功率密度提升至2mW/cm^2(2平方厘米）。
• 惯性摆发电：阻尼器与电磁发电机耦合，捕获摆动动能。

3. 控制策略

• 相位同步控制：基于IMU检测步态周期，切换弹簧刚度（支撑相高刚度、摆动相低刚度）。
• 阻抗自适应算法：通过实时代谢率反馈调节k 和c，降低穿戴者能量消耗。

（四) 关键技术挑战与解决方案

1. 非线性特性拟合

• 问题：生物组织具有应变率依赖性和非线性刚度。
• 方案：采用分段线性模型或多项式弹簧

2. 动态阻抗匹配

• 问题：步频变化时固定参数的模型易引发人机耦合振荡。
• 方案：强化学习（DDPG算法）实时优化k 和c，如波士顿动力Atlas机器人。

3. 能量传递损耗

• 问题：机械传动效率低（<65%），削弱回馈效果。
• 方案：使用超弹性材料（如镍钛合金）减少内摩擦，或采用直接驱动技术。

(五) 前沿研究方向

1. 智能材料应用

• 磁流变弹性体：通过磁场实时调节k 和c，响应时间 <10 ms )。
• 碳纳米管弹簧：比传统钢弹簧储能密度提高5倍（达500J/kg）。

2. 神经耦合控制

• 肌电信号融合：利用表面肌电（sEMG）预测步态意图，提前调整模型参数。
• 代谢闭环系统：基于穿戴式近红外光谱（NIRS）监测肌肉氧耗，动态优化能量回馈。

3. 分布式能量网络

多关节协同：设计跨踝、膝、髋的弹簧-阻尼链，实现能量跨相位传递（如跑步时髋关节能量向踝关节转移）。

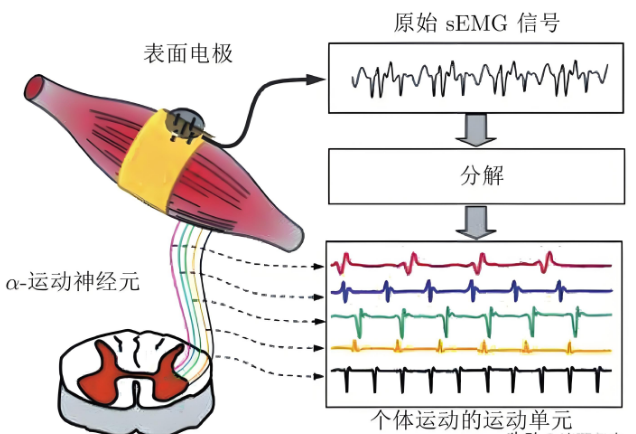

基于表面肌电的意图识别方法

(六) 总结

弹簧-阻尼模型通过简化的力学元件，为人类步态能量回馈机制提供了可量化、可调控的仿真框架。未来发展趋势将聚焦于非线性建模、智能材料集成与神经-机械耦合控制，目标是将能量回收效率从当前的60%提升至80%以上，最终实现外骨骼系统与人体代谢系统的无缝协同。
