第1章 绪论

1.1 研究背景与意义

随着信息技术的迅猛发展和校园信息化建设的深入推进，校园网已成为师生日常学习、教学和科研不可或缺的基础设施。然而，随着用户数量的急剧增长和网络应用的日益丰富，校园网面临着前所未有的管理挑战。为了更好地理解用户行为模式，优化网络资源配置，提升网络服务质量，并保障网络安全，开发一套基于大数据的校园网用户行为分析系统显得尤为重要。

该系统通过数据采集工具，从校园网络中收集用户的上网行为数据，包括上网地点、时间段、时长以及访问的模块等信息。这些数据随后被导入到Hadoop分布式文件系统中进行高效存储和管理。在数据处理阶段，Spark发挥其强大的分布式计算能力，对数据进行清洗和预处理。Spark能够处理大规模的数据集，通过其内置的函数和方法，如drop()、fillna()、dropDuplicates()等，有效地去除重复值、填充缺失值，并转换数据类型。清洗后的数据被存储到MySQL数据库中，以便进行后续的分析和查询。在数据可视化方面， Vue.js用于构建交互式的用户界面，而Echarts则专注于图表的渲染和展示。通过Echarts，可以生成上网地点占比的饼图、时间段分布的柱状图、上网时长的柱状图、访问模块分布的柱状图以及访问频率的雷达图等，实现了对校园网用户行为数据的全面收集、高效处理、灵活存储和直观展示，为校园网络管理、用户行为分析和网络安全监控提供了有力的支持。

基于用户行为分析的系统能够为高校网络管理提供科学依据。例如，通过分析用户的上网时间、访问内容和流量使用情况，可以识别出高峰时段和热门应用，从而动态调整带宽分配，缓解网络拥堵。此外，系统还能及时发现异常行为，如恶意攻击、非法访问和过度占用资源等，为网络安全防护提供预警和支持。据统计，某高校在引入类似系统后，网络拥堵率下降了30%，网络安全事件减少了50%。这不仅提升了师生的网络使用体验，还为高校节省了大量网络运维成本。因此，校园网用户行为分析系统的建设具有重要的现实意义和应用价值。

---

第2章 开发工具及相关技术介绍

2.1 Python语言

Python是一种高级、通用、解释型编程语言，由Guido van Rossum于1991年创建。Python以其简洁易读的语法而闻名，被广泛应用于Web开发、数据分析、人工智能等领域。它支持面向对象、函数式和过程式编程范式，拥有强大的标准库和第三方库，为开发者提供了丰富的工具和资源。Python的设计理念注重代码的可读性和简洁性，使得它成为初学者和专业开发者都喜爱的编程语言之一。

另外，Python具有跨平台特性，可以在各种操作系统上运行，包括Windows、Linux、MacOS等。它还具备动态类型和自动内存管理的特点，让开发者能够更专注于解决问题而不是处理底层细节。总的来说，Python是一门功能强大、易学易用的编程语言，适合各种规模的项目开发和快速原型设计。

2.2 Spark

Apache Spark是一个开源的大规模数据处理框架，它以内存计算为核心，提供了快速、通用和可扩展的数据处理能力，Spark可以处理批处理和流处理任务，并能与Hadoop生态系统无缝集成，通过Spark，用户可以轻松处理大规模数据集，进行数据分析、挖掘和机器学习等任务。

Spark的主要特点是速度快、易用性好和通用性强，它利用内存计算模型减少了磁盘I/O操作，从而大大提高了数据处理速度，Spark提供了丰富的API和工具，如Spark SQL、Spark Streaming等，以满足不同领域的数据处理需求，Spark还支持多种数据源和数据格式，使得数据处理更加灵活多样，无论是在科研领域进行大数据分析，还是在企业级应用中进行实时数据处理，Spark都展现出了其强大的实力和广泛的应用前景。

2.3 Hadoop

Hadoop是一个开源的分布式计算框架，它允许用户在不可靠的硬件上处理大规模数据集，Hadoop的核心组件包括Hadoop Distributed File System和MapReduce编程模型，HDFS是一个高度容错性的系统，能够存储海量数据并提供高吞吐量的数据访问能力；而MapReduce则是一种编程模型，用于大规模数据集的并行处理。

Hadoop具有高可扩展性、高容错性和低成本等优点，使得它成为处理大数据的理想选择，用户可以利用Hadoop轻松地对海量数据进行存储、管理和分析，Hadoop还支持多种数据处理工具和语言如Pig、Hive等以及Java进行开发，这些工具为用户提供了灵活多样的数据处理方案，进一步拓展了Hadoop的应用范围，无论是在日志分析、数据挖掘还是机器学习等领域，Hadoop都发挥着举足轻重的作用。

2.4 HDFS

HDFS，全称Hadoop Distributed File System，是一个基于流数据访问模式的分布式文件系统，它建立在“一次写入、多次读取”的基础上，专为高吞吐量数据访问、高容错性和大规模数据存储而设计，HDFS通过将数据分割成多个块并分布存储在集群的多个节点上，实现了数据的水平扩展，从而满足了PB级别的数据存储需求，其高吞吐量数据访问能力使得用户可以快速读取大量数据进行处理，非常适合大数据分析任务，HDFS的内置冗余机制确保了数据的可靠性，每个数据块都会有多个副本，以防某些节点失败导致数据丢失，这种高容错性对于大规模分布式环境来说至关重要。

HDFS不仅成本低廉，因为它可以利用廉价的商用硬件构建大型集群，而且它还支持流式数据访问模式，非常适合于批量处理和分析，然而，HDFS并不适合处理低延迟的数据访问、大量小文件以及并发写入，因为这些场景会导致寻址时间超过读取时间、消耗大量NameNode的内存，或者引发版本冲突和数据不一致的问题。

2.5 Django框架

Django是一个开放源代码的Web应用程序框架，由Python语言编写而成，于2005年发布。它遵循MVC的软件设计模式，旨在简化Web应用程序的开发过程并提高开发效率。Django具有强大的功能和完善的文档，因此被广泛应用于构建各种规模的Web应用程序，包括社交网络、电子商务网站等。该框架提供了许多内置的功能，如认证系统、管理后台、表单处理等，同时也支持插件和第三方应用的扩展，使开发人员能够快速构建功能强大的Web应用。

另外，Django还注重安全性和可扩展性，提供了一套内置的安全机制来帮助开发者防范常见的Web安全威胁。其模块化的设计和优秀的性能也使得Django成为开发人员首选的框架之一。总的来说，Django框架不仅易于上手，而且功能丰富，适用于各种类型的Web应用开发，是构建稳定、安全且高效的Web应用的理想选择。

---

第3章 系统分析

3.1 可行性分析

3.1.1 技术可行性

Python作为一种通用编程语言，具有丰富的数据处理和分析库，适合用于数据清洗和预处理；Spark凭借其分布式计算能力，能够高效处理海量校园网行为数据，尤其适合实时分析和复杂计算任务；Hadoop和HDFS则为系统提供了可靠的分布式存储解决方案，能够支持PB级数据的存储和访问，满足高校大规模网络日志的存储需求。MySQL作为成熟的关系型数据库，适合存储结构化数据，并支持高效的数据查询和管理。这些技术的成熟度和兼容性为系统的开发提供了坚实的技术基础，能够有效支持校园网用户行为分析系统的功能实现和性能要求。

3.1.2 操作可行性

根据高校网络管理的特点，系统界面应提供清晰的数据可视化功能，如流量趋势图、用户行为热力图和异常行为预警提示等，方便管理员快速掌握网络运行状态。同时，界面应支持自定义查询和报表生成功能，允许管理员根据具体需求筛选和分析数据。

3.1.3 经济可行性

根据国内高校的实际情况，系统的初期建设成本主要包括硬件设备采购、软件开发和数据存储基础设施的投入，投入费用具体规模取决于学校网络规模和功能需求。然而，从长期效益来看，系统能够显著降低网络运维成本。例如，通过优化网络资源配置，某高校在部署类似系统后，每年节省的带宽费用和运维人力成本超过30万元。系统还能减少网络安全事件带来的经济损失，据统计，2021年全国高校因网络安全问题造成的直接经济损失平均每校约为20万元，而行为分析系统能够将这一损失降低50%以上。因此，尽管初期投入较高，但系统在提升网络效率、降低运维成本和减少安全风险方面的长期经济效益显著，具备较高的经济可行性。

3.2 需求分析

3.2.1 功能需求分析

在系统开发设计前，应该对功能做初步设想，清楚这个管理系统有什么板块，每个板块有什么功能，整体的设计是否满足使用者的需求，接着对所开发的系统功能进行的详细分析总结，从而设计出完整的系统并将其实现。用户和开发人员的交流分析，使其达到最佳理解程度，使系统功能达到最佳。

基于大数据的校园网用户行为分析系统的功能需求主要集中在校园行为数据的管理、导入、清洗和可视化四个方面。

1.校园行为数据管理

实时捕捉并记录校园网用户的各种上网行为数据，包括登录名、用户姓名、学号、上网地点、上网时间、访问时长、访问的网页或应用模块等。

2.校园行为数据导入

该功能负责将收集到的用户行为数据导入到系统中进行分析。

3.校园行为数据清洗

识别并处理数据中的缺失值、异常值、重复值等问题。对数据进行标准化处理，如时间格式的统一、数据类型的转换等。

4.校园行为数据可视化

上网地点占比饼图：展示不同上网地点（宿舍、图书馆、教学楼等）的用户占比，帮助管理者了解用户的上网地点分布。

时间段柱状图：展示不同时间段（早、中、晚等）的用户上网时长或访问量，帮助管理者识别网络使用的高峰和低谷时段。

时长柱状图：展示用户上网时长的分布情况，如不同时长区间的用户数量或比例。

访问模块柱状图：展示用户访问的不同网页或应用模块（学习平台、社交网站、娱乐应用等）的访问量或占比。

频率雷达图：展示用户访问不同模块或执行不同上网行为的频率，帮助管理者了解用户的上网偏好和行为模式。

这些可视化图表不仅能够帮助管理者直观地了解用户行为特征，还能够为网络优化、资源配置、安全管理等决策提供科学依据。

管理员用例图如下所示。

图3-2 管理员用例图

根据用例图，对一些重要的用例进行描述。

表3-1 登录描述

描述项	说明
用例名称	登录
用例描述	在使用者输入正确输入用户名和密码的条件下，才能登入系统继续后面的操作
参与者	使用者
前置条件	用户正确输入URL
后置条件	用户登录，成功跳转至主界面
主事件流	使用者输入相应的用户名和密码 如果用户名不存在，则需要去注册 如果密码或者用户名错误，登录失败 如果输入的用户名和密码正确，则进入平台主界面
异常事件流	e1.网络异常 e2.数据库连接异常

表3-1 校园网用户行为管理描述

描述项	说明
用例名称	校园网用户行为操作
用例描述	管理员正确登录后台管理的条件下，对校园网用户行为模块进行管理
参与者	管理员
前置条件	管理员成功登录
后置条件	操作成功
主事件流	（1）管理员进入校园网用户行为管理页面，查询校园网用户行为的信息 （2）管理员可以对校园网用户行为进行增删除和编辑校园网用户行为操作 （3）管理员新增校园网用户行为，添加成功跳转到查询页面
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 可视化统计描述

描述项	说明
用例名称	可视化统计操作
用例描述	用户正确登录系统的条件下，对可视化统计模块进行查看
参与者	用户
前置条件	用户成功登录
后置条件	操作成功
主事件流	用户进入可视化统计页面，查看各种统计图
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 搜索描述

描述项	说明
用例名称	搜索
用例描述	用户在输入栏输入想要查询的校园网用户行为
参与者	用户
前置条件	正确进入该系统主页面
后置条件	搜索成功
主事件流	（1）用户在搜索栏进行搜索 （2）用户输入标题 （3）检查该标题的校园网用户行为是否存在 （4）查询完成进入查询到的校园网用户行为页面
异常事件流	e1.报500错误 e2.数据库连接异常

表3-1 校园网用户行为浏览描述

描述项	说明
用例名称	校园网用户行为查询
用例描述	用户可以查看校园网用户行为的详情
参与者	用户
前置条件	使用者是普通用户类型并成功进入该系统
后置条件	浏览成功
主事件流	（1）用户可以浏览校园网用户行为的模块、校园网用户行为的内容 （2）用户点击校园网用户行为可以对校园网用户行为进行详情阅读
异常事件流	e1.报500错误 e2.数据库连接异常

3.2.2 非功能需求分析

在数据处理性能方面，校园网用户行为数据规模庞大，日均数据量可能达到TB级别。Spark凭借其分布式计算架构，能够并行处理海量数据，显著提升数据清洗、转换和分析的效率，确保系统在短时间内完成复杂计算任务。Hadoop和HDFS则为系统提供了高吞吐量的分布式存储能力，能够支持大规模数据的持久化存储和快速访问，满足数据存储的性能需求。

在数据存储与查询性能方面，MySQL作为关系型数据库，能够高效存储和管理结构化数据，并通过索引优化和查询缓存技术，支持快速的数据检索和统计分析。对于需要实时响应的查询请求，MySQL的性能足以满足需求。

在系统响应性能方面，Django作为后端框架，能够高效处理HTTP请求，并通过异步任务和缓存机制进一步提升系统的并发处理能力，确保在高并发场景下仍能保持稳定的响应速度。

在前端性能方面，Vue.js作为轻量级前端框架，能够实现高效的页面渲染和动态数据绑定，提升用户界面的响应速度。Echarts则通过优化的渲染算法和异步加载技术，能够快速生成复杂的可视化图表，即使在数据量较大的情况下也能保持流畅的交互体验。

---

第4章 系统设计

4.1 系统架构设计

目前B/S体系的系统主要的数据访问方式是：通过浏览器页面用户可以进入系统，系统可以自动对用户向服务器发送的请求进行处理，处理请求是在系统后台中进行的，用户在浏览器页面上进行相应操作，就能够看到服务端传递的处理结果。基于大数据的校园网用户行为分析系统主要分为视图-模型-控制三层架构设计。在视图层中，主要是操作在服务器端向客户端反馈并显示的数据，在模型层中，主要处理相关的业务逻辑、数据整合等，最后的控制层它介于视图和模型之间，主要是调整两层之间的关系，最终落实数据的传递。

系统架构如下图所示。

图4-1 系统架构图

4.2 系统功能结构

系统设计的目的是分析系统包括的所有功能结构，为开发人员设计开发和实现系统做好准备工作。经过前期的需求调查、分析和整理之后，确定的总体需求主要包括多个模块，分别是：校园行为数据管理、校园行为数据导入、校园行为数据清洗、校园行为数据可视化（上网地点占比饼图、时间段柱状图、时长柱状图、访问模块柱状图、频率雷达图）。

系统功能结构图如下所示。

图4-2 系统功能结构图

4.3 功能模块设计

1. 登录注册模块

该模块提供用户注册功能，允许新用户使用有效的邮箱或学号作为用户名，设置密码进行注册。注册成功后，用户可以通过输入账号和密码进行登录。系统会对用户的登录信息进行验证，确保账号和密码的正确性，并记录用户的登录状态，以便在后续操作中识别用户身份。

2. 校园行为数据管理模块

该模块提供了数据增删改查的基础功能。增功能允许系统管理员或授权用户手动添加用户行为数据记录，如特定用户的上网地点、时间、时长等。删功能允许管理员删除无效或冗余的数据记录。改功能支持对现有数据记录的更新，如修正错误的上网时间或地点信息。查功能则提供了强大的数据检索能力，允许用户根据多种条件快速查找并浏览相关数据记录。

3. 校园行为数据导入模块

该模块支持Excel文件格式的数据导入功能，允许用户将预先整理好的用户行为数据以Excel表格形式上传至系统。

4. 校园行为数据清洗模块

该模块提供了一系列数据清洗工具和方法，用于识别和处理数据中的缺失值、异常值、重复值等问题。系统能够自动检测数据中的潜在问题，并提供相应的解决方案，如使用均值、中位数或众数填充缺失值，删除或修正异常值，以及合并重复记录等。

5. 校园行为数据可视化模块

系统提供了多种可视化图表类型，包括上网地点占比饼图、时间段柱状图、时长柱状图、访问模块柱状图和频率雷达图等。

4.4 数据库设计

4.4.1 逻辑结构设计

管理员（管理员id、用户名、密码、权限）

校园行为数据（校园行为数据id、用户账号、上网地点、时间段、时长、频率、流量、访问模块）

4.4.2 表结构设计

为了保证符合系统需求、保证数据的完整性，我们进行了数据库表的设计，每一个字段所提供的信息都要与设计需求契合，这样数据库作为系统后台才能够更好的为系统服务。为此，在设计数据库时，做出了如下表格设计。

xiaoyuanwangxingweishuju 表用于存储校园网用户的行为数据。该表记录了用户在校园网络中的各种活动信息，包括但不限于用户账号、上网地点、上网时间段、上网时长、访问频率、流量消耗以及访问的具体模块等。

表名：xiaoyuanwangxingweishuju

功能：校园网行为数据

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
addtime	timestamp		创建时间		CURRENT_TIMESTAMP
yonghuzhanghao	varchar	200	用户账号
shangwangdidian	varchar	200	上网地点
shijianduan	varchar	200	时间段
shizhang	varchar	200	时长
pinlv	varchar	200	频率
liuliang	varchar	200	流量
fangwenmokuai	varchar	200	访问模块

users 表是管理员信息表，用于存储校园网行为分析系统的管理员账户信息。该表包含了管理员的基本信息，如用户名、密码、头像和角色等。

表名：users

功能：管理员表

字段名称	类型	长度	字段说明	主键	默认值
id	bigint		主键	主键
username	varchar	100	用户名
password	varchar	100	密码
image	varchar	200	头像
role	varchar	100	角色		管理员
addtime	timestamp		新增时间		CURRENT_TIMESTAMP

---

第5章 系统实现

5.1 用户登录模块的实现

用户如果想要使用本系统，需要使用用户名和密码登录本系统，在本系统的登录页面填写自己的用户名和用户密码，然后点击登录按钮，页面将使用Form表单装载该用户输入的信息，然后通过post密文方式将信息传到action路径中的用户控制器Action中，在该控制器中的登录方法中使用request方法获取传入的用户信息，然后使用用户接口通过接口层连接MySQL数据库，再使用MySQL数据库的select查询方法从用户数据表中查询用户信息。

用户登录流程图如下所示。

图5-1 用户登录流程

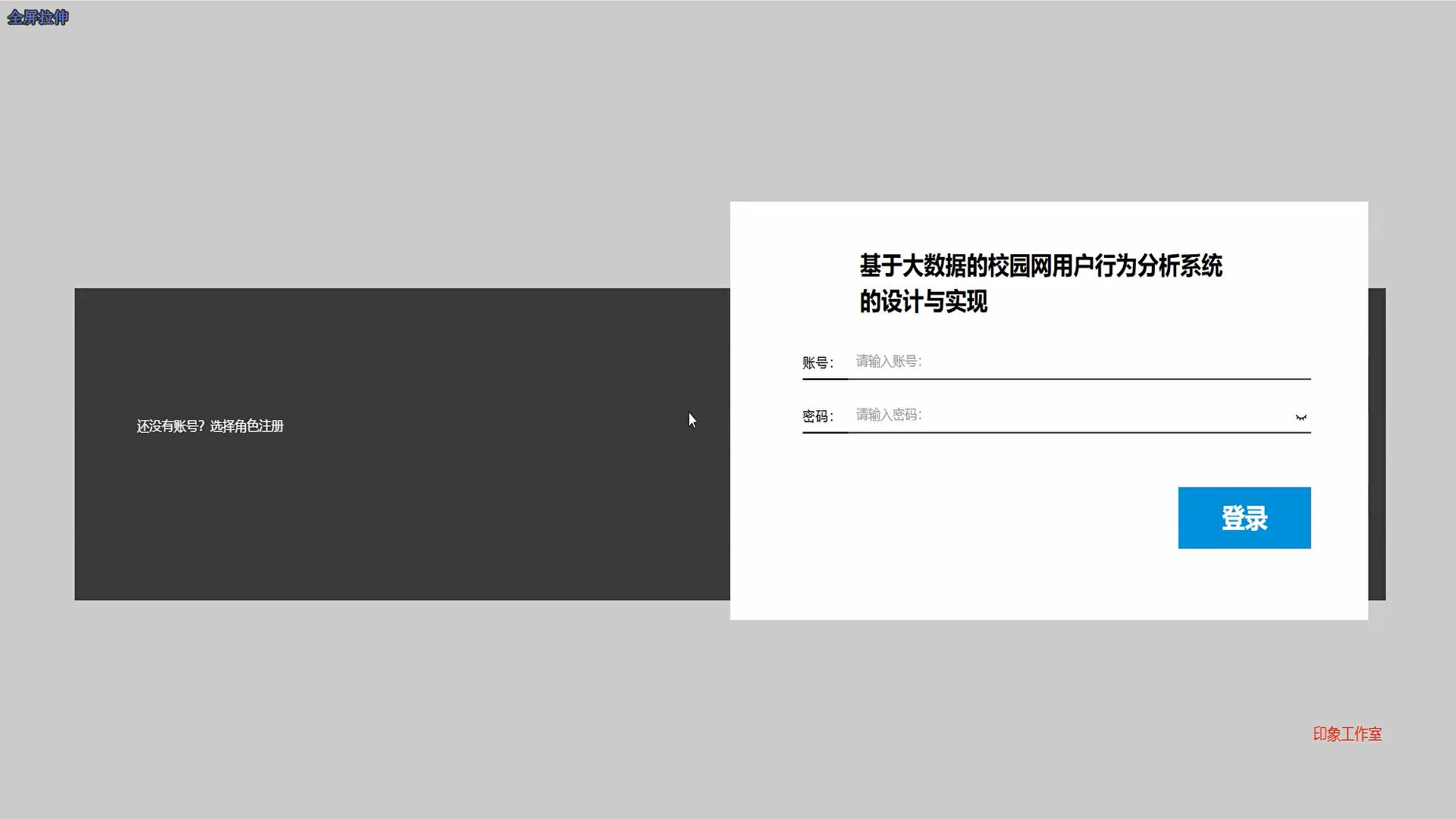

用户登录界面如下图所示。

图5-1 用户登录界面

5.2 校园网用户行为管理模块的实现

在Model层，通过Django的ORM定义校园网用户行为数据的数据模型，包括字段如用户ID、上网时间、地点、访问模块等，并与MySQL数据库进行映射。在View层，编写Django视图函数，处理前端Vue.js发送的HTTP请求，实现数据的增删改查逻辑。视图层通过调用Model层的接口操作数据库，并将处理结果以JSON格式返回给前端。在Template层，Vue.js作为前端框架，负责渲染用户界面并发送异步请求到Django后端，获取数据后动态更新页面内容。

校园网用户行为管理流程如下图所示。

图5-1 校园网用户行为管理流程

校园网用户行为添加界面如下图所示。

图5-1 校园网用户行为添加界面

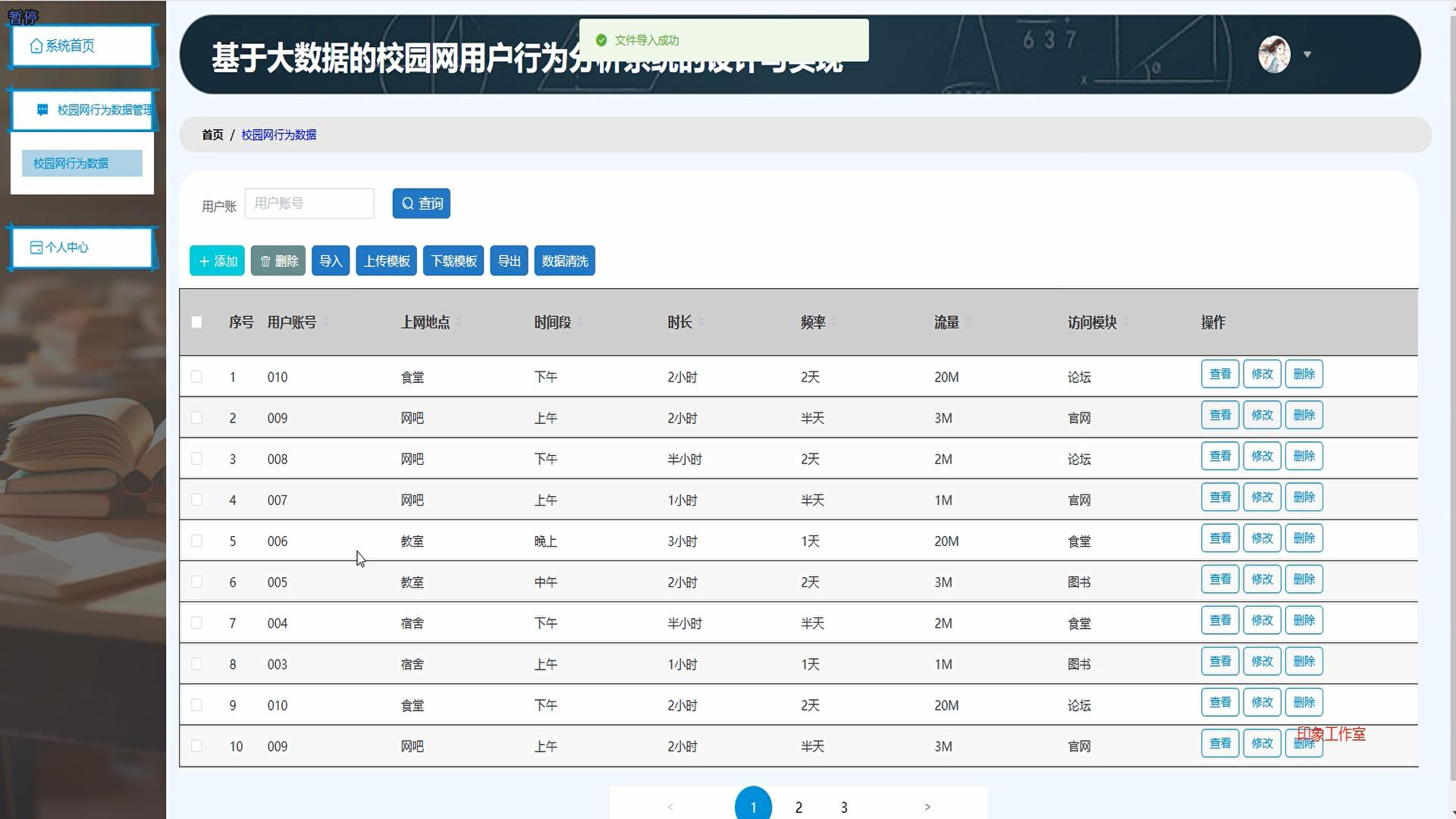

校园网用户行为列表界面如下图所示。

图5-1 校园网用户行为列表界面

5.3 数据导入模块的实现

在前端部分，设计一个文件上传组件，允许用户选择并上传Excel文件。通过Axios库将文件以FormData格式异步发送到后端。在后端部分，编写视图函数处理文件上传请求。视图函数使用Django的文件处理工具接收上传的Excel文件，并调用Pandas库读取文件内容，将数据解析为结构化格式。然后，通过Django的ORM将解析后的数据逐条插入MySQL数据库中。

数据导入界面如下图所示。

图5-1 数据导入界面

5.4 数据处理与清洗模块的实现

原始校园网用户行为数据存储在HDFS分布式文件系统中，使用Spark进行数据处理，利用其分布式计算框架高效读取HDFS中的大规模数据。在Spark中，通过编写Python脚本实现数据清洗逻辑，包括去除重复数据、填补缺失值、纠正格式错误以及过滤异常值等操作。Spark的弹性分布式数据集和DataFrame API提供了强大的数据转换功能，支持对数据进行分组、聚合和排序等操作。清洗后的数据可以重新存储到HDFS中，供后续分析使用。

数据处理与清洗流程如下图所示。

图5-1 数据处理与清洗流程

数据处理与清洗界面如下图所示。

图5-1 数据处理与清洗界面

5.5 数据可视化模块的实现

从后端接口获取数据可视化需要的数据，以JSON的格式返回，设置相应的配置项，包括坐标轴、数据系列、图例、提示框等，使用Echarts提供的API将配置好的图表渲染到指定的DOM元素中，最终生成数据可视化。

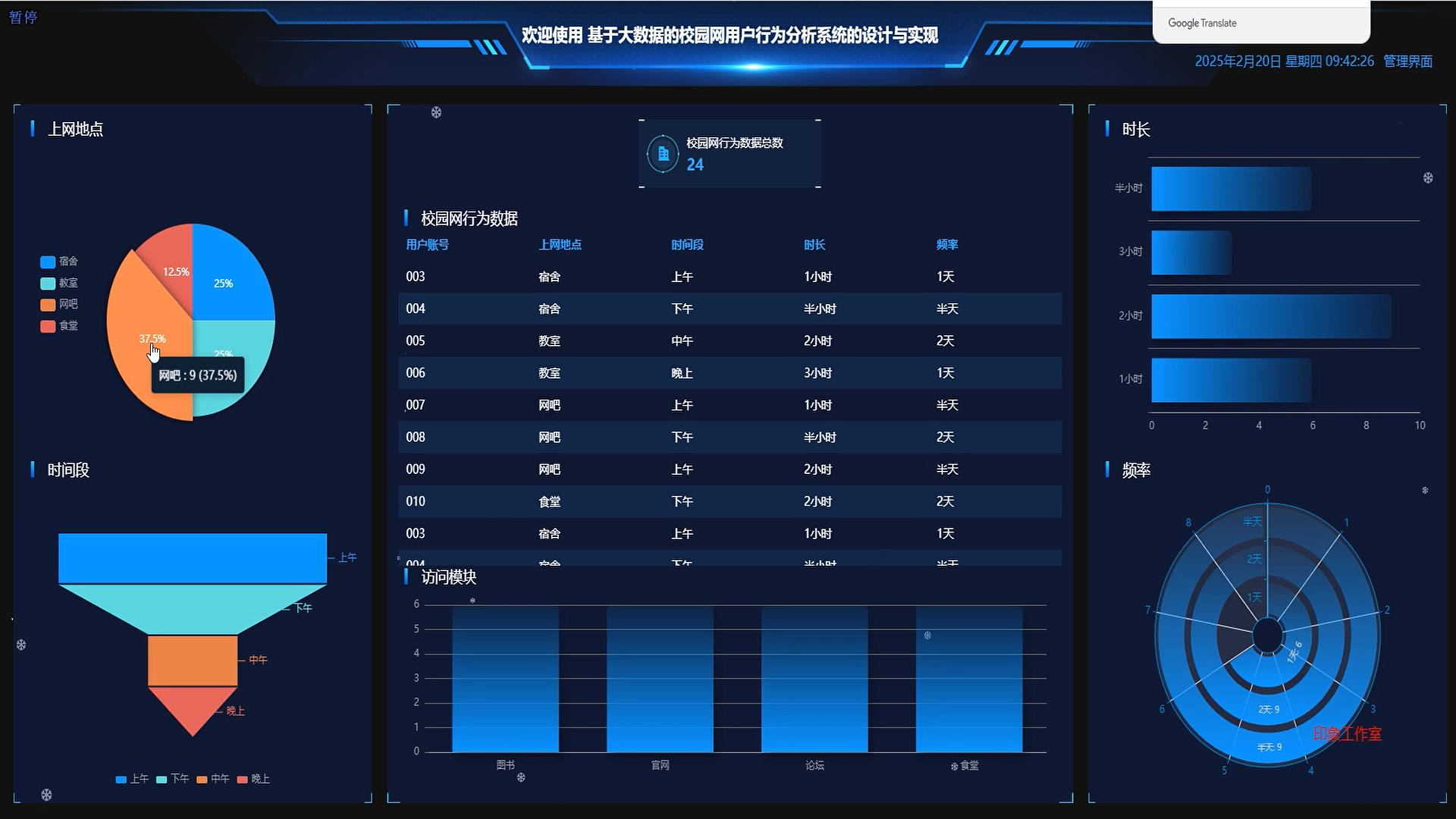

数据可视化界面如下图所示。

图5-1 数据可视化界面

第6章 系统测试

6.1 测试的概念

软件测试是指使用人工或全自动方法来操作或测试某些系统软件的整个过程。其目的取决于是否考虑要求的要求或澄清预期结果与特定结果之间的差异。它是帮助识别和开发设计手机软件计算机技术的正确性，彻底性和质量的全过程。

6.2 测试用例

在软件的测试过程中，通常测试人员需要针对不同的功能模块设计多种测试用例。通过测试用例能够及时发现代码业务逻辑上是否与真实的业务逻辑相对应，及时发现代码上或逻辑上的缺陷，以此来来完善系统，提高软件产品的质量，使软件具有良好的用户体验。

登录测试用例表如下所示。

表6-1登录测试用例

测试性能		用户或操作员登录系统
用例目的		测试用户或操作员登录系统时功能是否正常
前提条件		进入用户登录页面或操作员登录页面
输入条件	预期输出
各项信息不予填写，直接点击登陆按钮	不允许登录，提示填写账号相关信息
填写错误的登录名或密码后点击登录系统	提示用户名或密码错误，要求重新填写进行登录
填写与验证码信息不一致的信息	系统显示出提示信息，表明验证码错误，要求重新填写

校园网用户行为管理测试用例表如下所示。

表6-2校园网用户行为管理测试用例

测试性能		校园网用户行为相关信息管理功能
用例目的		测试系统操作者对校园网用户行为相关信息进行管理的功能是否正常
前提条件		登录系统进入相关管理页面
输入条件	预期输出
进入校园网用户行为管理界面，点击“录入”按钮，填写所有必填项，点击提交	提示“录入成功”，并返回查询界面
进入校园网用户行为管理界面，点击“录入”按钮，未填写一个或者多个必填项，点击提交	提示“录入失败”，请填写必填项
进入校园网用户行为管理界面，选择要修改的一条数据，点击该条数据后面的“修改”按钮	节目跳转至修改界面
在修改界面，修改可修改项后，点击“提交”按钮	提示“修改成功”，并返回查询界面
进入校园网用户行为管理界面，点击某条数据后面的删除按钮	提示“是否要删除该数据”，如果用户点击“确定”按钮，则成功删除该条数据，并提示“删除成功”，之后返回查询界面

6.3 测试结果

系统软件可以在运行过程中执行其相关功能，可以完成查询，添加，删除，修改等功能，并且运行显示信息都正常，后端管理数据库查询也可以正常工作，数据信息确保一致性和可靠性。
