一、引言

知识图谱：连接世界的语义网络

1. 什么是知识图谱？

知识图谱(Knowledge Graph)是一种结构化的语义网络，它以图的形式表示现实世界中的实体(节点)、概念及其相互关系(边)。本质上，它是人类知识的机器可读表示，使计算机能够"理解"和推理数据之间的关系。

典型特征：

• 由"实体-关系-实体"三元组构成

• 带有语义标签和属性

• 支持推理和知识发现

• 可扩展的网状结构

2. 知识图谱的发展历程

• 1960s：语义网络概念提出

• 1990s：万维网发明，Tim Berners-Lee提出语义Web愿景

• 2012：Google推出"知识图谱"产品

• 至今：成为AI基础设施的重要组成部分

3. 知识图谱的核心组成

• 节点(Node)：表示实体或概念(如人物、地点、事件)

• 边(Edge/Relationship)：表示节点间的关系(如"出生于"、"工作在")

• 属性(Property)：描述节点或边的特征(如姓名、日期、权重)

4. 知识图谱的应用场景

• 搜索引擎：Google的知识面板、百度知心

• 推荐系统：基于关系的精准推荐(如"购买此商品的用户也购买了...")

• 金融风控：识别复杂的关系网络中的异常模式

• 医疗健康：疾病-症状-药物关系网络

• 企业知识管理：整合分散的企业知识资产

图数据库：专为关系设计的数据管理系统

1. 为什么需要图数据库？

传统关系型数据库在处理复杂关系时面临挑战：

• 多表JOIN操作性能低下

• 难以表达和查询深层次关系

• 模式修改成本高

• 难以发现隐藏的关系模式

图数据库应运而生，专门为存储和查询高度连接的数据而优化。

2. 图数据库的核心优势

• 性能：关系查询复杂度从O(n)降到O(1)

• 灵活性：无需预先定义严格模式

• 直观性：数据模型更贴近现实世界

• 表达能力：轻松表示多对多、层级、网络等复杂关系

3. 图数据库类型比较

类型	特点	代表产品
原生图数据库	专门为图数据设计，存储和查询都基于图	Neo4j, JanusGraph
多模型数据库	支持图模型和其他数据模型	ArangoDB, OrientDB
RDF图数据库	专注于W3C的RDF标准	GraphDB, Virtuoso
图计算引擎	专注于大规模图分析	TigerGraph, Giraph

4. Neo4j的独特地位

作为最流行的原生图数据库，Neo4j（读音： [ni:əʊ fɔːr dʒeɪ]）具有：

• 属性图模型：节点和关系都可以携带属性

• Cypher查询语言：声明式的图查询语言，直观易用

• ACID事务支持：保证数据一致性

• 活跃的生态系统：丰富的工具和库支持

二、Neo4j安装与配置

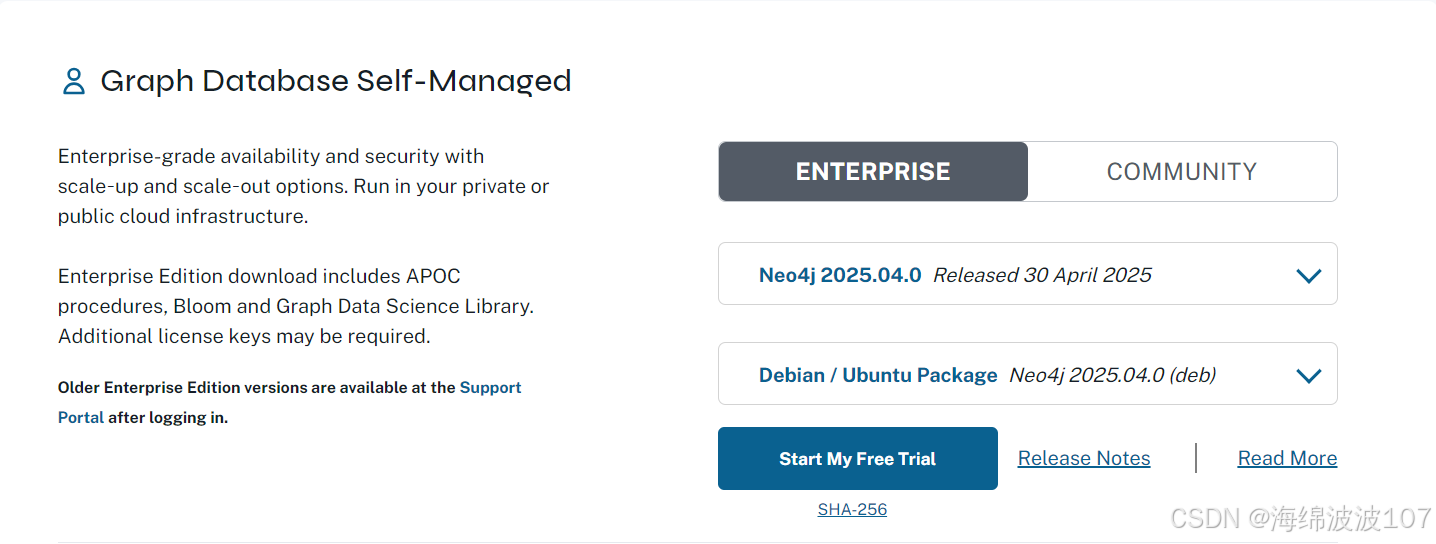

官网地址

 APT 仓库安装

ubuntu系统首先下载.deb包，然后放到Ubuntu中，安装这个.deb文件

sudo dpkg -i neo4j_4.4.44_all.deb

1. 安装 Neo4j

sudo apt install neo4j

2. 启动服务

sudo systemctl start neo4j
sudo systemctl enable neo4j

---

验证安装

• 检查服务状态：

  sudo systemctl status neo4j

  正常输出应显示 active (running)。

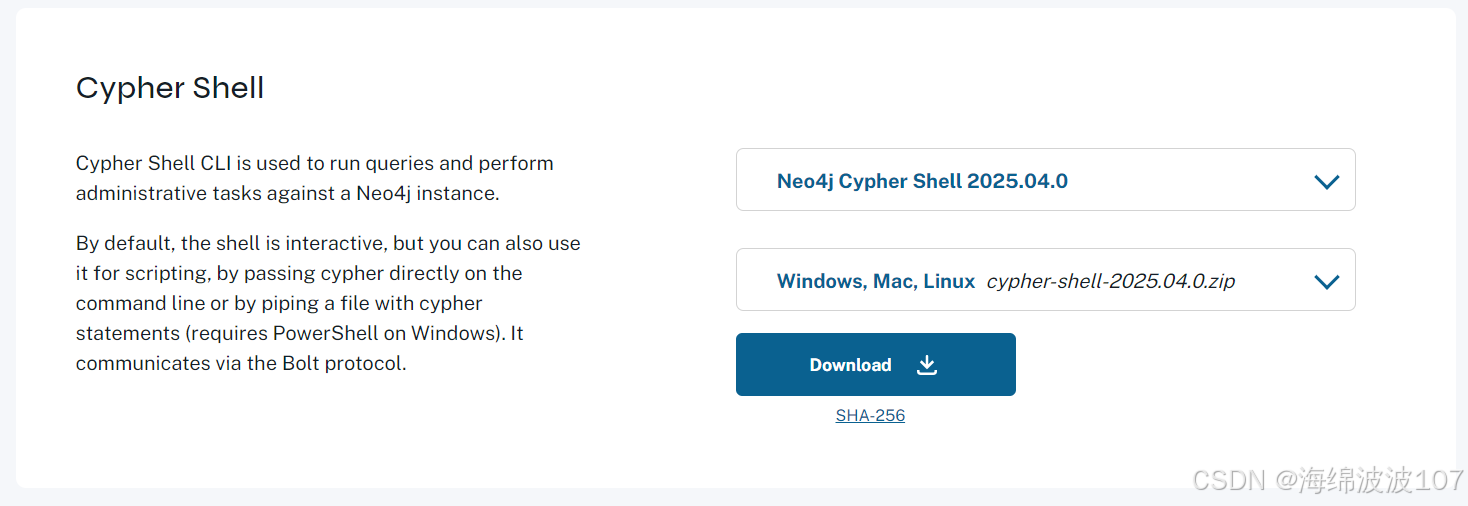

neo4j初始默认的账号和密码均为neo4j，可以后续自己修改。下载完neo4j之后还需要安装CQL Shell

在官网的tools中，也按同样的方法下载.deb，并安装在ubuntu中

三、CQL(Neo4j查询语言)基础

CQL语法概述

基本结构

Cypher查询通常由以下几个部分组成：

[MATCH WHERE]
[OPTIONAL MATCH WHERE]
[CREATE | MERGE]
[SET | DELETE | REMOVE]
[RETURN [ORDER BY] [LIMIT]]

语法特点

• 声明式语言：描述"找什么"而非"怎么找"

• 模式匹配：使用图模式描述要查找的数据形状

• ASCII-art语法：用括号表示节点，箭头表示关系

  (node)-[relationship]->(node)

命名规则

• 节点用圆括号：(person)

• 关系用方括号：[r:KNOWS]

• 属性用花括号：{name: 'Alice'}

节点(Node)的创建与查询

创建节点

-- 创建简单节点
CREATE (:Person)

-- 创建带标签和属性的节点
CREATE (:Person {name: 'Alice', age: 30})

-- 一次创建多个节点
CREATE (:Person {name: 'Bob'}), (:Company {name: 'Neo4j'})

查询节点

-- 查询所有Person节点
MATCH (p:Person) RETURN p

-- 查询特定属性的节点
MATCH (p:Person {name: 'Alice'}) RETURN p

-- 查询并限制返回字段
MATCH (p:Person) RETURN p.name, p.age

关系(Relationship)的建立与管理

创建关系

-- 在已有节点间创建关系
MATCH (a:Person {name: 'Alice'}), (b:Person {name: 'Bob'})
CREATE (a)-[:FRIENDS_WITH {since: '2020-01-01'}]->(b)

-- 同时创建节点和关系
CREATE (a:Person {name: 'Charlie'})-[:WORKS_AT]->(c:Company {name: 'ACME'})

查询关系

-- 查询所有关系
MATCH ()-[r]->() RETURN r

-- 查询特定类型的关系
MATCH (:Person)-[r:FRIENDS_WITH]->(:Person) RETURN r

-- 查询关系的属性
MATCH (a:Person)-[r:FRIENDS_WITH]->(b:Person)
RETURN a.name, b.name, r.since

删除关系

MATCH (a:Person {name: 'Alice'})-[r:FRIENDS_WITH]->(b:Person {name: 'Bob'})
DELETE r

常用查询语句详解

MATCH 子句

-- 基本匹配
MATCH (p:Person) RETURN p

-- 多模式匹配
MATCH (p:Person), (c:Company) RETURN p, c

-- 可选匹配(类似SQL的LEFT JOIN)
MATCH (p:Person)
OPTIONAL MATCH (p)-[r:WORKS_AT]->(c)
RETURN p, r, c

WHERE 子句

-- 基本过滤
MATCH (p:Person)
WHERE p.age > 25
RETURN p

-- 字符串匹配
MATCH (p:Person)
WHERE p.name STARTS WITH 'Ali'
RETURN p

-- 正则表达式
MATCH (p:Person)
WHERE p.name =~ 'A.*e'
RETURN p

-- 存在性检查
MATCH (p:Person)
WHERE EXISTS(p.birthdate)
RETURN p

RETURN 子句

-- 返回特定字段
MATCH (p:Person) RETURN p.name, p.age

-- 去重
MATCH (p:Person) RETURN DISTINCT p.name

-- 排序
MATCH (p:Person) RETURN p ORDER BY p.age DESC

-- 分页
MATCH (p:Person) RETURN p SKIP 10 LIMIT 5

高级查询

路径查询

-- 查找任意长度的路径
MATCH path = (a:Person)-[:FRIENDS_WITH*1..3]->(b:Person)
RETURN path

-- 查找最短路径
MATCH (a:Person {name: 'Alice'}), (b:Person {name: 'Bob'}),
path = shortestPath((a)-[*]-(b))
RETURN path

-- 路径筛选
MATCH path = (a:Person)-[:FRIENDS_WITH|WORKS_AT*2..5]->(b)
WHERE NONE(r IN relationships(path) WHERE r.since < '2020-01-01')
RETURN path

聚合函数

-- 基本聚合
MATCH (p:Person)
RETURN count(p) AS total, avg(p.age) AS avgAge

-- 分组聚合
MATCH (p:Person)-[:WORKS_AT]->(c:Company)
RETURN c.name, count(p) AS employees

-- 集合操作
MATCH (p:Person)
RETURN collect(p.name) AS names, size(collect(p.name)) AS count

索引与约束

-- 创建索引
CREATE INDEX FOR (p:Person) ON (p.name)

-- 创建唯一约束
CREATE CONSTRAINT ON (p:Person) ASSERT p.email IS UNIQUE

-- 查看查询是否使用了索引
PROFILE MATCH (p:Person {name: 'Alice'}) RETURN p

高级示例：推荐查询

MATCH (me:Person {name: 'Alice'})-[:FRIENDS_WITH]->(friend)-[:FRIENDS_WITH]->(fof)
WHERE NOT (me)-[:FRIENDS_WITH]->(fof)
RETURN fof.name AS recommended, count(friend) AS mutualFriends
ORDER BY mutualFriends DESC LIMIT 5

最佳实践

1. 模式设计：

   • 为频繁查询的属性创建索引

   • 合理使用标签分类节点

   • 为关系添加方向性(即使数据本身是无向的)

2. 查询优化：

   • 尽量在MATCH中指定标签

   • 尽早过滤数据(WHERE紧跟MATCH)

   • 使用PROFILE分析查询性能

3. 事务处理：

   # 在Python中使用事务
   with driver.session() as session:
       session.write_transaction(create_person, "Alice", 30)

掌握这些CQL基础后，您就能高效地操作Neo4j图数据库了。实际项目中，通常会结合具体业务需求设计更复杂的图模式和查询逻辑。

四、后端API开发(Flask/Django示例)

项目结构与环境搭建：主要是数据库连接、数据库模型类、路由层面、数据库操作

Neo4j数据库连接管理代码

# backend/app/database.py
from neo4j import GraphDatabase
import os
from dotenv import load_dotenv

# 加载 .env 文件中的环境变量
load_dotenv(dotenv_path="../.env") # 注意路径，根据你的 .env 位置调整

NEO4J_URI = os.getenv("NEO4J_URI")
NEO4J_USER = os.getenv("NEO4J_USER")
NEO4J_PASSWORD = os.getenv("NEO4J_PASSWORD")

# 全局 Driver 实例
_driver = None

def get_driver():
    """获取或创建 Neo4j Driver 实例"""
    global _driver
    if _driver is None:
        try:
            _driver = GraphDatabase.driver(NEO4J_URI, auth=(NEO4J_USER, NEO4J_PASSWORD))
            _driver.verify_connectivity() # 验证连接
            print("Successfully connected to Neo4j.")
        except Exception as e:
            print(f"Failed to connect to Neo4j: {e}")
            raise
    return _driver

def close_driver():
    """关闭 Neo4j Driver 实例"""
    global _driver
    if _driver is not None:
        _driver.close()
        _driver = None
        print("Neo4j connection closed.")

# FastAPI 依赖项，用于获取 Neo4j 会话
async def get_neo4j_db_session():
    driver = get_driver()
    # 推荐使用异步会话，如果你的CRUD操作包含异步I/O
    # session = driver.async_session()
    # 对于简单示例，同步会话也可以
    session = driver.session()
    try:
        yield session
    finally:
        session.close()

1. 环境变量加载与配置管理

from neo4j import GraphDatabase
import os
from dotenv import load_dotenv

# 加载 .env 文件中的环境变量
load_dotenv(dotenv_path="../.env") # 注意路径，根据你的 .env 位置调整

NEO4J_URI = os.getenv("NEO4J_URI")
NEO4J_USER = os.getenv("NEO4J_USER")
NEO4J_PASSWORD = os.getenv("NEO4J_PASSWORD")

关键点解析：

• dotenv的使用：通过.env文件管理敏感配置（URI、用户名、密码），避免硬编码

• 路径处理：dotenv_path="../.env"表示从上级目录查找.env文件，实际项目中应根据项目结构调整

• 环境变量获取：os.getenv()从系统环境变量或.env文件中获取配置值

安全建议：

• 确保.env文件在.gitignore中，不提交到版本控制

• 生产环境应考虑使用专门的配置管理系统（如Vault）

2. 单例模式驱动管理

# 全局 Driver 实例
_driver = None

def get_driver():
    """获取或创建 Neo4j Driver 实例"""
    global _driver
    if _driver is None:
        try:
            _driver = GraphDatabase.driver(NEO4J_URI, auth=(NEO4J_USER, NEO4J_PASSWORD))
            _driver.verify_connectivity() # 验证连接
            print("Successfully connected to Neo4j.")
        except Exception as e:
            print(f"Failed to connect to Neo4j: {e}")
            raise
    return _driver

设计模式分析：

• 单例模式：通过全局变量_driver和get_driver()函数确保整个应用只维护一个Driver实例

• 延迟初始化：首次调用get_driver()时才创建连接

• 连接验证：verify_connectivity()确保连接可用性

性能考量：

• Neo4j官方建议每个应用维护一个Driver实例（线程安全）

• Driver内部维护连接池，自动管理多个物理连接

错误处理：

• 连接失败时打印错误并重新抛出异常（raise）

• 生产环境可考虑更复杂的重试逻辑

3. 资源清理与生命周期管理

def close_driver():
    """关闭 Neo4j Driver 实例"""
    global _driver
    if _driver is not None:
        _driver.close()
        _driver = None
        print("Neo4j connection closed.")

资源管理要点：

• 显式关闭Driver释放资源（通常在应用关闭时调用）

• 设置_driver = None防止重复关闭

• 打印日志帮助调试资源释放问题

应用场景：

• 适合在FastAPI的shutdown事件中调用

• 单元测试的teardown阶段也应调用

4. FastAPI集成与会话管理

async def get_neo4j_db_session():
    driver = get_driver()
    # 推荐使用异步会话，如果你的CRUD操作包含异步I/O
    # session = driver.async_session()
    # 对于简单示例，同步会话也可以
    session = driver.session()
    try:
        yield session
    finally:
        session.close()

FastAPI依赖注入：

• 设计为FastAPI的依赖项（可用于路由处理函数）

• 使用yield实现请求级别的会话管理

• finally确保会话总是关闭

同步vs异步：

• 注释中提到了async_session()，这是Neo4j 4.4+的特性

• 如果应用使用async/await，应使用异步会话

• 同步会话会阻塞事件循环，不适合高并发场景

会话生命周期：

• 每个请求获取新会话（轻量级对象）

• 会话不是线程安全的，不应跨请求共享

• 自动参与事务管理

Neo4j模型定义代码

# backend/app/models.py
from pydantic import BaseModel
from typing import Optional, List

class PersonBase(BaseModel):
    name: str
    born: Optional[int] = None

class PersonCreate(PersonBase):
    pass

class Person(PersonBase):
    # 如果你想在响应中包含 Neo4j 内部 ID，可以添加，但不推荐直接暴露
    # element_id: str
    class Config:
        orm_mode = True # Pydantic V1
        # from_attributes = True # Pydantic V2

class MovieBase(BaseModel):
    title: str
    released: Optional[int] = None
    tagline: Optional[str] = None

class MovieCreate(MovieBase):
    pass

class Movie(MovieBase):
    class Config:
        orm_mode = True # Pydantic V1
        # from_attributes = True # Pydantic V2

1. 模型分层架构

1.1 基础模型 (Base Models)

class PersonBase(BaseModel):
    name: str
    born: Optional[int] = None

class MovieBase(BaseModel):
    title: str
    released: Optional[int] = None
    tagline: Optional[str] = None

设计要点：

• 包含所有模型共有的基础字段

• 使用Optional表示非必填字段，并设置默认值None

• 严格类型注解确保数据验证

Neo4j映射关系：

• 对应Neo4j节点的属性

• PersonBase ≈ (:Person {name, born})

• MovieBase ≈ (:Movie {title, released, tagline})

1.2 创建模型 (Create Models)

class PersonCreate(PersonBase):
    pass

class MovieCreate(MovieBase):
    pass

设计模式：

• 继承自Base模型，目前没有额外字段

• 预留了扩展空间（未来可添加创建专用的字段）

• 用于接收API创建请求的输入数据

使用场景：

@app.post("/persons/")
def create_person(person: PersonCreate):
    # 将PersonCreate转换为Neo4j节点

1.3 响应模型 (Response Models)

class Person(PersonBase):
    class Config:
        orm_mode = True  # Pydantic V1

class Movie(MovieBase):
    class Config:
        orm_mode = True  # Pydantic V1

关键特性：

• 继承自Base模型，可添加响应特有的字段

• orm_mode=True允许从ORM对象自动转换

• 用于API响应数据格式化

配置说明：

• Pydantic V1使用orm_mode

• Pydantic V2+使用from_attributes = True

• 使模型能读取ORM对象属性而不仅是字典

2. Pydantic与Neo4j的集成

2.1 ORM模式的作用

class Config:
    orm_mode = True

实际效果：

# 假设从Neo4j获取的节点对象
neo4j_node = {"name": "Keanu", "born": 1964, "element_id": "4:1234:123"}

# 可以自动转换为Pydantic模型
person = Person.from_orm(neo4j_node)

Neo4j适配：

• 需要确保Neo4j查询结果的结构与模型匹配

• 通常需要编写转换层将Neo4j节点/关系映射到字典

2.2 关于Neo4j ID的考虑

# 如果你想在响应中包含 Neo4j 内部 ID，可以添加，但不推荐直接暴露
# element_id: str

安全建议：

• 避免直接暴露数据库内部ID

• 可以使用element_id但应慎重考虑

• 替代方案：使用业务主键或UUID

Neo4j ID特性：

• 传统id属性已弃用

• Neo4j 4.0+使用element_id作为持久化标识符

• 在集群环境中element_id是全局唯一的

3. 模型扩展实践

3.1 添加关系字段

class Person(PersonBase):
    acted_in: List[Movie] = []

    class Config:
        orm_mode = True

图数据库特性：

• 可以自然表示节点间关系

• 需要自定义转换逻辑处理关系数据

3.2 高级验证

from pydantic import validator

class MovieBase(BaseModel):
    title: str
    released: Optional[int] = None

    @validator('released')
    def validate_released(cls, v):
        if v is not None and v < 1888:  # 第一部电影年份
            raise ValueError("Invalid release year")
        return v

3.3 嵌套关系模型

class Role(BaseModel):
    role_name: str
    movie: Movie

class Person(PersonBase):
    acted_in: List[Role] = []

Neo4j FastAPI路由代码

from fastapi import APIRouter, Depends, HTTPException
from app.neo4j_init import get_neo4j_db_session
from app.services import neo4j_crud
from app.models import neo4j_model as models
from neo4j import Session
from typing import List

router = APIRouter()

@router.get("/persons", response_model=List[models.Person])
def list_persons(skip: int = 0, limit: int = 100, session: Session = Depends(get_neo4j_db_session)):
    return neo4j_crud.get_all_persons(session, skip=skip, limit=limit)

@router.get("/movies", response_model=List[models.Movie])
def list_movies(skip: int = 0, limit: int = 100, session: Session = Depends(get_neo4j_db_session)):
    return neo4j_crud.get_all_movies(session, skip=skip, limit=limit)

@router.get("/graph")
def get_graph(session: Session = Depends(get_neo4j_db_session)):
    return neo4j_crud.get_person_movie_graph(session)

@router.get("/expand_node")
def expand_node(node_id: int, session: Session = Depends(get_neo4j_db_session)):
    return neo4j_crud.expand_node(session, node_id)

1. 路由架构设计

1.1 模块化路由设计

router = APIRouter()

• 使用APIRouter()实现路由模块化，便于大型应用的功能拆分

• 可以挂载到主应用：app.include_router(router, prefix="/api/v1")

1.2 分层架构

路由层 (router.py)
  ↓ 调用
业务逻辑层 (services/neo4j_crud.py)
  ↓ 使用
数据访问层 (neo4j_init.py)
  ↓ 操作
Neo4j数据库

2. 核心路由解析

2.1 基本查询路由

@router.get("/persons", response_model=List[models.Person])
def list_persons(skip: int = 0, limit: int = 100, session: Session = Depends(get_neo4j_db_session)):
    return neo4j_crud.get_all_persons(session, skip=skip, limit=limit)

关键点：

• response_model确保输出数据符合Pydantic模型定义

• 分页参数skip和limit实现数据分批加载

• Depends(get_neo4j_db_session)依赖注入管理数据库会话生命周期

对应Cypher查询示例：

MATCH (p:Person)
RETURN p
SKIP $skip LIMIT $limit

2.2 图数据查询路由

@router.get("/graph")
def get_graph(session: Session = Depends(get_neo4j_db_session)):
    return neo4j_crud.get_person_movie_graph(session)

图数据特点：

• 返回节点和关系的完整图结构

• 适合可视化前端展示关系网络

• 通常需要特殊格式如：{nodes: [], edges: []}

典型Cypher查询：

MATCH (p:Person)-[r]->(m:Movie)
RETURN p, r, m

Neo4j CRUD操作代码

# backend/app/crud.py
from neo4j import Session # 用于类型提示
from app.models import neo4j_model as models

# --- Person CRUD ---
def create_person(session: Session, person: models.PersonCreate) -> models.Person | None:
    # Cypher 查询：创建一个 Person 节点
    query = (
        "CREATE (p:Person {name: $name, born: $born}) "
        "RETURN p.name AS name, p.born AS born"
    )
    result = session.run(query, name=person.name, born=person.born)
    record = result.single()
    if record:
        return models.Person(**record)
    return None # 或者抛出异常

def get_person_by_name(session: Session, name: str) -> models.Person | None:
    query = (
        "MATCH (p:Person {name: $name}) "
        "RETURN p.name AS name, p.born AS born"
    )
    result = session.run(query, name=name)
    record = result.single()
    if record:
        return models.Person(**record)
    return None

def get_all_persons(session: Session, skip: int = 0, limit: int = 100) -> list[models.Person]:
    query = (
        "MATCH (p:Person) "
        "RETURN p.name AS name, p.born AS born "
        "ORDER BY p.name "
        "SKIP $skip LIMIT $limit"
    )
    result = session.run(query, skip=skip, limit=limit)
    return [models.Person(**record) for record in result]

# --- Movie CRUD (示例) ---
def create_movie(session: Session, movie: models.MovieCreate) -> models.Movie:
    query = (
        "CREATE (m:Movie {title: $title, released: $released, tagline: $tagline}) "
        "RETURN m.title AS title, m.released AS released, m.tagline AS tagline"
    )
    result = session.run(query, title=movie.title, released=movie.released, tagline=movie.tagline)
    record = result.single()
    if record:
        return models.Movie(**record)
    return None

def get_movie_by_title(session: Session, title: str) -> models.Movie | None:
    query = (
        "MATCH (m:Movie {title: $title}) "
        "RETURN m.title AS title, m.released AS released, m.tagline AS tagline"
    )
    result = session.run(query, title=title)
    record = result.single()
    if record:
        return models.Movie(**record)
    return None

def get_all_movies(session: Session, skip: int = 0, limit: int = 100) -> list[models.Movie]:
    query = (
        "MATCH (m:Movie) "
        "RETURN m.title AS title, m.released AS released, m.tagline AS tagline "
        "ORDER BY m.released DESC, m.title "
        "SKIP $skip LIMIT $limit"
    )
    result = session.run(query, skip=skip, limit=limit)
    return [models.Movie(**record) for record in result]

# --- 关系操作 (示例) ---
def add_acted_in_relationship(session: Session, person_name: str, movie_title: str, roles: list[str]):
    query = (
        "MATCH (p:Person {name: $person_name}) "
        "MATCH (m:Movie {title: $movie_title}) "
        "CREATE (p)-[r:ACTED_IN {roles: $roles}]->(m) "
        "RETURN type(r) AS relationship_type"
    )
    result = session.run(query, person_name=person_name, movie_title=movie_title, roles=roles)
    record = result.single()
    return record is not None # 返回 True 如果关系创建成功

def get_movies_acted_by_person(session: Session, person_name: str) -> list[models.Movie]:
    query = (
        "MATCH (p:Person {name: $person_name})-[:ACTED_IN]->(m:Movie) "
        "RETURN m.title AS title, m.released AS released, m.tagline AS tagline "
        "ORDER BY m.released DESC"
    )
    result = session.run(query, person_name=person_name)
    return [models.Movie(**record) for record in result]

def get_person_movie_graph(session: Session):
    query = """
    MATCH (p:Person)-[r:ACTED_IN]->(m:Movie)
    RETURN p, r, m
    """
    result = session.run(query)
    nodes = {}
    edges = []
    for record in result:
        p = record["p"]
        m = record["m"]
        r = record["r"]
        # 用 Neo4j 内部 id 或自定义 id
        p_id = p.id if hasattr(p, "id") else p.element_id
        m_id = m.id if hasattr(m, "id") else m.element_id
        nodes[p_id] = {"id": p_id, "label": "Person", **p}
        nodes[m_id] = {"id": m_id, "label": "Movie", **m}
        edges.append({
            "source": p_id,
            "target": m_id,
            "type": r.type,
            "roles": r.get("roles", [])
        })
    return {
        "nodes": list(nodes.values()),
        "edges": edges
    }

def expand_node(session: Session, node_id: int):
    query = """
    MATCH (n) WHERE id(n) = $node_id
    MATCH (n)-[r]-(m)
    RETURN n, r, m
    """
    result = session.run(query, node_id=node_id)
    nodes = {}
    edges = []
    for record in result:
        n = record["n"]
        m = record["m"]
        r = record["r"]
        n_id = n.id if hasattr(n, "id") else n["id"]
        m_id = m.id if hasattr(m, "id") else m["id"]
        nodes[n_id] = {"id": n_id, "label": list(n.labels)[0], **n}
        nodes[m_id] = {"id": m_id, "label": list(m.labels)[0], **m}
        edges.append({
            "source": n_id,
            "target": m_id,
            "type": r.type
        })
    return {
        "nodes": list(nodes.values()),
        "edges": edges
    }

1. 代码架构分析

1.1 分层设计

• 模型层：models.py定义数据结构和验证

• CRUD层：当前文件，处理所有数据库操作

• 路由层：调用CRUD函数提供API端点

1.2 功能模块划分

# --- Person CRUD ---
# --- Movie CRUD ---
# --- 关系操作 ---

清晰地区分了不同实体类型的操作，便于维护和扩展

2. 核心CRUD模式解析

2.1 创建操作

def create_person(session: Session, person: models.PersonCreate) -> models.Person | None:
    query = (
        "CREATE (p:Person {name: $name, born: $born}) "
        "RETURN p.name AS name, p.born AS born"
    )
    result = session.run(query, name=person.name, born=person.born)
    record = result.single()
    if record:
        return models.Person(**record)
    return None

关键点：

• 使用参数化查询($name, $born)防止注入攻击

• RETURN子句指定返回的字段，与Pydantic模型匹配

• 将Neo4j记录转换为Pydantic模型保证数据一致性

2.2 查询操作

def get_person_by_name(session: Session, name: str) -> models.Person | None:
    query = "MATCH (p:Person {name: $name}) RETURN p.name AS name, p.born AS born"
    # ...

查询模式：

• 精确匹配：{name: $name}

• 返回可选类型(| None)处理记录不存在情况

• 结果转换保持一致接口

2.3 列表查询

def get_all_persons(session: Session, skip: int = 0, limit: int = 100) -> list[models.Person]:
    query = (
        "MATCH (p:Person) "
        "RETURN p.name AS name, p.born AS born "
        "ORDER BY p.name "
        "SKIP $skip LIMIT $limit"
    )
    return [models.Person(**record) for record in session.run(query, skip=skip, limit=limit)]

分页实现：

• SKIP和LIMIT实现高效分页

• 列表推导式简洁地转换多条记录

• 排序保证结果一致性

3. 图关系操作深度解析

3.1 创建关系

def add_acted_in_relationship(session: Session, person_name: str, movie_title: str, roles: list[str]):
    query = (
        "MATCH (p:Person {name: $person_name}) "
        "MATCH (m:Movie {title: $movie_title}) "
        "CREATE (p)-[r:ACTED_IN {roles: $roles}]->(m) "
        "RETURN type(r) AS relationship_type"
    )

关系特性：

• 可以携带属性(roles)

• 需要先匹配两端节点

• 方向性很重要(->表示p到m的关系)

3.2 图数据查询

def get_person_movie_graph(session: Session):
    query = "MATCH (p:Person)-[r:ACTED_IN]->(m:Movie) RETURN p, r, m"
    # 处理结果...
    return {
        "nodes": list(nodes.values()),
        "edges": edges
    }

图结构处理：

• 返回适合可视化的数据结构

• 节点去重避免重复数据

• 保留标签和属性信息

4. 高级功能实现

4.1 节点扩展查询

def expand_node(session: Session, node_id: int):
    query = """
    MATCH (n) WHERE id(n) = $node_id
    MATCH (n)-[r]-(m)
    RETURN n, r, m
    """

图遍历：

• 查询指定节点的所有相邻节点

• 双向关系查询(-[r]-表示不考虑方向)

• 可用于实现"好友的好友"类查询

4.2 结果处理技巧

p_id = p.id if hasattr(p, "id") else p.element_id
m_id = m.id if hasattr(m, "id") else m.element_id

版本兼容：

• 处理不同Neo4j版本的ID获取方式

• element_id是Neo4j 5.x的推荐方式

• 传统id属性已废弃

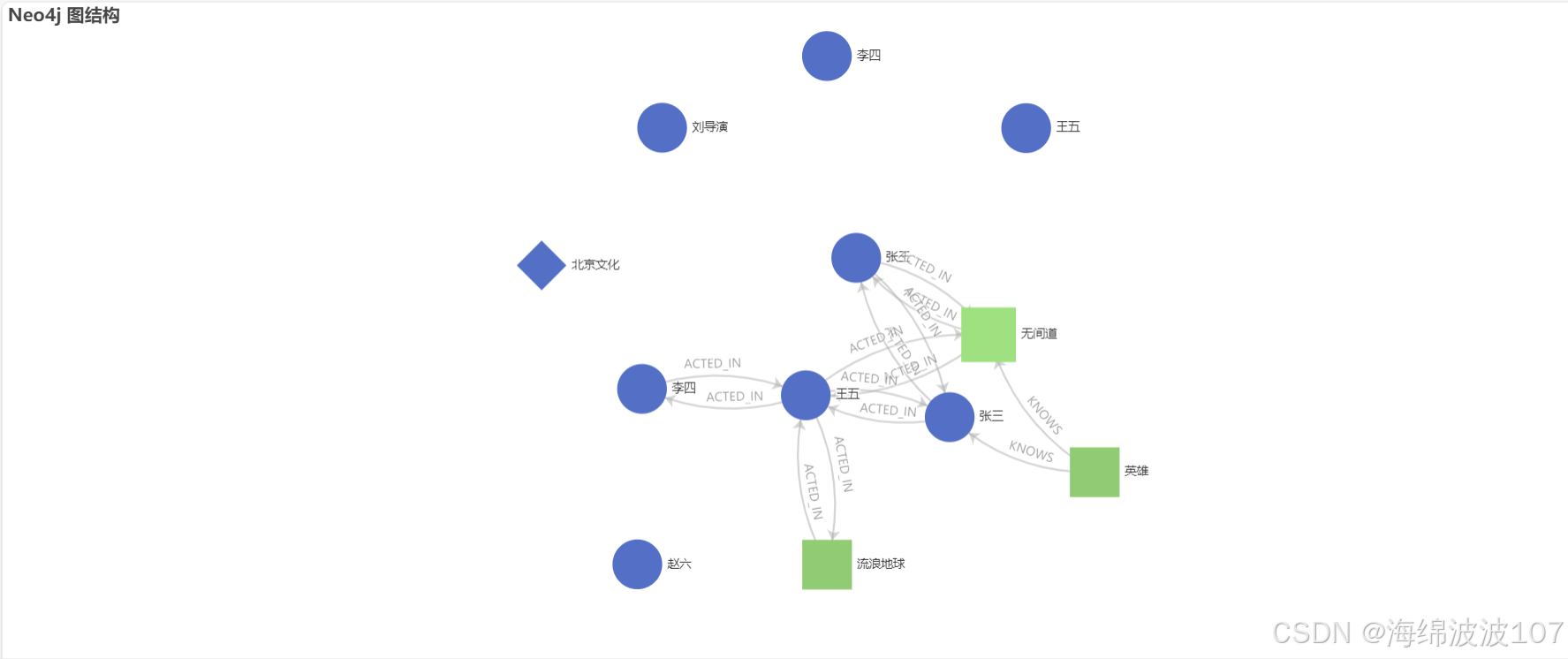

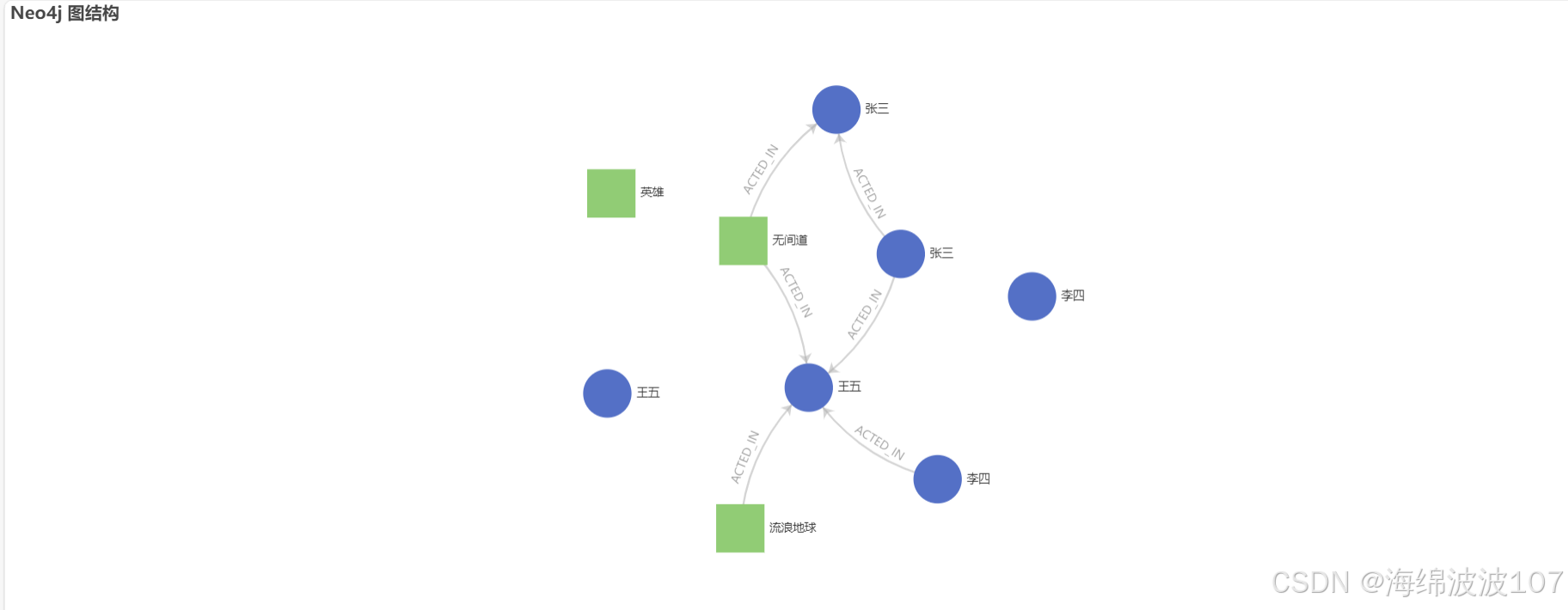

五、前端可视化实现

<template>
  <div style="width: 100%; height: 80vh; min-height: 400px;">
    <div
      ref="chartRef"
      style="width: 100%; height: 100%; background: #fff; border: 1px solid #eee; overflow: auto;"
    ></div>
  </div>
</template>

<script setup>
import { ref, onMounted, watch, onBeforeUnmount } from 'vue'
import axios from 'axios'
import { API_URLS } from '@/config/api'
import * as echarts from 'echarts'

const graphData = ref({nodes: [], edges: []})
const chartRef = ref(null)
let chartInstance = null
let resizeObserver = null

async function expandNode(nodeId) {
  try {
    const res = await axios.get(API_URLS.NEO4J.EXPAND_NODE, { params: { node_id: nodeId } })
    const newNodes = res.data.nodes
    const newEdges = res.data.edges

    // 追加新节点，避免重复
    const nodeIds = new Set(graphData.value.nodes.map(n => n.id))
    newNodes.forEach(n => {
      if (!nodeIds.has(n.id)) {
        graphData.value.nodes.push(n)
        nodeIds.add(n.id)
      }
    })
    // 追加新边，避免重复
    const edgeSet = new Set(graphData.value.edges.map(e => `${e.source}-${e.target}-${e.type}`))
    newEdges.forEach(e => {
      const key = `${e.source}-${e.target}-${e.type}`
      if (!edgeSet.has(key)) {
        graphData.value.edges.push(e)
        edgeSet.add(key)
      }
    })
    drawGraph()
  } catch (e) {
    console.error('展开节点失败', e)
  }
}

onMounted(async () => {
  try {
    const res = await axios.get(API_URLS.NEO4J.GRAPH)
    console.log('后端返回的图数据:', res.data)
    graphData.value = res.data
    drawGraph()
  } catch (e) {
    console.error('获取图结构数据失败', e)
  }

  // 响应式监听容器大小变化
  if (chartRef.value) {
    resizeObserver = new ResizeObserver(() => {
      if (chartInstance) {
        chartInstance.resize()
      }
    })
    resizeObserver.observe(chartRef.value)
  }
})

onBeforeUnmount(() => {
  if (resizeObserver && chartRef.value) {
    resizeObserver.unobserve(chartRef.value)
  }
  if (chartInstance) {
    chartInstance.dispose()
    chartInstance = null
  }
})

function drawGraph() {
  if (!chartRef.value) return
  if (!chartInstance) {
    chartInstance = echarts.init(chartRef.value)
    chartInstance.on('click', function(params) {
      if (params.dataType === 'node') {
        expandNode(params.data.id)
      }
    })
    // 双击重置
    chartInstance.getZr().on('dblclick', function() {
      resetGraphView()
    })
  }
  const categories = [
    { name: 'Person', itemStyle: { color: '#5470c6' }, symbol: 'circle' },
    { name: 'Movie', itemStyle: { color: '#91cc75' }, symbol: 'rect' },
    // 可继续添加其他类型
  ]
  const option = {
    title: { text: 'Neo4j 图结构' },
    tooltip: {},
    series: [
      {
        type: 'graph',
        layout: 'force',
        draggable: true,
        categories: categories,
        data: graphData.value.nodes.map(n => ({
          ...n,
          name: n.name || n.title,
          category: n.label,
          symbol: n.label === 'Person' ? 'circle' : (n.label === 'Movie' ? 'rect' : 'diamond'),
          symbolSize: 50
        })),
        links: graphData.value.edges.map(e => ({
          source: e.source,
          target: e.target,
          label: {
            show: true,
            formatter: e.type,
            fontSize: 12
          }
        })),
        roam: true,
        label: { show: true, position: 'right' },
        edgeSymbol: ['none', 'arrow'],
        edgeSymbolSize: 10,
        lineStyle: {
          color: '#aaa',
          width: 2,
          curveness: 0.2
        },
        force: {
          repulsion: 1200,      // 斥力
          gravity: 0.2,         // 引力
          edgeLength: [120, 200]// 边长
        }
      }
    ]
  }
  chartInstance.setOption(option)
}

function resetGraphView() {
  if (!chartInstance) return
  chartInstance.resize()
  chartInstance.dispatchAction({
    type: 'restore'
  })
}

watch(graphData, () => {
  drawGraph()
})
</script>

Neo4j图数据可视化组件

1. 组件架构设计

1.1 模板部分

<template>
  <div style="width: 100%; height: 80vh; min-height: 400px;">
    <div
      ref="chartRef"
      style="width: 100%; height: 100%; background: #fff; border: 1px solid #eee; overflow: auto;"
    ></div>
  </div>
</template>

关键设计：

• 固定高度容器(80vh)确保可视区域

• chartRef用于获取DOM引用

• 白色背景和边框提供清晰的可视边界

• overflow: auto允许内容滚动

1.2 脚本部分

import { ref, onMounted, watch, onBeforeUnmount } from 'vue'
import axios from 'axios'
import { API_URLS } from '@/config/api'
import * as echarts from 'echarts'

依赖分析：

• Vue 3组合式API

• Axios用于HTTP请求

• 集中管理的API端点配置

• ECharts作为可视化引擎

2. 核心功能实现

2.1 数据管理

const graphData = ref({nodes: [], edges: []})

数据结构：

• nodes: 包含id, label和节点属性

• edges: 包含source, target, type等关系信息

• 使用ref实现响应式更新

2.2 图表初始化

onMounted(async () => {
  try {
    const res = await axios.get(API_URLS.NEO4J.GRAPH)
    graphData.value = res.data
    drawGraph()
  } catch (e) {
    console.error('获取图结构数据失败', e)
  }

  // 响应式监听容器大小变化
  resizeObserver = new ResizeObserver(() => {
    if (chartInstance) chartInstance.resize()
  })
  resizeObserver.observe(chartRef.value)
})

生命周期管理：

• 组件挂载时获取初始图数据

• 初始化ResizeObserver响应容器变化

• 错误处理避免界面崩溃

2.3 图表绘制

function drawGraph() {
  if (!chartRef.value) return
  if (!chartInstance) {
    chartInstance = echarts.init(chartRef.value)
    // 事件监听...
  }

  const option = {
    // ECharts配置...
  }
  chartInstance.setOption(option)
}

ECharts配置要点：

• type: 'graph'指定图表类型

• layout: 'force'使用力导向布局

• categories定义节点类型样式

• force配置控制布局参数

2.4 节点扩展功能

async function expandNode(nodeId) {
  const res = await axios.get(API_URLS.NEO4J.EXPAND_NODE, { params: { node_id: nodeId } })
  // 合并新数据...
  drawGraph()
}

chartInstance.on('click', function(params) {
  if (params.dataType === 'node') {
    expandNode(params.data.id)
  }
})

交互设计：

• 点击节点触发扩展查询

• 使用Set数据结构避免重复节点/边

• 增量更新图表数据

3. 高级功能解析

3.1 力导向图配置

force: {
  repulsion: 1200,      // 节点间斥力
  gravity: 0.2,         // 向心力
  edgeLength: [120, 200]// 理想边长范围
}

参数调优：

• repulsion越大节点越分散

• gravity防止节点飞出画布

• edgeLength控制连线长度

3.2 数据合并策略

// 节点去重
const nodeIds = new Set(graphData.value.nodes.map(n => n.id))
newNodes.forEach(n => {
  if (!nodeIds.has(n.id)) {
    graphData.value.nodes.push(n)
    nodeIds.add(n.id)
  }
})

// 边去重
const edgeSet = new Set(graphData.value.edges.map(e => `${e.source}-${e.target}-${e.type}`))

高效合并：

• 使用Set数据结构快速判断重复

• 复合键保证边唯一性

• 避免全量刷新提升性能

3.3 响应式设计

watch(graphData, () => {
  drawGraph()
})

// 容器大小变化监听
resizeObserver = new ResizeObserver(() => {
  if (chartInstance) chartInstance.resize()
})

响应式机制：

• 数据变化自动重绘图表

• 容器大小变化自动调整图表尺寸

• 内存管理防止泄漏

六、推荐学习资源

1. 夯实基础：理解知识图谱与图数据库

• 核心概念：

  • 书籍：

    • 《知识图谱：方法、实践与应用》 (王昊奋等)：国内较好的知识图谱入门和概览书籍，覆盖面广。

    • 《Graph Databases》 (Ian Robinson, Jim Webber, Emil Eifrem - O'Reilly 出版，有中文版《图数据库》)：Neo4j创始人之一写的，深入浅出地介绍了图数据库的概念、优势和应用场景。强烈推荐！

    • 《Neo4j实战》（《Neo4j in Action》中文版）：虽然有点年头，但对理解Neo4j的核心概念和CQL很有帮助。

  • 在线资源：

    • Neo4j官网文档 (neo4j.com/docs/)： 最权威、最全面的资源，尤其是 "Developer Guides" 和 "Knowledge Base"。

    • Neo4j图数据库入门教程 (慕课网等平台搜索)： 有很多免费或付费的中文视频教程，可以快速上手。

    • YouTube上的Neo4j频道： 有很多官方和社区的分享，包括教程、案例研究等。

2.精通CQL与Neo4j操作

• 实践为主：

  • Neo4j Sandbox (neo4j.com/sandbox/)： 免费的在线Neo4j实例，内置了多个数据集（如电影、社交网络等），可以直接上手练习CQL，无需本地安装。强烈推荐！

  • Neo4j Desktop： 本地安装Neo4j，方便创建和管理自己的数据库实例。

  • 书籍/教程：

    • 《Learning Neo4j 3.x》或更新版本 (Rik Van Bruggen)：系统学习Neo4j和CQL。

    • Neo4j官方的Cypher Refcard (参考卡片)： 速查CQL语法的好帮手。

    • 多做练习： 尝试用CQL对自己感兴趣的领域进行建模和查询（例如，构建一个你喜欢的电影、书籍或人物关系图谱）。

• 关注点：

  • 不仅要会写 CREATE, MATCH, MERGE, WHERE, RETURN, DELETE。

  • 更要理解 OPTIONAL MATCH, WITH, UNWIND 的用法。

  • 掌握路径查询 (()-[*]-())、可变长度路径、最短路径 (shortestPath)。

  • 熟练使用聚合函数 (COUNT, SUM, AVG, COLLECT)。

  • 理解并创建索引 (CREATE INDEX ON :Label(property)) 以优化查询性能。

  • 学习使用 PROFILE 或 EXPLAIN 分析查询计划，找出性能瓶颈。
