 前言

该智能婴儿监护系统通过硬件、APP、ESP32和云平台的协同工作，实现对婴儿环境的全方位监测和状态判断。硬件端利用多种传感器（如光敏电阻、红外设备、温湿度传感器等）自动控制小夜灯、摇床、小风扇等功能，并通过OLED屏幕显示环境数据。APP端提供环境监控、婴儿状态提示、音乐播放、记事本记录和图传功能，支持远程查看图像和温度阈值设定。ESP32端通过IP地址实现图像传输，确保系统稳定联网和掉线重连。云平台采用MQTT协议进行设备间通信。系统设计旨在为婴儿提供舒适的环境和及时的监护，用户可通过微信公众号获取项目清单资料，并联系博主获取代码或技术支持。

---

关注微信公众号--星之援工作室 发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

---

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

---

一 连线图

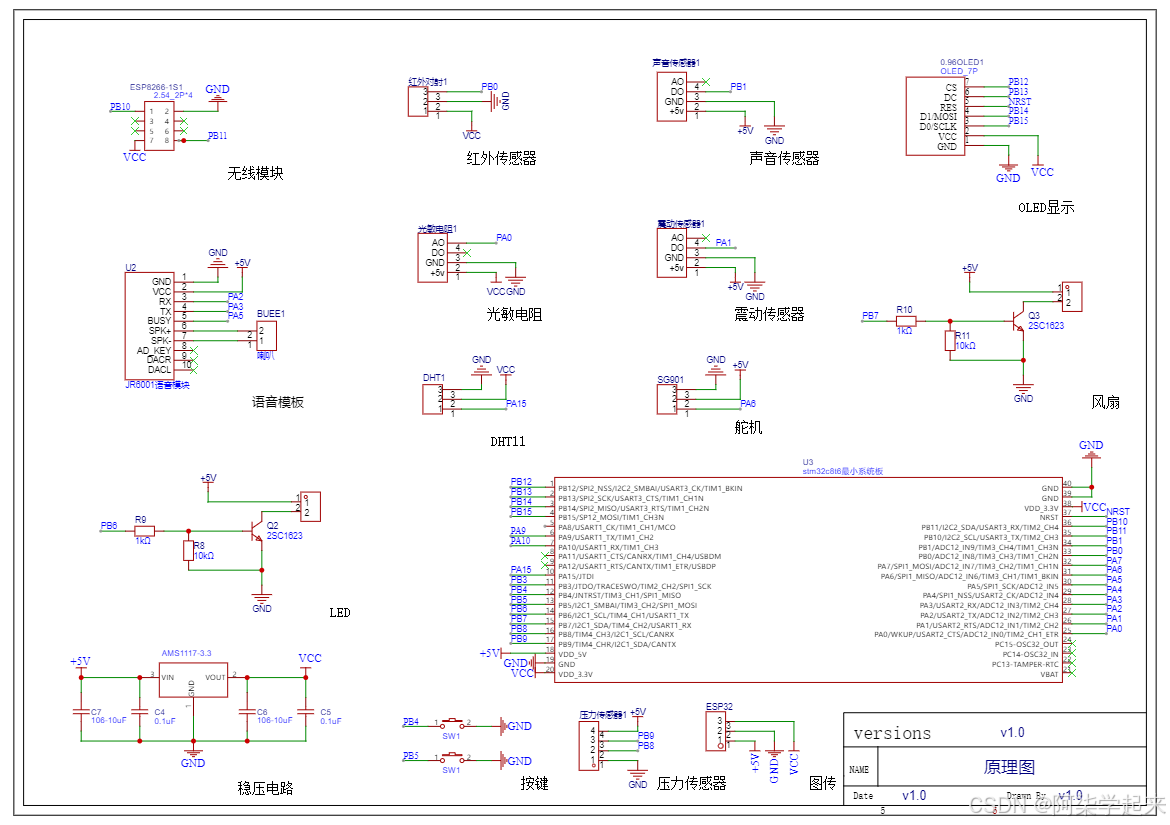

1 原理图

开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）灯和机闪烁一下，说明我们已经连接上云平台，OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔几秒会向APP传输一次数据。

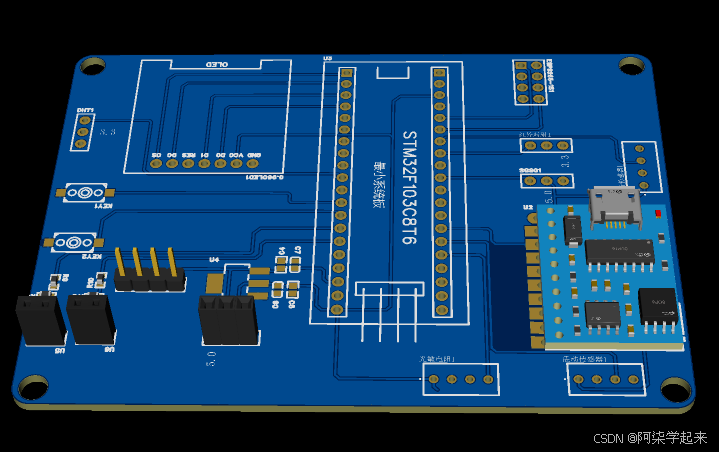

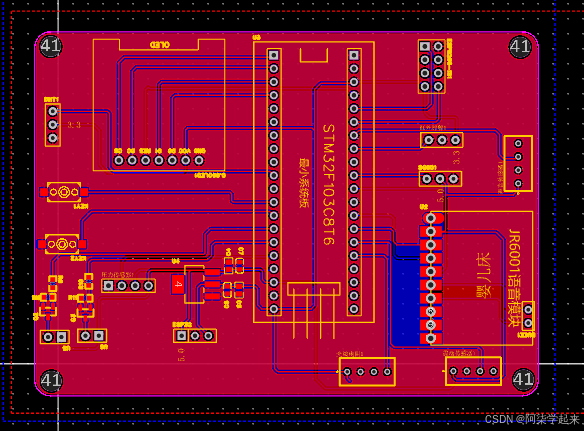

2 PCB效果

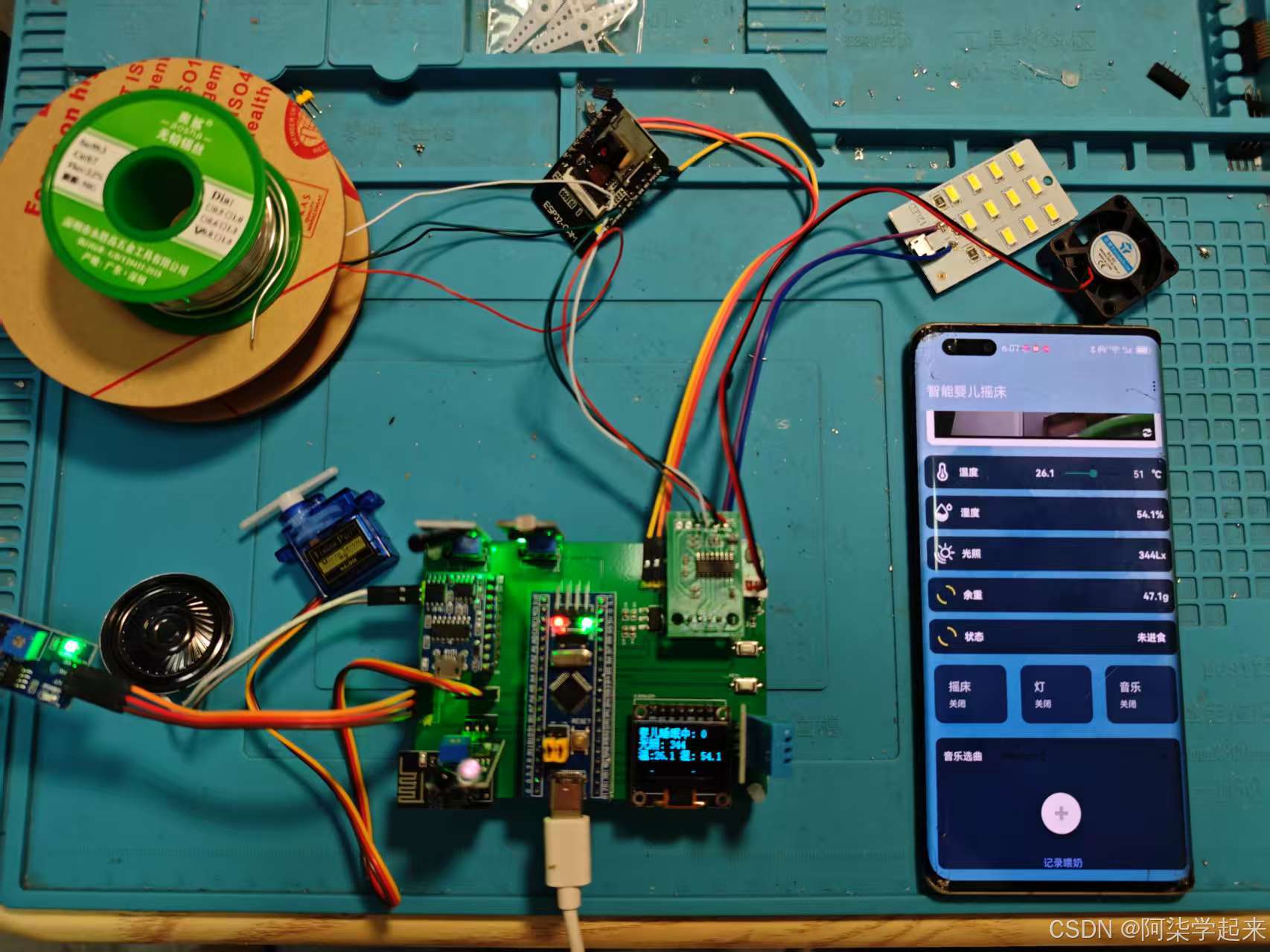

3 实物效果

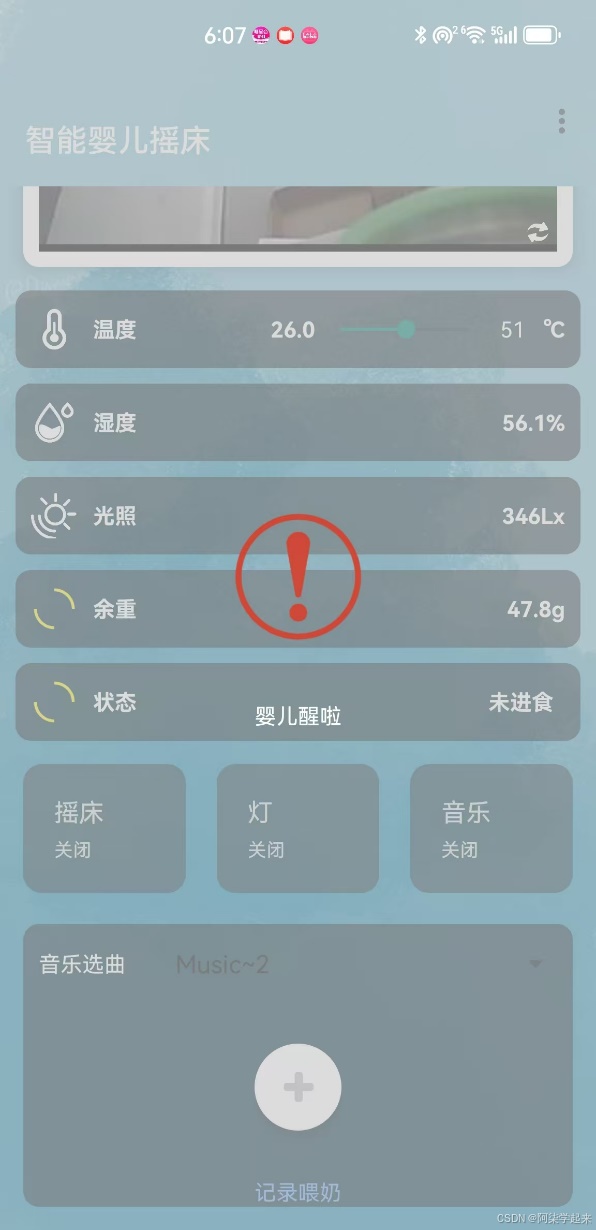

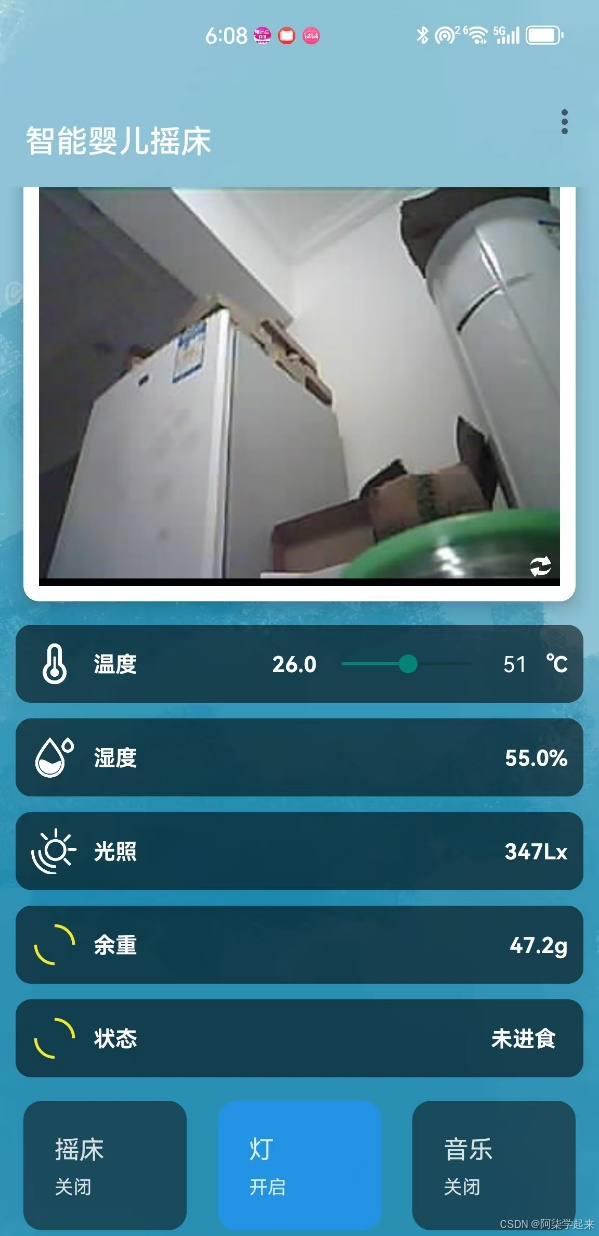

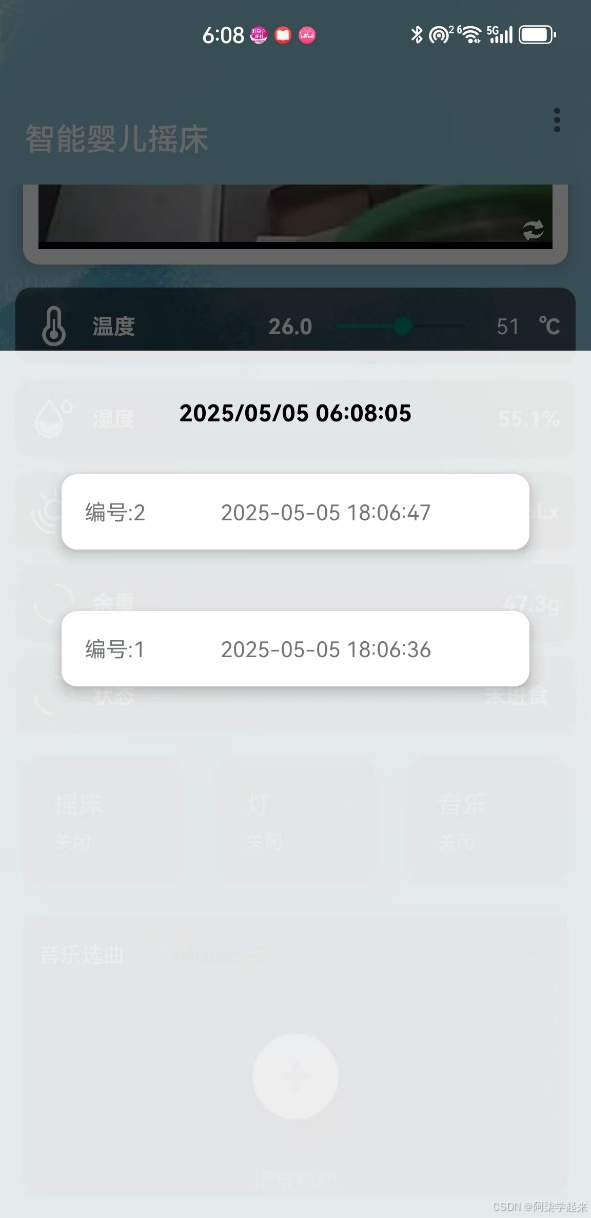

4 APP效果





5 功能概括

（1）硬件端

1. 使用光敏电阻进行环境光照强度的检测，如果红外监测到有有物体并且光照强度过低时，则开启小夜灯
2. 使用0.96OLED显示环境数据以及状态
3. 获取环境温湿度
4. 通过红外设备进行婴儿是否处于进食状态的判断
5. 通过声音传感器以及震动传感器进行判断，如果检测到两者都超过正常阈值，则说明婴儿已经醒了
6. 判断到婴儿醒了，则就开启舵机（摇杆）进行摇床功能
7. 可以通过按键进行音乐的播报和选曲
8. 重量传感：检测物品的重量
9. 图传功能：添加图传，可以通过app查看图像
10. 小风扇：当环境温度过高，自动开启
11. ESP8266自动联网以及掉线重连服务

长按按键一可以进行音乐的选选曲界面，再次长按可退出；

短按按键一可以进行音乐选曲的切换；

短按按键二可以开启和暂停播放；

播放音乐后可以自动进行续播；

（2）APP端

1. 显示当前环境数据，以及婴儿是否再进食的状态
2. 若监测到婴儿醒了，则就在APP中弹出提示框进行提示
3. 可以进行音乐的播报以及选曲
4. APP记事本功能 手动记录婴儿喝奶时间和次数 （数据库存储功能）
5. 添加远程图传功能
6. 添加温度阈值下发功能

 （3）ESP32端

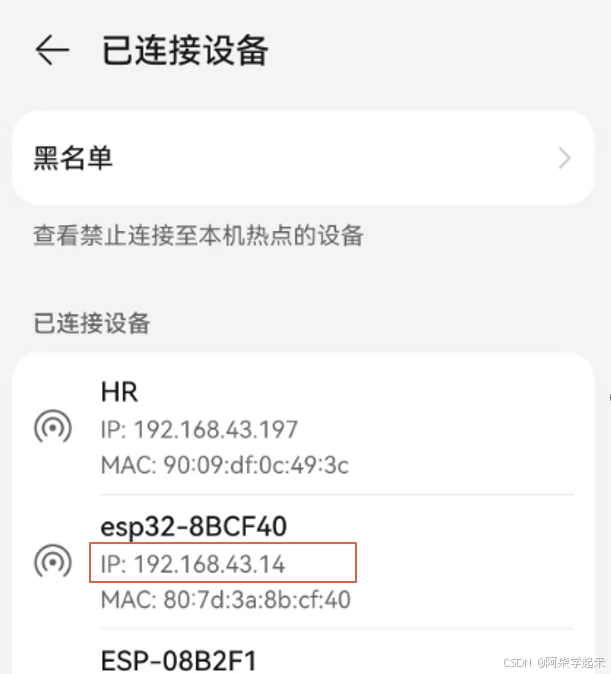

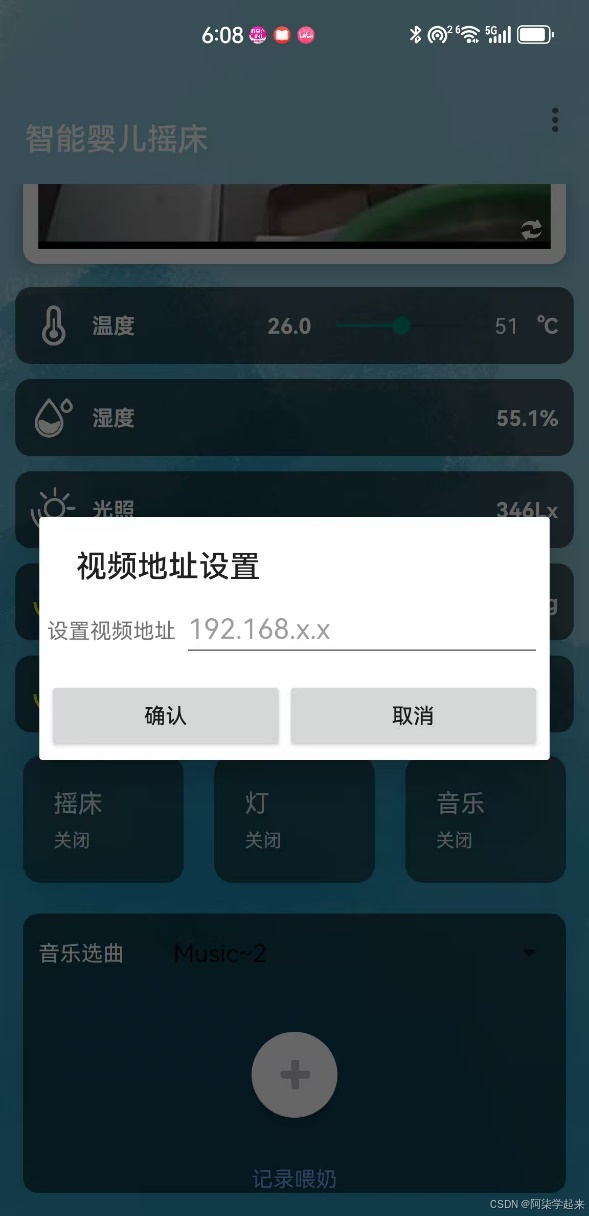

1. APP填写对应的IP地址，即可查看图像

如果手机热点查看不到IP地址，可以直接使用电脑，电脑先链接一个

无线网络/有线网络，打开对应的热点信息，电脑可以直接查看到IP地址

（电脑需要与APP在同一网络（NET）的环境下哦）

（4）云平台

只是链接各个设备使用，采用MQTT即时通讯；

（5）演示视频

通过网盘分享的文件：48.1.智能婴儿床-图传.mp4

链接: https://pan.baidu.com/s/1Kc37r9B1YtLN3EqMTr0CMA?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

2 下载程序

1. 先根据原理图进行连线，连接好以后在做后面的操作

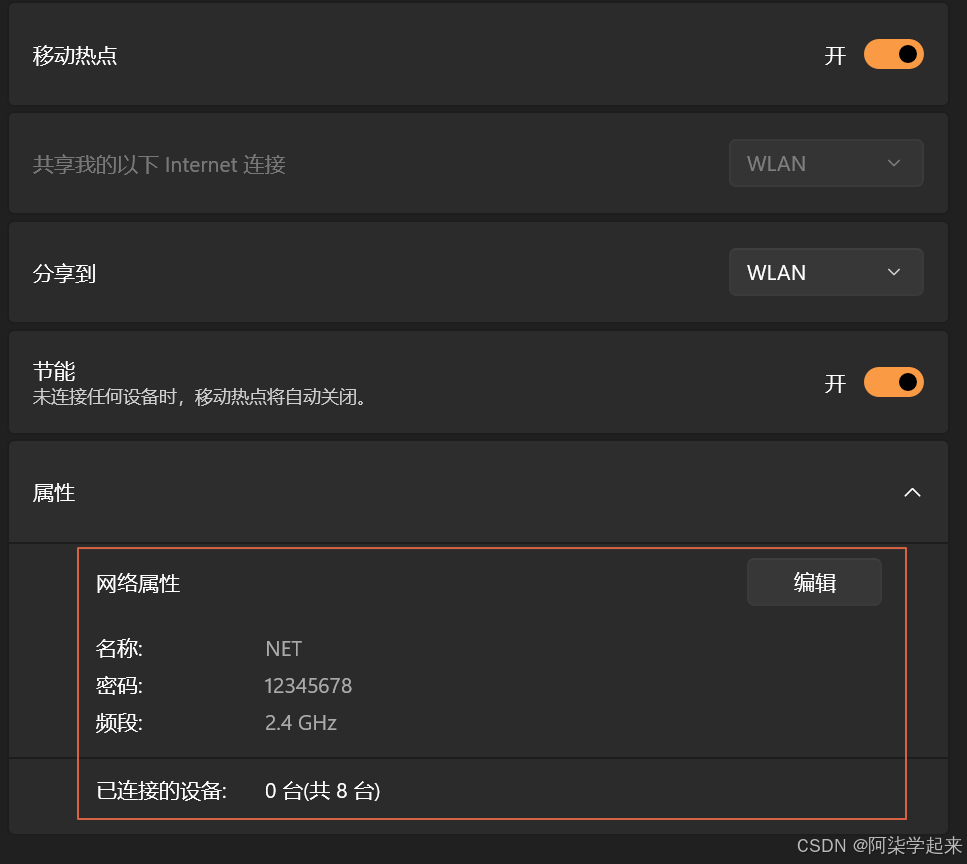

2. 打开手机热点 热点名字：NET密码：12345678

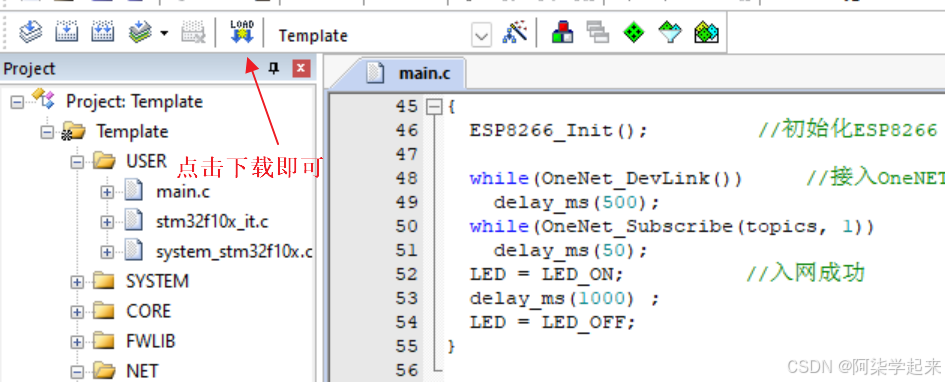

3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1. 下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

安装包链接：

百度网盘 请输入提取码

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

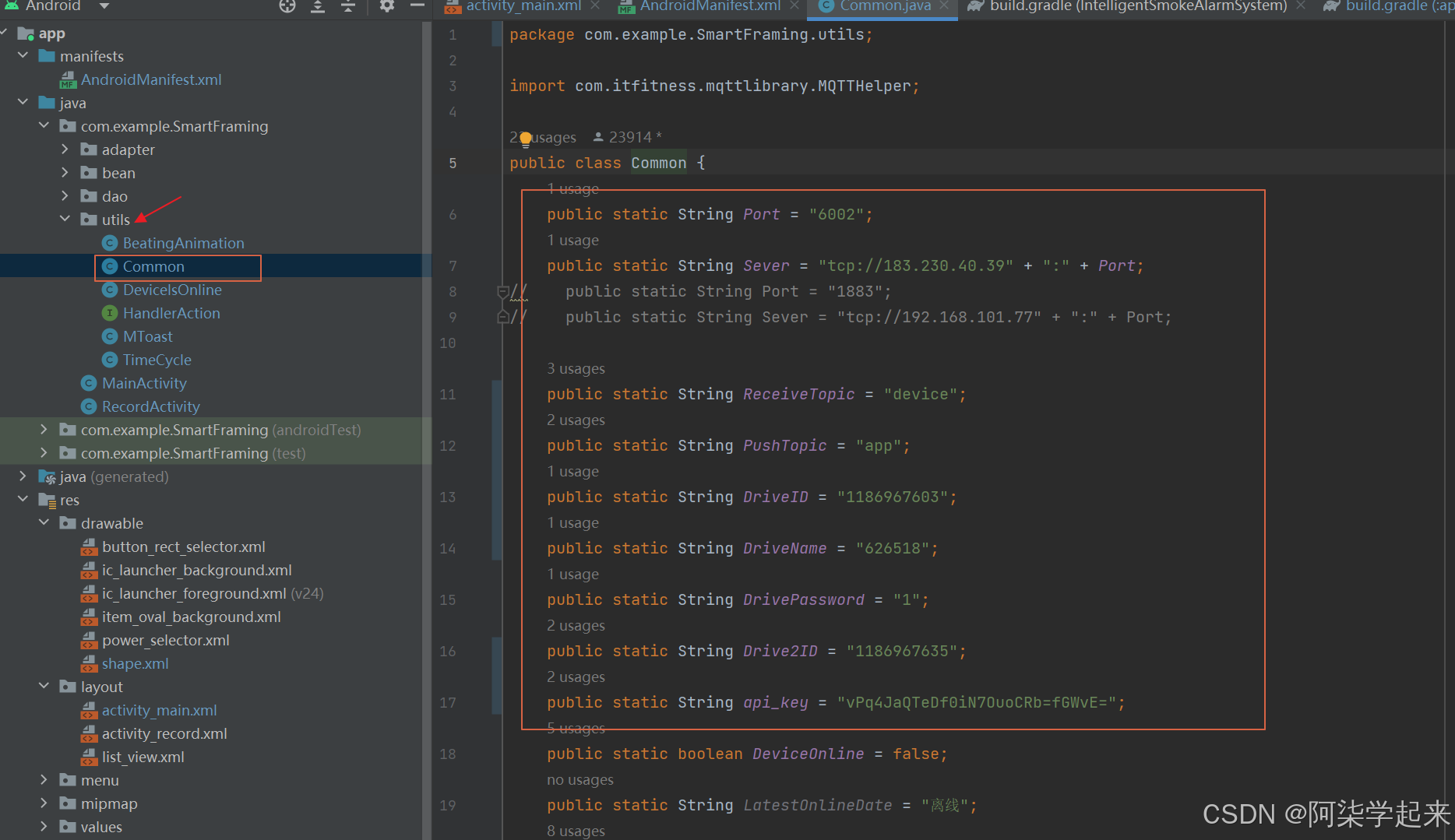

APP参数修改
