一、概述

天然气管道智能巡检系统与移动端设备巡检系统APP配合组成智慧天然气管道设备运维及巡检管理系统平台！

适用于城乡燃气供气管网、长输管道巡检管理。

平台突破原巡更类设备巡检管理系统思维，运用数字移动GIS及北斗/GPS等技术，通过天然气管网智能巡检系统+App模式，实现天然气管道资源、巡检、隐患、资料查询等燃气管网巡视维护信息化。

管道巡检管理系统

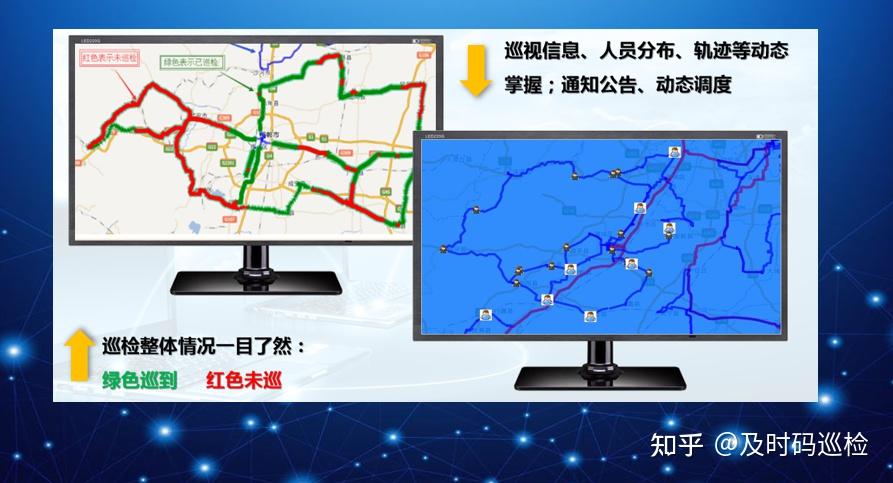

图：管网设备巡检系统实现管网运维信息化

二、架构设计

1、平台组成

天然气管道设备智能巡检系统功能组成：

web端：燃气管道资源普查、设备巡维、管网资源及文档管理等模块；

移动端：管网巡检系统App。

图：天然气管道设备智能巡检系统实现目标

2、功能设计

1）设备巡检管理系统平台功能设计：

管网资源管理：与巡检系统APP配合实现资源可视化普查、GIS资源无纸化；

GPS巡检管理：实时巡检、巡维计划管理、隐患管理等；

管网资源管理：维护资料管理、现场管道查找、GIS资源现场普查及查询等。

2）设备巡检系统移动端APP功能设计：

APP配合燃气巡检管理系统平台实现天然气管道普查、管网设备巡检、隐患上报/整改、审核关闭及管网图资等信息化管理。

三、功能详解

1、资源普查管理

1）通过基于移动GIS技术的移动端智能巡检系统APP与管网巡护管理平台配合可快速建立管网gis信息库。

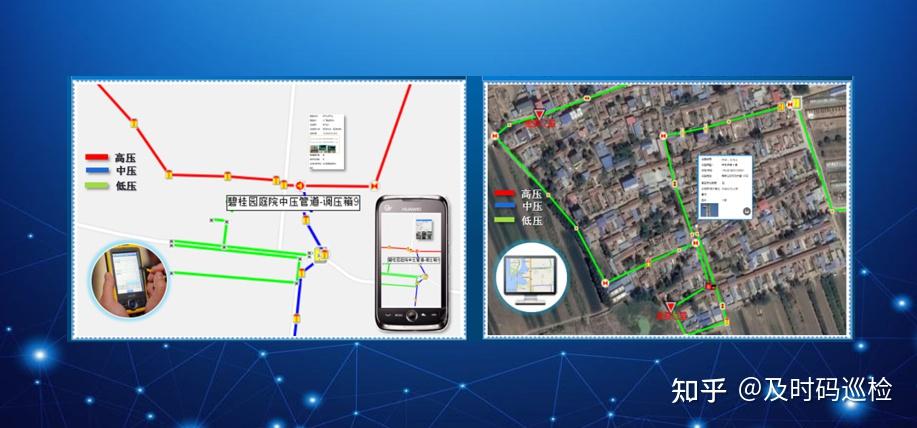

图：天然气管道设备巡检系统-资源普查/更新信息化

2）管网GIS资源管理

（1）管道资源Gis可视化展示，可在天然气管网智能巡检系统平台地图上直观展现城市管道、配套设备等分布，可按设备类型或行业类别如供水、燃气或通信管道等进行查询。

（2）管网及设施资源查看：管理或作业人员可通过天然气管道巡检管理系统平台或移动端巡检系统App在线查看天然气管网资源信息及地图分布。

燃气管网巡检管理系统GIS资源

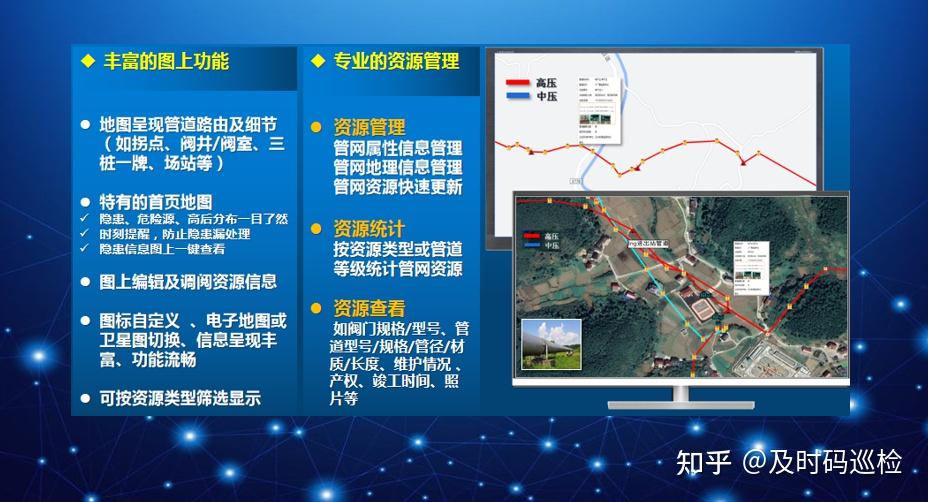

图：管网智能巡检系统实现GIS资源可视化管理

2、管道及设备巡检管理

1）采用北斗/GPS卫星系统、移动网络及移动GIS等技术，实现天然气管道设备巡检的动态化实时监管，手持端设备巡检系统App实时上传巡视轨迹，巡检管理系统平台地图动态显示人员位置、轨迹等，若进入网络信号盲区则手持端设备巡检APP即自动保存信息，待网络恢复即自动上传燃气管网智能巡检管理系统。

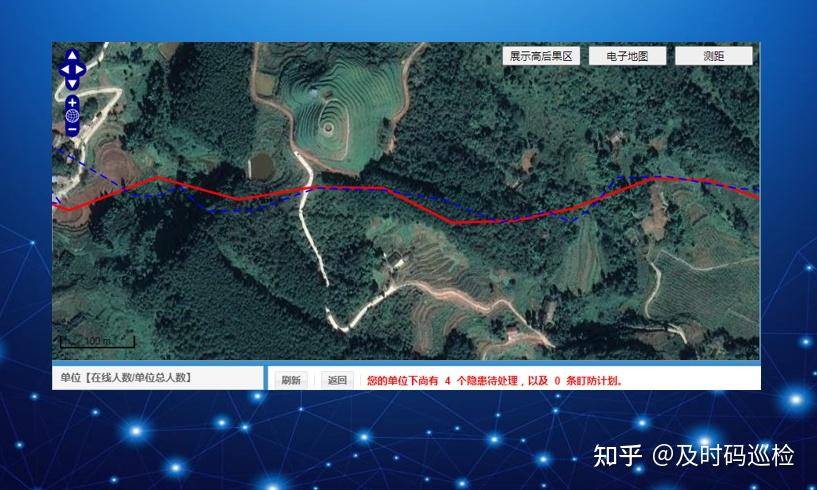

图：管网智能巡检系统-实时监护

2）历史巡护回查

天然气管道智能巡检系统后台自动保存管网设备巡检信息，供随时查看，如可使用轨迹回溯功能对历史巡检轨迹回放、隐患整改处理细节等。

图：燃气管道设备巡检系统平台-历史轨迹

3）计划管理

天然气管道巡检管理系统平台具有手动或自动两种计划模式，用户可结合自身设备管理特点选择，计划生成后由管网智能巡检系统平台自动派给设备巡检App。

4）隐患管理

如发现隐患可通过智能巡检系统APP对现场设施拍照、描述后上报燃气管网设备巡检管理平台。

同时维护员手持端巡查APP可实时接收整改工单并上传整改信息。

智能设备巡检系统平台可依据隐患整改状态进行图上智能变色；

天然气管道巡检管理系统-隐患分布

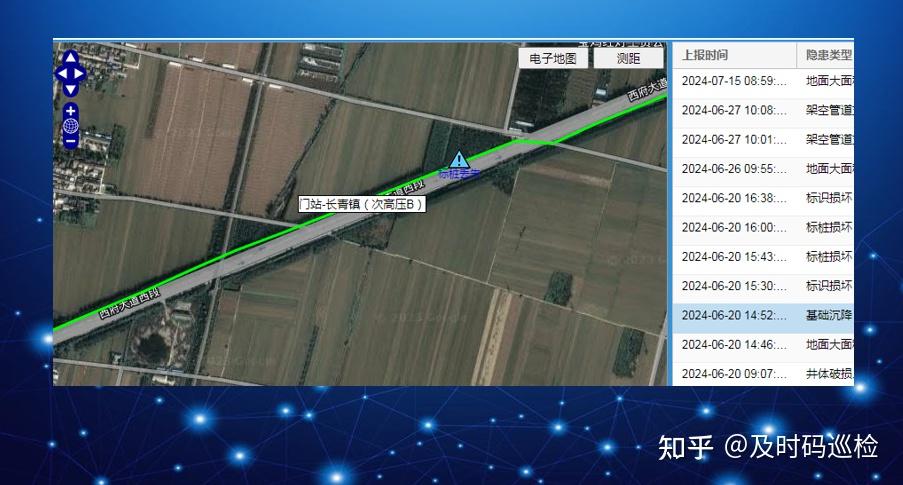

图：管网设备智能巡检系统平台-隐患地图

5）计划执行分析

（1）管网智能巡检系统平台实时接收巡维数据，并根据巡检时间、到位率、隐患整改等生成维护日报等；

（2）燃气管道及辅助设备图标颜色按巡检到位情况进行智能变色展示。

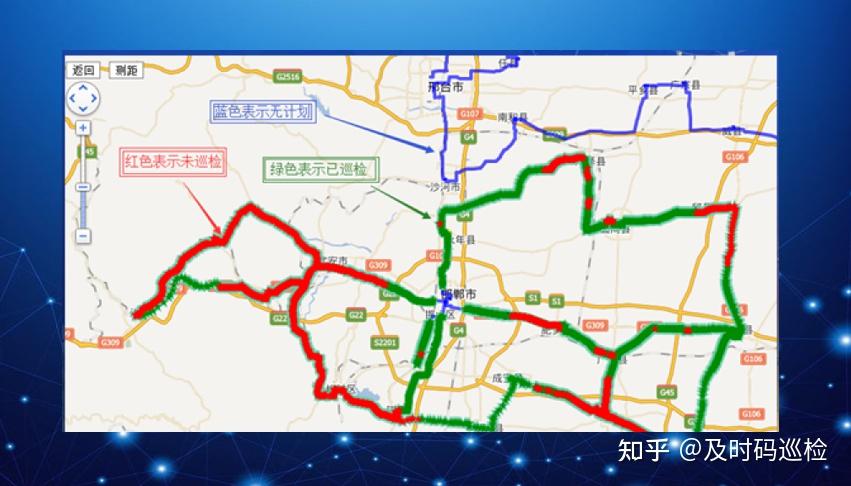

图：管网设备智能巡检系统-整体巡检情况

6）高后区管道巡维管理

天然气管网智慧巡检管理系统具有高后果区精巡功能，当巡检员进入高后区时手持端设备巡检系统APP自动语音提示，保障高后区燃气管道及设备巡检质量。

3、辅助功能

1）图资管理无纸化

通过天然气管道智能巡检系统可将管道地理环境照片、管网资料等进行网络化管理，并可通过管线巡视维护管理平台或移动端设备巡检系统APP图上查阅。

2）现场查找管道

受违章开挖等影响，现场难于确认管道的场景并不少见，而通过移动端巡检系统App即可现场快速确认。

总结：基于燃气管道设备巡检管理系统及智能巡检系统APP设计新理念，实现天然气管网巡维信息化管理。
