无人机集群（Drone Swarm）作为新兴的研究热点，越来越多地出现在物流、救援、军事侦察等领域。然而，要让多架无人机在复杂环境中进行协同飞行和路径规划，并不如想象中的简单。如何在有限的计算资源与不确定的外界干扰下，快速得到一套具备较优解的群体协作策略？博弈论可以为我们提供不少启示。本篇博客将给大家展示一份采用 OpenAI Gym 环境、集成 博弈策略、支持 命令行配置、CSV 日志记录、动画可视化 等功能的无人机集群协同路径规划仿真代码，并详细讲解设计思路和使用方法。

一、项目简介

在本项目中，我们搭建了一个基于 Python 的 无人机集群仿真环境，能够模拟：

• 多架无人机在三维空间中移动
• 障碍物对飞行路径的影响
• 随机风暴与电磁干扰对动作的扰动
• 多架无人机分别具有自己的目标点，每当靠近目标后就会被分配新的目标

此外，还可以根据需求切换不同的决策策略，如：

• Nash 决策（纳什均衡的启发式选择）
• Random 决策（简单的随机动作，便于对比效果）

为了方便对比和记录，我们支持：

• CSV 文件输出仿真结果（如：平均奖励、回合数、步骤数等）
• Matplotlib 实时绘制 3D 轨迹图和 奖励曲线
• FuncAnimation 生成 MP4 动画展示无人机运动轨迹

简单来说，这是一份“多功能、高可扩展性”的无人机集群博弈仿真项目，实现了从环境定义到策略设计再到可视化输出的完整流程。

---

二、代码结构概览

该项目的核心代码结构大致可以分为以下五个部分：

1. 环境定义 DroneSwarmEnv

   • 继承了 gym.Env，定义了状态空间（观测空间）、动作空间、奖励计算方式、环境重置、环境步进逻辑等等。

2. 决策策略

   • nash_equilibrium_decision(env): 使用基于纳什均衡思路的启发式搜索，遍历每个无人机的 7 种动作，选择期望奖励最高的动作。
   • random_decision(env): 完全随机的策略，主要用于对比基准效果。

3. 可视化功能

   • visualize_episode(...): 回合结束时，用 3D 图展示所有无人机的飞行轨迹，并用二维折线图展示奖励变化。
   • animate_episode(...): 生成 Matplotlib 动画，并导出 MP4 视频。

4. CSV 日志记录

   • log_results(...): 将每回合的关键指标（总步数、平均奖励、仿真时长、使用策略等）追加写入一个 CSV 文件，便于后续数据分析或可视化。

5. 主函数入口 if __name__ == "__main__":

   • 解析命令行参数，初始化环境，循环运行多回合仿真，并调用对应的可视化和日志记录函数。

项目中还引入了 tqdm 来实现进度条展示（如果安装了该库），在大量仿真时便于观察进度。

三、核心功能与实现细节

1. 环境定义

class DroneSwarmEnv(gym.Env):
    def __init__(self, num_drones=3, num_obstacles=5, world_size=(50, 50, 10), max_steps=200):
        # 1. 定义无人机数量、障碍物数量、环境尺寸、最大步数等
        # 2. 设定观测空间 (observation_space) 和动作空间 (action_space)
        # 3. 调用 reset() 初始化环境

    def reset(self):
        # 初始化无人机位置、目标位置、障碍物位置等
        # 返回观测值

    def step(self, actions):
        # 1. 解析动作，进行干扰模拟（风暴、大概率小扰动，电磁干扰导致动作失效）
        # 2. 更新无人机位置，并限制在边界内
        # 3. 计算奖励（到目标的负距离、到达目标的额外奖励、碰撞障碍物的扣分）
        # 4. 增加步数，判断是否结束
        # 5. 返回新的观测值、奖励、done 标志、信息

    def render(self, mode='human'):
        # 以日志方式输出位置信息（也可根据需求自定义 2D/3D 渲染）



可以看到，我们给每架无人机都分配了一个目标点 targets[i]，只要该无人机距离目标点小于 2.0，就会获得 额外奖励（+100 分），同时 目标被重置，让无人机继续探索新的目标。此外，我们还根据障碍物碰撞（距离 < 1.0）进行扣分（-50 分），使得无人机尽量避障。

2. 决策策略

纳什均衡决策

def nash_equilibrium_decision(env):
    actions = [0] * env.num_drones
    # 对每架无人机，遍历 7 种可行动作
    for i in range(env.num_drones):
        best_action = 0
        best_value = -np.inf
        for action in range(7):
            # 基于动作 move，评估新位置距离目标的负距离和障碍物碰撞风险
            # 选择能让奖励最高的那个动作
        actions[i] = best_action
    return actions


这里的“纳什均衡”其实是一个简单的单机启发式搜索，并没有真正实现多智能体博弈中的精确纳什解，但可以作为一个初步近似。在实际复杂环境中，我们往往还需考虑其他无人机的动作联动与冲突，这就会引入多智能体强化学习或更复杂的博弈理论方法。

随机决策

def random_decision(env):
    return env.action_space.sample()




随机策略用来做基准对比：看在同样的环境下，随机动作能获得多少平均奖励？与纳什策略相比能有多大差距？有助于我们理解策略质量和环境难度。

3. 可视化与动画

• visualize_episode(...) 用于在单回合结束时绘制 3D 无人机轨迹与 奖励曲线。
• animate_episode(...) 进一步利用 Matplotlib 的动画功能，为每一帧更新无人机当前位置，通过 FuncAnimation 将其保存为 MP4 文件。

可视化可以帮助我们更直观地理解无人机飞行过程中的碰撞、抖动、到达目标点、重新分配目标等动态变化。

4. 日志记录

为了方便后续分析或嵌入到自动化实验流程中，我们在每回合结束后，将结果写入 CSV：

def log_results(csv_filename, episode, steps, avg_reward, strategy, simulation_time):
    # fields = ['episode', 'steps', 'avg_reward', 'strategy', 'simulation_time']
    # 追加模式写入到 csv_filename




生成的 CSV 文件可能包含如下多行记录：

episode	steps	avg_reward	strategy	simulation_time
1	200	-12.35	nash	1.57
2	200	-20.49	nash	1.68
...	...	...	...	...

有了这份日志，我们就能轻松导入到 Pandas 或其他分析工具中做统计可视化。

---

四、如何运行

1. 安装依赖库

   • gym（或 gymnasium），numpy，matplotlib，argparse 等
   • 如果需要动画功能，要安装 ffmpeg 用于导出 mp4
   • 进度条功能需要安装 tqdm（可选）

pip install gym numpy matplotlib tqdm



五、效果展示

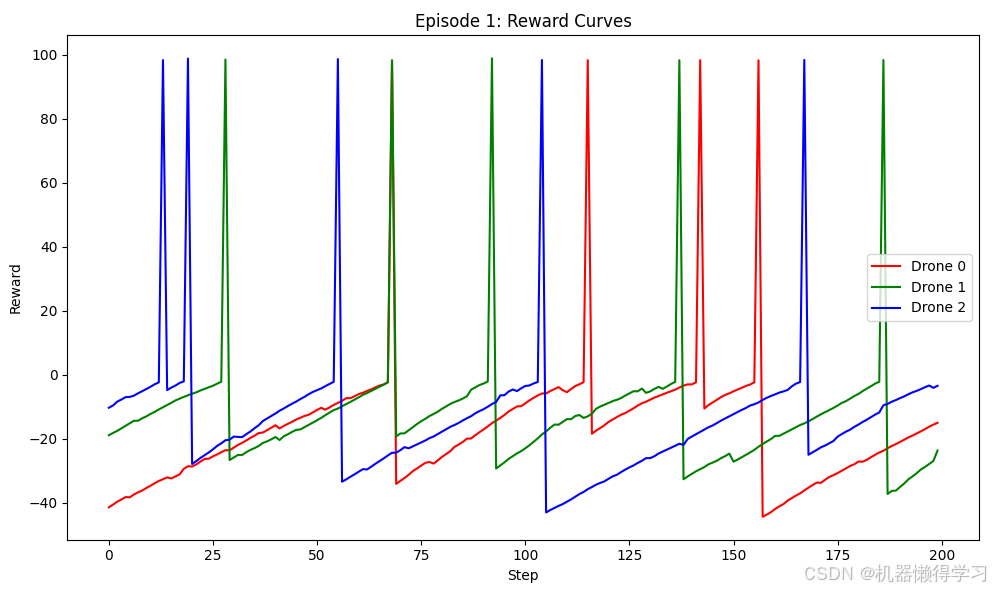

以下是一些示例展示（假设用 3 架无人机、5 个障碍物，在一个 50×50×10 的三维空间内随机初始化）：

六、总结与展望

在这份 增强版无人机集群协同路径规划 项目中，我们结合了 OpenAI Gym 环境构建、博弈决策策略、可视化、CSV 日志记录 等功能，为研究和演示 多智能体博弈 和 协同路径规划 提供了一套基础框架：

• 对初学者而言，这是一个在 强化学习 或 博弈论 场景中自定义环境的简明示范；
• 对进阶读者而言，可以轻松插入更多高阶策略，如Q-learning、Deep Reinforcement Learning，并衡量策略性能；
• 对实际应用而言，可以进一步逼真地模拟外界干扰（风向时变、障碍动态移动），或引入编队约束、无人机间通信等复杂因素。
