物联网与射频识别技术，课程实验（二）
·
实验2—— 纯ALOHA(Pure ALOHA)算法的实现及其性能分析
实验说明： 1.利用Python或Matlab模拟纯ALOHA算法； 2.分析标签数量k、数据包长度l对信道利用率的影响，其中， 信道利用率=发送数据的时间/(发送数据的时间+信道空闲的时间) 3.利用Python或Matlab画出相应的曲线，并分析算法的优缺点。
目录如下：
pureALOHA.py：
# """1.利用Python或Matlab模拟纯ALOHA算法；
# 2.分析标签数量k、数据包长度l对信道利用率的影响，其中，信道利用率=发送数据的时间/(发送数据的时间+信道空闲的时间)
# 3.利用Python或Matlab画出相应的曲线，并分析算法的优缺点。"""
#
# import numpy as np
# import matplotlib.pyplot as plt
# import random
#
# print('---------------标签数量k对信道利用率的影响--------------')
# print('---------------solution 1：多个标签碰撞时，仅碰撞方重置随机数-------------')
# # solution 1：多个标签碰撞时，仅碰撞方重置随机数
# # maxLength = 1000
# tagNum = 250
# rate = []
# # 给每个标签生成随机数
#
#
# for j in range(1, tagNum+1):
# cntSum = 0
# succeedSum = 0
# tag = [] # 每个标签的随机数数组
# vis = [] # 每个标签的沉默标志位
#
# for i in range(j):
# t = random.randint(100, 10000)
# tag.append(t)
# vis.append(False)
#
# # print(j)
# while 1:
# flag = 0
# cnt = 0
# cntSum += 1
# index = []
# # for i in range(j):
# # print(vis[i], end=' ')
#
# for i in range(j):
# if vis[i] == True:
# flag += 1
# else:
# if tag[i] == 0:
# cnt += 1
# index.append(i) # 记录碰撞的标签下标
# tag[i] -= 1
# if cnt == 1: # 表明只有一个标签发数据 无碰撞 发送成功 变成静默标签
# vis[index[0]] = True
# succeedSum += 1
# elif cnt > 1:
# for i in index:
# if vis[i] == False:
# tag[i] = random.randint(100, 10000) # 将发生了碰撞的标签全部重置随机数
# if flag == j:
# break
#
# # print(flag, j, succeedSum, cntSum, succeedSum/cntSum)
# rate.append(succeedSum/cntSum)
#
# plt.plot(np.arange(1, tagNum+1), rate, color='r', linestyle='--', marker='*', linewidth=2.0)
# plt.show()
#
# # rate.clear()
# # print('---------------solution 2：多个标签碰撞时，除去已经静默的全部重置随机数-------------')
# # for j in range(1, tagNum+1):
# # cntSum = 0
# # succeedSum = 0
# # tag = [] # 每个标签的随机数数组
# # vis = [] # 每个标签的沉默标志位
# #
# # for i in range(j):
# # t = random.randint(1, 20)
# # tag.append(t)
# # vis.append(False)
# #
# # # print(j)
# # while 1:
# # flag = 0
# # cnt = 0
# # cntSum += 1
# # index = []
# # # for i in range(j):
# # # print(vis[i], end=' ')
# #
# # for i in range(j):
# # if vis[i] == True:
# # flag += 1
# # else:
# # if tag[i] == 0:
# # cnt += 1
# # index.append(i) # 记录碰撞的标签下标
# # tag[i] -= 1
# # if cnt == 1: # 表明只有一个标签发数据 无碰撞 发送成功 变成静默标签
# # vis[index[0]] = True
# # succeedSum += 1
# # elif cnt > 1:
# # for i in range(j):
# # if vis[i] == False:
# # tag[i] = random.randint(1, 20) # 将发生了碰撞的标签全部重置随机数
# # if flag == j:
# # break
# #
# # # print(flag, j, succeedSum, cntSum, succeedSum/cntSum)
# # rate.append(succeedSum/cntSum)
# #
# # plt.plot(np.arange(1, tagNum+1), rate, color='b', linestyle='dotted', marker='*', linewidth=2.0)
# # plt.show()
# #
# #
# # print('---------------数据包长度l对信道利用率的影响--------------')
# #
"""1.利用Python或Matlab模拟纯ALOHA算法；
2.分析标签数量k、数据包长度l对信道利用率的影响，其中，信道利用率=发送数据的时间/(发送数据的时间+信道空闲的时间)
3.利用Python或Matlab画出相应的曲线，并分析算法的优缺点。"""
import random
from task2_pureALOHA.Tag import Tag
import matplotlib.pyplot as plt
import numpy as np
font3 = {'family': 'SimHei',
'weight': 'normal',
'size': 24,
}
def cal(tagNum, messageLen):
"""
function: 计算标签数量为tagNum、数据包长度为messageLen时的信道利用率
:param tagNum: 标签数量
:param messageLen: 数据包长度
:return: 返回信道利用率
"""
tagList = []
# 给每个标签生成随机数
# print(tagNum)
for i in range(tagNum):
tag = Tag()
tag.name = "Tag"+str(i)
tag.slot = random.randint(100, 10000)
tag.messageLen = messageLen
tagList.append(tag)
isOccupied = 0
isOccupiedIndex = 0
cntSum = 0
while 1:
cnt = 0
for i in range(tagNum):
# print(i)
if(tagList[i].slot > 0): # 所有标签未到发送时间
tagList[i].slot -= 1
continue
if tagList[i].messageLen == 0:
cnt += 1
continue
if isOccupied > 0 and isOccupiedIndex != i:
# 产生冲突除静默标签全部重置随机数
# print('产生冲突')
for j in range(tagNum):
if tagList[j].isSubmerge:
continue
tagList[j].messageLen = messageLen
tagList[j].slot = random.randint(100, 10000)
continue
isOccupiedIndex = i
tagList[i].messageLen -= 1
isOccupied = tagList[i].messageLen
if isOccupied == 0: # 表明gai标签发送数据完毕
tagList[i].isSubmerge = True
if cnt == tagNum: #所有标签已经发送完毕
break
# print(cnt)
isOccupied = 0
cntSum += 1
# print(tagNum, cntSum, tagNum / cntSum)
return tagNum*messageLen / cntSum
def main():
tagNum = 250
print('---------------标签数量k对信道利用率的影响--------------')
ratio = []
for i in range(1, tagNum):
rate = []
for j in range(3): # 3次测量取均值
score = cal(i, 100) # 默认标签值从[0,tagNum], maxLen=100
rate.append(score)
# print(i, rate[i])
ratio.append(np.average(rate))
# score = cal(i, 100)
# ratio.append(score)
print(i, ratio[i-1])
plt.plot(np.arange(1, tagNum), ratio, color='g', linestyle='--', marker='*', linewidth=2.0)
plt.xlabel('标签数量', font3)
plt.ylabel('信道利用率', font3)
plt.show()
plt.show()
print('---------------标签数量k对信道利用率的影响----------------------------数据包长度l对信道利用率的影响--------------')
ratio.clear()
for i in range(1, tagNum):
rate = []
for j in range(3): # 3次测量取均值
score = cal(100, i) # 默认标签长度大小为i, 标签格式=100
rate.append(score)
# print(i, rate[i])
ratio.append(np.average(rate))
# score = cal(i, 100)
# ratio.append(score)
print(i, ratio[i - 1])
plt.plot(np.arange(1, tagNum), ratio, color='g', linestyle='--', marker='*', linewidth=2.0)
plt.xlabel('数据包长度', font3)
plt.ylabel('信道利用率', font3)
plt.show()
if __name__ == '__main__':
main()pureAloha_simulation.py：
"""1.利用Python或Matlab模拟纯ALOHA算法；
2.分析标签数量k、数据包长度l对信道利用率的影响，其中，信道利用率=发送数据的时间/(发送数据的时间+信道空闲的时间)
3.利用Python或Matlab画出相应的曲线，并分析算法的优缺点。"""
# from random import uniform
import numpy as np
import matplotlib.pyplot as plt
print('---------------数据包长度l对信道利用率的影响--------------')
# 分析数据包长度l对信道利用率的影响
length = 1000
# 仿真发送数据包的时间，与数据包长度成正比
sendTime = np.linspace(0, 1, length)
# 固定标签数量
tagNum = 10
Matrix = []
n = 1000
for i in range(length):
# 设置随机数种子
rd = np.random.RandomState()
# 设置一个标签成功发送数据的最多次数
# 生成每个标签数据包长度从[0,n]对应的等待时间，姑且认为是发送时间的两倍
# waitedTime = np.array(rd.random((tagNum, n))*0.5)
waitedTime = rd.uniform(0, 1, (tagNum, n))*0.5
# print(waitedTime)
# 按行求累计和 即T[i,j]代表第i个标签第j次成功发送所需要的时间
T = np.cumsum(waitedTime, axis=1)
# T_sum即发送完所有标签所需要的值
T_sum = T[1, n-1]
# 将所有标签flat 方便差分求标签之间是否冲突
T_flat = T.reshape(-1, )
# 将所有标签排序 方便差分求标签之间是否冲突
np.sort(T_flat)
# 求差分
T_diff = np.diff(T_flat)
succeedTimes = 0
transTime = sendTime[i]
for j in range(T_flat.shape[0]-1):
if T_diff[j] <= T_sum:
if j == 0 and T_diff[j] >= transTime:
succeedTimes += 1
elif j == T_flat.shape[0]-1 and T_diff[j] >= transTime:
succeedTimes += 1
elif T_diff[j] >= transTime and T_diff[j-1] >= transTime:
succeedTimes += 1
else:
continue
Matrix.append(succeedTimes*transTime/T_sum)
print(succeedTimes, T_sum, succeedTimes*transTime/T_sum)
plt.plot(sendTime, Matrix, color='g', linestyle='--', marker='*', linewidth=2.0)
plt.show()
Tag.py：
class Tag:
endPoint = 5
def __init__(self):
self.slot = None
self.messageLen = None
self.name = None
self.isSubmerge = False

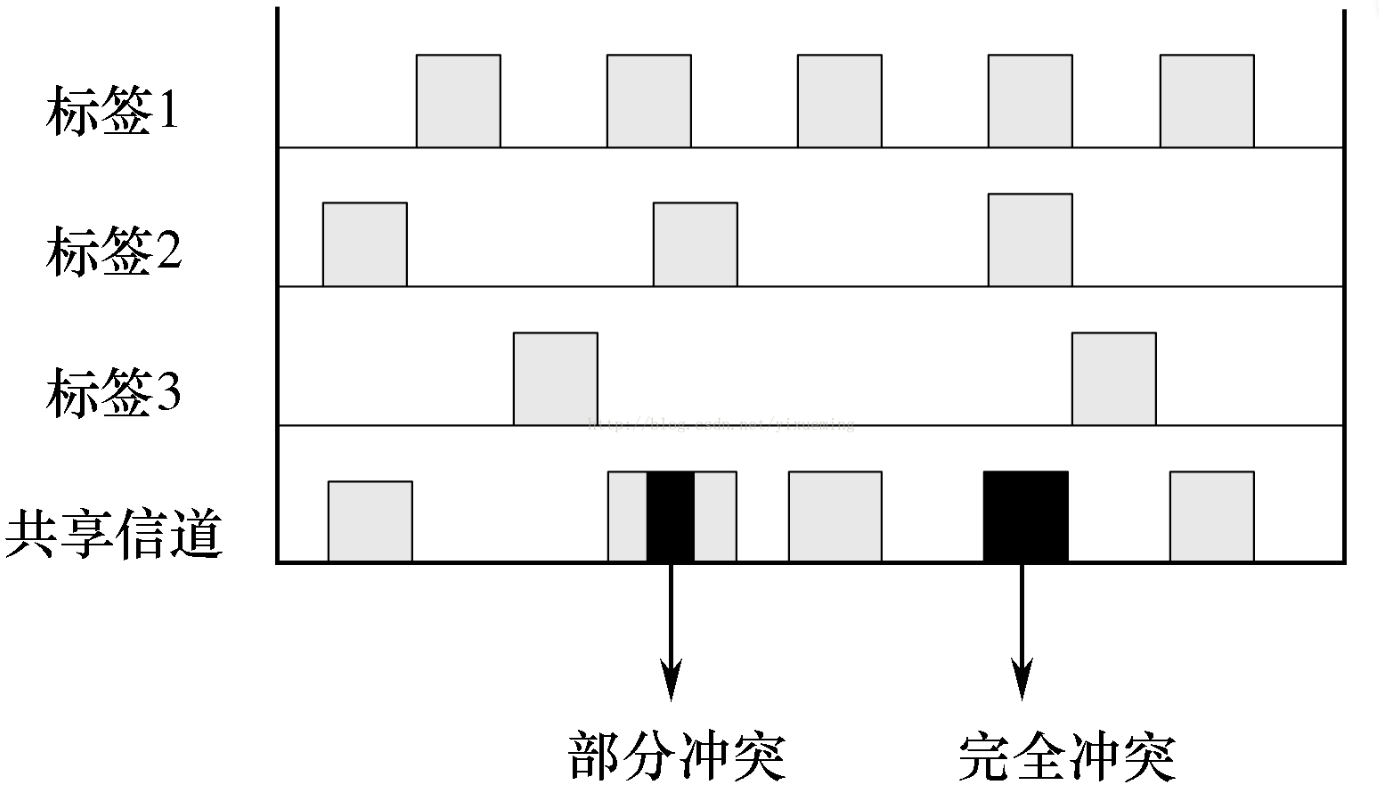

在纯ALOHA算法中，若读写器检测出信号存在相互干扰，读写器就会以向标签发出命令，令其停止向读写器传输信号；标签在接收到命令信号之后，就会停止发送信息，并会在随机时间段内进入到待命状态，只有当该时间段过去后，才会重新向读写器发送信息。各个电子标签待命时间片段长度是随机的，再次向读写器发送信号的时间也不相同，这样减少碰撞的可能性。
当读写器成功识别某一个标签后，就会立即对该标签下达命令使之进入到休眠的状态。而其他标签则会一直对读写器所发出命令进行响应，并重复发送信息给读写器，当标签被识别后，就会一一进入到休眠状态，直到读写器识别出所有在其工作区内的标签后，算法过程才结束。
发送帧不会产生碰撞，可以分析出，即发送成功的概率P与呑吐率与数据包含量有关。
参考资料：
