WiFi物联网智能插座的电耗采集依托于合力为的HLW8110计量芯片实现，选取它的主要原因是精度不错，价格美丽，并且可以通过串口驱动，使用便捷。











1、硬件设计

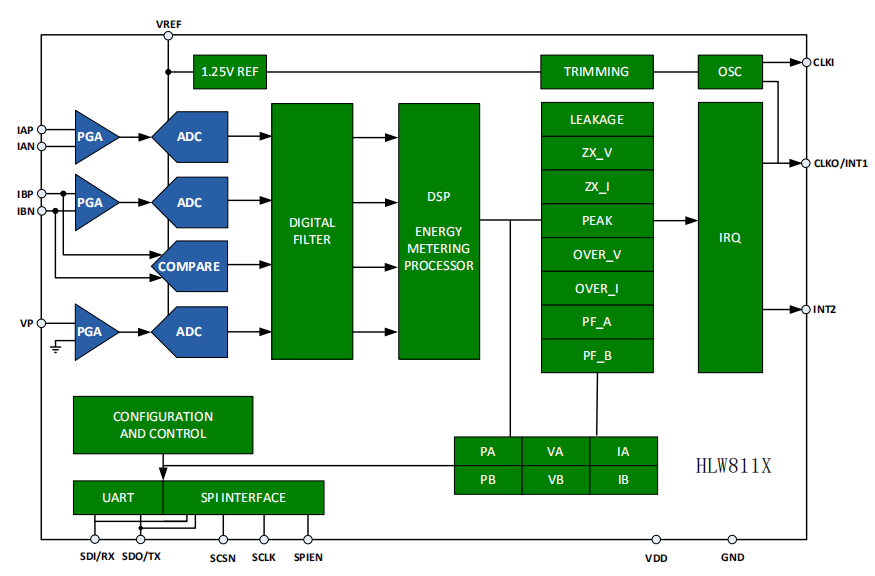

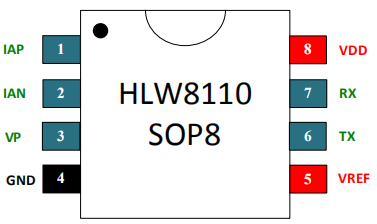

HLW8110是一款高精度的电能计量 IC,它采用 CMOS 制造工艺，主要用于单相计量应用。它能够测量线电压和电流，并能计算有功功率，视在功率和功率因素。该器件内部集成了二个∑-Δ型 ADC 和一个高精度的电能计量内核。输入通道支持灵活的 PGA 设置，因此 HLW8110 适合与不同类型的传感器使用，如电流互感器（CT）和低阻值分流器。

HLW8110 电能计量 IC 采用 3.3V 或 5.0V 电源供电，内置 3.579M 振荡器，可以通过 UART 口进行数据通讯，波特率为 9600bps。

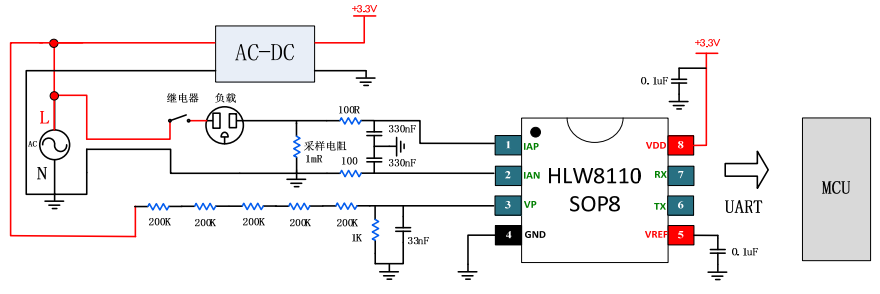

HLW8110的典型电路，外围电路简单，外围器件非常少，单路通道可用于检测负载设备的功率、电压、电流和用电量，通过 UART 或接口传输数据至 MCU，HLW8110 内部可以设置功率过载、电压过载和电流过载阀值，通过内部寄存器可以查询，并可以检测电压过零点。

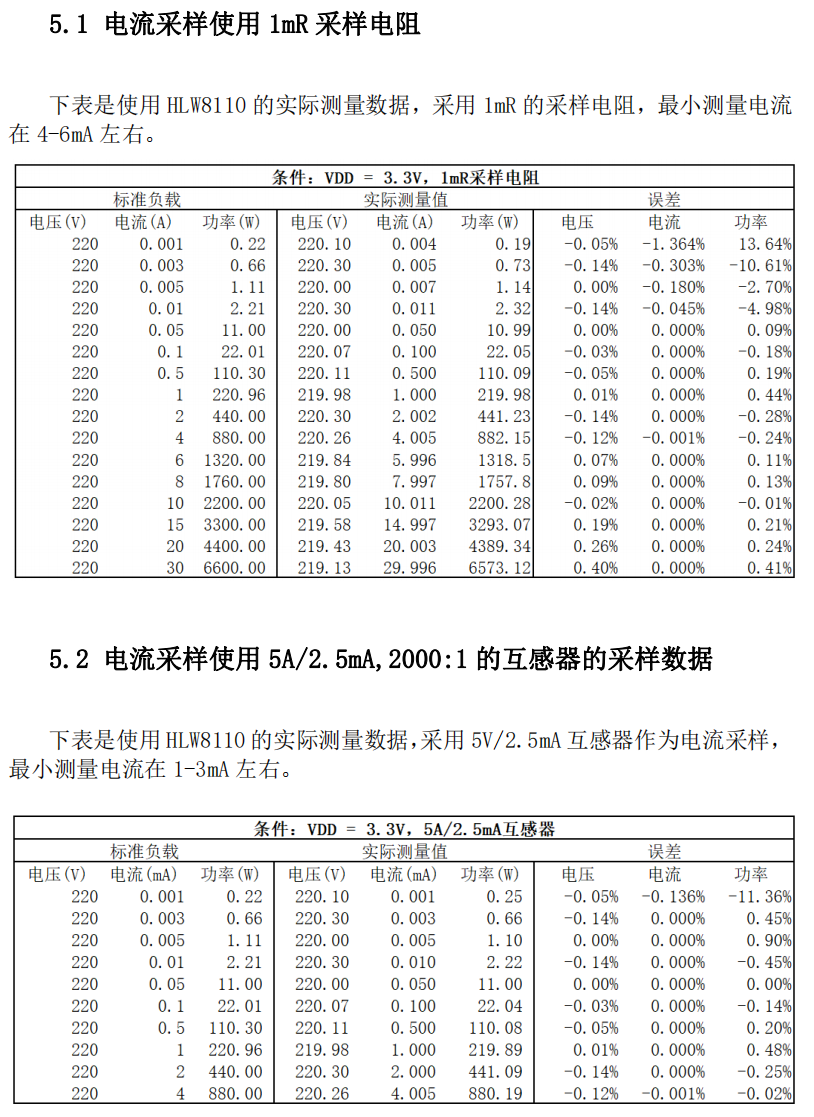

官方测试，使用采样电阻或者互感器的理论数据误差如下所示：

在使用之前先简单设计一块Demo板进行调测，实物模块如下所示：

。。。。。。。。。。。。。。。。。

版权原因，完整文章，请参考如下：国产芯片WiFi物联网智能插座—电耗采集功能设计 国产芯片 华大半导体 物联网
