基础实验 – 基于省赛资源套装

ex1 GPIO输出实验

实验目的：掌握GPIO的输出功能。
实验内容：GPIO输出低电平，点亮LED指示灯。
实验现象：PC15输出低电平，点亮LD5指示灯。

STM32CubeMX配置

  1. 目标选择
  2. 引脚分配
  3. 外设配置
  4. 时钟配置
  5. 工程配置
1.目标选择

新建工程
在这里插入图片描述
选择MCU 输入STM32L071KB
在这里插入图片描述
在这里插入图片描述

2.引脚分配

PC15引脚：GPIO_Output（输出模式）
在这里插入图片描述

3.外设配置

在这里插入图片描述
GPIO输出电平：高
GPIO模式：推挽输出
GPIO上拉电阻/下拉电阻：不上拉电阻/下拉电阻
输出速度：非常快
在这里插入图片描述

4.时钟配置

时钟源：旁路时钟源
在这里插入图片描述
时钟频率：32MHz时钟
在这里插入图片描述

5.工程配置

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

keil5程序编写

1.选择STM32L071KBUx芯片

在这里插入图片描述

2.添加代码

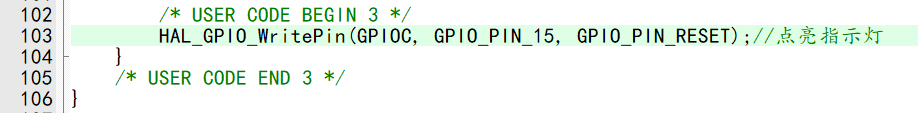

在USER CODE BEGIN 3和USER CODE END 3之间添加以下代码
在这里插入图片描述

3.HAL库函数解析

GPIO输出写函数 : HAL_GPIO_WritePin(GPIOx, GPIO_Pin, PinState)

入口参数描述
GPIOxGPIO端口，GPIOA~GPIOC
GPIO_Pin端口对应的Pin脚数（0-15）
PinState电平状态，GPIO_PIN_RESET（低电平） 和GPIO_PIN_SET(高电平) 两种状态。
# 单片机 # 物联网 # stm32
