一、备注

1. 以下所有图片均来自RFC和Wireshark截图
2. 报文均由WireShark抓取所得

二、DNS主要组成

Header	头部
Question	DNS请求
Answer	回答请求的资源记录
Authority	指向域的资源记录
Additional	其他资源记录



三、头部格式

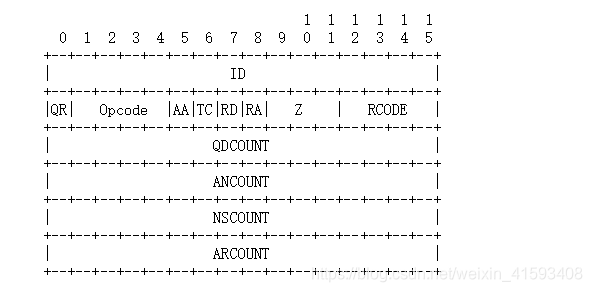

3.1头部格式

3.2描述

ID(16 bit)	由客户端设置。服务器返回。客户端用它来匹配响应 与查询
QR	查询(0)/响应(1)
OPCODE(4 bit)	0(标准查询),其他值：4（通知），5（更新），其他值(1-3)弃用的，运作 过程中不会出现
AA	只在响应消息中有效,与缓存回答相对
TC	在使用UDP时，标示这条消息是否因为长度超过UDP数据包的标准长度512字节，如果超过512字节，该位被设置为1
RD	是否递归查询。1=>收到请求的域名服务器会递归查询域名 注意：该位为1，域名服务器不一定会做递归查询，取决于域名服务器是否支持递归查询。
Z	必须为0，为将来使用而保留
RA	在响应消息中清除并设置。标示该DNS域名服务器是否支持递归查询。
RCODE	只在响应消息中有效，标示响应消息的类型： 0 【RFC1035】 成功的响应 1 【RFC1035】 格式错误--域名服务器无法解析请求 2 【RFC1035】 服务器失效-域名服务器因为内部错误无法解析该请求 3 【RFC1035】 不存在域名-引用未知域名 4 【RFC1035】 Not Implemented--域名服务器不支持请求的类型 5 【RFC1035】 Refused -- 域名服务器因为策略的原因拒绝执行请求的操作。例如域名服务器不会为特定的请求者返回查询结果，或者域名服务器不会为特定的请求返回特定的数据 6 【RFC2136】 名称存在但不应该存在(用于更新) 7 【RFC2136】 RRSet存在但不应该存在(用于更新) 8 【RFC2136】 RRSet不存在但应该存在(用于更新) 9 【RFC2136】服务器不应该为改区域授权(用于更新) 10 【RFC2136】在区域中不包含名称(用于更新)
QDCOUNT	标示请求部分的条目数(16位无符号整数类型)
ANCOUNT	标示响应部分的资源记录数。如果响应消息中没有记录，则设置为0(16位无符号整数类型)
NSCOUNT	标示权威部分的域名服务器资源记录数。如果响应消息中没有权威记录，则设置为0(16位无符号整数类型)
ARCOUNT	标示额外部分的资源记录数。(16位无符号整数类型)

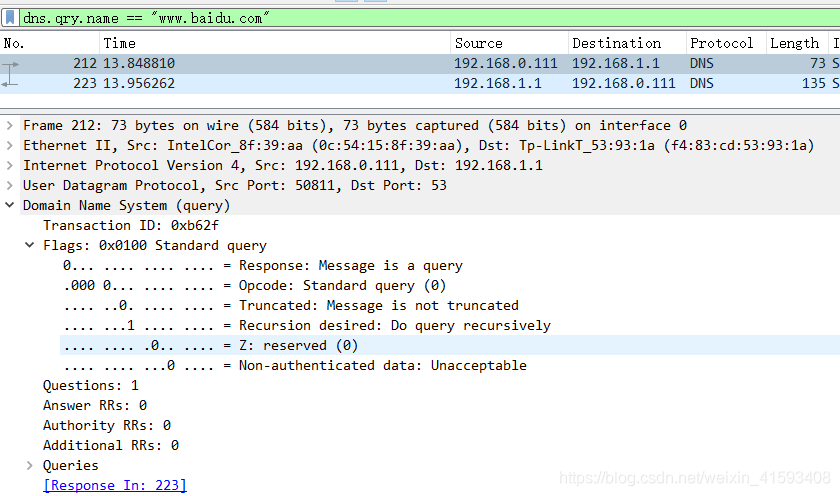

3.3抓包验证

这里以百度为例：

 以上得出:

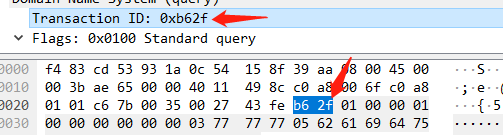

1、ID

2、

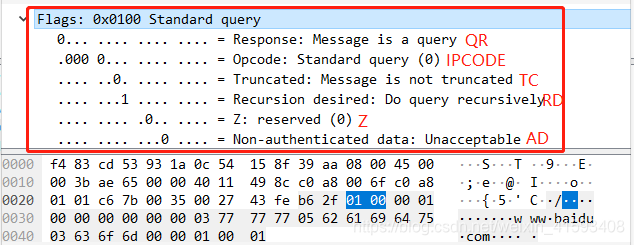

Query:

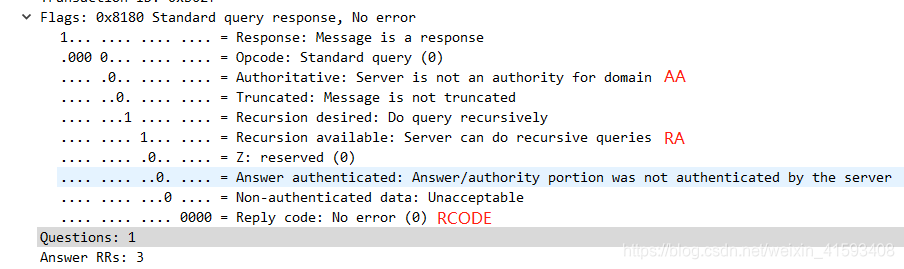

 Response:

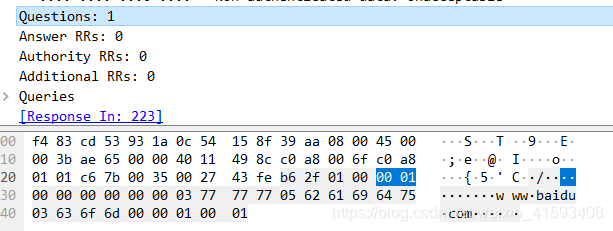

3、



四、请求部分格式

4.1请求格式

备注：不包含TTL，因为它是不被缓存的(查询字段)

4.2描述

QNAME	查询名称(可变) DNS更新的区域类型
QTYPE	查询类型(16位) DNS更新的区域类型
QCLASS	查询类(16位) DNS更新的区域类

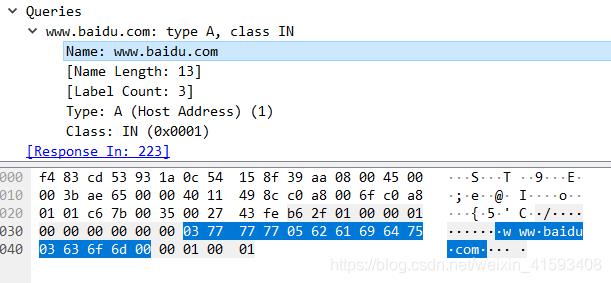

4.3抓包验证

注意：

请求的域名中没有“.”，域名中的“.”被编码为元信息

例如（上图）: 03 77 77 77 05 62 61 69 64 75 03 63 6f 6d 00

3

w

w

w

5

b

a

i

d

u

3

c

o

m

0

3\5\3表示的是后面标签的长度！！！

备注：每个标签的长度必须在0-63之间，因为标签(长度)限于63字节。

Query全部报文如下：

# query
Frame 212: 73 bytes on wire (584 bits), 73 bytes captured (584 bits) on interface 0
Ethernet II, Src: IntelCor_8f:39:aa (0c:54:15:8f:39:aa), Dst: Tp-LinkT_53:93:1a (f4:83:cd:53:93:1a)
Internet Protocol Version 4, Src: 192.168.0.111, Dst: 192.168.1.1
User Datagram Protocol, Src Port: 50811, Dst Port: 53
Domain Name System (query)
    Transaction ID: 0xb62f
    Flags: 0x0100 Standard query
        0... .... .... .... = Response: Message is a query
        .000 0... .... .... = Opcode: Standard query (0)
        .... ..0. .... .... = Truncated: Message is not truncated
        .... ...1 .... .... = Recursion desired: Do query recursively
        .... .... .0.. .... = Z: reserved (0)
        .... .... ...0 .... = Non-authenticated data: Unacceptable
    Questions: 1
    Answer RRs: 0
    Authority RRs: 0
    Additional RRs: 0
    Queries
        www.baidu.com: type A, class IN
            Name: www.baidu.com
            [Name Length: 13]
            [Label Count: 3]
            Type: A (Host Address) (1)
            Class: IN (0x0001)
    [Response In: 223]

五、响应部分格式

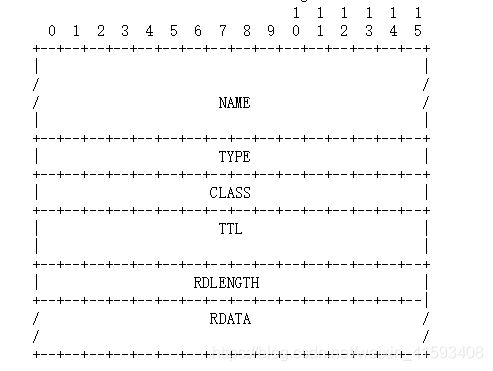

5.1响应格式

 5.2描述

NAME（可变）	资源数据对应的域名
TYPE（16位）	指定为RR类型代码中的一个
CLASS（16位）	对于互联网数据来说，类字段是1(      1=>互联网类  254=>没有类  255=>所有类 )
TTL（32位）	RR可以被缓存的秒数
RDENGTH（16位）	资源长度(字节数)
RDATA（16位）	数据格式取决于类型

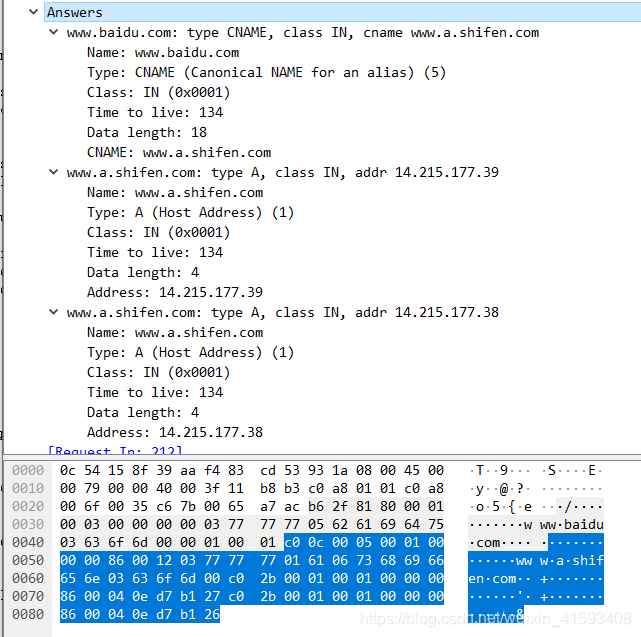

 5.3抓包验证

5.3.1资源记录类型(常用):

值	RR类型	参考	描述 和目的
1	A	【RFC1035】	IPV4地址
2	NS	【RFC1035】	名称服务器
5	CNAME	【RFC1035】	规范名称；将一个名称映射到另外一个
6	SOA	【RFC1035】	授权开始；为区域提供授权信息
12	PTR	【RFC1035】	指针；提供地址到（规范）名称的映射
15	MX	【RFC1035】	路由交换器；为一个域提供电子邮件处理主机名称
16	TXT	【RFC1035】 【RFC1464】	文本；提供各种信息
28	AAAA	【RFC3596】	IPV6地址
33	SRV	【RFC2782】	服务器选择；通用服务的传输点
35	NAPTR	【RFC3403】	名称授权指针
41	OPT	【RFC2671】	伪RR；支持更大的数据包、标签、RDNS0中的返回码
251	IXFR	【RFC1995】	增量区域传输
252	AXFR	【RFC1035】 【RFC5936】	完全区域传输；通过TCP运载
255	(ANY)	【RFC1035】	请求任意记录

上面Response报文如下 ：

# response
Frame 223: 135 bytes on wire (1080 bits), 135 bytes captured (1080 bits) on interface 0
Ethernet II, Src: Tp-LinkT_53:93:1a (f4:83:cd:53:93:1a), Dst: IntelCor_8f:39:aa (0c:54:15:8f:39:aa)
Internet Protocol Version 4, Src: 192.168.1.1, Dst: 192.168.0.111
User Datagram Protocol, Src Port: 53, Dst Port: 50811
Domain Name System (response)
    Transaction ID: 0xb62f
    Flags: 0x8180 Standard query response, No error
        1... .... .... .... = Response: Message is a response
        .000 0... .... .... = Opcode: Standard query (0)
        .... .0.. .... .... = Authoritative: Server is not an authority for domain
        .... ..0. .... .... = Truncated: Message is not truncated
        .... ...1 .... .... = Recursion desired: Do query recursively
        .... .... 1... .... = Recursion available: Server can do recursive queries
        .... .... .0.. .... = Z: reserved (0)
        .... .... ..0. .... = Answer authenticated: Answer/authority portion was not authenticated by the server
        .... .... ...0 .... = Non-authenticated data: Unacceptable
        .... .... .... 0000 = Reply code: No error (0)
    Questions: 1
    Answer RRs: 3
    Authority RRs: 0
    Additional RRs: 0
    Queries
        www.baidu.com: type A, class IN
            Name: www.baidu.com
            [Name Length: 13]
            [Label Count: 3]
            Type: A (Host Address) (1)
            Class: IN (0x0001)
    Answers
        www.baidu.com: type CNAME, class IN, cname www.a.shifen.com
            Name: www.baidu.com
            Type: CNAME (Canonical NAME for an alias) (5)
            Class: IN (0x0001)
            Time to live: 134
            Data length: 18
            CNAME: www.a.shifen.com
        www.a.shifen.com: type A, class IN, addr 14.215.177.39
            Name: www.a.shifen.com
            Type: A (Host Address) (1)
            Class: IN (0x0001)
            Time to live: 134
            Data length: 4
            Address: 14.215.177.39
        www.a.shifen.com: type A, class IN, addr 14.215.177.38
            Name: www.a.shifen.com
            Type: A (Host Address) (1)
            Class: IN (0x0001)
            Time to live: 134
            Data length: 4
            Address: 14.215.177.38
    [Request In: 212]
    [Time: 0.107452000 seconds]

里面有些解析不是那么详细的，后面会继续写！！！

6、参考文献

【RFC1035】：https://www.rfc-editor.org/rfc/rfc1035.txt
