一个简单的项目，主要学习了TFT屏幕、MQ系列传感器气体浓度计算、新大陆云的上云方式，结尾附百度云源码

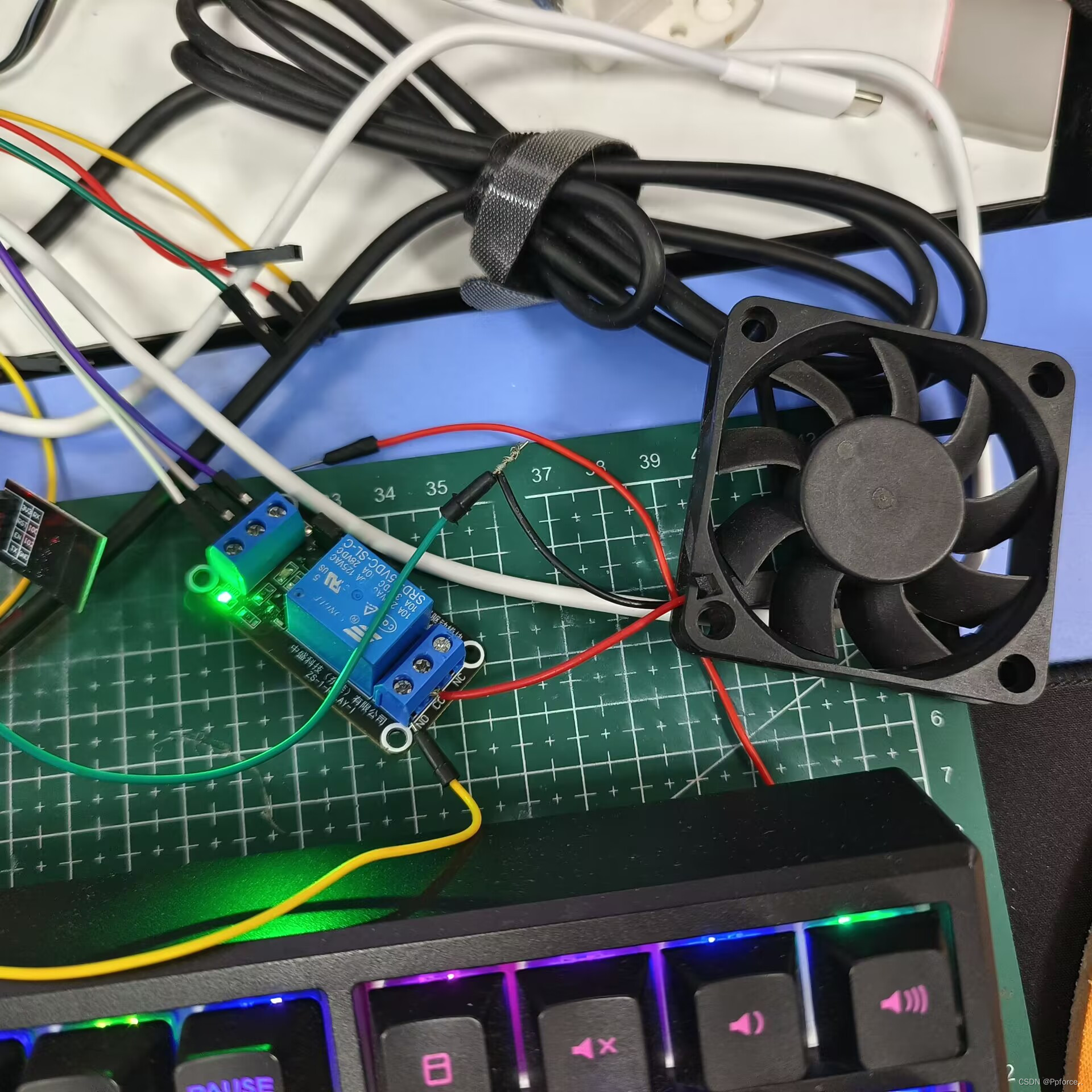

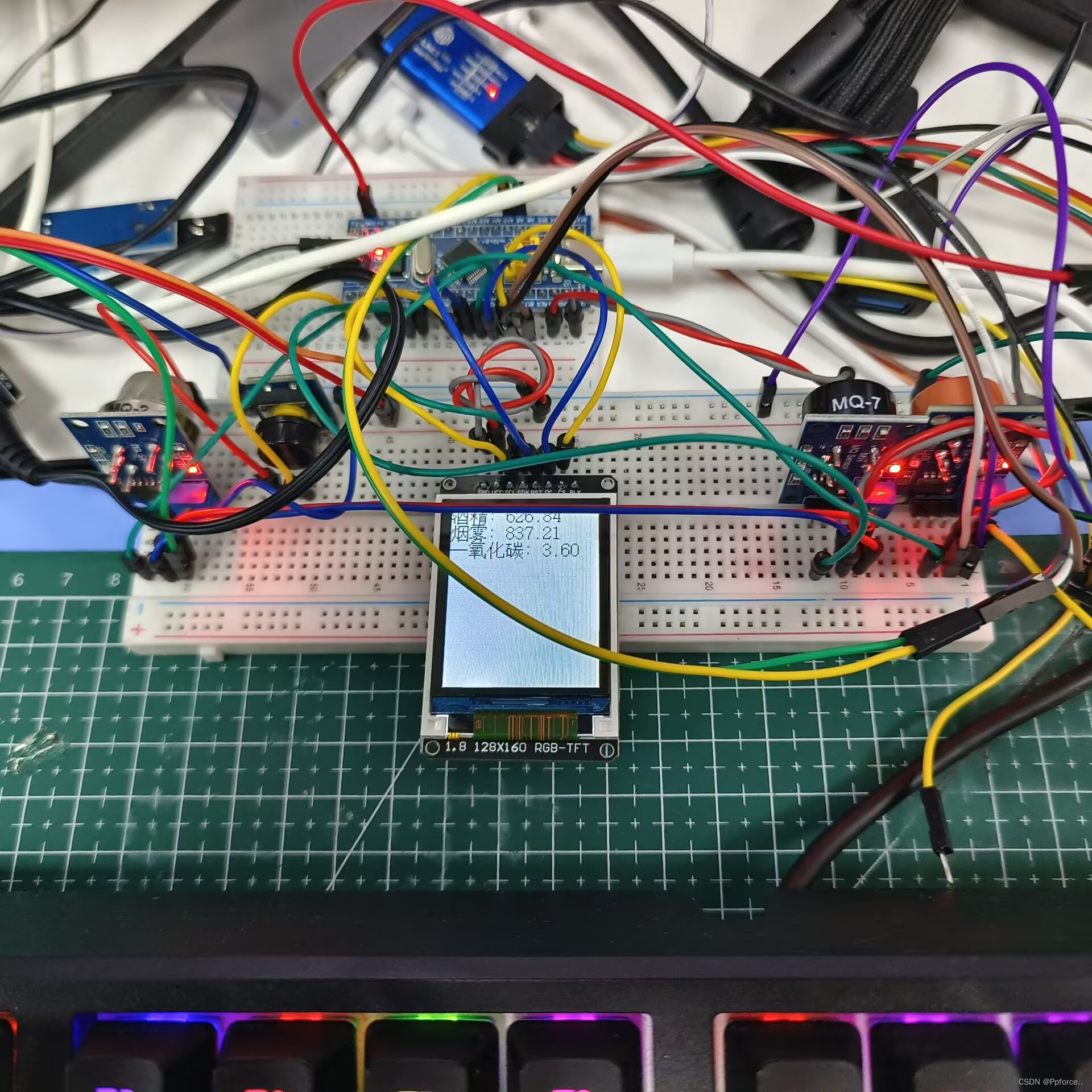

        硬件连接如下，不过乱七八糟的应该也看不出来啥，主要包含STM32F103C8T6最小系统板、1.8寸TFT显示屏、MQ2、MQ7、MQ3、继电器、风扇，按钮没用到

尽量不要用电脑供电，屏幕和MQ的工作电压基本只有4V，应该至少5V

TFT驱动

这部分还是挺麻烦的，不像OLED那样有特别多的驱动，打印中文也有点麻烦，我是把站内两位博主的驱动整合了

http://t.csdnimg.cn/tpTAO        一开始是按照这篇文章进行的，但是没有显示中文的函数，但是代码写的很好

http://t.csdnimg.cn/1Rol0        这篇带中文，代码没有上篇的好，缺点是只有32*32大小的中文，不过经过我的摸索已经可以显示16*16的了

MQ传感器

详见我的另一篇文章

新手向，MQ系列气体传感器公式计算，附代码参考

新大陆云

参加物联网竞赛的选手应该比较熟悉，新大陆云个人觉得还是比较好上的

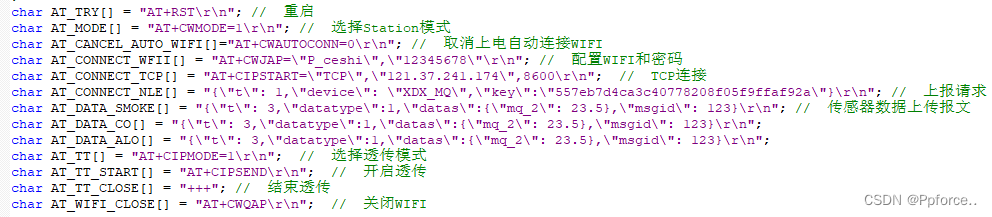

WIFI模块选用的ESP01s，基本流程是：

ESP初始化 --- 连接WIFI --- TCP连接新大陆云  ---  发送上报请求  --- 上传数据/接收命令

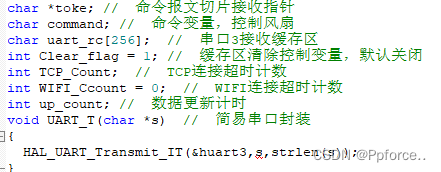

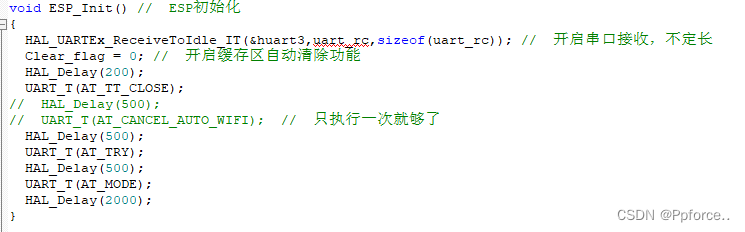

1.        初始化

USART3与ESP进行通信，USART1负责把ESP的回复信息发到串口助手方便我们调试

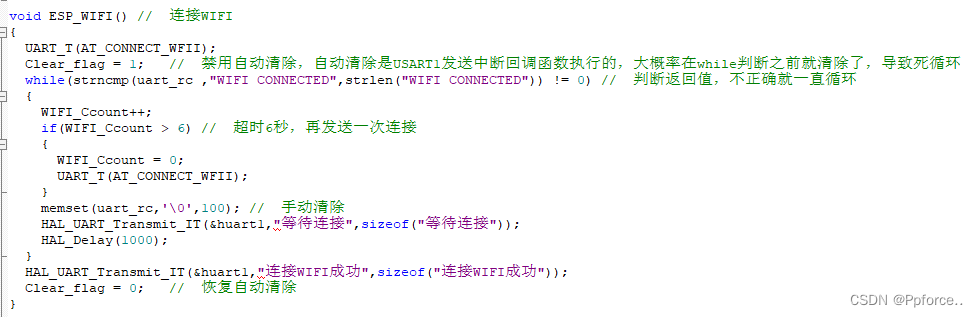

2.        连接WIFI

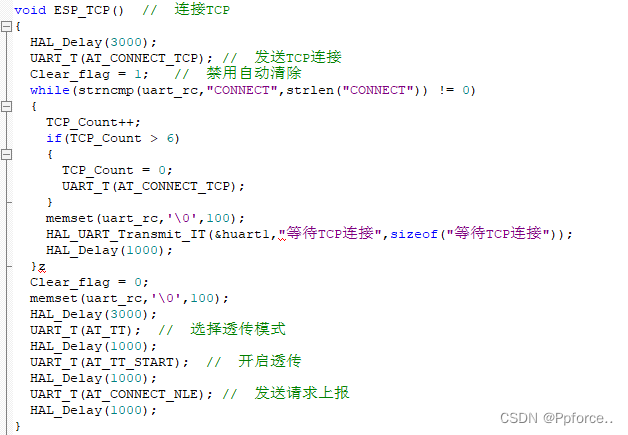

3.        连接TCP

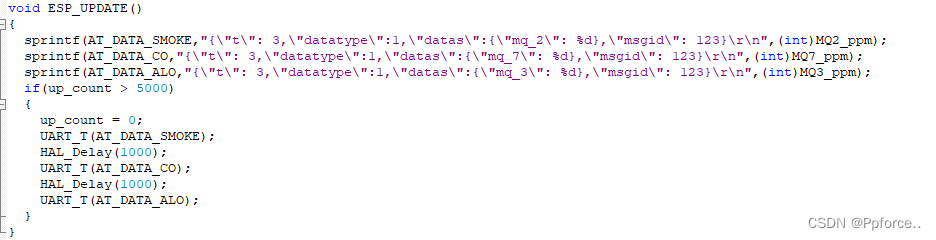

4.        数据上报

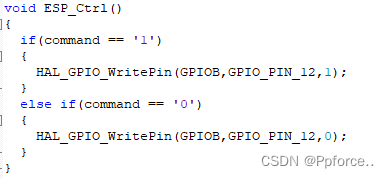

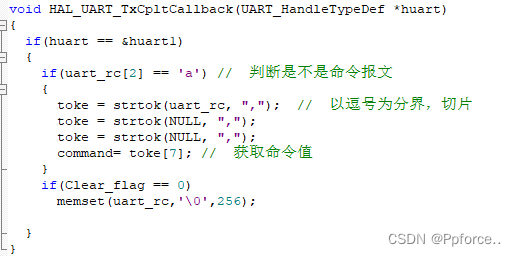

5.        接收命令控制

如果命令是定长的可以直接数下标取值，我懒得数就切了

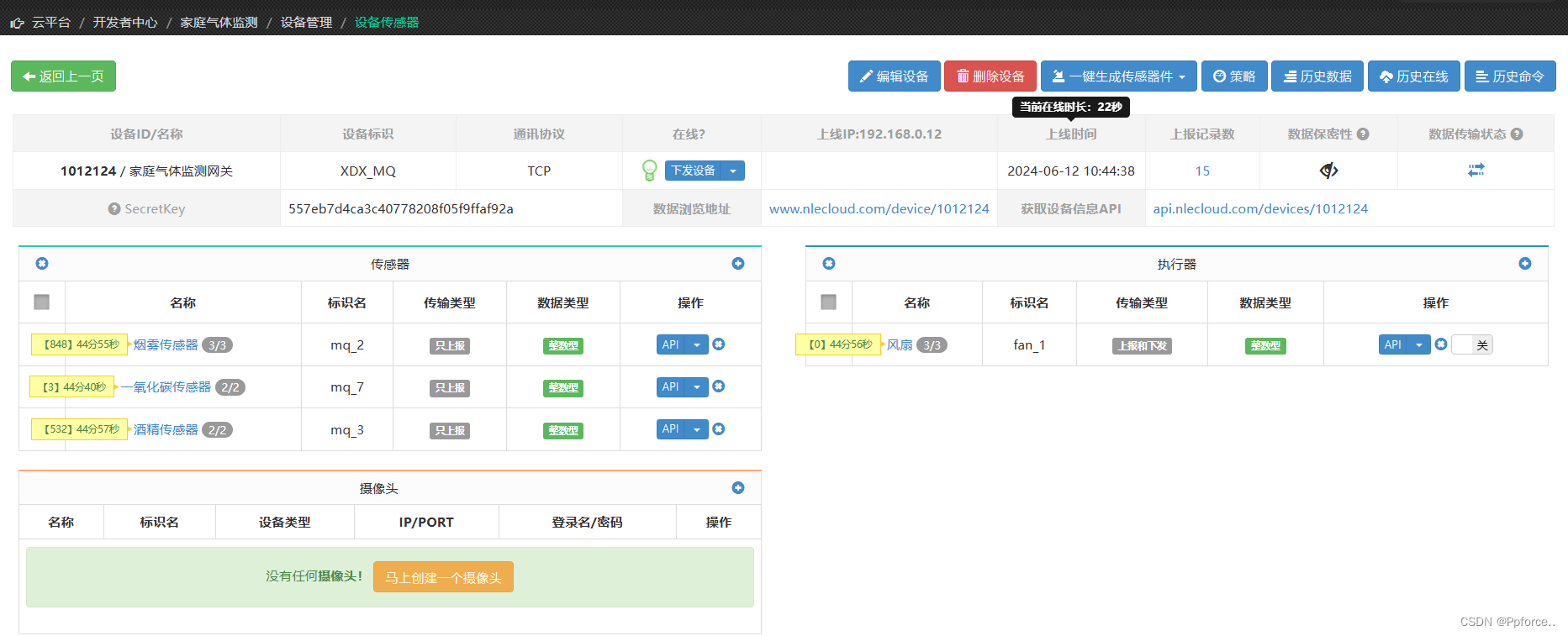

6.        云平台，怎么添加传感器和执行器在别的博文有很多，不多赘述

7.        添加策略

点击策略管理

新增

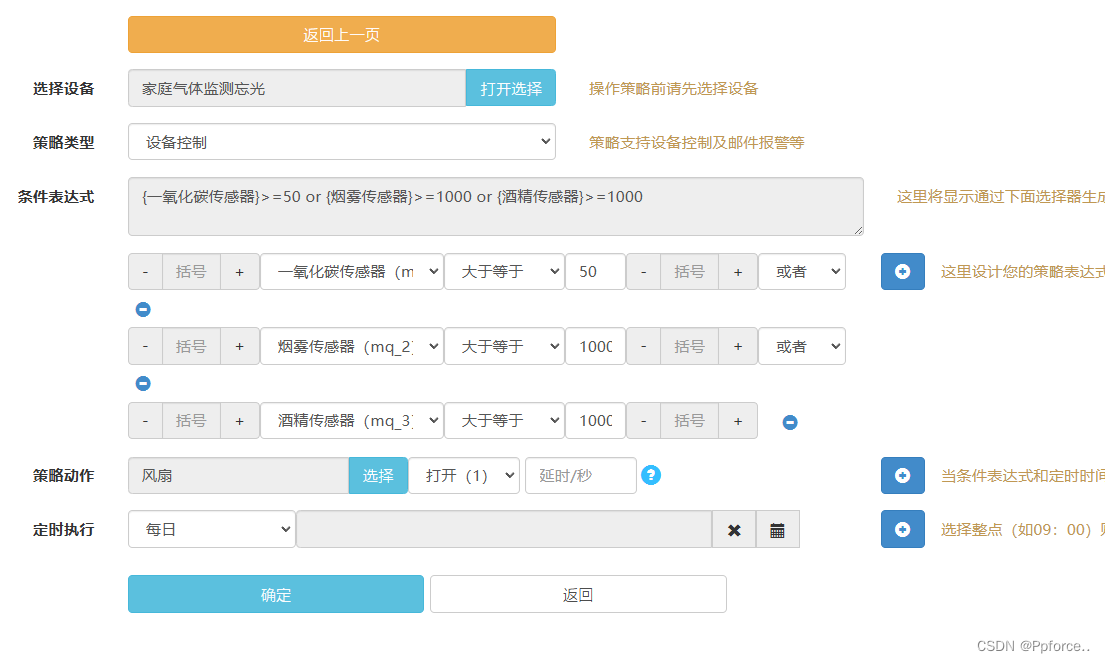

从上到下依次选择，注意右边加号可以添加条件等

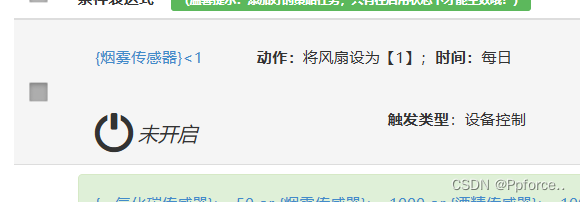

添加完一定要点一下这个图标，否则不会启动

效果演示

百度云源码分享：

提取码：aa2b
