要理解氢燃料电池的工作原理，需结合 电化学反应核心 （也就是电堆）和 辅助系统协同（大致可以分为冷却系统，供氧供氢系统，排废回收系统这几类，有些系统还会假设制氧制氢系统） 来分析，以下是基于图示的详细拆解：

一、核心：电堆（Stack）内的电化学反应

电堆是氢燃料电池的 “心脏”，内部由 膜电极（MEA，含质子交换膜、催化剂层、气体扩散层） 和 双极板 组成，发生 氢气氧化（阳极） 和 氧气还原（阴极） 的电化学反应：

1. 阳极（氢气侧）反应

• 输入：氢气（来自储氢罐，经减压、调控后进入）。
• 反应：在催化剂（如铂）作用下，氢分子（H₂）分解为 氢离子（H⁺） 和 电子（e⁻），反应式： （这里衍生一下高中化学，所谓的催化剂，就是提升反应效率，但是本身并不参与化学反应的物质）
• 关键机制：
  • 氢离子通过 质子交换膜 向阴极移动（质子交换膜仅允许 H⁺通过，分隔氢气和氧气，避免直接燃烧）；
  • 电子无法通过质子交换膜，只能经 外电路（导线） 流向阴极，形成 电流（为负载供电，如图中高压 DC/DC、电机等）。

2. 阴极（空气侧）反应

• 输入：氧气（来自空气，经过滤、压缩、加湿等预处理后进入）。
• 反应：氧气与从外电路传来的电子、经质子交换膜的氢离子结合，生成 水（唯一副产物），反应式：

二、辅助系统：保障电化学反应持续高效

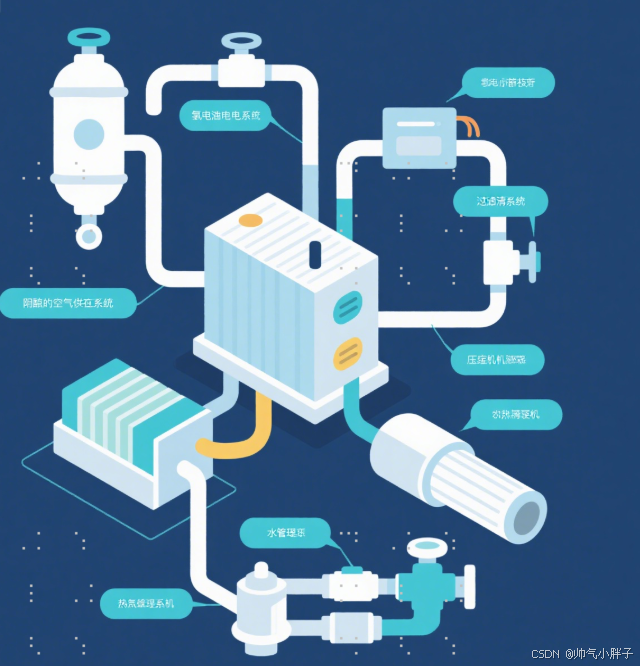

图示中围绕电堆的组件，是实现氢气供应、空气调控、水热管理的关键辅助系统：

1. 氢气供应与循环系统

• 储氢罐（H₂ Tank）：储存高压氢气。
• 压力调节器 / 控制阀：降低氢气压力，稳定流量进入电堆。
• 氢气喷射器：精准控制氢气注入量。
• 氢气循环泵：回收电堆中未反应的氢气，重新送入阳极（提升氢气利用率，降低损耗）。
• 水分离器 + Purge Valve：分离氢气中的水蒸气，排出多余水分（防止积水阻塞气体通道）。

2. 空气供应与预处理系统

• 空气进气（Air Intake）→ 空气滤清器：过滤杂质，净化空气。
• 空气压缩机：提升空气压力，确保足够氧气进入阴极。
• 消声器（Muffler）：降低压缩机噪音。
• 空气加湿器：调节空气湿度（湿润的空气可辅助质子传导，提升反应效率）。
• 后冷却器（Air Aftercooler）：冷却压缩后的高温空气，避免电堆过热。
• 选择阀（Selector Valve）：分配空气至电堆或其他回路（如调节系统）。

3. 热管理系统（冷却液循环）

• 电堆产热：电化学反应会释放热量，需及时散热以维持电堆最佳工作温度（通常 60~80℃）。
• 冷却液循环路径： 电堆 → 冷却液泵（推动循环） → 膨胀罐（缓冲容积，防止冷却液膨胀溢出） → 去离子器（净化冷却液，避免离子干扰电化学反应） → 三通热阀（3-Way Thermal Valve）：
  • 若需制热（如车辆 cabin heater）：将热量导向车内供暖；
  • 若需散热：将热量通过 散热器（Radiator） 排向环境。

4. 水管理

• 阴极产水：反应生成的水一部分用于 加湿空气（提升质子传导效率），多余水分通过 水分离器 排出系统（避免积水影响气体扩散）。

三、系统整体逻辑：“供 - 反 - 调” 闭环

1. 供：氢气和空气经预处理，稳定输送至电堆；
2. 反：电堆内发生电化学反应，氢能→电能（电子做功）+ 热能 + 水；
3. 调：
   • 氢气循环、水分离保障 “燃料高效利用”；
   • 空气加湿、冷却保障 “反应条件优化”；
   • 热管理保障 “温度稳定可控”； 最终实现 清洁、高效的能量转换（仅产水，无污染物；能量转换效率达 40%~60%，远高于传统内燃机）。

简言之，氢燃料电池通过 电化学反应直接将氢能转化为电能，辅助系统则像 “管家”，保障反应持续、高效进行 —— 这就是它 “只喝水、产电又发热” 的核心逻辑！
