前言

本文将介绍 ROS 导航系统中的一个关键外部节点 —— AMCL 定位节点。

该节点主要基于以下信息进行定位：

• map_server 提供的静态地图
• 当前时刻激光雷达发布的 /scan 数据
• 底盘提供的 /odom 里程计数据
• 各传感器间的 TF 坐标关系

AMCL 使用其内置的自适应蒙特卡洛算法，融合上述信息，实时估算机器人在地图中的精确位置和姿态，最终通过 TF 广播出 map → base_link 的坐标变换。

我的环境：
本教程使用的环境是：实体 ROS 小车，Ubuntu 18.04，ROS1 Melodic

参考资料：

• ROS导航系统 | AMCL 定位算法
• ROS Wiki - AMCL
• ros-planning / navigation

---

AMCL 定位算法概述

AMCL 全称为 Adaptive Monte Carlo Localization（自适应蒙特卡洛定位算法），是一种基于粒子滤波的定位方法，主要用于在已知地图中估算机器人自身的位置。

该算法通过融合 里程计数据 和 激光雷达传感器信息，不断对机器人在地图中的位姿进行修正与优化。

关于 AMCL 算法的基本原理，建议参考以下视频中 第 1–5 分钟 的讲解内容，本文不再赘述：

• ROS导航系统 | AMCL 定位算法

---

AMCL 定位节点的参数

AMCL 是 ROS 导航系统中负责定位的核心模块。要想顺利实现导航功能，首先必须确保 AMCL 能够稳定、准确地估算出机器人当前的位姿。因此，合理配置 AMCL 的相关参数是导航系统运行前的重要准备工作。

参数类型

AMCL 支持丰富的参数配置，详见官方文档：
🔗 ROS Wiki - AMCL（3.1.5 参数小节）

实际使用中，我们通常直接在 AMCL 的启动文件（.launch 文件）中修改参数。ROS 官方提供了以下三种模板：

• amcl.launch：通用模板，适用于各种底盘类型。
• amcl_diff.launch：针对**差速驱动（diff drive）**机器人优化。
• amcl_omni.launch：针对**全向轮（omni drive）**机器人优化。

调参建议

推荐根据机器人底盘类型，选择 amcl_diff.launch 或 amcl_omni.launch 作为调参起点。模板文件地址如下：
🔗 navigation/amcl/examples

调试时，可通过 rviz 观察以下内容，以判断定位效果：

• TF 树中 map → base_link 的实时变化情况
• AMCL 粒子群的收敛速度与分布状态

一旦参数调试完成，配置良好的 .launch 文件即可直接用于 AMCL 节点的启动，是实现稳定导航的前提条件之一。

---

TF 机制说明

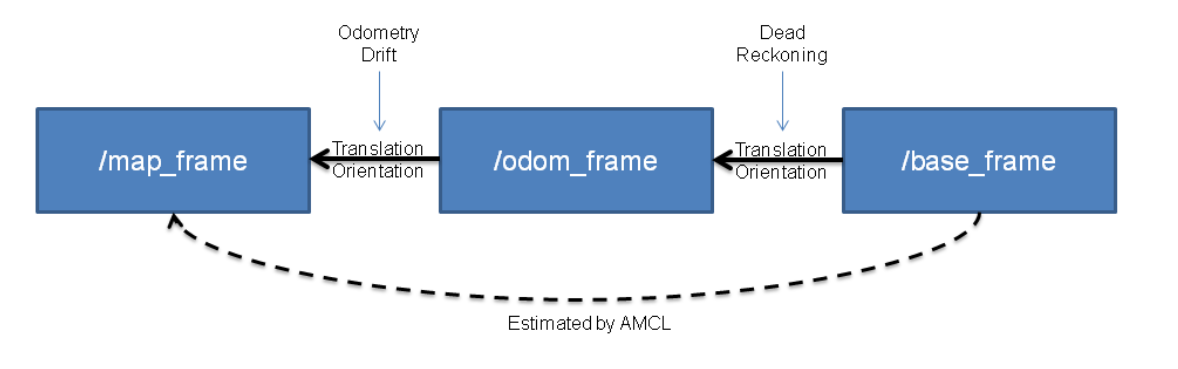

在 ROS Wiki - AMCL 的 3.1.6 小节中，介绍了 AMCL 节点与里程计（odom）在 TF 框架中的关系，其 TF 输出机制如图所示：

TF 发布逻辑

• AMCL 节点 负责发布 map → odom 的 TF。
• 里程计系统（通常由底盘驱动节点发布）负责发布 odom → base_footprint 或 odom → base_link 的 TF。
• 两者组合形成最终的 map → base_link TF，用于表示机器人在全局地图中的位姿。

TF 特性说明

• map → odom：

  • 由 AMCL 粒子滤波算法实时估算得出。
  • 由于粒子分布更新的离散性，该 TF 会发生跳变，表现为 RViz 中小车位置偶尔“闪烁”或“跳动”。
  • 这种跳变是算法正常行为的一部分，代表位姿估计的不确定性和粒子集的重采样。

• odom → base_link（或 base_footprint）：

  • 由机器人里程计连续计算生成，变化平滑、连续，不会出现跳变。
  • 此 TF 在构建**局部代价地图（costmap）**时也会被使用，因其具备良好的时间连续性。

总结

AMCL 输出的 map → odom TF 提供了机器人在全局地图中的定位参考，而里程计输出的 odom → base_link TF 则确保了短时间内的运动估计连续性。二者结合，使导航系统在实现局部稳定性与全局收敛性之间达到平衡。

---

示例配置：amcl_omni.launch（适用于全向轮 / 麦轮底盘）

下面是一个适用于全向轮机器人的 AMCL 启动文件示例。该配置基于 ROS 官方提供的模板，并设置了常用参数，可直接用于实际调试或作为参数优化的基础：

<launch>
  <node pkg="amcl" type="amcl" name="amcl">
    <!-- 选择全向轮定位模型 -->
    <param name="odom_model_type" value="omni"/>

    <!-- 里程计噪声参数（根据实际情况调整） -->
    <param name="odom_alpha1" value="0.2"/>
    <param name="odom_alpha2" value="0.2"/>
    <param name="odom_alpha3" value="0.8"/>
    <param name="odom_alpha4" value="0.2"/>
    <param name="odom_alpha5" value="0.1"/>

    <!-- 粒子滤波器相关参数 -->
    <param name="min_particles" value="500"/>
    <param name="max_particles" value="5000"/>
    <param name="kld_err" value="0.05"/>
    <param name="kld_z" value="0.99"/>

    <!-- 激光模型设置 -->
    <param name="laser_model_type" value="likelihood_field"/>
    <!-- <param name="laser_model_type" value="beam"/> -->
    <param name="laser_max_beams" value="30"/>
    <param name="laser_z_hit" value="0.5"/>
    <param name="laser_z_short" value="0.05"/>
    <param name="laser_z_max" value="0.05"/>
    <param name="laser_z_rand" value="0.5"/>
    <param name="laser_sigma_hit" value="0.2"/>
    <param name="laser_lambda_short" value="0.1"/>
    <param name="laser_likelihood_max_dist" value="2.0"/>

    <!-- 更新频率与位姿变化阈值 -->
    <param name="update_min_d" value="0.2"/>
    <param name="update_min_a" value="0.5"/>
    <param name="resample_interval" value="1"/>

    <!-- 其他设置 -->
    <param name="odom_frame_id" value="odom"/>
    <param name="transform_tolerance" value="0.1"/>
    <param name="gui_publish_rate" value="10.0"/>
    <param name="recovery_alpha_slow" value="0.0"/>
    <param name="recovery_alpha_fast" value="0.0"/>
  </node>
</launch>

---

使用说明

我们可以通过以下两种方式启动该 AMCL 节点：

1. 直接启动：

   roslaunch your_package_name amcl_omni.launch


2. 嵌入其他启动文件中：

   <include file="$(find your_package_name)/launch/amcl_omni.launch"/>


该配置文件既可独立运行 AMCL 节点，也可以被集成到更复杂的导航系统 launch 文件中。

RViz 中查看 AMCL 粒子群

在 RViz 中添加 PoseArray 并订阅 /particlecloud 话题，即可直观查看 AMCL 的粒子定位效果。
