副标题：构建无标签的三维坐标解算引擎

复杂空间，不再依赖芯片与信号，只要看见，就能解算。
镜像视界（浙江）科技有限公司 · 2025年7月发布

---

一、引言：不依赖芯片、不依赖标签，视觉定位重塑空间感知逻辑

传统定位技术主要依赖于GPS、UWB、RFID、RTK等信号或标签系统，但在复杂环境（如港口、工厂、仓储车间、战术演训场）中，这些方式往往存在盲区、误差高、布设成本高、维护复杂等一系列问题。

随着多视角视觉技术、图像处理算法与边缘计算能力的快速演进，基于视频的定位方案逐渐走向主流。镜像视界（浙江）科技有限公司顺势推出“高精度无感视觉定位系统”，实现了在不依赖GPS、不需标签、不装芯片的前提下，仅依靠视频就能实现对人员、设备、车辆等动态目标的厘米级三维坐标解算。

这不仅突破了传统视觉系统“看得见但算不准”的困境，也开启了空间智能从二维图像走向真实三维认知的新路径。

---

二、系统原理与架构概述

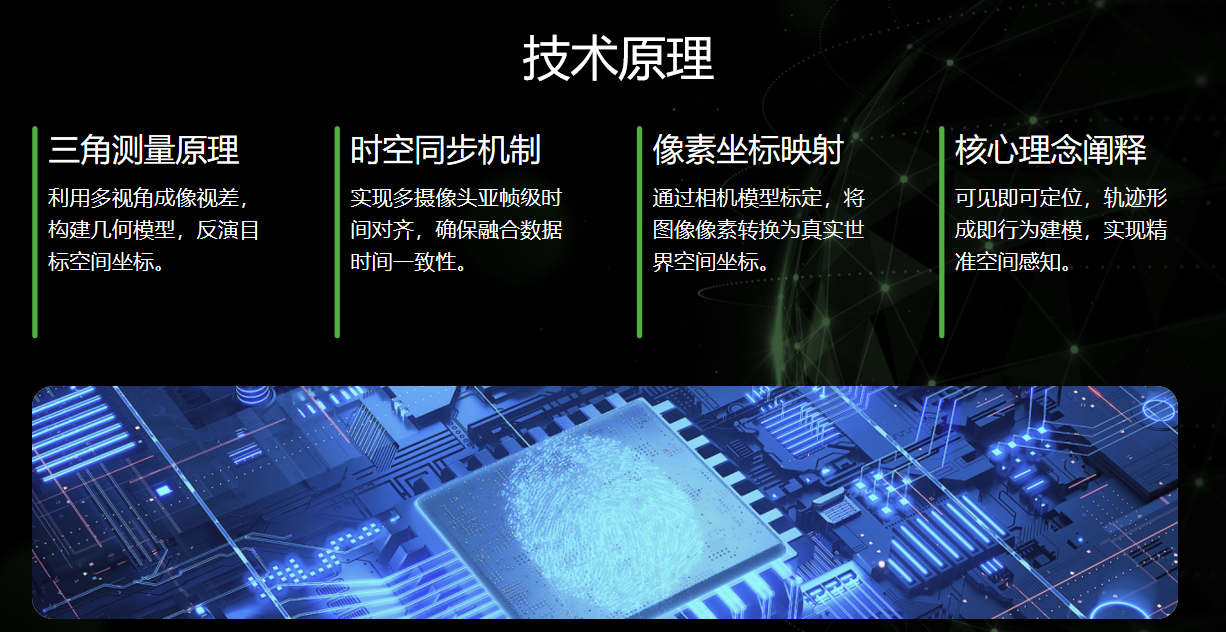

2.1 技术原理：三角测量 × 视频融合 × 时空同步

本系统基于如下三项关键原理：

• 三角测量（Triangulation）：基于多视角成像的视差测量，构建几何模型进行目标空间坐标反演。

• 时空同步（Spatiotemporal Synchronization）：构建多摄像头间的亚帧级时间对齐机制，保障融合数据在时间维度的一致性。

• 像素坐标反演（Pixel-to-Space Projection）：通过标定后的相机模型，将图像像素映射为真实世界的空间坐标点。

核心理念是：一旦可见，即可解算位置；一旦轨迹形成，即可建模行为。

---

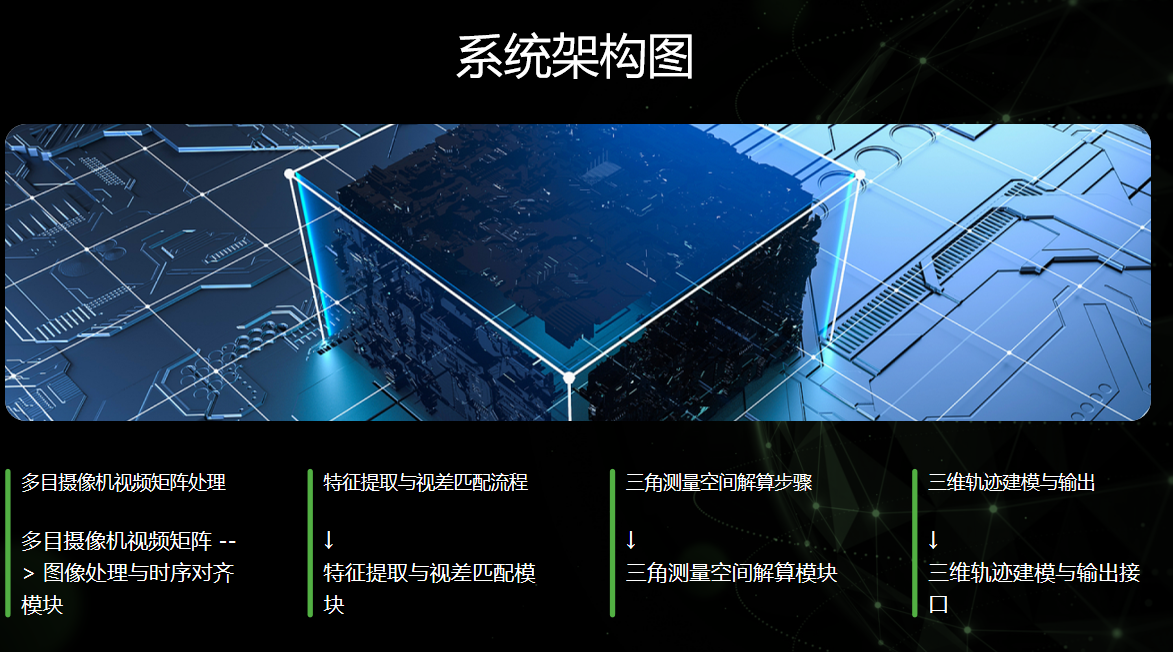

2.2 系统架构图

------------------------+ +------------------------+ | 多目摄像机视频矩阵 | ---> | 图像处理与时序对齐模块 | +------------------------+ +------------------------+ ↓ +------------------------------+ | 特征提取与视差匹配模块 | +------------------------------+ ↓ +------------------------------+ | 三角测量空间解算模块 | +------------------------------+ ↓ +------------------------------+ | 三维轨迹建模与输出接口 | +------------------------------+

---

三、关键技术构成与突破

3.1 多视角摄像矩阵部署

• 覆盖场景关键区域，形成交叉视差带。

• 支持任意数量相机的拓扑结构，适配各种布局（L型、工字型、环形等）。

• 具备遮挡补偿机制，确保在多人或物体密集区域中仍可稳定解算坐标。

3.2 相机标定与几何建模

• 精确获取每个相机的内参矩阵与外参姿态（位置 + 朝向）。

• 使用OpenCV + SLAM建图结合技术，形成高精度三维重建空间。

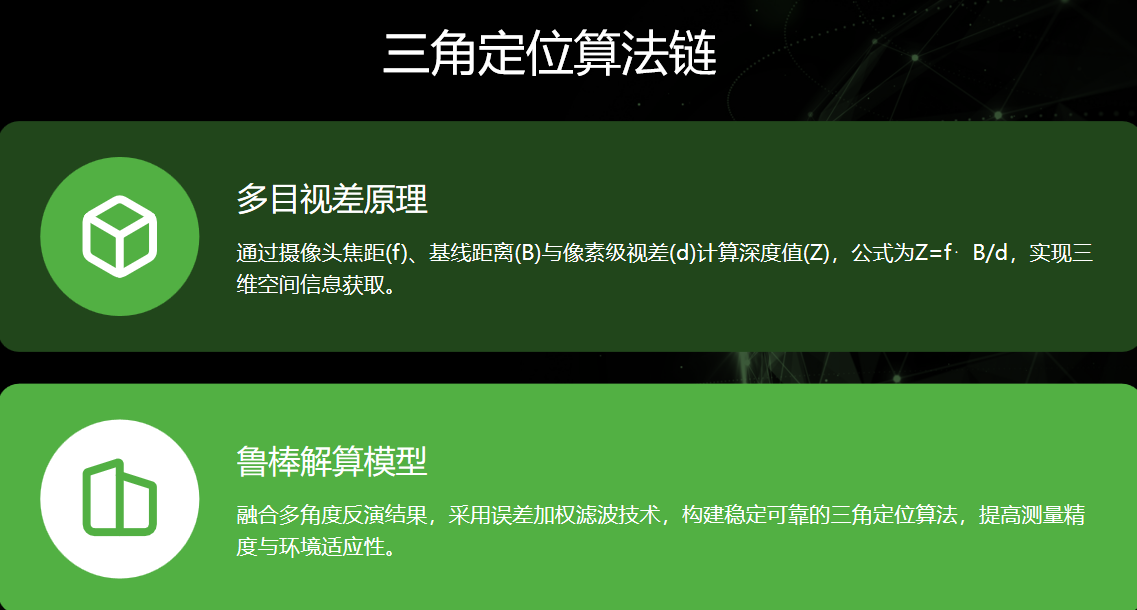

3.3 三角定位算法链

• 多目视差提取 → 三角计算公式：

  Z=f⋅BdZ = \frac{f \cdot B}{d}Z=df⋅B​

  • ZZZ：深度值

  • fff：摄像头焦距

  • BBB：基线距离

  • ddd：像素级视差

• 融合多个角度反演结果进行误差加权滤波，构建鲁棒解算模型。

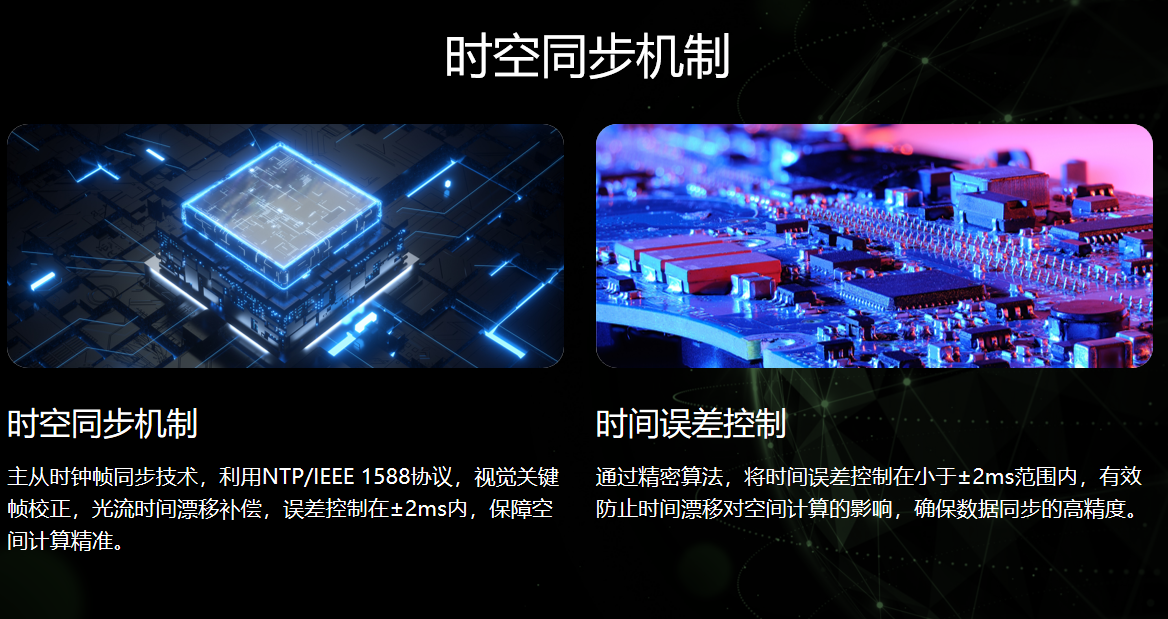

3.4 时空同步机制

• 同步策略包括：

  • 主从时钟帧同步（通过NTP/IEEE 1588协议）

  • 视觉关键帧校正

  • 光流时间漂移补偿

• 时间误差控制精度：<±2ms，确保空间计算不受时间漂移影响。

3.5 三维轨迹建模与行为建构

• 坐标输出频率：≥30Hz，支持实时跟踪。

• 可选集成行为建模模块，实现目标速度、姿态、区域越界等联动分析。

---

四、系统性能与精度实测

指标类别	测试结果
定位精度	±3.2cm（平均），最优±1.8cm
动态误差漂移	<±5cm
同步误差	±2ms以内
坐标输出频率	≥30帧/秒（实时）
多目标支持能力	≥100个目标实时跟踪
目标类型适应性	支持人、车、货物、无人机等
场景适配能力	支持室内、室外、夜间、光变等

---

五、典型应用场景分析

5.1 工厂车间与智能制造

• 解决AGV、机器人、工人协同路径冲突问题；

• 精确定义安全作业区域与越界报警逻辑；

• 免标签部署，大幅降低车间改造成本。

5.2 战术演训与应急演练

• 实时跟踪士兵、指挥车、装备、无人平台；

• 支持三维战术态势回放与训练复盘；

• 可离线建模，用于虚实融合训练仿真。

5.3 港口调度与物流协同

• 实现集卡、堆高机、龙门吊、集装箱的空间联动；

• 快速定位误操作行为或潜在碰撞风险；

• 接入港口TOS系统，实现全流程数字调度。

5.4 电力/能源运维场所

• 输电站区域内无感跟踪维护人员与巡检机器人；

• 实时定位告警区内异常滞留人员或越限作业；

• 替代UWB，适应金属反射严重的复杂场所。

---

六、与传统定位技术对比

比较维度	视频三角定位系统	GPS/RTK/UWB/RFID等传统定位
部署依赖	无需标签、芯片、无线信号	依赖天线、信号强度、传输距离等
定位精度	±2~5 cm	±10~30 cm（动态下更低）
适配对象	任意可见目标（人、物、车等）	仅限装有终端或标签的对象
布设复杂度	中等，按视角需求布设	高，需覆盖全场景、设基站、换电池等
成本维护	设备固定，长期使用维护成本低	高维护频率，高总生命周期成本

---

七、平台扩展与技术演进方向

可扩展模块：

• AI行为识别引擎：融合坐标轨迹，推理行为、疲劳、徘徊等状态；

• 数字孪生融合模块：实时坐标推送到三维可视平台；

• 边缘部署优化包：适配国产AI芯片进行本地解算。

未来技术演进：

• 从厘米级走向毫米级定位

• 支持大规模异构设备协同感知

• 构建“通用空间坐标语言协议”，实现跨系统空间数据统一

---

八、结语：构建一套“看得清、算得准、可部署”的三维视觉定位系统

在日益复杂的工业场景、战术空间、物流节点中，位置已不仅仅是数据，而是连接感知、控制、调度、决策的底层语言。镜像视界提出的“基于视频三角测量与时空同步的高精度无感定位系统”，正是打破芯片、信号、标签束缚的关键突破。

我们不再依赖额外传感器，不再强制目标穿戴设备。只要能被看见，就能被精确定位；只要有画面，就有可用坐标。视觉将成为智能场景的新地基，而坐标，正是其语言的起点。
