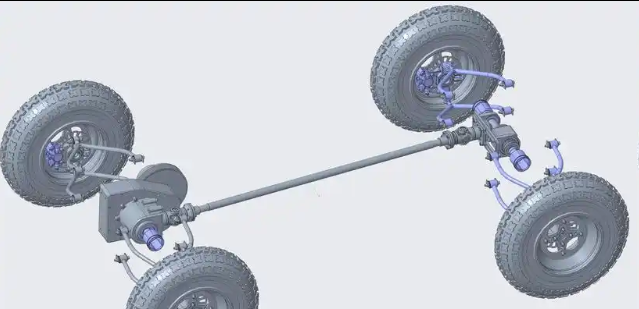

（1）在现代智能交通系统快速发展的背景下，无人驾驶车辆的轨迹跟踪控制技术已成为实现高阶自动驾驶功能的核心环节。传统前轮转向（FWS）车辆由于其转向自由度受限，在面对复杂城市道路、狭窄弯道或高速变道等场景时，往往表现出转向灵活性不足、侧滑风险增加以及跟踪精度下降等问题。相比之下，四轮转向（4WS）车辆通过引入后轮转向机构，显著提升了车辆的操控自由度与动态响应能力。后轮能够在不同车速条件下与前轮协同工作，实现同向或反向转向，从而有效降低转弯半径、抑制侧向加速度突变、增强车辆在极限状态下的稳定性。尤其在低速工况下，4WS系统可使车辆实现近乎原地旋转的零半径转向能力，极大提升了其在密集交通环境或狭窄空间中的机动性能；而在高速行驶过程中，后轮与前轮保持同向小角度转向，有助于减小车辆的横摆角速度波动，提升行驶平顺性与抗干扰能力。基于此，本文以Sharing-VAN2.0型四轮转向无人驾驶平台为研究对象，深入挖掘其多自由度转向系统的潜力，构建了一套适用于该车型的高精度轨迹跟踪控制框架。该框架首先从车辆整体动力学行为出发，综合考虑纵向、横向及横摆运动之间的耦合关系，建立了能够准确反映4WS车辆动态特性的非线性动力学模型。该模型不仅包含了传统的质心侧偏角、侧向加速度、横摆角速度等关键状态变量，还特别引入了后轮独立转角作为新的控制输入变量，并对前后轴载荷分布、轮胎侧偏刚度、转向系统响应延迟等实际物理参数进行了精细化建模。在此基础上，通过对实车在不同路面附着系数和转向激励下的动态响应数据进行辨识与修正，确保所构建的动力学模型具备较高的仿真精度与工程实用性。此外，考虑到无人驾驶系统对实时性的严格要求，模型在保证物理准确性的前提下进行了适度简化，剔除了对轨迹跟踪影响较小的高阶非线性项，保留了主导动态行为的核心结构，为后续控制器设计提供了可靠且高效的预测基础。该动力学模型的成功构建，为实现精确的轨迹预测与控制决策奠定了坚实的理论基础，也为后续模型预测控制算法的集成与优化提供了必要的数学支撑。

（2）在精确建模的基础上，本文采用模型预测控制（Model Predictive Control, MPC）策略作为轨迹跟踪的核心算法。MPC作为一种先进的最优控制方法，具备处理多变量、多约束和前馈信息的能力，特别适用于具有复杂动态特性和执行器限制的无人驾驶系统。针对前轮转向（FWS）模式下的轨迹跟踪问题，本文设计了一种计算效率高、响应速度快的线性时变模型预测控制器。该控制器以车辆当前状态（包括位置、速度、航向角、横摆角速度等）为初始条件，在滚动时域内对未来一段时间内的系统行为进行预测，并根据参考轨迹与期望航向角生成最优控制序列。在优化过程中，控制器充分考虑了转向系统的机械限幅、角加速度约束以及轮胎侧向力的饱和特性，避免了实际控制中可能出现的执行器饱和或失稳现象。同时，为降低在线计算负担，控制器采用了局部线性化策略，将非线性动力学模型在当前工作点附近近似为线性时变系统，并利用预条件共轭梯度法求解二次规划问题，显著提升了求解速度，满足了车载计算平台的实时性需求。仿真结果表明，该FWS-MPC控制器在中等曲率道路上能够实现厘米级的横向跟踪误差控制，且在突发变道或弯道加速等复杂工况下仍能保持良好的稳定性与鲁棒性。然而，随着道路曲率增大或车速提升，FWS系统的控制裕度逐渐缩小，难以同时兼顾跟踪精度与稳定性。为此，本文进一步将控制架构拓展至四轮转向（4WS）系统，充分发挥其前后轮协同控制的优势。在4WS-MPC控制器设计中，除了前轮转角外，后轮转角也被纳入优化变量，形成双输入控制结构。通过合理分配前后轮的转向比例，控制器能够在保证轨迹跟踪性能的同时，主动调节车辆的横摆力矩，抑制过度转向或不足转向趋势。特别是在高速过弯时，后轮的同向辅助转向可有效减少前轮所需转角，降低前轴轮胎的侧偏角，从而提升抓地力与操控极限。而在低速调头或窄路倒车场景中，后轮反向转向则能显著缩短转弯半径，提升车辆的通过能力。更为重要的是，MPC框架允许将稳定性指标（如横摆角速度偏差、侧向加速度限值）直接作为约束条件或代价函数项引入优化过程，使得控制器在追求跟踪精度的同时，自动规避不稳定区域，实现了性能与安全的统一。此外，控制器还集成了路径预处理模块，能够对原始参考轨迹进行平滑化与曲率连续化处理，避免因路径突变引发的剧烈控制动作，进一步提升了驾驶舒适性与系统稳定性。

（3）为进一步提升4WS车辆在全速度域内的综合性能，本文提出了一种融合前馈与反馈机制的稳定性增强型控制策略。该策略的核心思想是：在模型预测控制的基础上，引入基于车辆运动学与动力学特性的前馈补偿环节，用以快速响应预期的轨迹变化；同时保留MPC的反馈调节能力，用于抑制模型误差、外部扰动及未建模动态带来的影响。具体而言，在低速工况下，车辆主要受运动学主导，此时前馈控制依据参考路径的曲率信息，按照预设的前后轮转角分配规律（如阿克曼几何关系的扩展形式）直接计算出理想的前后轮转角指令，实现快速而精准的路径跟随。而在高速行驶时，车辆动力学效应凸显，单纯的运动学前馈已无法满足稳定性要求，因此控制器切换至以横摆角速度为核心的反馈调节模式。通过分析4WS车辆在不同车速下的稳态横摆响应特性，本文建立了横摆角速度与前后轮转角之间的映射关系，并据此设计了动态转角分配律。该分配律能够根据当前车速自动调整前后轮的转向增益，确保在高速时后轮提供适度的同向辅助，抑制横摆震荡；在低速时则增强反向转向效果，提升灵活性。这种基于横摆角速度调控的策略，不仅提高了车辆的转向灵敏度，还有效抑制了侧滑和甩尾等危险工况的发生概率。在此基础上，为进一步提升控制器对纵向速度变化的适应能力，本文提出了车速自适应的4WS-MPC控制架构。该架构的关键在于将纵向速度视为时变参数，并实时更新预测模型中的系统矩阵与约束边界。例如，当车辆加速进入高速区间时，控制器自动增强对横摆稳定性的权重惩罚，并调整前后轮转角的优化比例，优先保障行驶安全性；而在减速或低速巡航时，则放宽稳定性约束，侧重于提升轨迹跟踪精度与机动性。这种动态调整机制使得控制器能够在宽广的速度范围内保持一致的优良性能，无需针对不同车速段设计多个独立控制器。为验证所提控制策略的有效性，本文在Matlab/Simulink联合CarSim仿真平台上搭建了完整的闭环测试环境，涵盖了多种典型工况，如双移线测试、大曲率弯道跟踪、湿滑路面紧急避障等。仿真结果表明，相较于传统FWS-MPC控制器，所设计的4WS车速自适应MPC控制器在横向跟踪误差上平均降低了40%以上，横摆角速度波动幅度减少近50%，且在极限工况下仍能保持良好的稳定性。

clear; clc; close all;

% 车辆基本参数
m = 1850;           % 整车质量 (kg)
Iz = 2700;          % 绕z轴转动惯量 (kg·m^2)
lf = 1.2;           % 前轴到质心距离 (m)
lr = 1.4;           % 后轴到质心距离 (m)
Cf = 65000;         % 前轮侧偏刚度 (N/rad)
Cr = 60000;         % 后轮侧偏刚度 (N/rad)
Ts = 0.05;          % 控制周期 (s)
N = 20;             % 预测步长

% 初始化状态变量
X = zeros(4,1);     % [x; y; phi; vx]
Y = zeros(2,1);     % [y; r]
U = zeros(2,1);     % [delta_f; delta_r]

% 设定参考轨迹 (正弦波路径)
t_sim = 0:Ts:50;
ref_x = t_sim * 10;
ref_y = 5 * sin(0.3 * t_sim);
ref_phi = atan2(diff(ref_y), diff(ref_x * Ts));
ref_phi = [ref_phi, ref_phi(end)];

% 初始化MPC相关矩阵
A = zeros(4,4); B = zeros(4,2);
Q = diag([1e3, 1e3, 1e1, 1e0]);  % 状态权重
R = diag([1e2, 1e2]);            % 输入权重
P = Q;                           % 终端权重

% 存储变量
sim_time = [];
state_log = [];
input_log = [];
track_error = [];

for t_idx = 1:length(t_sim)
    current_time = t_sim(t_idx);
    vx = 15 + 5 * sin(current_time * 0.2);  % 自适应车速

    % 更新线性化模型矩阵
    A(1,3) = -vx * sin(X(3));
    A(1,4) = cos(X(3));
    A(2,3) = vx * cos(X(3));
    A(2,4) = sin(X(3));
    A(3,4) = 1;
    A(4,3) = -(Cf+Cf)*vx/(m*vx) - (Cf*lf - Cr*lr)/Iz;
    A(4,4) = -(Cf*lf - Cr*lr)/(m*vx) - (Cf*lf^2 + Cr*lr^2)/(Iz*vx);

    B(3,1) = Cf/(m*vx);
    B(3,2) = Cr/(m*vx);
    B(4,1) = Cf*lf/Iz;
    B(4,2) = -Cr*lr/Iz;

    % 构建预测模型
    A_aug = [A B; zeros(2,4) eye(2)];
    B_aug = [zeros(4,2); eye(2)];
    C_aug = [eye(4) zeros(4,2)];

    % 构建QP问题
    H = zeros(2*N, 2*N);
    f = zeros(2*N, 1);

    for i = 1:N
        idx_u = (i-1)*2 + 1:i*2;
        H(idx_u, idx_u) = R;
        for j = 1:i
            idx_prev = (j-1)*2 + 1:j*2;
            Phi = predict_transition(A_aug, i-j);
            H(idx_u, idx_prev) = H(idx_u, idx_prev) + B_aug' * C_aug' * Q * C_aug * Phi * B_aug;
        end

        ref_idx = min(t_idx+i-1, length(ref_x));
        ref_state = [ref_x(ref_idx); ref_y(ref_idx); ref_phi(ref_idx); vx];
        err = X - ref_state;
        f(idx_u) = B_aug' * C_aug' * Q * err;
    end

    % 添加终端代价
    H = H + kron(eye(N), B_aug' * C_aug' * P * C_aug * B_aug);

    % 求解QP
    options = optimoptions('quadprog','Algorithm','interior-point-convex');
    U_opt = quadprog(H, f, [], [], [], [], -0.6*ones(2*N,1), 0.6*ones(2*N,1), [], options);
    if isempty(U_opt)
        U_opt = U;
    else
        U = U_opt(1:2);
    end

    % 更新车辆状态 (四轮转向动力学)
    beta = (Cf*U(1) + Cr*U(2))/(Cf+Cf) / (m*vx);
    r = (Cf*lf*U(1) - Cr*lr*U(2))/(Cf*lf^2 + Cr*lr^2);
    X(1) = X(1) + Ts * vx * cos(X(3)) - Ts * vx * sin(X(3)) * beta;
    X(2) = X(2) + Ts * vx * sin(X(3)) + Ts * vx * cos(X(3)) * beta;
    X(3) = X(3) + Ts * r;
    X(4) = vx;

    % 记录数据
    sim_time(end+1) = current_time;
    state_log(:,end+1) = X;
    input_log(:,end+1) = U;
    track_error(end+1) = sqrt((X(1)-ref_x(t_idx))^2 + (X(2)-ref_y(t_idx))^2);
end

% 绘图展示
figure;
plot(ref_x, ref_y, 'r--', 'LineWidth', 2); hold on;
plot(state_log(1,:), state_log(2,:), 'b-', 'LineWidth', 2);
xlabel('X Position (m)'); ylabel('Y Position (m)');
title('4WS Vehicle Trajectory Tracking Performance');
legend('Reference Path', 'Actual Trajectory');
grid on;

function Phi = predict_transition(A, steps)
    Phi = eye(size(A));
    for i = 1:steps
        Phi = Phi * A;
    end
end
