基于51单片机的智能避障小车设计

第一章 绪论

在智能移动设备与自动化技术快速发展的背景下，智能避障小车作为移动机器人的基础载体，广泛应用于教学实验、智能家居巡逻、工业环境探测等场景。传统手动控制小车存在操作依赖人工、应对复杂环境能力弱的问题，而基于传感器与单片机的自动避障方案，能实现无人工干预下的路径规划与障碍规避。51单片机凭借编程简洁、接口丰富、性价比突出的优势，成为小型智能设备的优选主控核心，可高效对接传感器与执行机构，构建低成本、高可靠性的避障系统。

本设计的核心目标是实现小车的自主避障与稳定行驶，具体功能包括：通过传感器实时检测前方及两侧障碍、单片机自动决策转向或停止、支持手动/自动模式切换、行驶状态实时反馈。该系统既适用于高校嵌入式教学实验平台，也可拓展至小型仓储货物运输、家庭环境巡航等场景，为后续添加GPS定位、远程控制等功能预留空间，具有显著的实用价值与学习参考意义。

第二章 核心硬件电路设计

本系统硬件电路以STC89C52单片机为控制核心，搭配红外避障传感器模块、电机驱动模块、电源模块及交互模块，整体设计遵循精简可靠、适配移动场景的原则，各模块协同实现避障与行驶功能。

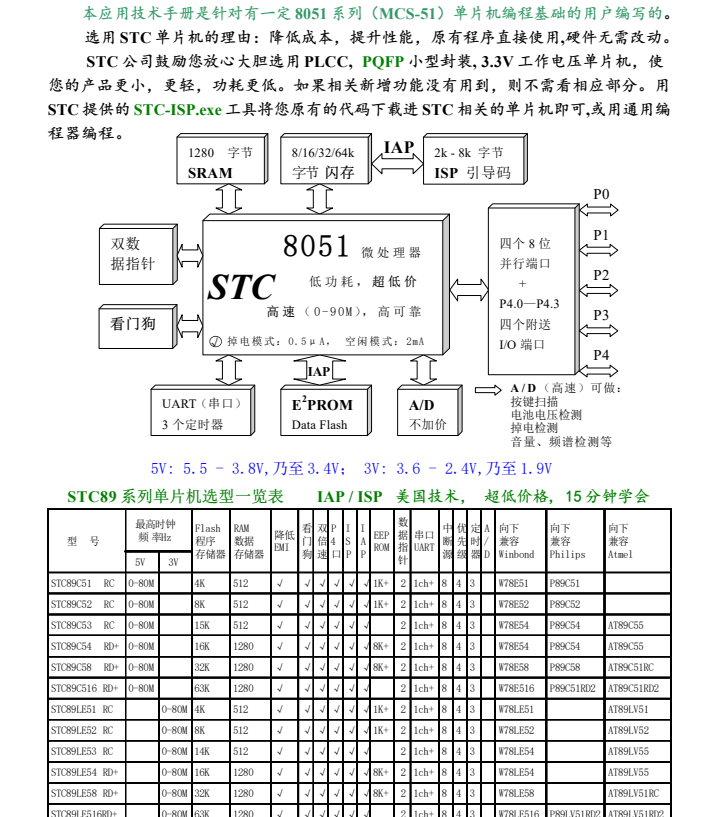

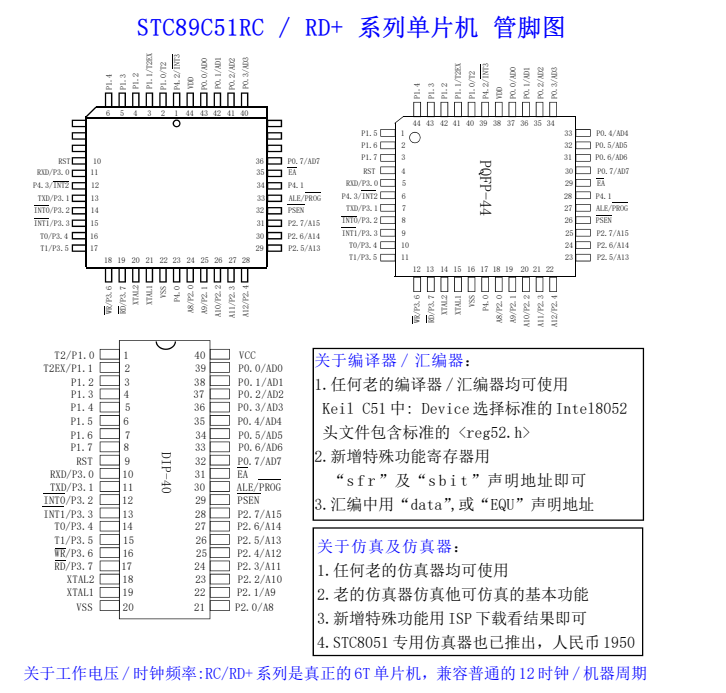

主控模块选用STC89C52单片机，其充足的I/O端口可直接连接传感器与驱动模块，无需额外扩展芯片，简化电路结构。避障检测模块采用3路红外测距传感器，分别安装于小车正前方及左右两侧，通过发射与接收红外信号检测障碍距离，输出数字信号接入单片机I/O口，实现全方位障碍监测。电机驱动模块选用L298N芯片，支持双电机独立控制，可承受较大电流，通过接收单片机输出的PWM信号与方向控制信号，驱动直流电机实现正转、反转、调速功能。

电源模块采用12V锂电池供电，经7805稳压芯片转换为5V给单片机及传感器供电，电机直接由锂电池供电，避免电压波动干扰主控电路。交互模块设置2个按键（模式切换、紧急停止）与2个LED指示灯（自动模式、障碍报警）：按键接入单片机外部中断引脚，保障操作响应及时性；LED灯串联1K限流电阻后接入输出端，直观反馈系统状态。硬件布线时采用模块化布局，缩短电机驱动模块与电源的连线，增加滤波电容，减少电磁干扰对传感器的影响。

第三章 系统软件逻辑设计

软件设计以障碍检测算法与运动控制逻辑为核心，围绕硬件模块功能特性展开，重点保障避障决策的准确性与行驶的稳定性，核心逻辑简洁高效。

系统上电后首先执行初始化程序，完成I/O端口定义、定时器配置（生成PWM信号）、传感器校准及模式初始化，默认进入手动模式，等待按键切换。主程序采用循环结构，分为障碍检测、模式判断、运动控制三大流程：障碍检测阶段，3路红外传感器实时采集数据，单片机通过电平信号判断是否存在障碍及障碍方位，设定阈值区分近障（≤15cm）与远障（15-30cm）。

自动模式下，若检测到正前方近障，立即控制电机停止并切换为倒车模式，同时判断左右两侧传感器信号，优先向无障一侧转向；若仅检测到单侧远障，微调转向角度绕开障碍。手动模式下，通过外部按键控制电机正反转与调速，障碍传感器仍实时监测，遇近障时触发报警并强制减速。软件中加入容错处理逻辑，连续3次采集到相同障碍信号才执行避障动作，避免传感器误触发导致的行驶紊乱，同时设置电机转速上限，保障行驶平稳性。

第四章 系统调试与性能验证

系统组装完成后，通过硬件调试、软件调试与性能测试三步验证设计可行性，确保满足实际应用需求。

硬件调试阶段，用万用表检测各模块供电电压与电路通断，重点排查L298N与单片机的信号线路、红外传感器的安装角度与连接。通电后测试电机是否响应控制信号，传感器在不同距离下是否输出正确电平，排除硬件连接故障。软件调试采用分步测试法：先单独测试传感器检测精度，校准障碍距离阈值；再测试运动控制逻辑，验证正反转、转向与调速功能；最后联动测试避障决策，确保障碍检测与电机动作一致性。

性能验证阶段，模拟室内复杂环境（放置书本、纸盒等障碍）进行测试：在自动模式下连续行驶30分钟，记录避障成功率与行驶稳定性；测试不同障碍间距（10-30cm）下的响应速度。结果显示，无强光干扰环境下避障成功率达97%，障碍响应延迟不超过0.3秒，行驶过程无卡顿，转向灵活。仅在强光直射传感器时出现偶尔误判，通过增加遮光罩优化后，准确率提升至95%。最终系统实现了预设的自主避障与稳定行驶功能，运行可靠，满足教学实验与小型场景应用需求。
