本文讲解的是4G定位模组LuatOS入门的超低功耗模式的使用，以我常用的Air201定位模组为例。

本文将教你使用Air201的超低功耗模式下，定时三分钟上传以及G-senser拓展示例；更多低功耗模式的玩法，等你来探索。

接下来，我们讲解相关示例的具体使用。

1. 搭建环境

新同学建议先看前期的基础知识相关教程，更有助于理解和操作。

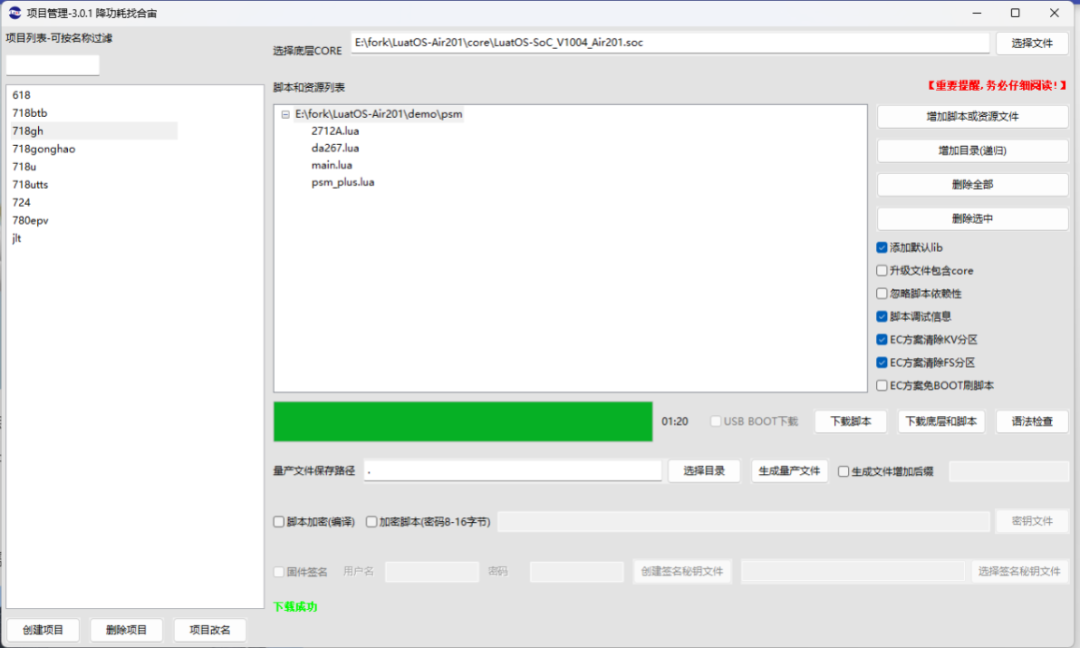

可以在LuaTools项目管理中新建一个项目，重新选择底层CORE和脚本；或者在原有项目的基础上，不更换CORE，将原来的脚本删除，添加为demo/psm的脚本。

1.1 硬件准备：

• Air201套件

• 功耗分析仪Air9000P

• SIM卡

• 带有数据通信功能的数据线

• Win10及以上PC

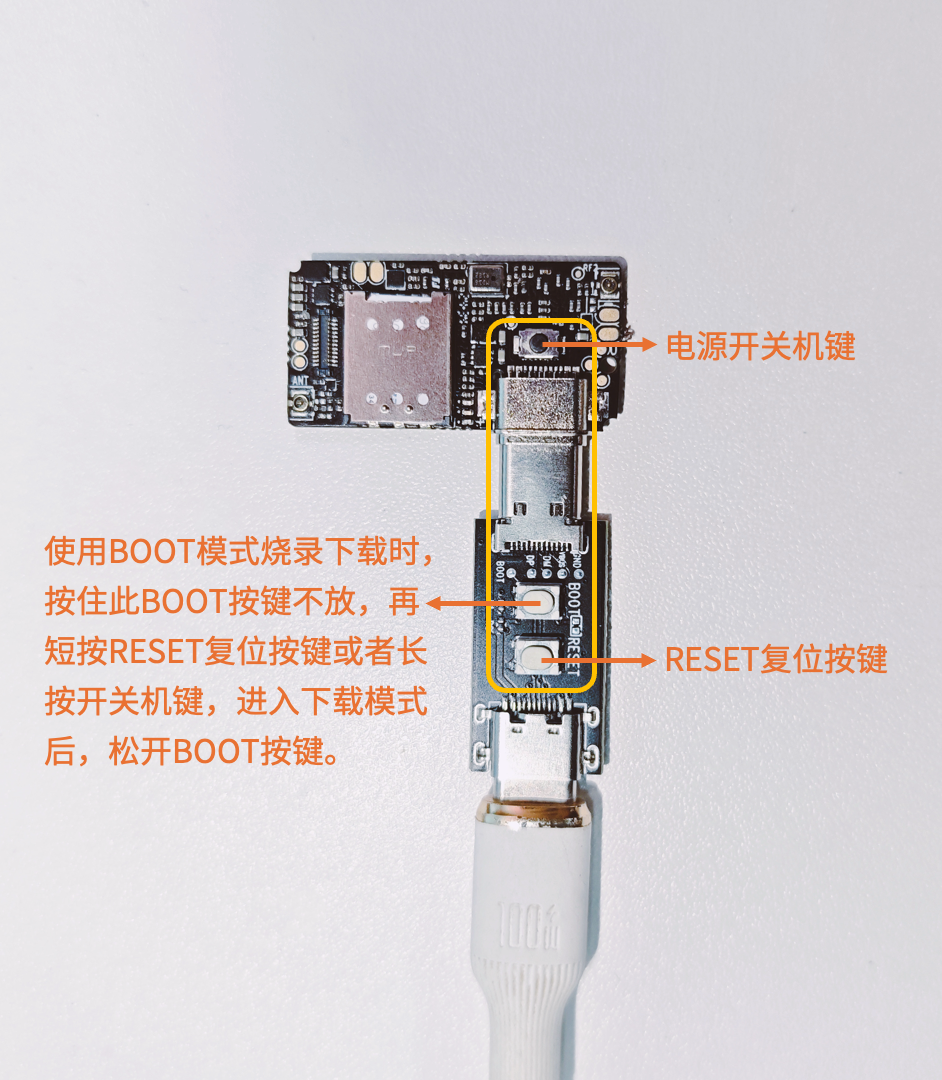

将Air201通过usb-boot小板连接电脑，注意：boot小板和Air201连接时，要确保RESET按键、BOOT按键、电源开关机键三个按键在同一面，否则无法进入boot下载模式。

如下图所示：

如何判断有没有进入下载模式：
可以通过PC端的设备管理器中虚拟出来的USB端口数量来判断。

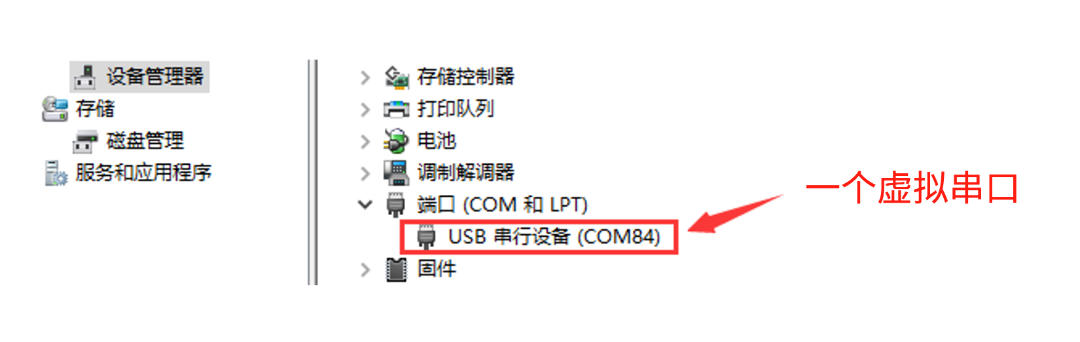

正常开机模式：

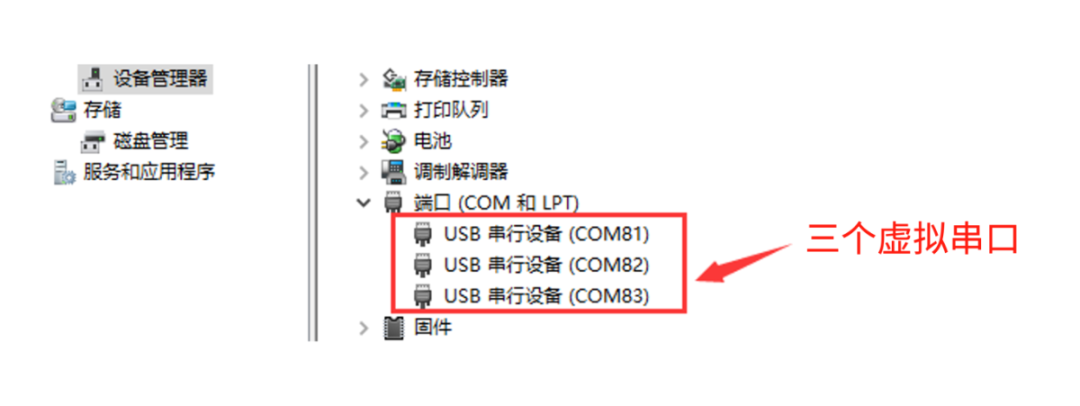

下载模式：

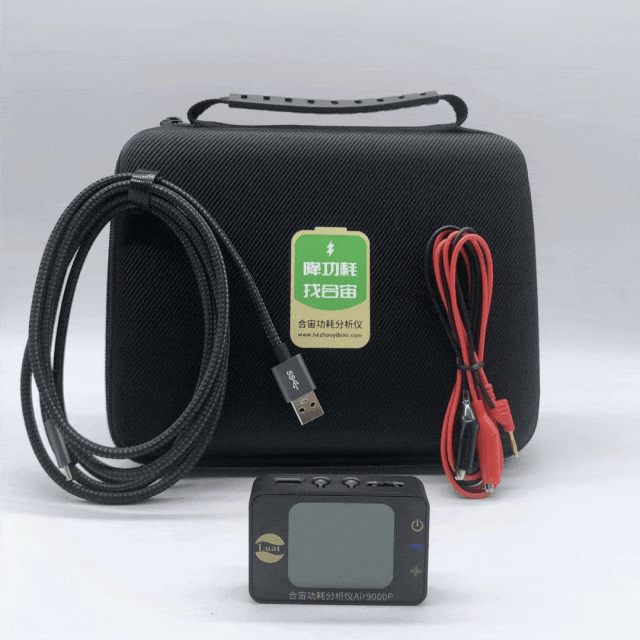

在需要直流稳压电源的场景（例如ADC测量外部输入的模拟电压），使用合宙功耗分析仪Air9000P：

1.2 软件准备：

• LuaTools调试工具：
  https://docs.openluat.com/Luatools

• 功耗分析仪PC端软件：
  https://apps.microsoft.com/detail/9nrtkwwvd2b3?hl=zh-cn&gl=CN

• TCP/UDP测试网站：
  https://netlab.luatos.com

• 最新固件：
  https://gitee.com/openLuat/LuatOS-Air201/tree/master/core

• 最新脚本：
  https://gitee.com/openLuat/LuatOS-Air201/tree/master/demo/psm

2. 示例代码

2.1 Air201超低功耗定时上报

2.1.1 代码介绍

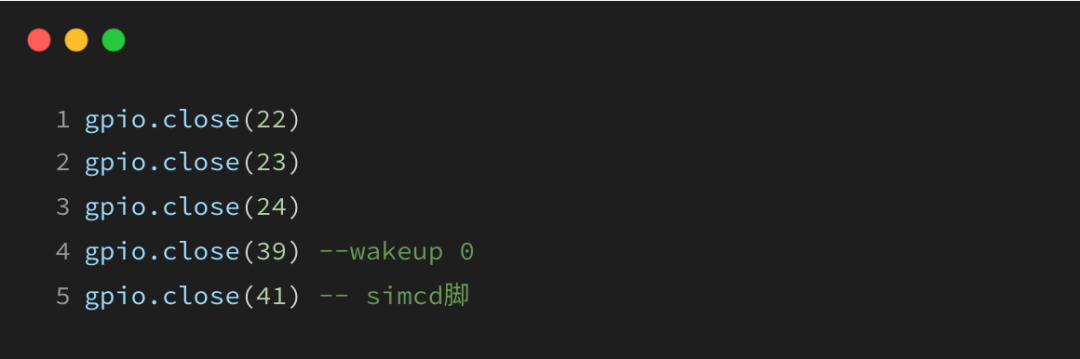

1）关闭一些可能影响功耗，误唤醒的引脚。

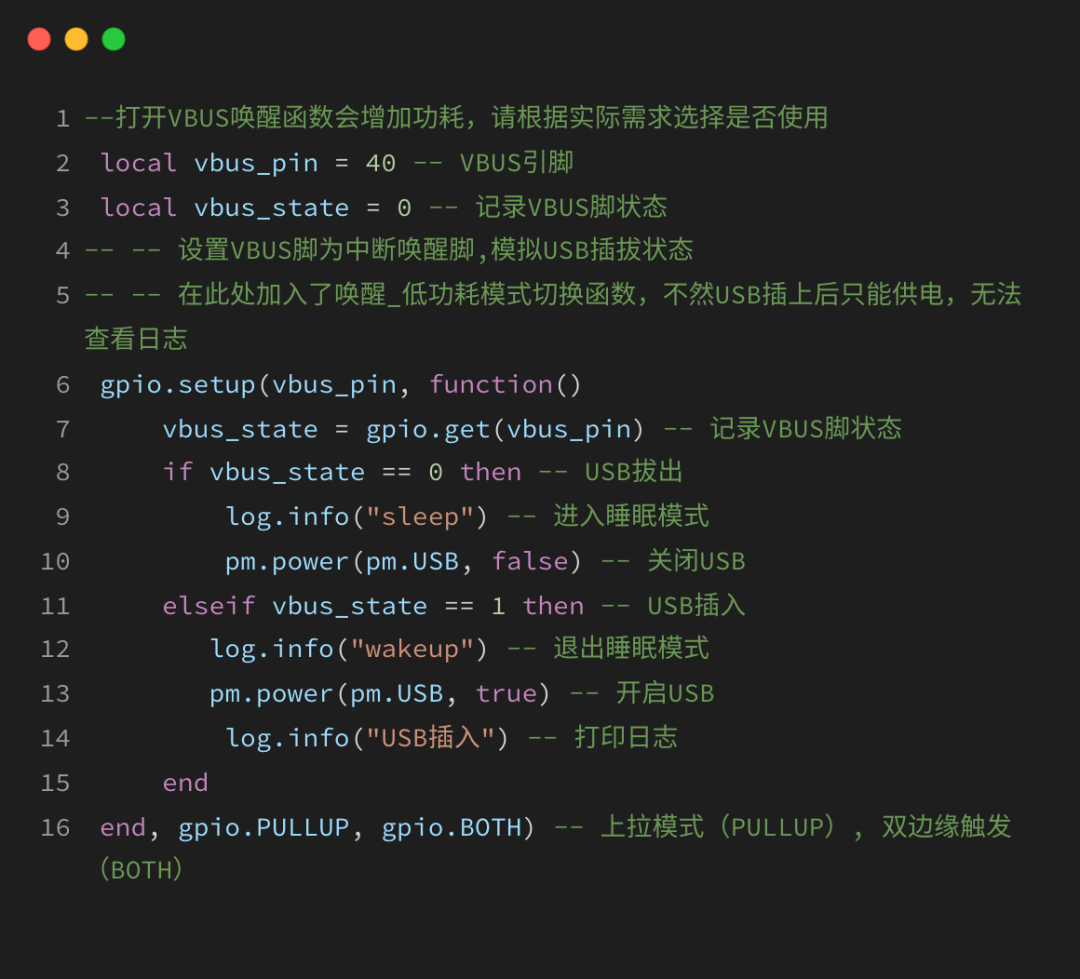

2）加入VBUS插入检测函数，防止读取不了日志。

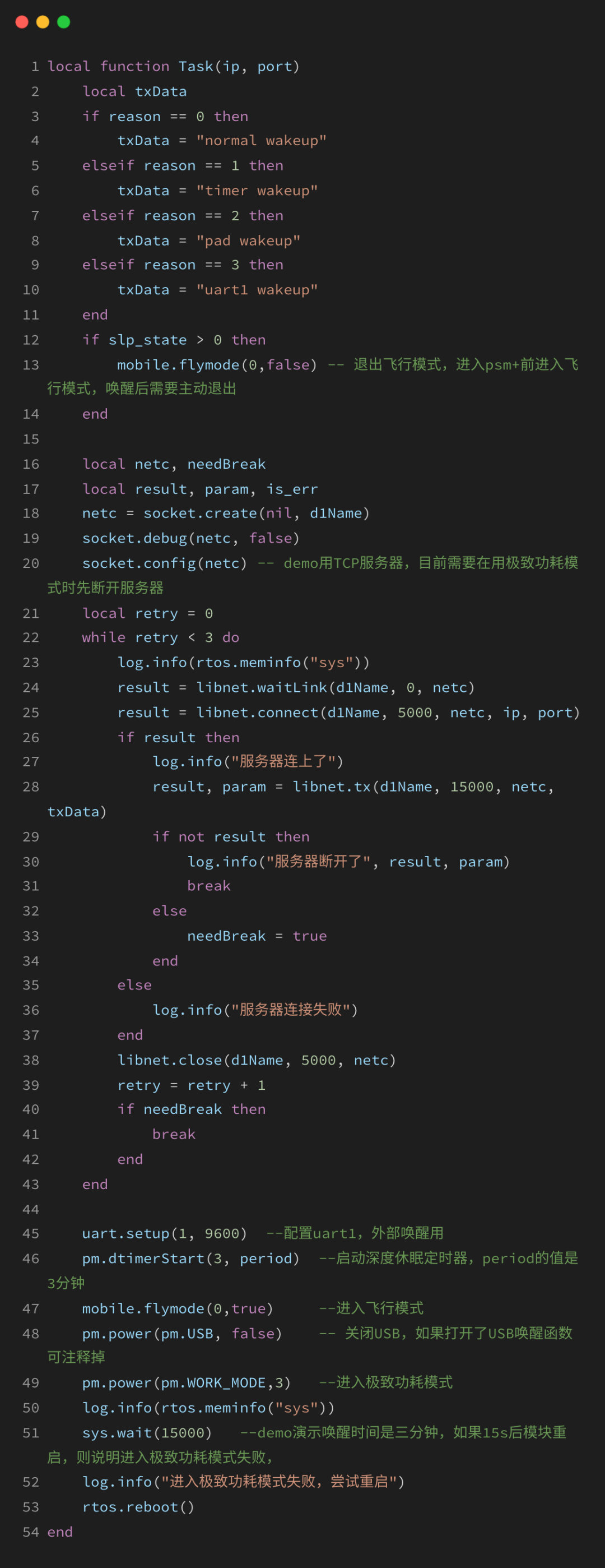

3）连接TCP服务器、设置深度定时器后进入休眠模式。

2.1.2 运行结果展示

开机连接TCP服务器，然后进入超低功耗模式，设备内部设置了一个定时器，该定时器每隔三分钟会触发一次唤醒操作：

• 当定时器触发时，设备会从超低功耗模式中唤醒，并重新建立与TCP服务器的连接（如果连接已经断开）；

• 连接成功后，设备会发送一次预设的数据到TCP服务器；

• 数据发送完成后，设备会再次进入超低功耗模式，等待下一次定时唤醒。

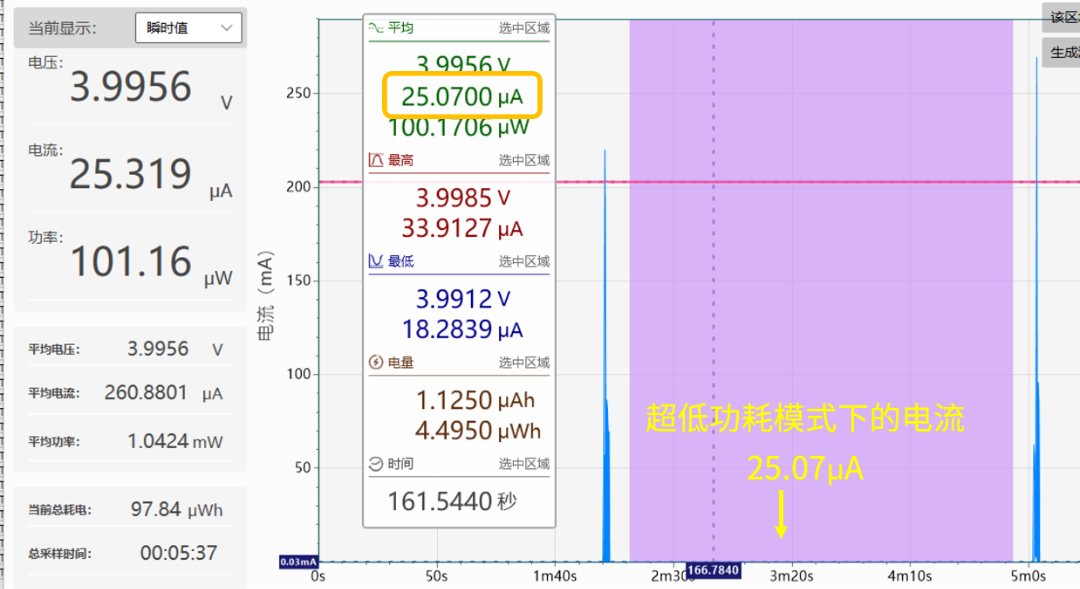

因为设备的充电IC在会存在一个20μA的漏电流，由于这个硬件特性，那么Air201在超低功耗模式下实际的功耗（包括充电IC的漏电流）就是25.07μA。

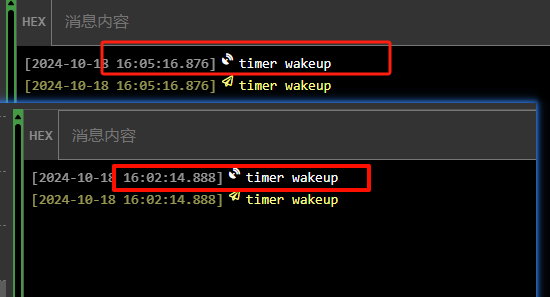

定时器每隔三分钟会触发一次唤醒操作，设备会从超低功耗模式中唤醒，并重新建立与TCP服务器的连接，并发送预设的数据。

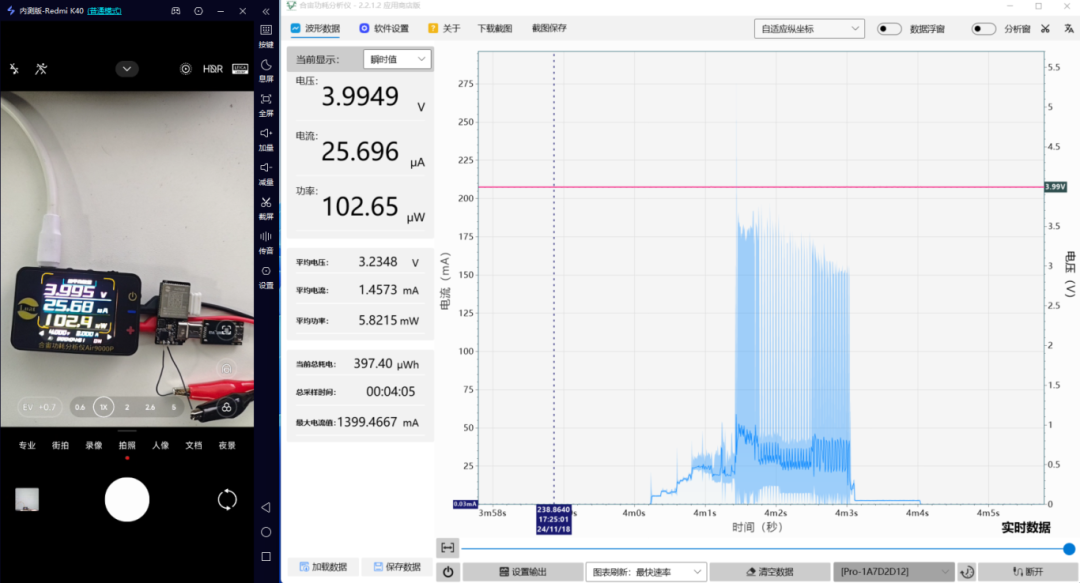

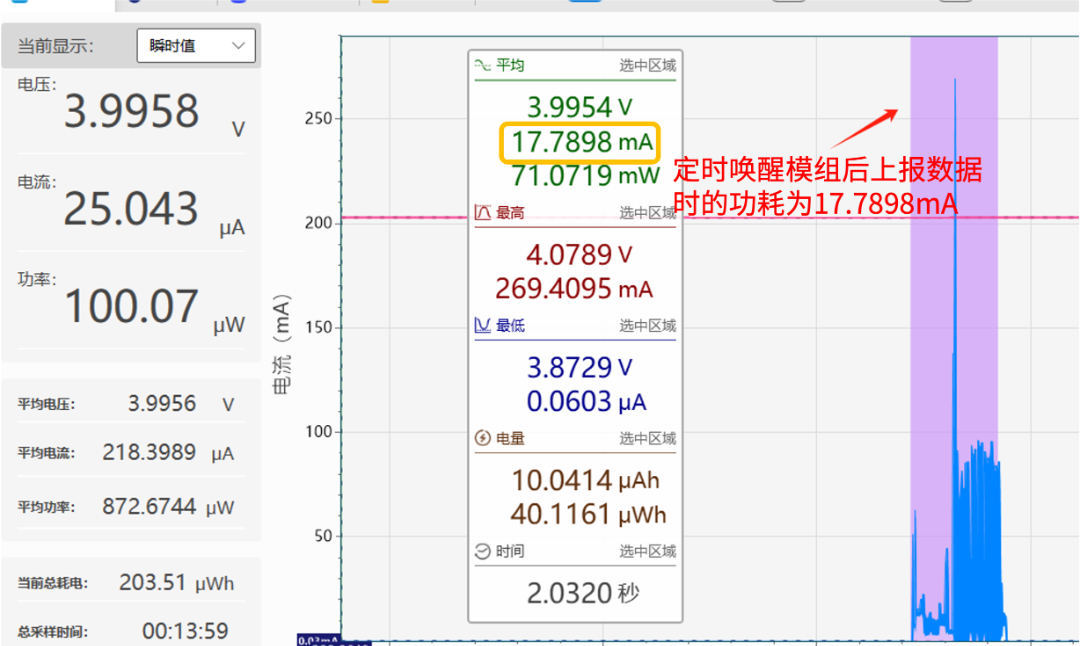

Air201定时唤醒后，连接TCP平台发送数据时的功耗是17.7898mA：

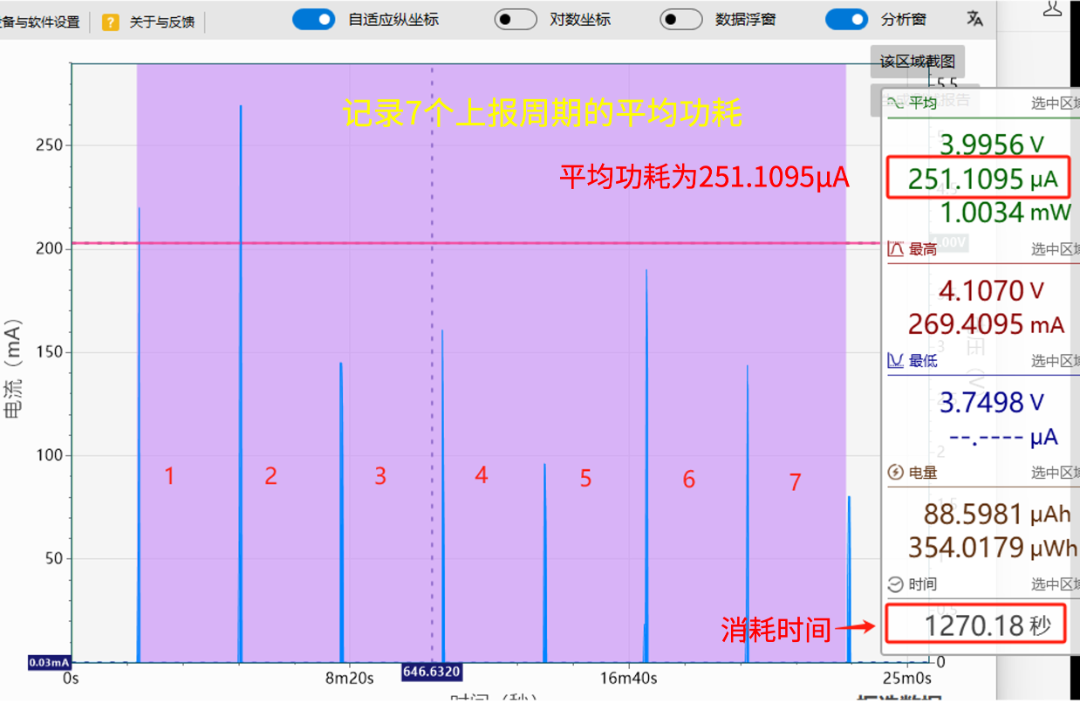

7个休眠发送周期为21分钟，平均功耗为251.1095μA：

2.2 G-esensor示例

添加gesensor功能，超低功耗模式下如果gsenseor中断产生，需要上报。

2.2.1 代码介绍

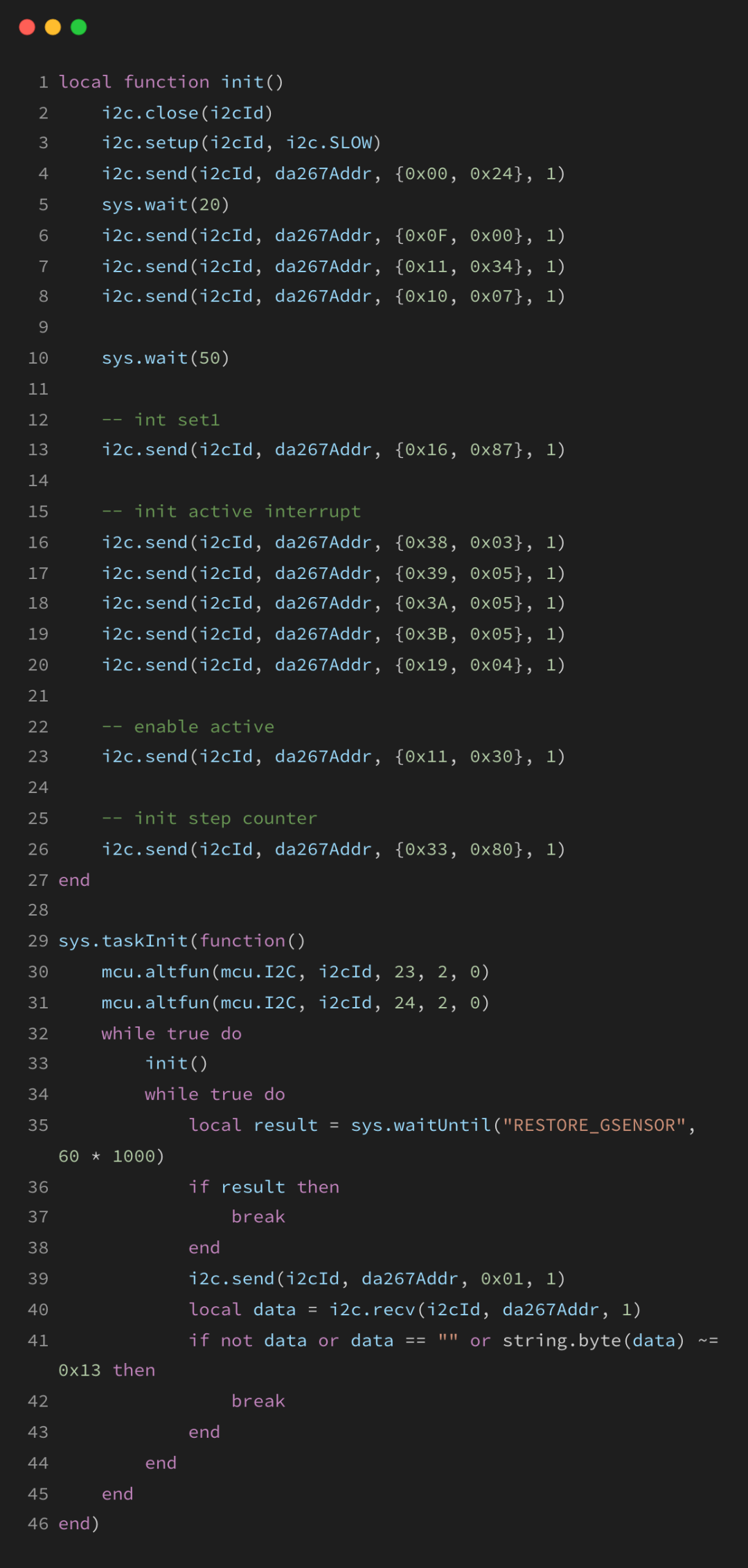

1）gesensor初始化

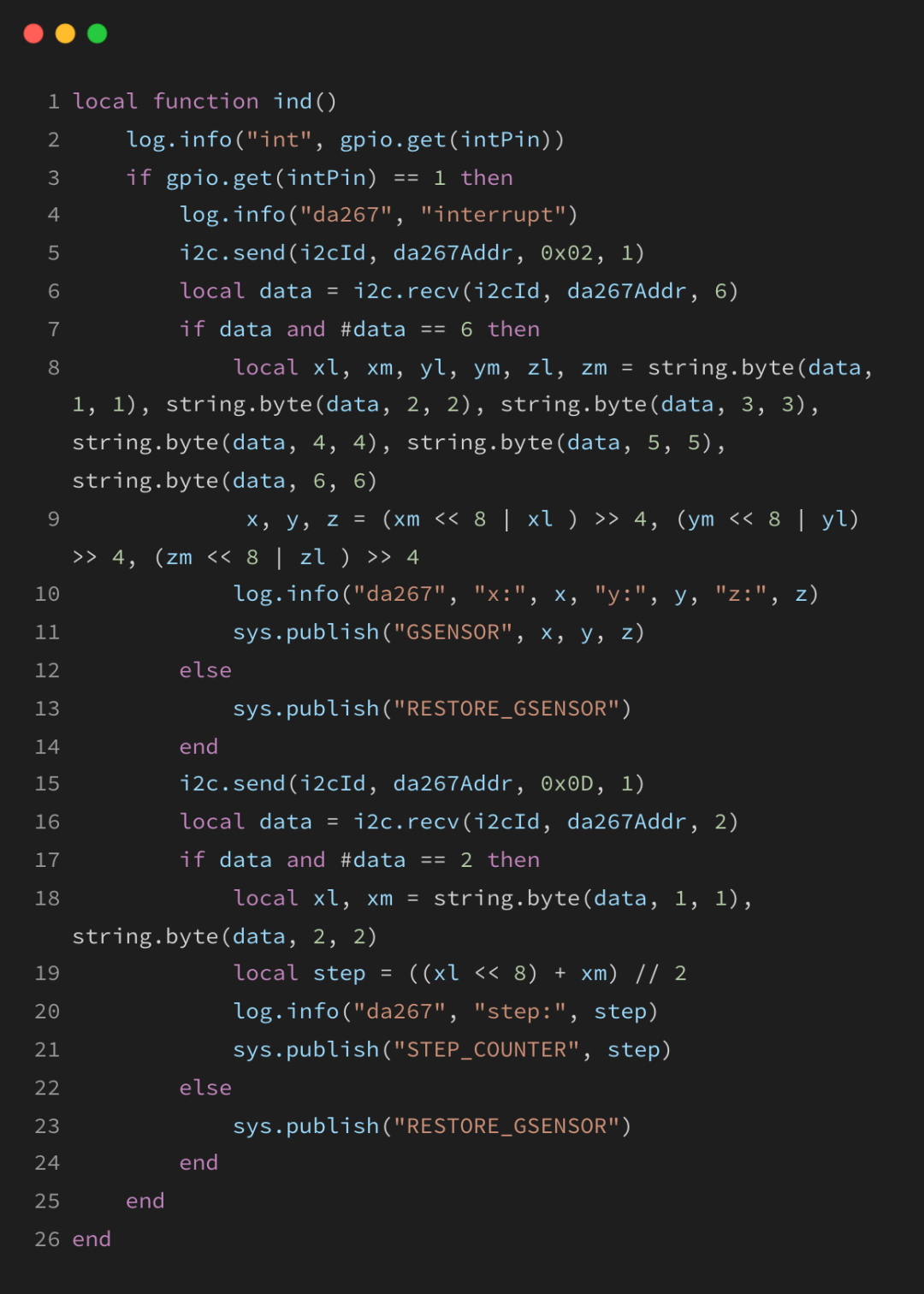

2）gesensor触发中断回调

2.2.2 运行结果展示

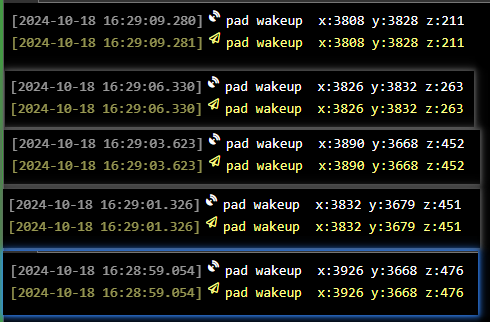

开机初始化gesensor，连接TCP服务器，进入超低功耗模式；当gesensor触发时唤醒Air201，并上传三轴参数到TCP服务器。

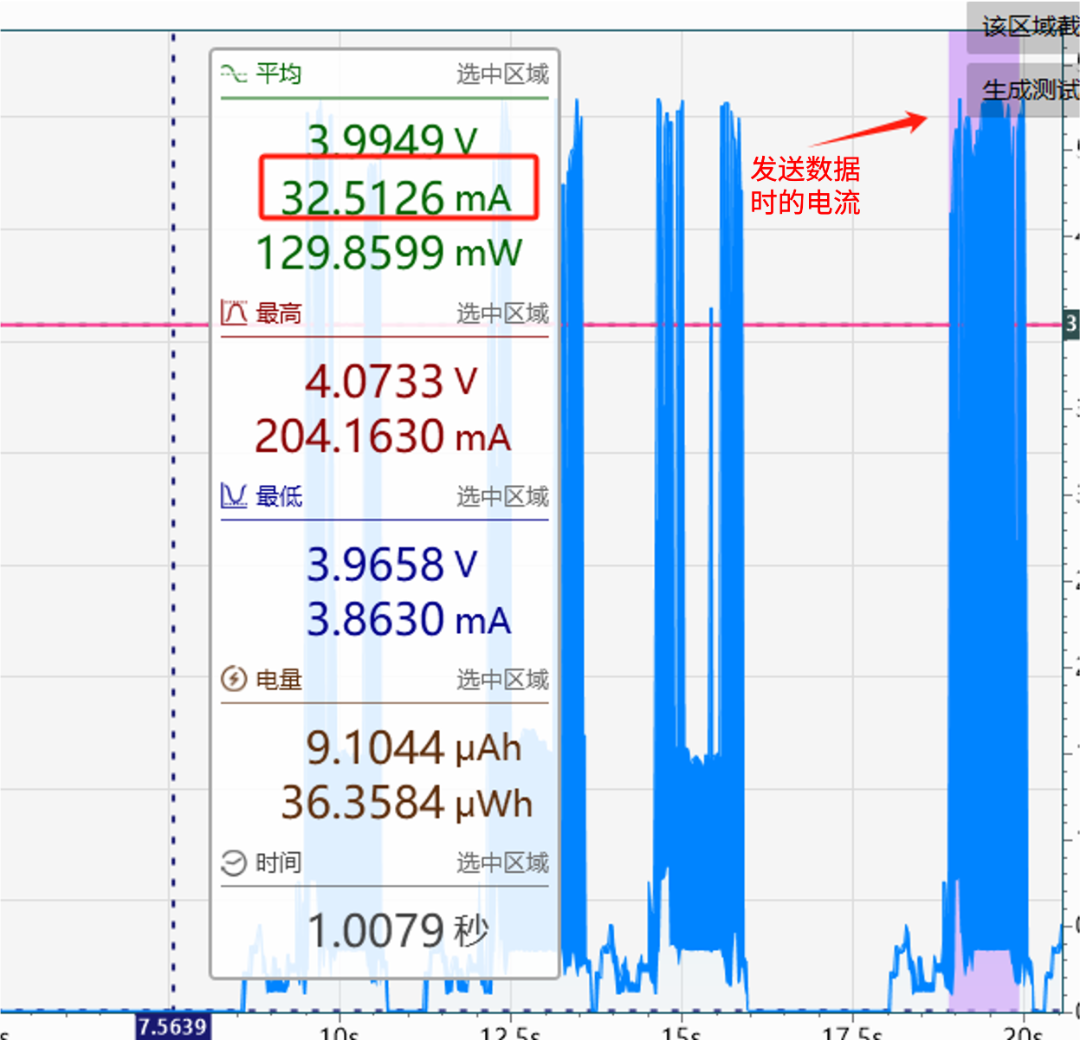

发送数据时的电流：

以上就是Air201的超低功耗模式下，定时三分钟上传和gsenser拓展示例。

定时三分钟上传示例：

超低功耗模式下电流为5.07μA左右(注意需要减去ic的漏电流)，上传数据时的电流为17mA；

拓展示例：

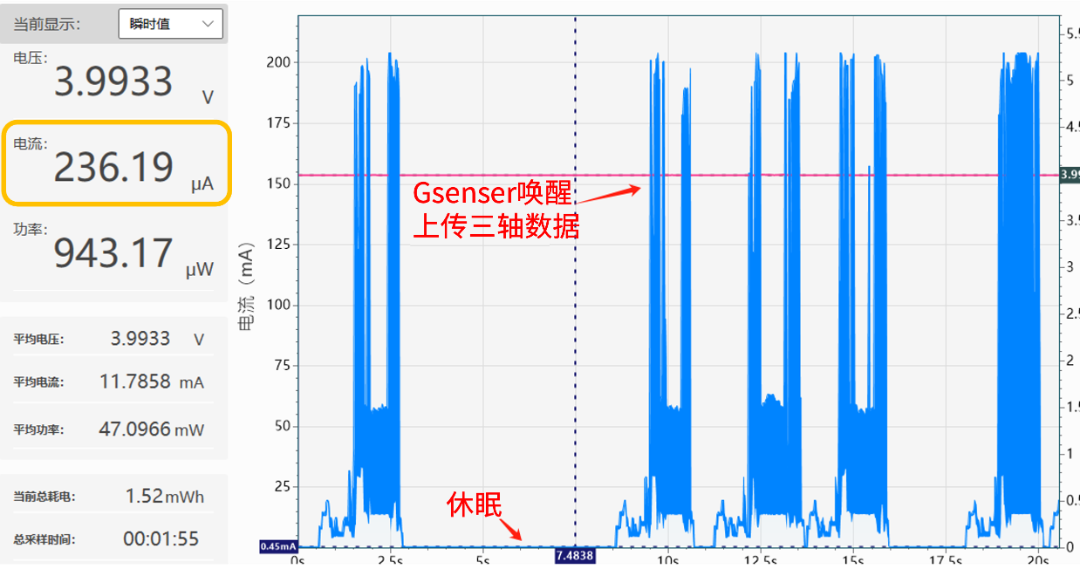

超低功耗模式下电流为236μA，触发gesensor唤醒Air201，并上报三轴参数，上传数据时电流为32.5mA。
