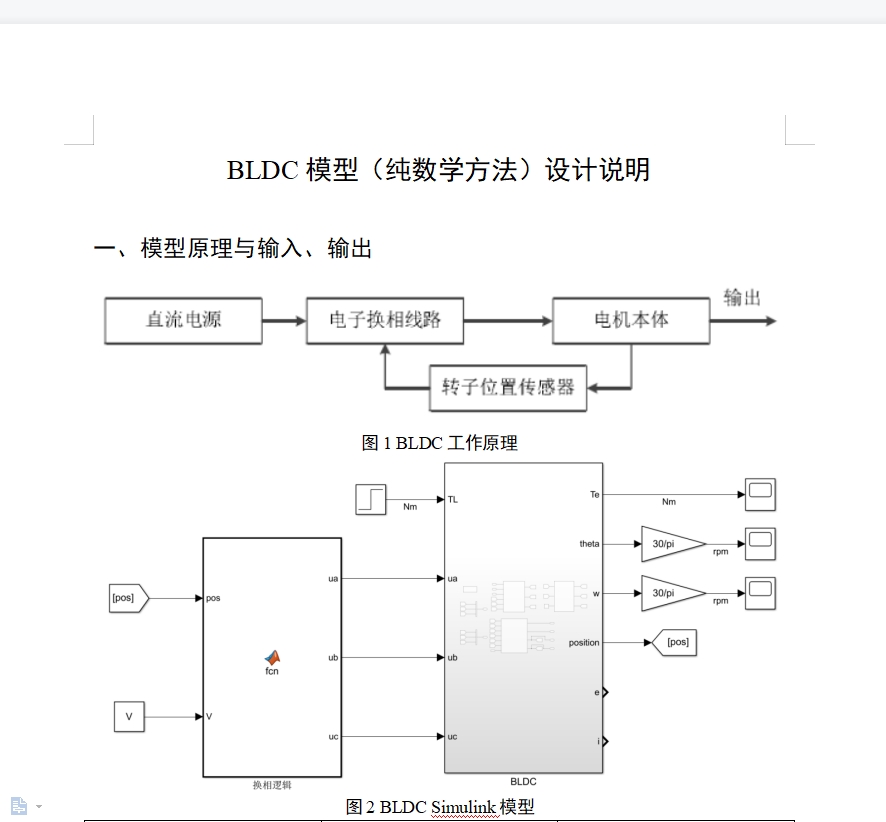

BLDC无刷直流电机Simulink模型（数学方法搭建） 版本:marlab2018a，可生成低版本 包括:模型，设计文档，电机参数m文件 仿真时在第三秒加入3Nm的负载，图中为模型和仿真结果（输出扭矩，转速，转子位置，机械角度） 模型优点:纯数学方法搭建，可生成代码刷进控制器做SIL测试（simscape搭建的模型无法生成代码） 模型缺点:转速波动大，可以通过与真实电机参数匹配或滤波的方式解决。

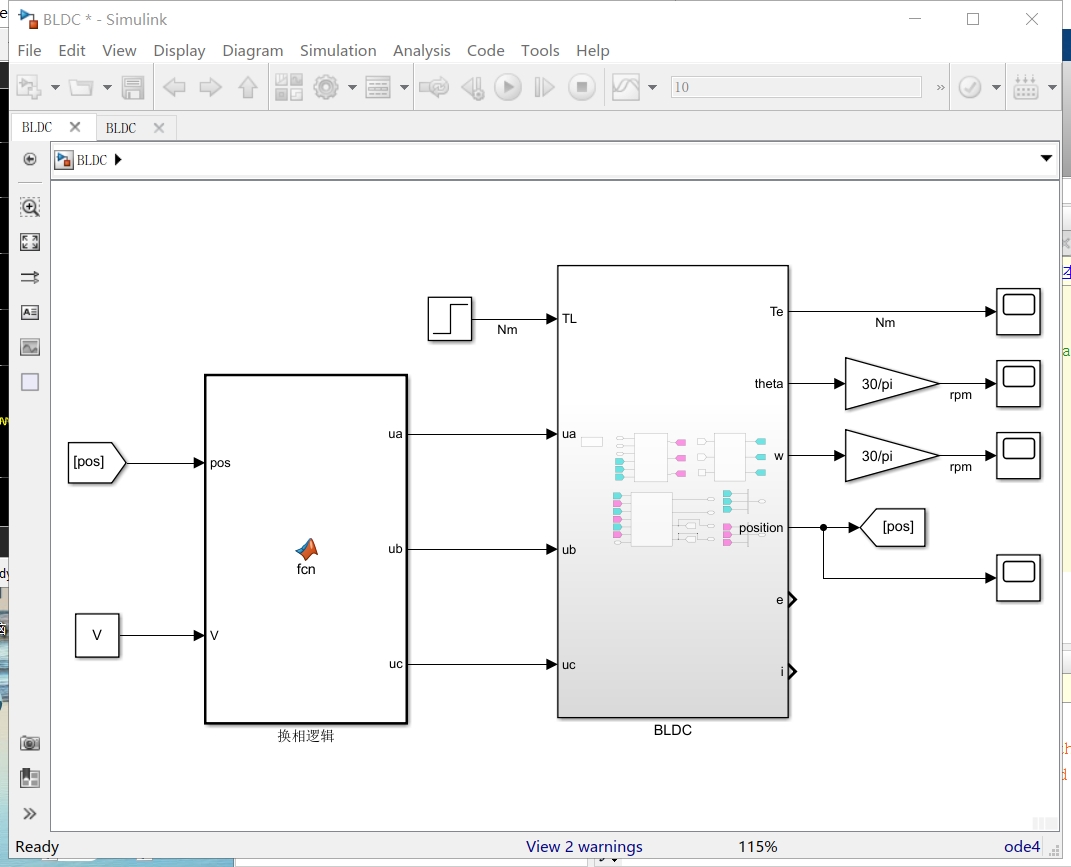

直接打开Matlab2018a的Simulink，映入眼帘的是个用数学方程堆出来的BLDC模型。这模型不玩虚的——没那些花里胡哨的物理模块，全是Stateflow状态机和S函数搭的骨架，鼠标右键点生成代码直接能烧进STM32，这点比Simscape那套实诚多了。

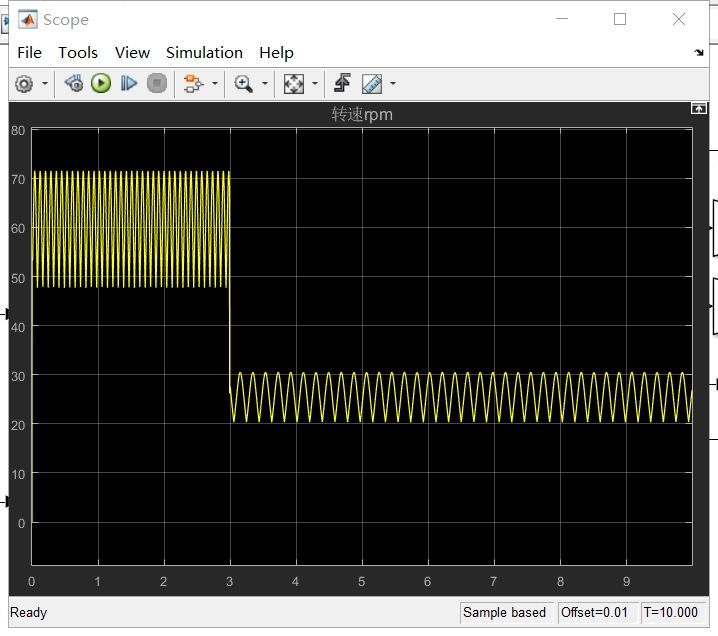

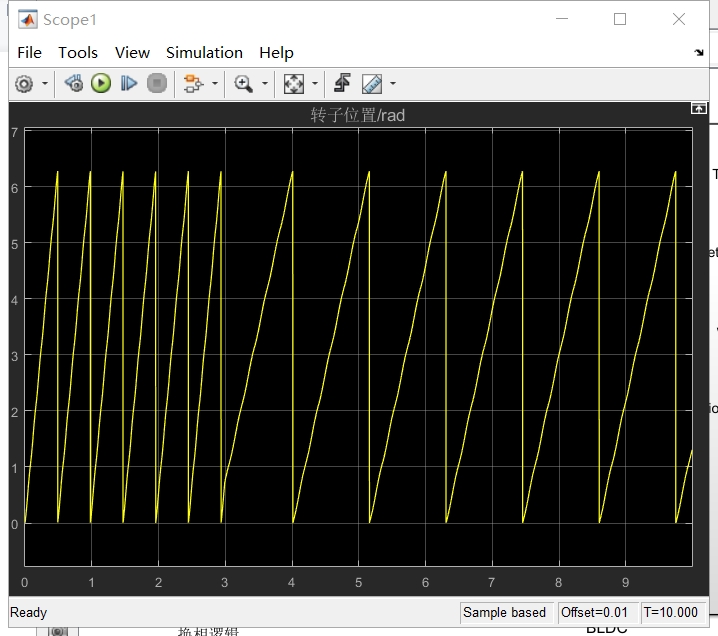

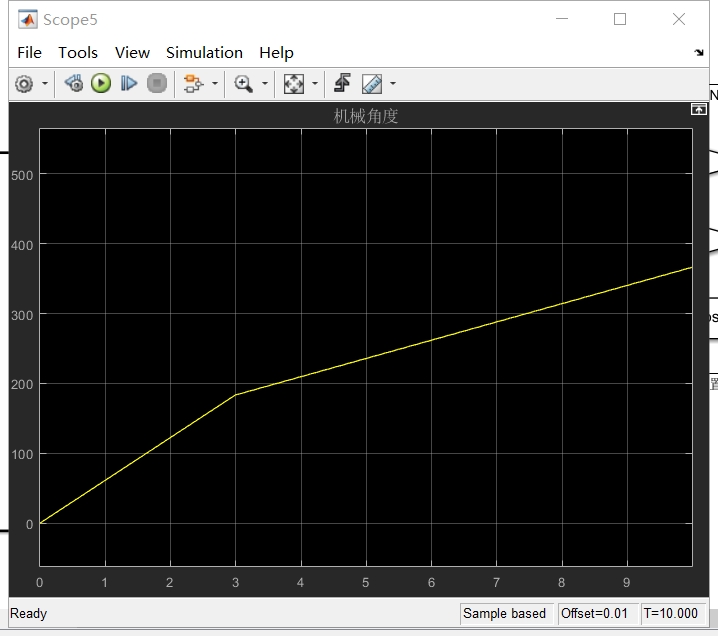

先瞅瞅运行效果：F5一按，电机空载嗖嗖转。第三秒突然甩个3Nm负载上去，扭矩曲线跟打了鸡血似的往上窜（见图1）。转速从3000rpm瞬间掉到2800，抖得跟筛糠一样。不过转子的机械角度倒是画出了漂亮的六步换向轨迹，证明坐标变换那套算法没白写。

!仿真结果曲线示意图：左侧扭矩突跳，中间转速波动，右侧机械角度呈现六步梯形

电机参数全塞在motor_params.m里，打开一看都是硬核数值：

P = 4;          % 极对数
Rs = 0.2;       % 定子电阻(ohm)
Ld = 0.00015;   % d轴电感
Lq = 0.00015;   % q轴电感
lambda = 0.05;  % 永磁体磁链
J = 0.01;       % 转动惯量
B = 0.0001;     % 摩擦系数

这些参数要是和实物对不上，仿真结果能偏到姥姥家。上周就吃过亏——客户给的Ld值少个零，仿真转矩稳如老狗，实际电机抖成帕金森。

BLDC无刷直流电机Simulink模型（数学方法搭建） 版本:marlab2018a，可生成低版本 包括:模型，设计文档，电机参数m文件 仿真时在第三秒加入3Nm的负载，图中为模型和仿真结果（输出扭矩，转速，转子位置，机械角度） 模型优点:纯数学方法搭建，可生成代码刷进控制器做SIL测试（simscape搭建的模型无法生成代码） 模型缺点:转速波动大，可以通过与真实电机参数匹配或滤波的方式解决。

模型的核心是这坨状态方程，用Embedded MATLAB Function硬怼出来的：

function [dId, dIq, dw, dTheta] = bldc_ode(I_d, I_q, w, V_d, V_q, Tl)
    % 状态方程具体实现
    dId = (V_d - Rs*I_d + Lq*w*I_q)/Ld;
    dIq = (V_q - Rs*I_q - Ld*w*I_d - lambda*w)/Lq;
    dw = (1.5*P*(lambda*I_q + (Ld-Lq)*I_d*I_q) - B*w - Tl)/J;
    dTheta = w * P/2;
end

这组方程把电机动力学拆解得明明白白。注意d轴和q轴的电压方程里藏着转速耦合项，这就是无刷电机数学模型的精髓——看起来是静止坐标系，实际藏着旋转坐标系的彩蛋。

说到代码生成，重点在模型配置里勾了这几个命根子选项：

1. System target file选ert.tlc
2. Toolchain切到STM32的GNU工具链
3. 代码优化等级开到-O2

生成代码时记得把浮点运算改成FixedPoint，某些便宜主控的FPU就是个摆设。上周烧了个F030就因为这茬，芯片烫得能煎鸡蛋。

转速波动大的毛病，在模型里加个移动平均滤波立马见效：

window_size = 20;
speed_filter = filter(ones(1,window_size)/window_size, 1, w);

不过滤波会让响应变肉，负载突变时延迟明显。折中方案是搞个动态窗长——平时用大窗平滑，检测到负载变化瞬间切小窗。

这模型最适合做SIL测试，把生成的C代码直接拖进VS2019，单步调试能看到PWM占空比怎么跟着转子位置跳变。有个邪道用法：把ADC采样值写成.txt喂给模型，能复现现场炸MOS管的故障波形。去年靠这招逮住个反向电动势尖峰，省了三天查板时间。

说到底，数学建模就像用乐高搭电机——每个方程都是积木块，拼错了虽然也能立着，但转起来指定崴脚。关键得常跟实物数据对账，别让自己活在仿真世界里。
