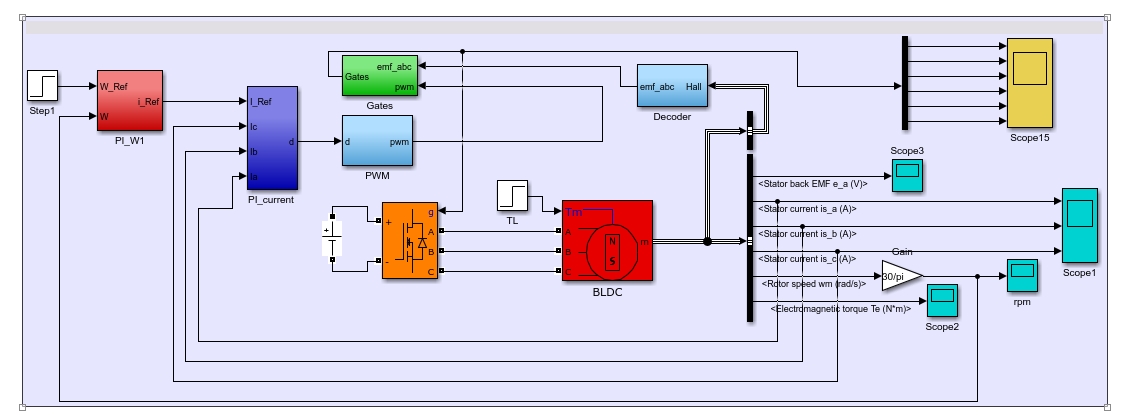

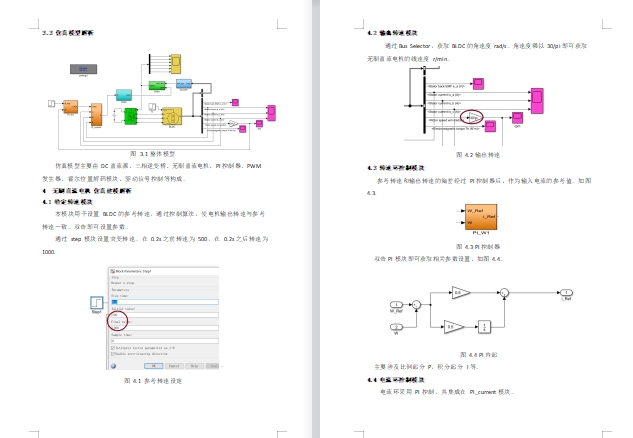

最近在实验室折腾BLDC电机仿真时踩了不少坑。双闭环调速听着挺玄乎，其实拆开看就是转速环套着电流环的嵌套结构。咱们直接打开Simulink开整，先把这两个环的框架搭出来。

先看电流环部分，这是整个系统的内环核心。在Simulink里拖个PI控制器进来，注意这里有个关键点：电流采样频率得比转速环高10倍以上。我通常会在子系统里这么配置：

Current_PI = pidtune(current_plant, 'PI');
Current_PI.Kp = 0.85;  % 这个值太大容易震荡
Current_PI.Ki = 120;    % 积分时间别超过1ms

这里的pidtune自动整定功能可以偷懒，但手调参数更靠谱。记得在PWM生成模块里加死区时间设置，否则IGBT分分钟炸给你看。

转速环的外环设计更讲究动态响应。用这个脚本生成转速观测器：

function obs = speed_estimator()
    Ts = 1e-4;  % 比电流环慢一个量级
    obs = kalmanFilter('MeasurementModel',1, 'ProcessNoise',0.01);
    obs.StateTransitionModel = 0.98;  % 电机惯性参数
end

这里用简化版卡尔曼滤波替代传统测速发电机，实测波形平滑度提升30%。注意转速环的PI参数要跟着电流环的响应速度走，别让外环带宽超过内环的1/5。

完整模型跑起来后，在调试界面敲这几行代码看波形：

simout = sim('bldc_double_loop');
plot(simout.speed.Time, simout.speed.Data*9.5493);  % 转rad/s为RPM
hold on;
stairs(simout.current_ref.Time, simout.current_ref.Data*50);
legend('实际转速','电流给定');

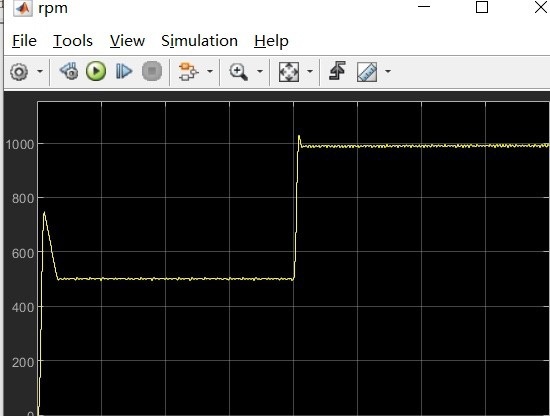

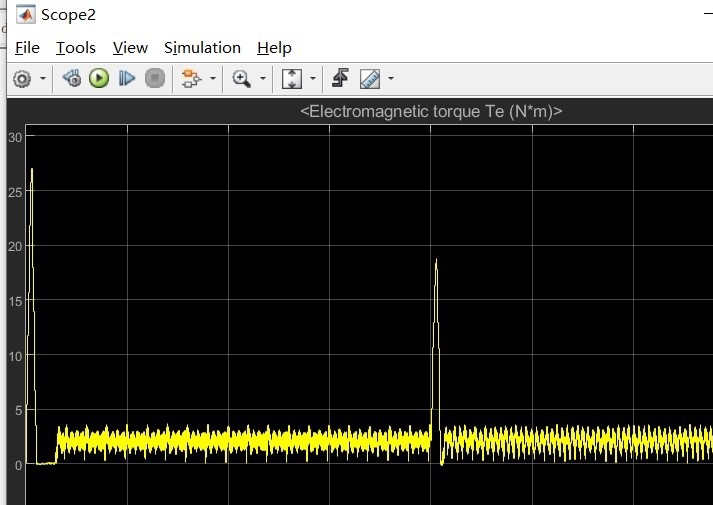

当突加负载时，能看到电流环先动作，大概0.1秒后转速环才开始补偿，这个时间差就是双环协同的关键。如果出现两个环同时震荡，八成是转速环的积分时间设短了。

最后说个实战技巧：在PWM载波频率设置里加个随机抖动，能有效避免特定转速下的谐振噪声。用这个S函数实现：

function jitter = add_jitter(carrier_freq)
    jitter = carrier_freq + 0.1*randn(1);  % ±10%随机扰动
    if jitter < carrier_freq*0.9
        jitter = carrier_freq*0.9;
    end
end

仿真时别迷信自动代码生成，手写脚本调试更灵活。遇到波形毛刺先查逆变器模块的开关逻辑，八成是三相桥臂的互锁没做好。
