最近刚落地一个点胶机项目，用三菱FX3GA+GS触摸屏搞定了步进电机的高精度定位控制。这项目不算复杂，但把PLC脉冲控制、配方管理和中英文界面这些工业场景高频需求都踩了一遍。分享几个关键点，带点干货代码和踩坑经验。

---

硬件配置不复杂，但得抠细节

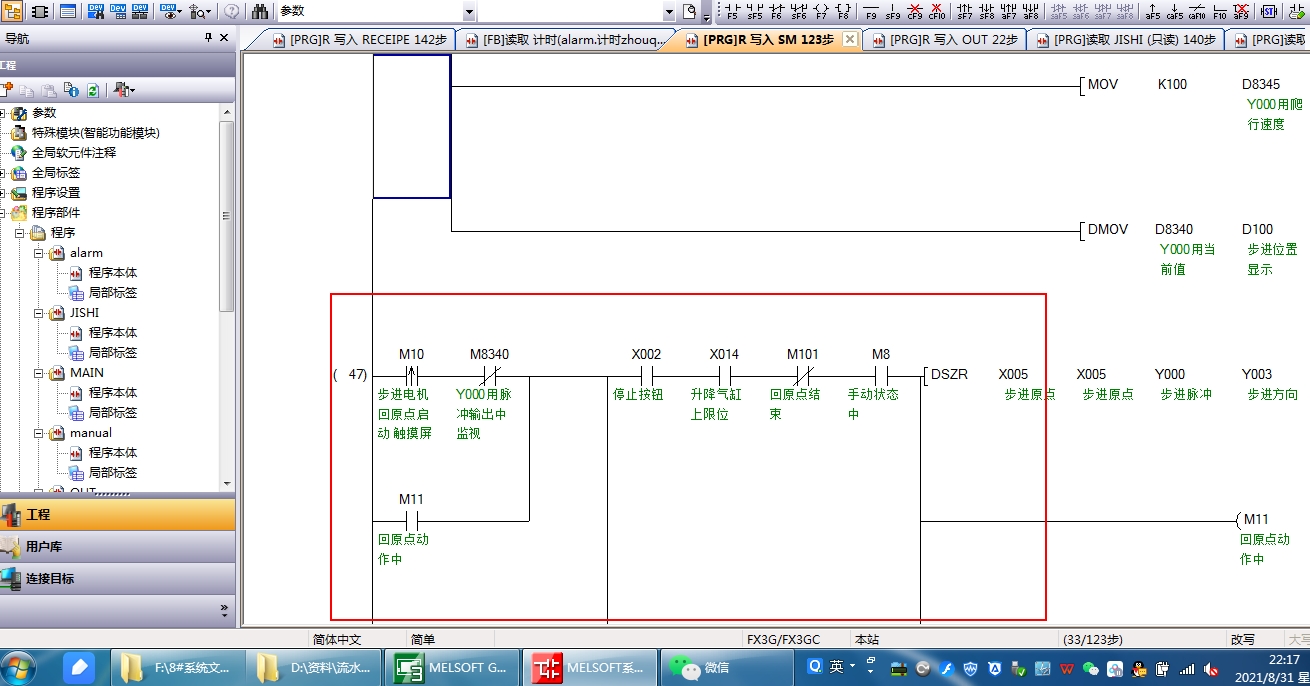

电机驱动器接的是Y0脉冲+Y2方向，原点信号用X0，极限位X1/X2。电气图纸里最容易被忽略的是电源隔离——步进电机驱动器单独供电，避免脉冲干扰导致PLC输入信号抖动。程序里原点回归是这么写的：

LD M8000        // PLC运行常ON
DRVI K0 K500 Y0 // 原点回归，速度500Hz

这里的DRVI指令是相对定位，但配合原点信号触发中断就能实现绝对位置清零。有个坑：回原点速度别设太高，特别是机械结构刚性不足时，惯性可能导致过冲。

---

PLC程序结构：分段操作真香

项目把动作拆成初始化-选配方-启动-暂停-急停五个状态块，用M辅助继电器做状态切换标志。比如急停处理：

LD X10          // 急停按钮
ORP M50         // 急停触发标志
RST Y0          // 立即停止脉冲输出
ZRST S20 S29    // 复位所有动作状态

这种分段模式调试时特别方便——哪段出问题直接在线监控对应的M继电器状态，不用在几百步程序里大海捞针。

---

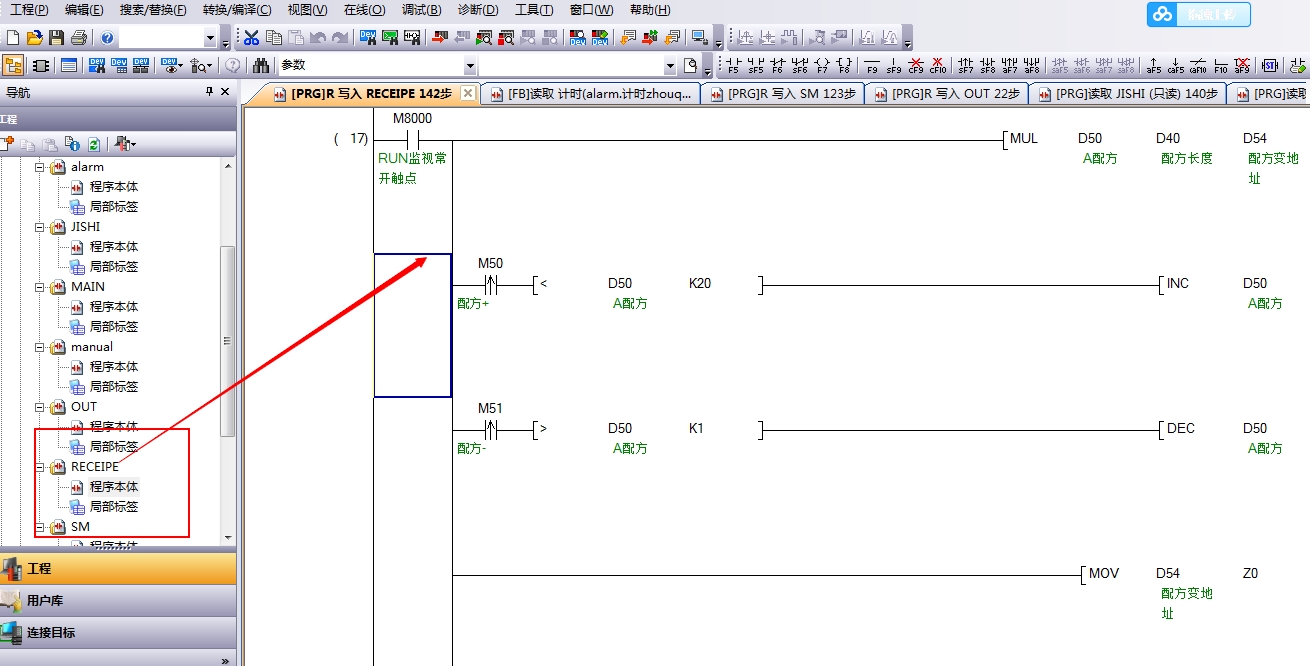

配方存在PLC里才是真省心

配方数据用D寄存器存储，D200-D209存胶量参数，D210-D219存移动速度。触摸屏上改参数其实就是往这些寄存器写值。关键是要做数据范围限制，防止手滑输错：

LD M100                 // 配方修改模式
CMP D200 K0
MOV K0 D200             // 胶量不能小于0
CMP D210 K5000
MOV K5000 D210          // 速度上限5000Hz

实测用三菱的D> K指令比直接用比较指令更稳，毕竟有些国产触摸屏写寄存器时可能不按套路出牌。

---

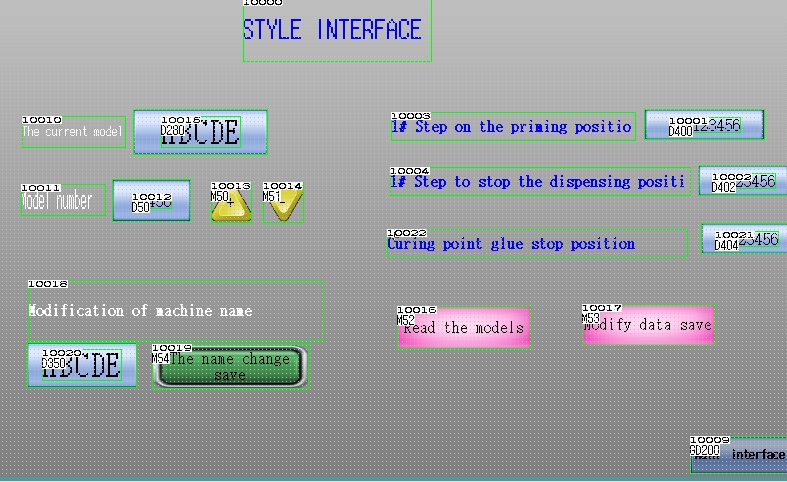

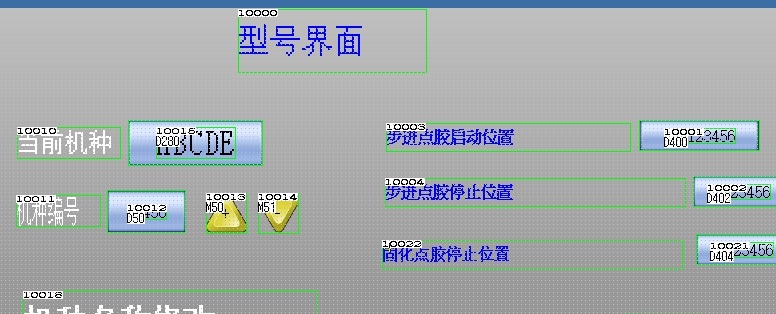

中英文切换的骚操作

GS屏做双语显示，很多人第一反应是做两套画面。其实更骚的方法是——用文本列表元件绑定同一个地址。比如D500的值0显示中文，1显示英文：

// PLC侧切换触发
LD X20
MOV K0 D500
LD X21
MOV K1 D500

触摸屏里同一个文本框设置两个语言项，切换时D500的值变化自动触发文字更新。这招比传统方法省了至少30%的工程文件容量。

---

脉冲控制的核心代码

定位控制主要用DRVA绝对定位指令。但要注意连续发脉冲必须加间隔，否则会报指令执行错误：

LD M10                  // 启动信号
PLSY D210 D220 Y0       // 发脉冲，速度D210，脉冲数D220

重点在D220的计算——通过当前坐标D100和目标坐标D110的差值算出需要发多少脉冲。这里务必用32位双字运算，否则超过32767就溢出：

DDSUB D110 D100 D220    // 双字减法防溢出

---

调试血泪经验

1. 原点信号加了RC滤波——光电开关偶尔误触发，并联个104电容+10K电阻立马老实
2. 脉冲频率别顶着上限用，标称100kHz实际用到60kHz留余量
3. 急停不仅要停脉冲还要断使能，有些驱动器收不到脉冲依然保持保持力矩

全套资料里最值钱的是那个BOM表——同型号步进电机不同品牌驱动器，实测信捷的DM556在频繁启停时发热量比雷赛的M542高了20%，这数据厂家手册可不会告诉你。
