1. 简介

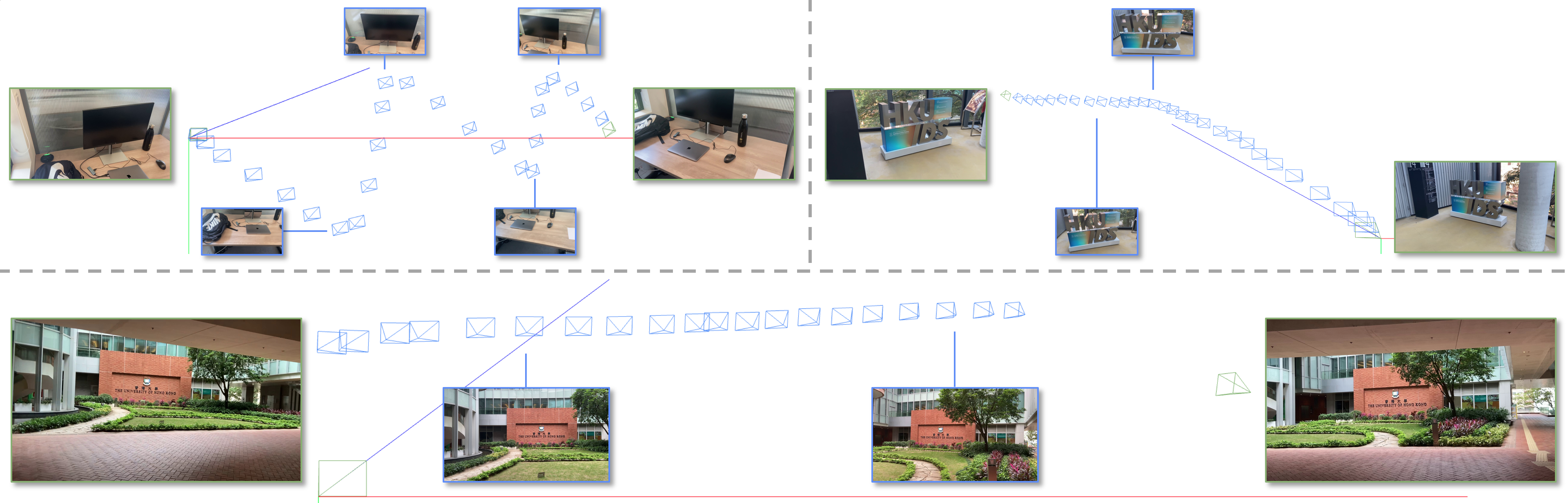

视觉定位是计算机视觉中的一个重要任务，它能够确定一张照片在三维空间中的精确位置和方向。想象一下，当你用手机拍照时，如果能够知道这张照片是在哪里拍摄的，以及相机当时朝向哪个方向，这就是视觉定位要解决的问题。

Reloc3r是一个革命性的视觉定位框架，它通过深度学习技术，能够在几毫秒内准确估计相机的6自由度姿态（位置和方向）。这个方法的独特之处在于，它不需要针对特定场景进行训练，可以泛化到全新的环境中，同时保持了极高的精度和速度。

论文链接: https://arxiv.org/abs/2412.08376

代码仓库: https://github.com/ffrivera0/reloc3r

2. 研究背景与挑战

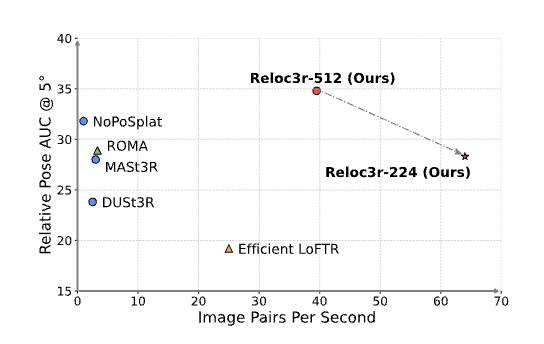

传统的视觉定位方法主要依赖结构运动（SfM）技术，通过重建三维模型来定位相机。这种方法虽然精度很高，但计算过程复杂，需要大量的时间和计算资源，难以在实时应用中使用。近年来，深度学习方法的出现为视觉定位带来了新的可能性。绝对姿态回归（APR）方法可以直接从图像中预测相机姿态，速度很快，但通常只能应用于训练过的特定场景。相对姿态回归（RPR）方法虽然具有跨场景泛化能力，但在精度上往往不如APR方法。因此，如何在保持高精度的同时，实现跨场景泛化和实时性能，成为了视觉定位领域的主要挑战。

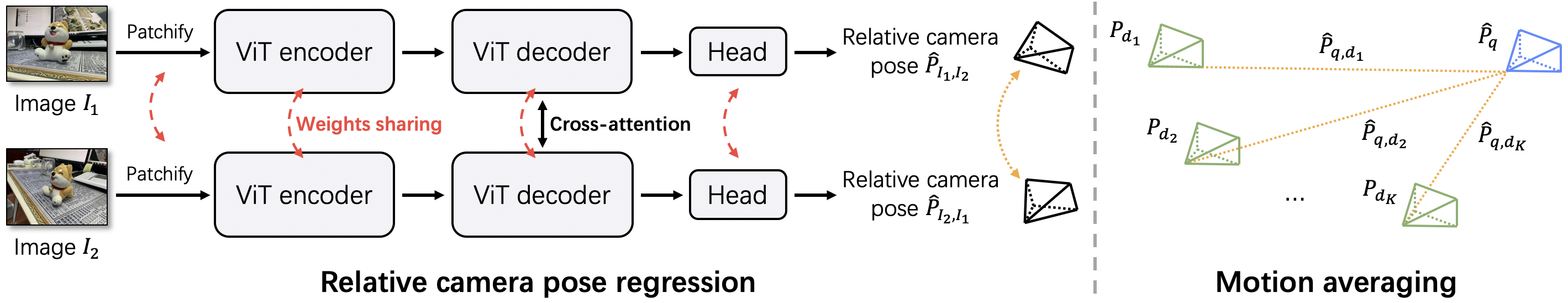

Reloc3r的核心思想非常巧妙：它不直接预测相机的绝对位置，而是先预测查询图像与已知图像之间的相对关系，然后通过几何计算得到最终的绝对位置。这种方法的好处是，相对关系更容易学习，因为它不依赖于具体的场景尺度。比如，无论你是在室内还是室外，两张相邻照片之间的相对位置关系都是相似的。Reloc3r包含两个主要组件：一个相对姿态回归网络和一个运动平均模块。前者负责学习图像对之间的相对关系，后者负责将这些相对关系转换为绝对位置。

3. 网络架构设计

Reloc3r采用了全对称的Vision Transformer（ViT）架构，这是其设计的一大亮点。全对称意味着网络的两个分支（处理两张图像）共享相同的权重，这样可以消除图像输入顺序带来的偏差。

让我们看看核心的网络架构代码：

class Reloc3rRelpose(nn.Module, PyTorchModelHubMixin):
    def __init__(self,
                 img_size=512,          # 输入图像尺寸
                 patch_size=16,         # 图像分块大小
                 enc_embed_dim=1024,    # 编码器特征维度
                 enc_depth=24,          # 编码器层数
                 enc_num_heads=16,      # 注意力头数
                 dec_embed_dim=768,     # 解码器特征维度
                 dec_depth=12,          # 解码器层数
                 dec_num_heads=12,      # 解码器注意力头数
                 pos_embed='RoPE100',   # 位置编码类型
                ):

这个架构的关键参数包括图像尺寸、分块大小、编码器和解码器的深度等。较大的模型（如512像素输入）通常能提供更好的精度，但需要更多的计算资源。

3.1 图像处理流程

Reloc3r首先将输入图像分割成固定大小的块（patches），每个块的大小为16×16像素。这些块经过线性变换后，被转换为向量序列，作为Transformer的输入。

def _encode_image(self, image, true_shape):
    # 将图像分割成patches并嵌入
    x, pos = self.patch_embed(image, true_shape=true_shape)

    # 通过Transformer编码器处理
    for blk in self.enc_blocks:
        x = blk(x, pos)

    x = self.enc_norm(x)
    return x, pos, None

编码器通过多层自注意力机制，学习每个patch的特征表示。位置编码（RoPE）帮助模型理解patch之间的空间关系，这对于后续的姿态估计至关重要。

3.2 交叉注意力机制

解码器是Reloc3r的核心创新之一。它使用交叉注意力机制，让两张图像的特征进行交互，学习它们之间的对应关系。

def _decoder(self, f1, pos1, f2, pos2):
    # 投影到解码器维度
    f1 = self.decoder_embed(f1)
    f2 = self.decoder_embed(f2)

    for blk in self.dec_blocks:
        # 图像1侧：使用f1作为查询，f2作为键值
        f1, _ = blk(*final_output[-1][::+1], pos1, pos2)
        # 图像2侧：使用f2作为查询，f1作为键值
        f2, _ = blk(*final_output[-1][::-1], pos2, pos1)
        final_output.append((f1, f2))

这种设计使得模型能够学习两张图像之间的空间对应关系，为后续的相对姿态估计提供基础。交叉注意力机制让模型能够"看到"两张图像中相同物体的不同视角。

3.3 姿态回归头

经过解码器处理后，模型需要将学习到的特征转换为具体的相机姿态。这是通过姿态回归头实现的：

class PoseHead(nn.Module):
    def __init__(self, net, num_resconv_block=2, rot_representation='9D'):
        super().__init__()
        output_dim = 4*self.patch_size**2

        # 投影层
        self.proj = nn.Linear(net.dec_embed_dim, output_dim)

        # 残差卷积块
        self.res_conv = nn.ModuleList([
            copy.deepcopy(ResConvBlock(output_dim, output_dim))
            for _ in range(self.num_resconv_block)
        ])

        # 全局平均池化
        self.avgpool = nn.AdaptiveAvgPool2d(1)

        # 多层感知器
        self.more_mlps = nn.Sequential(
            nn.Linear(output_dim, output_dim),
            nn.ReLU(),
            nn.Linear(output_dim, output_dim),
            nn.ReLU()
        )

        # 输出层：平移和旋转
        self.fc_t = nn.Linear(output_dim, 3)  # 平移向量
        self.fc_rot = nn.Linear(output_dim, 9)  # 旋转矩阵

姿态回归头首先将特征投影到更高维度，然后通过残差卷积块进行特征提取，最后通过全连接层输出平移向量和旋转矩阵。

3.4 旋转表示与SVD正交化

旋转的表示是姿态估计中的一个关键问题。Reloc3r使用9维向量来表示旋转，然后通过SVD（奇异值分解）将其转换为有效的旋转矩阵：

def svd_orthogonalize(self, m):
    """使用SVD将9D表示转换为有效的旋转矩阵"""
    if m.dim() < 3:
        m = m.reshape((-1, 3, 3))

    # 归一化并转置
    m_transpose = torch.transpose(
        torch.nn.functional.normalize(m, p=2, dim=-1),
        dim0=-1, dim1=-2
    )

    # SVD分解
    u, s, v = torch.svd(m_transpose)

    # 计算行列式
    det = torch.det(torch.matmul(v, u.transpose(-2, -1)))

    # 构建旋转矩阵
    r = torch.matmul(
        torch.cat([v[:, :, :-1], v[:, :, -1:] * det.view(-1, 1, 1)], dim=2),
        u.transpose(-2, -1)
    )
    return r

这个过程确保了输出的旋转矩阵满足旋转矩阵的数学性质（正交且行列式为1），这对于准确的姿态估计至关重要。

3.5 损失函数设计

Reloc3r使用角度损失来训练模型，这种方法比直接使用欧几里得距离更适合姿态估计：

class Reloc3rPoseLoss(nn.Module):
    def transl_ang_loss(self, t, tgt, eps=1e-6):
        """平移方向角度损失"""
        # 归一化平移向量
        t_norm = torch.norm(t, dim=1, keepdim=True)
        t_normed = t / (t_norm + eps)
        tgt_norm = torch.norm(tgt, dim=1, keepdim=True)
        tgt_normed = tgt / (tgt_norm + eps)

        # 计算余弦相似度
        cosine = torch.sum(t_normed * tgt_normed, dim=1)
        T_err = torch.acos(torch.clamp(cosine, -1.0 + eps, 1.0 - eps))
        return T_err.mean()

    def rot_ang_loss(self, R, Rgt, eps=1e-6):
        """旋转角度损失"""
        # 计算相对旋转
        residual = torch.matmul(R.transpose(1, 2), Rgt)
        trace = torch.diagonal(residual, dim1=-2, dim2=-1).sum(-1)
        cosine = (trace - 1) / 2
        R_err = torch.acos(torch.clamp(cosine, -1.0 + eps, 1.0 - eps))
        return R_err.mean()

平移损失关注方向而非距离，旋转损失通过矩阵迹计算角度差异。这种设计使得模型能够学习到更准确的相对姿态关系。

…详情请参照古月居
