在控制工程领域，模型预测控制（Model Predictive Control，MPC）凭借其独特的优势，广泛应用于各类复杂系统的控制。今天咱们就一起深入MPC的世界，从原理探究到代码实现，再结合实际案例来感受它的魅力。

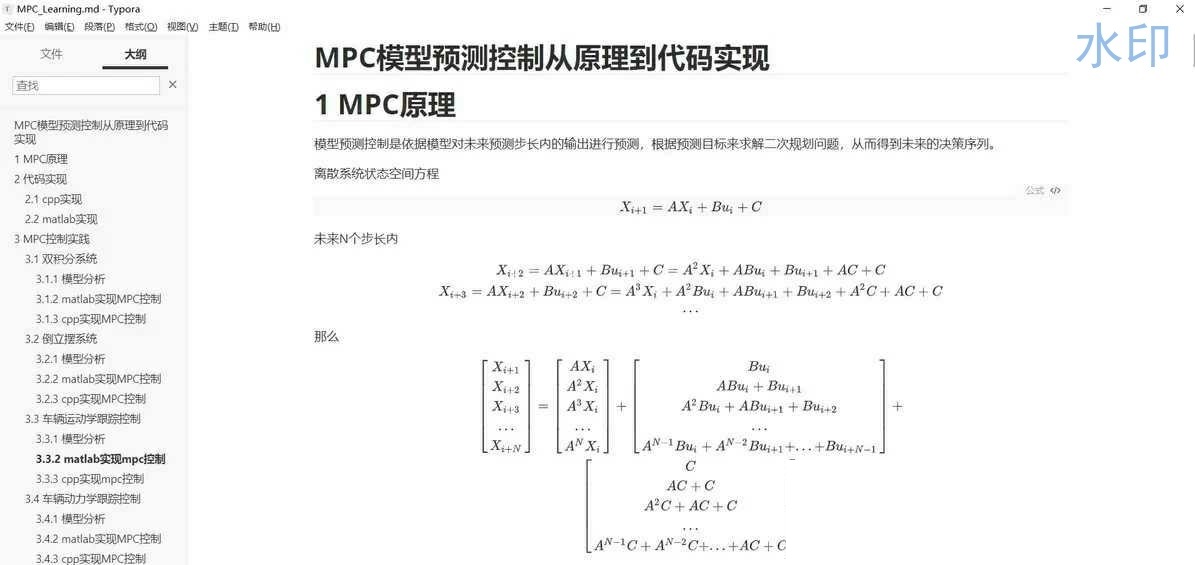

MPC模型预测控制详细原理推导

MPC的核心思想是基于系统的模型，预测系统未来的行为，并通过求解一个有限时域的优化问题来确定当前时刻的控制输入。

假设我们有一个离散时间系统，状态空间模型可以表示为：

\[ x{k + 1} = Axk + Buk + wk \]

\[ yk = Cxk + v_k \]

其中，\( xk \) 是系统状态，\( uk \) 是控制输入，\( yk \) 是系统输出，\( wk \) 和 \( v_k \) 分别是过程噪声和测量噪声，\( A \)、\( B \)、\( C \) 是系统矩阵。

MPC在每个采样时刻 \( k \)，根据当前测量到的系统状态 \( xk \)，预测未来 \( Np \) 个时刻的系统输出 \( \hat{y}{k + i|k} \)，\( i = 1, \cdots, Np \)，并通过求解以下优化问题来确定未来 \( Nc \) 个时刻的控制输入 \( \Delta u{k + i|k} \)，\( i = 0, \cdots, N_c - 1 \)：

\[ \min{\Delta u{k + i|k}} \sum{i = 1}^{Np} (\hat{y}{k + i|k} - r{k + i})^2 + \sum{i = 0}^{Nc - 1} \lambda (\Delta u_{k + i|k})^2 \]

约束条件包括：

状态方程约束：\( \hat{x}{k + i + 1|k} = A\hat{x}{k + i|k} + B(u{k + i - 1|k} + \Delta u{k + i|k}) \)

输出方程约束：\( \hat{y}{k + i|k} = C\hat{x}{k + i|k} \)

控制输入约束：\( u{min} \leq u{k + i|k} \leq u_{max} \)

这里 \( r{k + i} \) 是参考轨迹，\( \lambda \) 是控制输入变化惩罚因子。通过求解这个优化问题，得到的第一个控制增量 \( \Delta u{k|k} \) 应用到系统中，然后在下一个采样时刻重复上述过程。

Matlab实现

双积分控制系统

% 双积分系统参数
A = [1 1; 0 1];
B = [0.5; 1];
C = [1 0];
Np = 10; % 预测时域
Nc = 5; % 控制时域
lambda = 0.1; % 控制输入惩罚因子

% 初始化
x = [0; 0]; % 初始状态
u = 0; % 初始控制输入
r = 1; % 参考值
y_history = [];
u_history = [];

for k = 1:100
    % 预测
    X = zeros(2, Np);
    Y = zeros(1, Np);
    X(:, 1) = x;
    for i = 1:Np - 1
        X(:, i + 1) = A * X(:, i) + B * u;
        Y(i) = C * X(:, i);
    end
    Y(Np) = C * X(:, Np);

    % 构建优化问题
    H = 2 * (B' * C' * C * B + lambda * eye(Nc)) * (1:Nc)' * (1:Nc);
    f = 2 * (C * A * x - r) * C * B * (1:Nc)';
    Aeq = zeros(Nc - 1, Nc);
    for i = 1:Nc - 1
        Aeq(i, i) = 1;
        Aeq(i, i + 1) = -1;
    end
    beq = zeros(Nc - 1, 1);
    lb = -10 * ones(Nc, 1);
    ub = 10 * ones(Nc, 1);

    % 求解优化问题
    du = quadprog(H, f, [], [], Aeq, beq, lb, ub);
    u = u + du(1);

    % 更新状态
    x = A * x + B * u;
    y = C * x;

    % 记录数据
    y_history = [y_history, y];
    u_history = [u_history, u];
end

figure;
subplot(2, 1, 1);
plot(1:100, y_history);
hold on;
plot(1:100, r * ones(1, 100), 'r--');
title('双积分系统输出');
xlabel('时间步');
ylabel('输出');

subplot(2, 1, 2);
plot(1:100, u_history);
title('双积分系统控制输入');
xlabel('时间步');
ylabel('控制输入');

这段Matlab代码实现了双积分系统的MPC控制。首先定义了系统的参数，然后在每个时间步进行预测，构建并求解优化问题得到控制输入，最后更新系统状态并记录数据用于绘图。

C++实现

倒立摆控制系统

#include <Eigen/Dense>
#include <iostream>
#include <vector>

// 倒立摆系统参数
Eigen::Matrix2d A;
Eigen::Vector2d B;
Eigen::Matrix<double, 1, 2> C;
const int Np = 10;
const int Nc = 5;
const double lambda = 0.1;

// 预测函数
void predict(const Eigen::Vector2d& x, const Eigen::Vector2d& u, Eigen::Matrix<double, 1, Np>& Y) {
    Eigen::Vector2d X = x;
    for (int i = 0; i < Np - 1; ++i) {
        X = A * X + B * u(0);
        Y(i) = C * X;
    }
    X = A * X + B * u(0);
    Y(Np - 1) = C * X;
}

// 构建并求解优化问题
Eigen::VectorXd solveMPC(const Eigen::Vector2d& x, double r) {
    Eigen::MatrixXd H = 2 * (B.transpose() * C.transpose() * C * B + lambda * Eigen::MatrixXd::Identity(Nc, Nc));
    Eigen::VectorXd f = 2 * (C * A * x - r) * C * B;
    Eigen::MatrixXd Aeq(Nc - 1, Nc);
    Aeq.setZero();
    for (int i = 0; i < Nc - 1; ++i) {
        Aeq(i, i) = 1;
        Aeq(i, i + 1) = -1;
    }
    Eigen::VectorXd beq = Eigen::VectorXd::Zero(Nc - 1);
    Eigen::VectorXd lb = -10 * Eigen::VectorXd::Ones(Nc);
    Eigen::VectorXd ub = 10 * Eigen::VectorXd::Ones(Nc);

    // 这里可以使用第三方库如OSQP来求解QP问题，为简化暂未实现具体求解
    // 假设求解结果为du
    Eigen::VectorXd du = Eigen::VectorXd::Zero(Nc);
    return du;
}

int main() {
    A << 1, 0.1, 0, 1;
    B << 0.005, 0.1;
    C << 1, 0;

    Eigen::Vector2d x = Eigen::Vector2d::Zero(2);
    Eigen::Vector2d u = Eigen::Vector2d::Zero(2);
    double r = 0;

    std::vector<double> y_history;
    std::vector<double> u_history;

    for (int k = 0; k < 100; ++k) {
        Eigen::Matrix<double, 1, Np> Y;
        predict(x, u, Y);
        Eigen::VectorXd du = solveMPC(x, r);
        u(0) += du(0);

        x = A * x + B * u(0);
        double y = C * x;

        y_history.push_back(y);
        u_history.push_back(u(0));
    }

    // 可以在这里添加绘图相关代码，如使用OpenCV等库
    return 0;
}

上述C++代码实现了倒立摆系统的MPC控制框架，定义了预测函数和求解优化问题的函数，虽然简化了实际求解部分，但展示了整体的实现思路。

实际控制工程案例

车辆运动学跟踪控制系统

在车辆运动学跟踪控制系统中，MPC通过对车辆的运动学模型进行预测，如考虑车辆的位置、航向角等状态，来计算控制输入，通常是转向角和加速度，以跟踪期望的轨迹。通过设置合适的预测时域和控制时域，以及对状态和控制输入的约束，可以有效地使车辆沿着期望路径行驶。

车辆动力学跟踪控制系统

与运动学系统不同，车辆动力学跟踪控制系统考虑了车辆的动力学特性，如轮胎力、车辆质量等因素。MPC在这个系统中基于更复杂的动力学模型进行预测和优化，同样通过求解优化问题来确定控制输入，以实现对车辆运动的精确跟踪和控制。

以上就是MPC模型预测控制从原理到代码实现以及实际案例的介绍，文中代码和原理分析希望能帮助你更好地理解和应用MPC。完整的文档和代码可以在相关项目资源中获取，欢迎大家一起探讨交流。
