流水线贴膜机完成项目程序，包含PLC程序和触摸屏程序，程序内 包含上下气缸控制，夹紧气缸控制，输送带电机控制，贴膜伺服控制，旋转电机控制等类容，非常适合学习简单控制工艺及运动控制初学者学习，该程序支持博图V13及以上版本。

最近搞了个流水线贴膜机的实战项目，把PLC程序和触摸屏程序都撸完了。这个项目特别适合刚入坑工控的小白练手，咱们今天就来拆开看看里面的控制逻辑。（文末附完整工程文件）

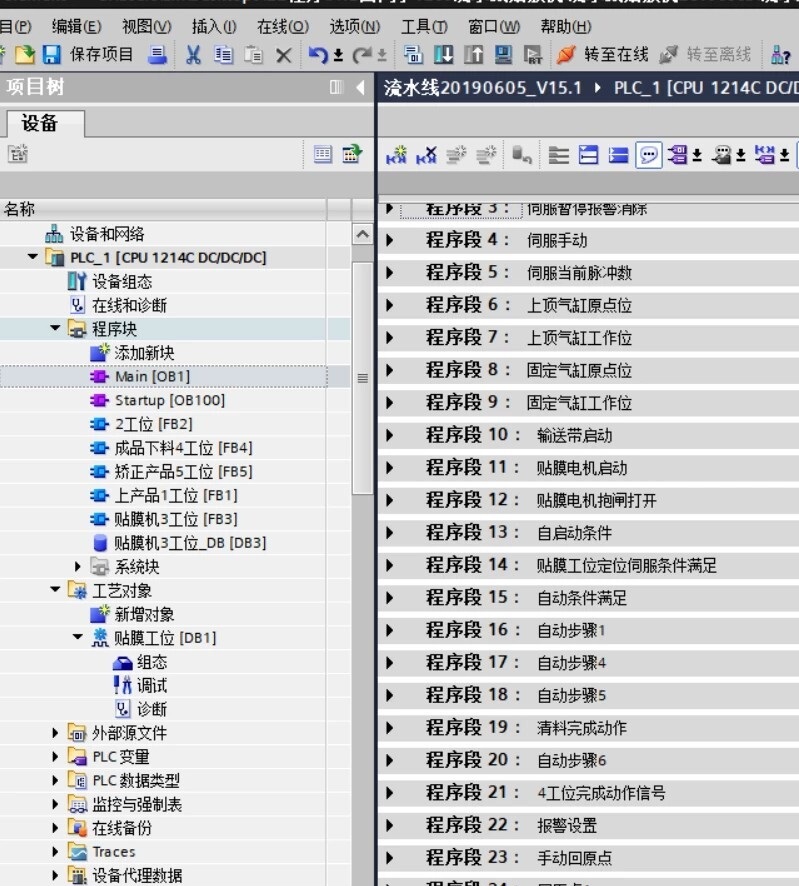

先说整体架构，主控用的是西门子S7-1200，HMI配的KTP700 Basic屏。项目里最核心的就是这几组动作的配合：上下料气缸顶起→夹紧机构固定→输送带跑位→伺服精准贴膜→旋转台转位。别看动作多，拆解开来其实都是基础操作的排列组合。

先看气动控制部分，上下气缸的程序片段：

// FC1: 上下气缸控制
IF #自动模式 THEN
    #上气缸置位 := 输送带到位 AND 无报警;
    #下气缸置位 := 贴膜完成 AND 旋转台空闲;

    // 互锁保护
    IF #上气缸.Q THEN
        #下气缸.复位 := 1;
    ELSIF #下气缸.Q THEN
        #上气缸.复位 := 1;
    END_IF;
END_IF;

这里用了个上升沿触发，防止按钮长按导致气缸反复动作。互锁逻辑是关键，毕竟不能让上下气缸同时动作撞车。实际调试时吃过这个亏，气缸"打架"的声音那叫一个酸爽...

输送带电机控制更注重速度配合：

// FC3: 输送带控制
CASE #当前工位 OF
    1: #输送带速度 := 200;  // 初始段高速
    2:
        IF 接近贴膜位 THEN
            #输送带速度 := 50;  // 降速定位
        END_IF;
    3: #输送带速度 := 0;
END_CASE;

"输送带电机".SetSpeed(#输送带速度);

这里用了三段式速度控制，新手容易踩的坑是减速时机。之前有次光电开关位置没调好，物料直接飞出去了，场面堪比保龄球全中。

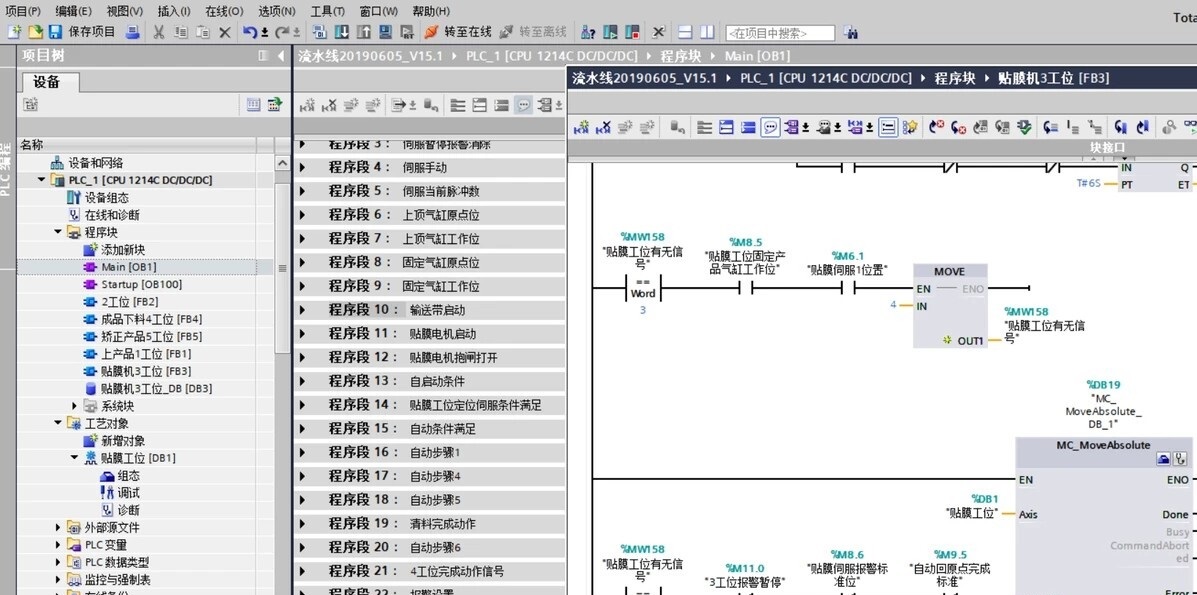

贴膜伺服是项目的技术难点，重点在相对定位：

// FB200: 贴膜伺服控制
#MC_MoveRelative(
    Axis := '贴膜轴',
    Distance := 150.0,      // 贴膜行程
    Velocity := 300.0,      // mm/s
    Acceleration := 1000.0, // 加速不要太猛
    Deceleration := 2000.0,
    BufferMode := 1);       // 队列模式

IF '贴膜轴'.PositionReached THEN
    贴膜完成 := 1;
    ......
END_IF;

这里用到了工艺对象配置，博图的轴参数设置界面新手得好好研究。调试时发现加速度设置过大会导致膜材起皱，后来降到1000刚好。伺服控制就像遛狗，劲儿使大了容易扯着蛋。

HMI界面设计也有讲究，新手常犯的错误是控件绑定不规范。分享个物料监控画面的事件配置：

// HMI按钮事件
IF 自动模式 THEN
    SetBit(启动信号);
    ResetBit(急停信号);
ELSE
    ShowPopup('模式错误提示');
END_IF;

这里要注意信号互锁，有次测试时忘记做模式判断，自动模式下误触急停直接产线宕机，被老师傅骂惨了。

整个项目调通后最大的感受是：工控编程就像炒菜，火候顺序很重要。气缸动作要像颠勺般利落，伺服控制得像文火慢炖，而HMI就是那盘菜的卖相。建议新手重点吃透信号互锁和运动队列，这两块搞明白就能应付大部分产线需求了。

（完整工程文件包含报警处理、配方功能等进阶内容，需要的朋友私信发你。调试时记得先关气源再下程序，别问我是怎么知道的...）
