1、熟悉Multisim14.0仿真软件环境；

2、掌握集成触发器的功能和使用方法；

3、掌握同步时序逻辑电路的设计与分析的方法

(1)模四可逆计数器

真值表

输入

现态

次态

X

y2n

y1n

y2n+1

y1n+1

0

0

0

0

1

0

0

1

1

0

0

1

0

1

1

0

1

1

0

0

1

0

0

1

1

1

0

1

1

0

1

1

0

0

1

1

1

1

0

0

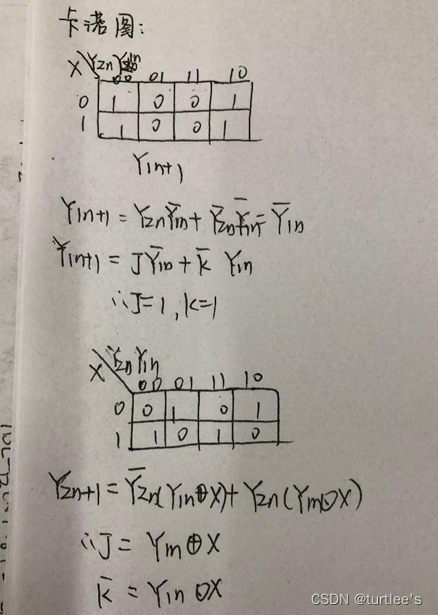

解题思路：

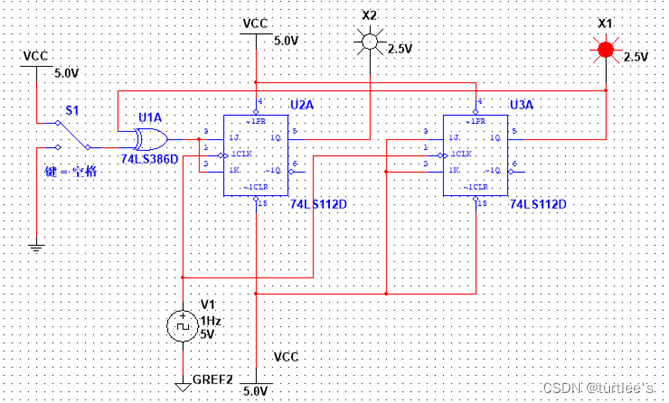

 电路图：



(2) D触发器实现模四可逆计数

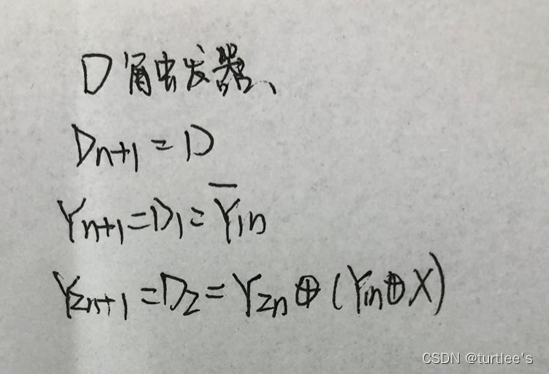

思路：

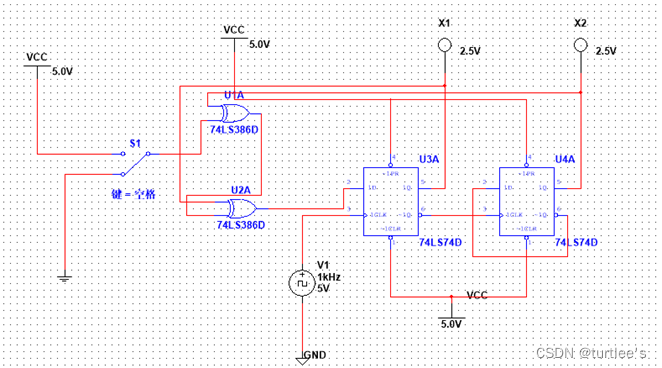

电路图：
