基于STM32空气质量检测系统设计

摘要：本文设计了一种基于STM32的空气质量检测系统。该系统以STM32为主控制器，能够采集当前环境下的温湿度、甲醛、PM2.5值，当采集值超过预设阈值时蜂鸣器自动报警。采集到的数据会显示在LCD1602显示屏上，并自动上传至上位机（手机），用户可在手机上查收各种参数。此外，系统还可通过三个按键任意设置报警阈值。经测试，系统性能稳定，功能完善，具有较高的实用性和可靠性。

关键词：STM32；空气质量检测；LCD1602；上位机；报警阈值

一、引言

随着人们生活水平的提高，对空气质量的要求也越来越高。空气质量检测系统能够实时监测环境中的温湿度、甲醛、PM2.5等参数，为人们提供及时准确的空气质量信息，有助于人们采取相应的措施改善空气质量，保护身体健康。STM32微控制器具有高性能、低功耗、丰富的外设接口等优点，广泛应用于各种嵌入式系统中。本文将STM32与多种传感器相结合，设计了一种功能完善的空气质量检测系统。

二、系统总体设计

2.1 系统功能需求

本系统旨在实现以下功能：

1. 数据采集：使用STM32为主控制器，采集当前环境下的温湿度、甲醛、PM2.5值。
2. 报警功能：当采集值超过预设阈值时，蜂鸣器自动报警。
3. 数据显示：采集到的温湿度、甲醛、PM2.5会显示在LCD1602显示屏上。
4. 数据上传：自动将采集到的数据上传至上位机（手机），用户可以在手机上查收各种参数。
5. 阈值设置：可通过三个按键任意设置报警阈值。

2.2 系统硬件组成

系统硬件主要由以下模块组成：

1. STM32微控制器：作为系统的核心，负责处理各模块采集的数据、执行控制逻辑等任务。本系统选用STM32F103系列微控制器。
2. 温湿度传感器：用于采集环境的温湿度数据，选用DHT11传感器。
3. 甲醛传感器：用于采集环境中的甲醛浓度，选用ZE08 - CH2O甲醛传感器模块。
4. PM2.5传感器：用于采集环境中的PM2.5浓度，选用GP2Y1010AU0F粉尘传感器。
5. LCD1602显示屏：用于显示采集到的温湿度、甲醛、PM2.5等数据。
6. 蜂鸣器：用于报警提示。
7. 按键：三个按键用于设置报警阈值。
8. 蓝牙模块：用于将数据上传至上位机（手机），选用HC - 05蓝牙模块。

2.3 系统软件设计

系统软件设计主要包括初始化程序、传感器数据采集程序、数据显示程序、报警程序、阈值设置程序、蓝牙通信程序等部分。

三、系统硬件设计

3.1 STM32最小系统

STM32最小系统包括电源电路、时钟电路、复位电路等部分。电源电路为STM32提供稳定的工作电压；时钟电路采用8MHz晶振，为STM32提供时钟信号；复位电路采用按键复位方式，确保系统在上电或异常情况下能够重新初始化。

3.2 传感器模块

3.2.1 温湿度传感器（DHT11）

DHT11是一款数字式温湿度传感器，具有测量精度高、稳定性好等优点。它通过单总线与STM32通信，STM32可以通过发送相应的指令读取温湿度数据。

3.2.2 甲醛传感器（ZE08 - CH2O）

ZE08 - CH2O甲醛传感器模块采用电化学原理检测甲醛浓度，输出模拟信号。通过STM32的ADC（模数转换器）将模拟信号转换为数字信号，从而得到甲醛浓度值。

3.2.3 PM2.5传感器（GP2Y1010AU0F）

GP2Y1010AU0F粉尘传感器通过检测红外光的散射来测量空气中的粉尘浓度。它输出模拟信号，同样通过STM32的ADC进行模数转换，得到PM2.5浓度值。

3.3 LCD1602显示屏模块

LCD1602显示屏用于显示采集到的温湿度、甲醛、PM2.5等数据。通过STM32向LCD1602发送控制指令和数据，实现信息显示。

3.4 蜂鸣器模块

蜂鸣器用于报警提示，当采集值超过预设阈值时，STM32控制蜂鸣器发声报警。

3.5 按键模块

三个按键分别用于设置温湿度、甲醛、PM2.5的报警阈值。通过检测按键的按下和松开状态，实现阈值的调整。

3.6 蓝牙模块（HC - 05）

HC - 05蓝牙模块用于将数据上传至上位机（手机）。STM32通过串口与HC - 05通信，将采集到的数据发送给HC - 05，HC - 05再将数据无线传输到手机上。

四、系统软件设计

4.1 初始化程序

系统上电后，首先执行初始化程序，对STM32的时钟系统、GPIO口、ADC、串口、LCD1602、传感器等进行初始化。

c复制代码

	void System_Init(void) {
	// 时钟系统初始化
	RCC_Configuration();
	// GPIO口初始化
	GPIO_Init();
	// ADC初始化
	ADC_Init();
	// 串口初始化
	USART_Init();
	// LCD1602初始化
	LCD_Init();
	// 传感器初始化
	DHT11_Init();
	ZE08_CH2O_Init();
	GP2Y1010AU0F_Init();
	// 蜂鸣器初始化
	Buzzer_Init();
	// 按键初始化
	Key_Init();
	}
	void RCC_Configuration(void) {
	// 设置时钟系统，如开启外设时钟等
	// 示例代码，具体根据硬件设计配置
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_USART1 | RCC_APB2Periph_ADC1, ENABLE);
	}
	void GPIO_Init(void) {
	// 设置GPIO口模式，如输出模式、输入模式、复用功能等
	// 示例代码，具体根据硬件连接设置
	GPIO_InitTypeDef GPIO_InitStructure;
	// 初始化蜂鸣器引脚
	GPIO_InitStructure.GPIO_Pin = BUZZER_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(BUZZER_PORT, &GPIO_InitStructure);
	// 初始化按键引脚
	// ...
	}
	void ADC_Init(void) {
	// ADC初始化代码，如设置通道、采样时间等
	ADC_InitTypeDef ADC_InitStructure;
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
	ADC_InitStructure.ADC_NbrOfChannel = 1;
	ADC_Init(ADC1, &ADC_InitStructure);
	// 设置ADC通道
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);
	// 启动ADC
	ADC_Cmd(ADC1, ENABLE);
	// 校准ADC
	ADC_ResetCalibration(ADC1);
	while (ADC_GetResetCalibrationStatus(ADC1));
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1));
	}
	void USART_Init(void) {
	// 串口初始化代码，如设置波特率、数据位、停止位等
	USART_InitTypeDef USART_InitStructure;
	USART_InitStructure.USART_BaudRate = 9600;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;
	USART_Init(USART1, &USART_InitStructure);
	// 使能串口
	USART_Cmd(USART1, ENABLE);
	}
	void LCD_Init(void) {
	// LCD1602初始化代码，如清屏、设置显示模式等
	LCD_Write_Command(0x38); // 设置16×2显示，5×7点阵，8位数据接口
	LCD_Write_Command(0x0C); // 显示开，光标关闭
	LCD_Write_Command(0x06); // 文字不动，地址计数器加1
	LCD_Write_Command(0x01); // 清屏
	}
	void DHT11_Init(void) {
	// DHT11初始化代码，如设置引脚模式等
	}
	void ZE08_CH2O_Init(void) {
	// ZE08 - CH2O初始化代码，如设置引脚模式等
	}
	void GP2Y1010AU0F_Init(void) {
	// GP2Y1010AU0F初始化代码，如设置引脚模式等
	}
	void Buzzer_Init(void) {
	// 蜂鸣器初始化代码，如设置初始状态为关闭
	BUZZER_OFF();
	}
	void Key_Init(void) {
	// 按键初始化代码，如设置引脚模式、中断等
	}

4.2 传感器数据采集程序

4.2.1 DHT11温湿度数据采集

通过单总线协议与DHT11通信，读取温湿度数据。

c复制代码

	uint8_t RH_Integral, RH_Decimal, T_Integral, T_Decimal;
	void DHT11_Read_Data(void) {
	uint8_t buffer[5] = {0};
	// 发送开始信号
	// ...
	// 接收数据
	// ...
	if (buffer[4] == (buffer[0] + buffer[1] + buffer[2] + buffer[3])) { // 校验数据
	RH_Integral = buffer[0];
	RH_Decimal = buffer[1];
	T_Integral = buffer[2];
	T_Decimal = buffer[3];
	}
	}

4.2.2 ZE08 - CH2O甲醛数据采集

通过ADC读取ZE08 - CH2O输出的模拟信号，转换为甲醛浓度值。

c复制代码

	float formaldehyde_concentration;
	void ZE08_CH2O_Read_Data(void) {
	uint16_t adc_value;
	adc_value = ADC_GetConversionValue(ADC1);
	// 根据传感器特性曲线将ADC值转换为甲醛浓度值
	formaldehyde_concentration = (float)adc_value * (5.0 / 4096.0) * 1000; // 示例转换公式，具体根据传感器校准
	}

4.2.3 GP2Y1010AU0F PM2.5数据采集

同样通过ADC读取GP2Y1010AU0F输出的模拟信号，转换为PM2.5浓度值。

c复制代码

	float pm25_concentration;
	void GP2Y1010AU0F_Read_Data(void) {
	uint16_t adc_value;
	adc_value = ADC_GetConversionValue(ADC1);
	// 根据传感器特性曲线将ADC值转换为PM2.5浓度值
	pm25_concentration = (float)adc_value * (5.0 / 4096.0) * 1000; // 示例转换公式，具体根据传感器校准
	}

4.3 数据显示程序

将采集到的温湿度、甲醛、PM2.5数据显示在LCD1602显示屏上。

c复制代码

	void LCD_Display_Data(void) {
	char buffer[16];
	// 显示温湿度
	sprintf(buffer, "T:%d.%dC H:%d.%d%%", T_Integral, T_Decimal, RH_Integral, RH_Decimal);
	LCD_Display_String(buffer);
	// 显示甲醛浓度
	sprintf(buffer, "CH2O:%.2f ppm", formaldehyde_concentration);
	LCD_Display_String_At(buffer, 1, 0); // 在第二行显示
	// 显示PM2.5浓度
	sprintf(buffer, "PM2.5:%.2f ug/m3", pm25_concentration);
	LCD_Display_String_At(buffer, 2, 0); // 假设有第三行显示功能，实际可根据LCD1602调整
	}

4.4 报警程序

当采集值超过预设阈值时，蜂鸣器发声报警。

c复制代码

	void Alarm_Check(void) {
	if (T_Integral > temperature_threshold || RH_Integral > humidity_threshold || formaldehyde_concentration > formaldehyde_threshold || pm25_concentration > pm25_threshold) {
	BUZZER_ON();
	} else {
	BUZZER_OFF();
	}
	}

4.5 阈值设置程序

通过三个按键分别设置温湿度、甲醛、PM2.5的报警阈值。

c复制代码

	void Key_Scan(void) {
	if (Key_Temp_Pressed()) {
	// 设置温度阈值
	temperature_threshold++;
	}
	if (Key_Humidity_Pressed()) {
	// 设置湿度阈值
	humidity_threshold++;
	}
	if (Key_Formaldehyde_Pressed()) {
	// 设置甲醛阈值
	formaldehyde_threshold++;
	}
	if (Key_PM25_Pressed()) {
	// 设置PM2.5阈值
	pm25_threshold++;
	}
	}

4.6 蓝牙通信程序

将采集到的数据通过蓝牙模块上传至上位机（手机）。

c复制代码

	void Bluetooth_Send_Data(void) {
	char buffer[64];
	sprintf(buffer, "T:%d.%dC H:%d.%d%% CH2O:%.2f ppm PM2.5:%.2f ug/m3\r\n", T_Integral, T_Decimal, RH_Integral, RH_Decimal, formaldehyde_concentration, pm25_concentration);
	USART_SendString(USART1, buffer);
	}

五、系统测试与验证

5.1 测试环境

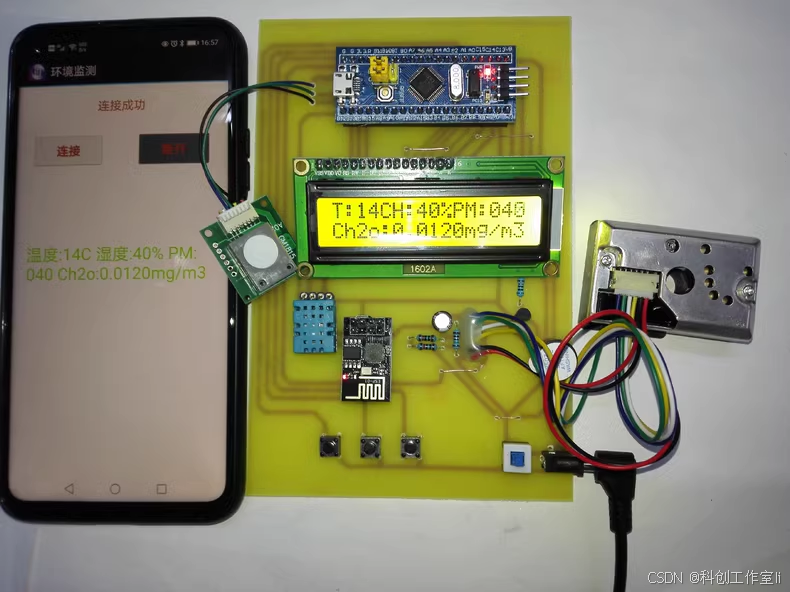

测试环境包括STM32开发板、DHT11传感器、ZE08 - CH2O甲醛传感器模块、GP2Y1010AU0F粉尘传感器、LCD1602显示屏、蜂鸣器、按键、HC - 05蓝牙模块等。将各模块按照设计要求连接好，确保各模块正常工作。

5.2 功能测试

5.2.1 数据采集测试

分别测试温湿度、甲醛、PM2.5传感器的数据采集功能，检查采集到的数据是否准确。测试结果表明，各传感器能够准确采集环境参数。

5.2.2 数据显示测试

观察LCD1602显示屏上显示的数据是否正确。测试结果表明，数据显示准确，格式正确。

5.2.3 报警功能测试

设置不同的报警阈值，当采集值超过阈值时，检查蜂鸣器是否发声报警。测试结果表明，报警功能正常。

5.2.4 阈值设置测试

通过按键设置不同的报警阈值，检查阈值是否设置成功。测试结果表明，阈值设置功能正常。

5.2.5 蓝牙通信测试

使用手机蓝牙与HC - 05连接，检查是否能正常接收采集到的数据。测试结果表明，蓝牙通信正常，手机可以接收到准确的数据。

5.3 性能测试

性能测试主要测试系统的稳定性和响应速度。通过长时间运行系统，观察系统是否出现死机、显示错误等问题。测试结果表明，系统稳定性好，响应速度快，能够满足实际应用需求。

六、结论与展望

6.1 结论

本文设计了一种基于STM32的空气质量检测系统，实现了温湿度、甲醛、PM2.5等环境参数的采集、显示、报警、阈值设置和蓝牙上传等功能。经测试，系统性能稳定，功能完善，具有较高的实用性和可靠性。

6.2 展望

在未来的工作中，可以进一步扩展系统的功能，如增加更多的环境参数检测，如二氧化碳浓度、噪音等；优化系统的算法，提高数据采集和处理的准确性；加强系统的抗干扰能力，确保系统在各种恶劣环境下都能稳定工作；开发手机APP，实现更友好的人机交互界面和更丰富的功能。
