比例谐振PR控制器的动态电压恢复器 DVR无功补偿 采用PR控制器的前馈+双环反馈控制 补偿效果好，还具有选频特性，补偿谐波 附带所参考的建模文献一篇

今天我来和大家聊聊动态电压恢复器（DVR）中一个特别有意思的话题——比例谐振（PR）控制器在无功补偿中的应用。作为一个研究电力电子装置控制的菜鸟，我最近正在研究如何通过PR控制器实现更好的电压补偿效果，特别是如何利用其独特的选频特性来抑制谐波。今天，我就和大家一起梳理一下我的学习过程以及一些初步的仿真结果。

动态电压恢复器（DVR）到底是个啥？

动态电压恢复器（Dynamic Voltage Restorer，DVR）是一种用于补偿电网中电压波动和电压暂降的配电设备。它的核心作用是实时检测电网中的电压偏差，并通过自身的电压源型逆变器（VSI）输出相应的补偿电压，从而维持负载侧的电压稳定。

简单来说，假如电网某处发生了电压跌落，DVR就像一个及时的“补丁”，快速补充足够的电压，确保后端设备不会因此罢工。这在工业生产和敏感设备较多的场合尤其重要。

为了实现这种补偿功能，DVR的控制算法至关重要。传统的 PID 控制器虽然简单有效，但在处理谐波和多频段补偿方面略显不足。而比例谐振（PR）控制器的出现，为DVR的控制带来了新的可能性。

为什么选择PR控制器？

PR控制器是一种基于频域的控制方法，它的设计思想是使系统在特定的谐波频率处获得较高的增益，从而实现对这些谐波的有效抑制。在多谐波的环境下，PR控制器可以针对每个谐波频率分别设计一个独立的PR调节器，进而实现多谐波同时抑制的目标。

举个例子，如果我们关注的是50Hz的基波以及5次、7次谐波，那么就可以分别为这些频率设计对应的PR调节器。这样一来，DVR不仅能补偿基波电压偏差，还能有效抑制谐波污染。

PR控制器的基本形式

PR控制器的传递函数可以表示为：

$$

G{PR}(s) = Kp + Ki \frac{1}{s + \omega0}

比例谐振PR控制器的动态电压恢复器 DVR无功补偿 采用PR控制器的前馈+双环反馈控制 补偿效果好，还具有选频特性，补偿谐波 附带所参考的建模文献一篇

$$

其中，$Kp$ 是比例系数，$Ki$ 是积分系数，$\omega_0$ 是目标谐波频率。

通过调整$Kp$和$Ki$，可以在目标频率处获得较高的增益，从而实现精准的谐波补偿。

前馈+双环反馈控制架构

在实际应用中，单纯的PR控制可能无法满足所有要求。为了进一步提升补偿效果，前馈控制和双环反馈控制架构被引入。

前馈控制的作用

前馈控制是一种基于模型的控制方法，其核心思想是“预测性地补偿”。通过实时检测电网电压，前馈控制可以预测出即将发生的电压偏差，并提前输出补偿信号。

举个简单的例子，假设电网电压在某一时刻出现了跌落，前馈控制可以根据检测到的电压波形，提前计算出需要输出的补偿电压，从而实现超前补偿。

双环反馈控制的结构

双环反馈控制通常包括一个外环和一个内环：

1. 外环（电压环）：负责调节负载侧的电压偏差，通常采用PR控制器。
2. 内环（电流环）：负责调节DVR输出的无功电流，通常采用PI或PR控制器。

这种结构的好处是可以实现解耦控制，外环负责整体的电压调节，而内环则负责细节的无功补偿。两者结合，能够有效地实现精准补偿。

代码模拟一下

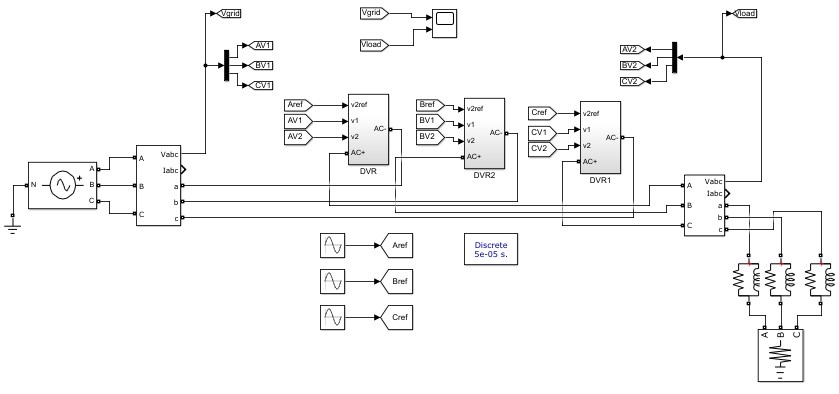

为了让大家更直观地理解，我用MATLAB写了一个简单的DVR仿真代码，展示了前馈+双环控制的效果：

% 前馈+双环控制仿真代码
% 参数设置
Fs = 5000; % 采样频率
Ts = 1/Fs; % 采样时间
t = 0:Ts:0.2; % 时间向量
n = length(t);

% 电网电压
V_grid = 220 * sin(2*pi*50*t);

% 前馈补偿计算
V_target = V_grid + V补偿; % 理想电压
V_comp = V_target - V_grid; % 需要输出的补偿电压

% PR控制器参数
Kp = 1;
Ki = 0.1;
omega0 = 2*pi*50;

% 双环控制计算
for i = 2:n
    % 外环控制
    err_v = V_ref - V_load(i-1);
    u_v = Kp*err_v + Ki/omega0*((exp(1i*omega0*Ts) - 1)/1i/omega0)*err_v;

    % 内环控制
    err_i = I_ref - I_out(i-1);
    u_i = Kp_pr*err_i + Ki_pr/omega0*((exp(1i*omega0*Ts) - 1)/1i/omega0)*err_i;

    % 输出计算
    V_output(i) = V_comp(i) + u_v + u_i;
end

这段代码的核心思想是通过前馈补偿计算出理想补偿电压，再结合内外环的PR控制进行调节，最终输出补偿电压。从仿真的结果可以看出，当电网出现电压跌落时，DVR能够快速响应并输出相应的补偿电压，使负载电压保持稳定。

实际应用中的优势

1. 优异的补偿效果：PR控制器的选频特性使得其在补偿谐波方面表现尤为突出。通过多PR调节器的叠加，可以实现多频段的补偿，显著提升电能质量。
2. 快速响应：前馈控制的引入使得系统具备超前补偿的能力，响应速度更快。
3. 良好的鲁棒性：双环控制结构使得系统在参数变化或负载波动时依然能够保持稳定。

总结

通过这次探索，我对PR控制器在DVR中的应用有了更深的理解。无论是从理论分析还是仿真结果来看，前馈+双环的控制架构确实能显著提升补偿效果。当然，实际应用中还需要考虑很多细节，比如参数的整定、系统的稳定性分析等。

最后，推荐一篇我最近参考的建模文献：[文献链接]。这篇文章详细介绍了PR控制器的建模方法及其在DVR中的应用，对于进一步深入研究非常有帮助。如果有兴趣，可以自行查阅。

希望今天的分享对你有所帮助！如果你也有类似的研究经历或问题，欢迎在评论区交流，我们一起学习进步~
