电机通电后疯狂抖动，示波器上Id/Iq波形像心电图一样乱跳。或者电机明明在转，但力气小得可怜，效率低得离谱。如果你经历过这种场景，大概率是电角度零点没对齐，或者PI参数没调好。

这两个问题几乎是每个FOC开发者必经的"劫难"。网上的资料要么只讲理论公式不给代码，要么只贴代码不讲为什么这么设。本文给你一套完整的、可复现的工程化调参流程：先对齐电角度零点，再从内到外逐环整定PI参数。每一步都附带C代码和参数计算公式，拿去就能用。

FOC三环结构：为什么从内往外调？

FOC控制系统采用级联三环架构，从内到外依次是电流环、速度环、位置环。电流环控制电磁转矩，响应最快，带宽最高（通常1~5kHz）。速度环把目标转速转化为目标电流，带宽约为电流环的五分之一到十分之一。位置环最外层，把目标位置转化为目标速度，带宽最低。

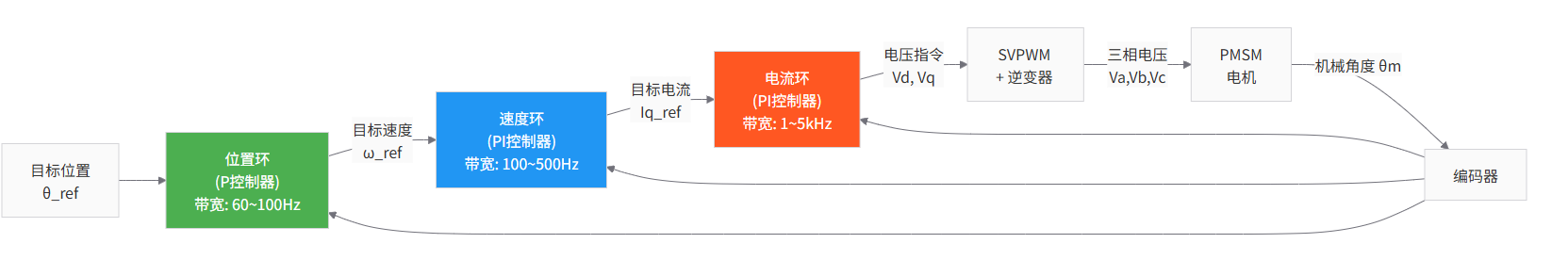

下面这张框图展示了三环的级联关系和信号流向：

三环之间是嵌套关系：位置环的输出是速度环的参考输入，速度环的输出是电流环的参考输入。这意味着内环必须比外环快得多，外环才能把内环当作"已经调好的黑盒"来用。

所以调参顺序是铁律：先电流环，再速度环，最后位置环。如果电流环不稳定，速度环和位置环无论怎么调都不会好——地基没打好，楼是盖不起来的。

但在调电流环之前，还有一件更基础的事：电角度零点必须先对齐。因为FOC的Park变换依赖精确的转子电角度，零点不对，Id和Iq的解耦就是错的，后面所有的PI调参都建立在错误的基础上。

---

第一步：电角度零点对齐

为什么需要对齐？

FOC算法中，Park变换将静止坐标系(αβ)下的电流旋转到与转子同步的坐标系(dq)上。这个变换依赖一个关键量——转子电角度θe。

电角度和机械角度的关系是：θe = P × θm + θ_offset。其中P是极对数，θm是编码器读到的机械角度，θ_offset是电角度零点偏移。这个偏移量取决于编码器的安装位置，每台电机装配后都不一样，必须通过校准来确定。

如果θ_offset不准确，你以为自己在控制Iq（产生转矩的电流），实际上有一部分电流跑到Id上去了（产生磁化而非转矩），结果就是力气变小、效率变低、电机发热。偏差大到一定程度，电机甚至会抖动或堵转。

方法一：强制d轴定位法

这是最经典、最简单的校准方法。原理是：给电机施加一个已知方向的固定电压/电流矢量（对齐到电角度0°即d轴方向），转子在磁力作用下会主动对齐到该方向。此时读取编码器，反推出偏移量。

// 电角度零点校准 - 强制d轴定位法
// 适用平台：STM32 + 增量式/绝对式编码器

#define ALIGN_VOLTAGE   2.0f    // 对齐电压幅值(V)，需根据电机调整
#define ALIGN_TIME_MS   2000    // 等待对齐时间(ms)
#define POLE_PAIRS      7       // 电机极对数

float calibrate_zero_offset(void)
{
    // 1. 设置对齐电角度为0°（d轴方向）
    float theta_e_set = 0.0f;

    // 2. 反Park变换：Vd=ALIGN_VOLTAGE, Vq=0, theta=0
    //    得到 Vα = Vd*cos(0) - Vq*sin(0) = ALIGN_VOLTAGE
    //         Vβ = Vd*sin(0) + Vq*cos(0) = 0
    float V_alpha = ALIGN_VOLTAGE * cosf(theta_e_set);
    float V_beta  = ALIGN_VOLTAGE * sinf(theta_e_set);

    // 3. 输出到SVPWM，驱动电机
    SVPWM_SetVoltage(V_alpha, V_beta);

    // 4. 等待转子稳定对齐
    HAL_Delay(ALIGN_TIME_MS);

    // 5. 读取编码器当前机械角度
    float theta_m = Encoder_GetAngle_Rad();  // 单位：rad

    // 6. 计算电角度零点偏移
    //    此时实际电角度应为0，所以：
    //    0 = POLE_PAIRS * theta_m + offset
    //    offset = -POLE_PAIRS * theta_m
    float offset = -((float)POLE_PAIRS) * theta_m;

    // 7. 归一化到 [0, 2π)
    offset = fmodf(offset, 2.0f * M_PI);
    if (offset < 0) offset += 2.0f * M_PI;

    // 8. 关闭输出
    SVPWM_SetVoltage(0, 0);

    return offset;
}

使用时的注意事项：

对齐电压不宜过大，否则转子会"弹过头"来回振荡；也不宜太小，否则无法克服摩擦力完成对齐。一般取额定电压的10~20%作为起点试探。等待时间要足够长，确保转子完全静止（通过编码器读数确认不再变化）。

方法二：正反转平均法（更精确）

强制定位法有一个固有误差来源：齿槽转矩（cogging torque）会让转子偏离真正的d轴位置。正反转平均法可以消除这个误差：

float calibrate_zero_offset_bidirectional(void)
{
    // 正向对齐：电角度设为0°
    SVPWM_SetVoltage(ALIGN_VOLTAGE, 0);
    HAL_Delay(ALIGN_TIME_MS);
    float theta_m_forward = Encoder_GetAngle_Rad();

    // 反向对齐：电角度设为180°（π）
    float V_alpha_rev = ALIGN_VOLTAGE * cosf(M_PI);  // = -ALIGN_VOLTAGE
    float V_beta_rev  = ALIGN_VOLTAGE * sinf(M_PI);  // = 0
    SVPWM_SetVoltage(V_alpha_rev, V_beta_rev);
    HAL_Delay(ALIGN_TIME_MS);
    float theta_m_reverse = Encoder_GetAngle_Rad();

    // 关闭输出
    SVPWM_SetVoltage(0, 0);

    // 正向偏移
    float offset_fwd = -(float)POLE_PAIRS * theta_m_forward;
    // 反向偏移（此时实际电角度应为π）
    float offset_rev = M_PI - (float)POLE_PAIRS * theta_m_reverse;

    // 取平均消除齿槽转矩影响
    float offset = (offset_fwd + offset_rev) / 2.0f;

    // 归一化
    offset = fmodf(offset, 2.0f * M_PI);
    if (offset < 0) offset += 2.0f * M_PI;

    return offset;
}

校准验证

校准完成后必须验证。方法很简单：设定Vd=0，Vq=正值（比如1V），电机应当匀速正转（具体方向取决于你的坐标系定义）。用示波器或调试工具观察Id，它应该接近于0。如果Id明显不为0，说明偏移角有误；如果电机反转，说明偏移差了约180°（π弧度）。

---

第二步：电流环PI参数整定

电角度对齐完成后，正式进入三环调参。电流环是第一个要调的。

数学推导：为什么Kp=L×ωc，Ki=R×ωc？

PMSM在dq旋转坐标系下，忽略交叉耦合项后，q轴电压方程简化为：

Vq = R × Iq + Lq × dIq/dt

这是一个标准的一阶RL系统，传递函数为 G(s) = 1/(Ls + R)。我们用PI控制器 C(s) = Kp + Ki/s 来控制它。

开环传递函数 = C(s) × G(s) = (Kp×s + Ki) / [s × (Ls + R)]

如果我们令 Ki/Kp = R/L（即让PI的零点恰好对消被控对象的极点），开环传递函数简化为：

L_open(s) = Kp / (L × s)

这是一个纯积分器，闭环带宽就是 ωc = Kp/L，即 Kp = L × ωc。由零点对消条件 Ki/Kp = R/L，得到 Ki = R × ωc。

这就是极点对消法（也叫零极点配置法）的核心——用PI的零点对消电机RL环节的极点，使系统变成纯积分环节，带宽由Kp直接决定。

带宽如何选？

电流环带宽fc（Hz）的经验公式：fc = PWM频率 / (510)。假如你的PWM频率是20kHz，电流环带宽选24kHz比较合适。带宽越高响应越快，但对噪声和采样延时越敏感。

数值计算实例

以一台7极对PMSM为例：

参数	值
相电阻 Rs	0.5 Ω
相电感 Ls	1.2 mH
PWM频率	20 kHz
目标带宽 fc	2000 Hz

计算过程：

• ωc = 2π × 2000 = 12566 rad/s
• Kp = Ls × ωc = 0.0012 × 12566 = 15.08
• Ki = Rs × ωc = 0.5 × 12566 = 6283

离散化处理

实际代码中PI控制器是离散执行的，积分项需乘以采样周期Ts：

// 电流环PI控制器（dq轴通用）
typedef struct {
    float Kp;
    float Ki;
    float integral;
    float output_limit;  // 输出限幅（对应母线电压限制）
    float integral_limit; // 积分限幅（防饱和）
} PI_Controller_t;

float PI_Update(PI_Controller_t *pi, float ref, float fdb, float Ts)
{
    float error = ref - fdb;

    // 比例项
    float p_out = pi->Kp * error;

    // 积分项（带限幅）
    pi->integral += pi->Ki * error * Ts;
    if (pi->integral > pi->integral_limit)  pi->integral = pi->integral_limit;
    if (pi->integral < -pi->integral_limit) pi->integral = -pi->integral_limit;

    // 总输出（带限幅）
    float output = p_out + pi->integral;
    if (output > pi->output_limit)  output = pi->output_limit;
    if (output < -pi->output_limit) output = -pi->output_limit;

    return output;
}

// 初始化电流环PI
void CurrentLoop_Init(PI_Controller_t *pi_d, PI_Controller_t *pi_q)
{
    float Ls = 0.0012f;   // 电感 1.2mH
    float Rs = 0.5f;      // 电阻 0.5Ω
    float fc = 2000.0f;   // 目标带宽 2kHz
    float wc = 2.0f * M_PI * fc;

    pi_d->Kp = Ls * wc;   // = 15.08
    pi_d->Ki = Rs * wc;   // = 6283
    pi_d->integral = 0;
    pi_d->output_limit = 12.0f;   // 根据母线电压设定
    pi_d->integral_limit = 10.0f;

    // q轴参数相同（表贴式PMSM，Ld≈Lq）
    *pi_q = *pi_d;
}

调试验证

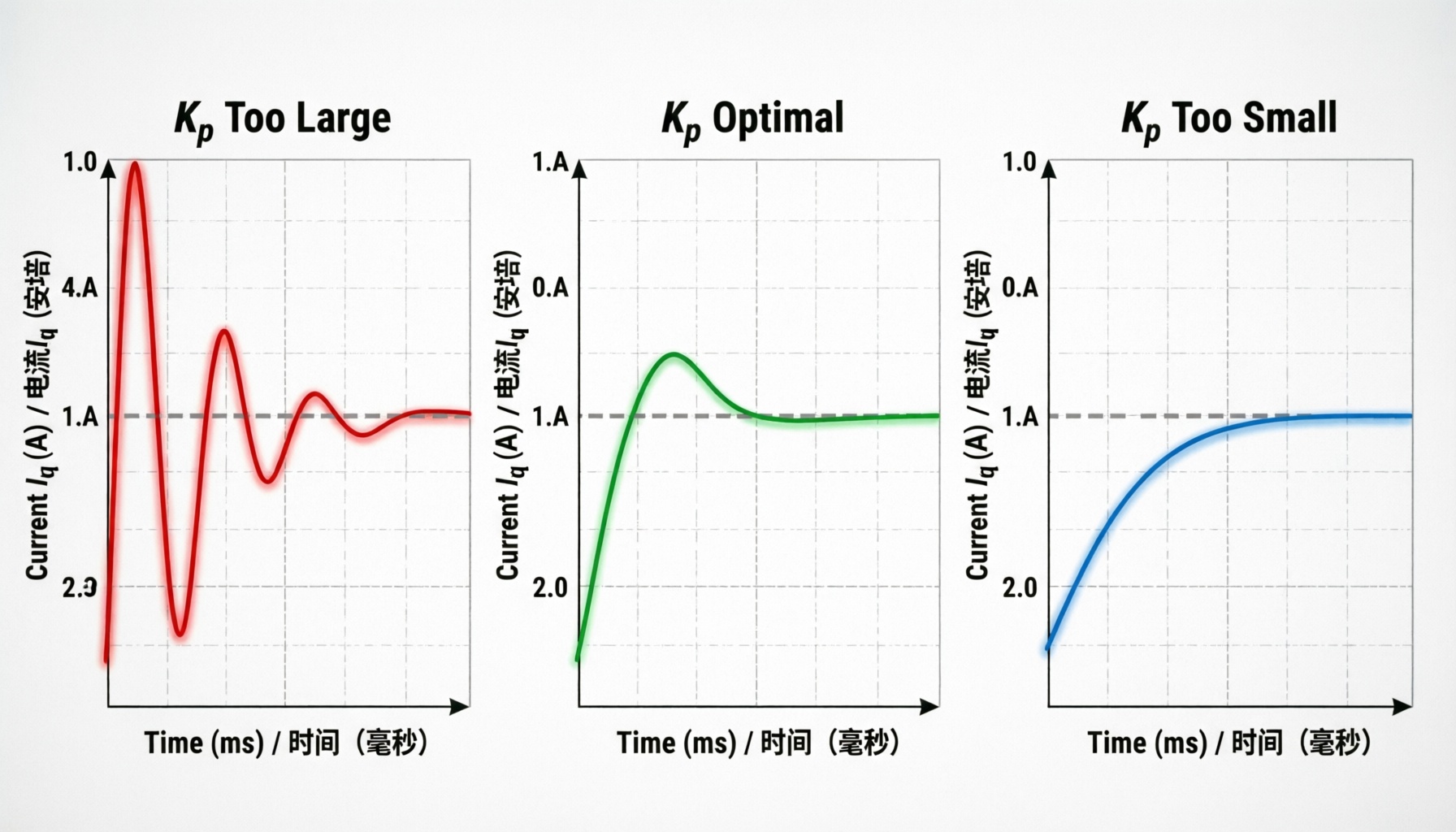

给Iq设一个阶跃参考（比如从0跳到1A），用示波器或调试上位机观察响应波形：

• 理想响应：快速上升到目标值，无超调或极小超调（<5%），无持续振荡
• Kp偏大：响应快但有振荡或明显超调 → 减小Kp（减小带宽）
• Kp偏小：响应慢，上升时间长 → 增大Kp
• Ki偏大：低频振荡，积分饱和 → 减小Ki
• Ki偏小：稳态有残差 → 增大Ki

---

第三步：速度环PI参数整定

电流环调好后，把它当作一个"已知增益为1"的内部模块，开始调速度环。

参数计算

速度环控制的对象是电机的机械动态方程：J × dω/dt = Kt × Iq - TL

其中J是转动惯量，Kt是转矩系数，TL是负载转矩。忽略负载扰动，传递函数为 G_v(s) = Kt / (J×s)——一个纯积分环节。

速度环PI参数：

• Kp_v = J × ωv / Kt
• Ki_v ≈ Kp_v × ωv / 5

其中ωv为速度环带宽（rad/s），一般取电流环带宽的1/5~1/10。

不知道J怎么办？工程调参法

实际中转动惯量J往往不精确，这时可以用"先P后I"的工程方法：

1. 设Ki=0，只用比例控制
2. 逐步增大Kp_v，每次增大10~20%，观察阶跃响应
3. 直到速度出现持续振荡，记录此时的Kp为Kp_osc
4. 最终 Kp_v = Kp_osc × 0.6~0.7
5. 逐步增大Ki_v，直到稳态速度误差消除，但不产生新的振荡
6. 若超调过大，减小Ki_v

// 速度环PI初始化（工程经验值，需根据实际调整）
void SpeedLoop_Init(PI_Controller_t *pi_speed)
{
    pi_speed->Kp = 0.5f;   // 初始值，需调试确定
    pi_speed->Ki = 5.0f;   // 初始值，先设为0调Kp
    pi_speed->integral = 0;
    pi_speed->output_limit = 10.0f;  // 限制最大电流指令(A)
    pi_speed->integral_limit = 8.0f;
}

// 速度环调用（典型执行频率：1~5kHz）
float speed_ref = target_speed_rad_s;
float speed_fdb = encoder_get_speed_rad_s();
float Iq_ref = PI_Update(&pi_speed, speed_ref, speed_fdb, Ts_speed);

---

第四步：位置环参数整定

位置环是最外层，控制相对简单。多数伺服系统的位置环只用比例控制器（P控制），输出为目标速度：

// 位置环P控制器（带速度前馈）
float PositionLoop_Update(float pos_ref, float pos_fdb,
                          float vel_ff, float Kp_pos)
{
    float pos_error = pos_ref - pos_fdb;
    float speed_ref = Kp_pos * pos_error + vel_ff;

    // 速度限幅
    if (speed_ref > MAX_SPEED)  speed_ref = MAX_SPEED;
    if (speed_ref < -MAX_SPEED) speed_ref = -MAX_SPEED;

    return speed_ref;
}

位置环Kp的物理意义就是带宽（单位rad/s）。若速度环带宽300Hz，位置环带宽取60100Hz（即Kp_pos ≈ 377628）。实际调试时从小值开始增大，观察位置阶跃响应，当末端出现振荡时回退20~30%。

速度前馈vel_ff可以显著改善跟踪精度，特别是在做轨迹规划时。它的值等于目标位置对时间的导数（即规划速度），让速度环不用等位置误差积累就能提前输出。

---

避坑清单

电角度校准的坑：

极对数P必须精确。如果你不确定电机的极对数，可以手动缓慢转动转子一圈，同时观察编码器电角度变化了几个完整周期——那就是极对数。极对数错一个，整个FOC都会乱。

电流环的坑：

高转速时反电动势（Back-EMF）会"吃掉"母线电压裕量。如果不做反电动势前馈补偿，高速段电流环会因为输出饱和而失控。前馈公式：Vd_ff = -ωe × Lq × Iq，Vq_ff = ωe × (Ld × Id + ψf)。

速度环的坑：

速度估算的噪声会被Kp直接放大，变成电流指令的噪声。如果编码器分辨率不高（比如1000线增量式），速度环带宽不宜设太高，或者需要对速度反馈做低通滤波。但滤波又会引入相位滞后，需要在噪声和响应速度之间权衡。

---

总结

FOC三环PI调参的核心方法论可以浓缩为四句话：

1. 先校准电角度零点——一切的前提
2. 电流环用公式算——Kp = L × ωc，Ki = R × ωc
3. 速度环先P后I——先找到振荡临界点，再逐步加积分
4. 位置环用P控制——带宽取速度环的三分之一到五分之一

公式给的是理论初值，实际工程中还需根据波形微调。但有了正确的方向和合理的初始参数，你已经解决了80%的问题。剩下的20%，就是示波器+耐心。
