水利工程BIM建模与应用：

• BIM技术简介：BIM即建筑信息模型，是利用数字技术创建的工程设施的物理和功能特性的数字表达，是对工程设施的精确描述，可被工程各参与方普遍使用，为设施全生命周期中的所有决策提供可靠依据的过程和工具。



  2024年大赛水利工程BIM建模与应用赛项得奖图片

BIM建模在水利工程中的应用

• • 设计阶段：可创建精确的三维模型，直观展示工程方案和设计意图，便于进行设计优化。能进行多专业协同设计，将地形、水文水资源、结构设计、金属结构、机电设备布置等数据整合，有效进行设计数据的共享和交流。还可利用BIM模型对水力学、水工结构和金属结构进行有限元分析，如通过BIM模型转换成STL文件格式，导入Flow-3D软件进行泵闸水流流态计算分析，选取合理的泵闸布置方案。
  • 施工阶段：可用于施工组织模拟，使施工逻辑关系直观明了，便于组织协调和展示形象进度。能进行施工进度模拟，快速统计校核工程量。还可对复杂施工方案进行多频次、无损耗、快速模拟，寻找最优方案，如深基坑工程可提前进行开挖方案模拟，并利用其进行工序碰撞检查，实时调整施工方案。
  • 运维阶段：基于BIM接入多类型的工情实时监测信息，便于管理人员关注重要信息，全面了解工情状态。可集成视频监控、工控设备、质量巡查等业务数据对工程运行状态进行管理，基于BIM模型对设备设施的各类监控数据进行精准定位、实时监控。

2024年大赛水利工程BIM建模与应用赛项备赛图片

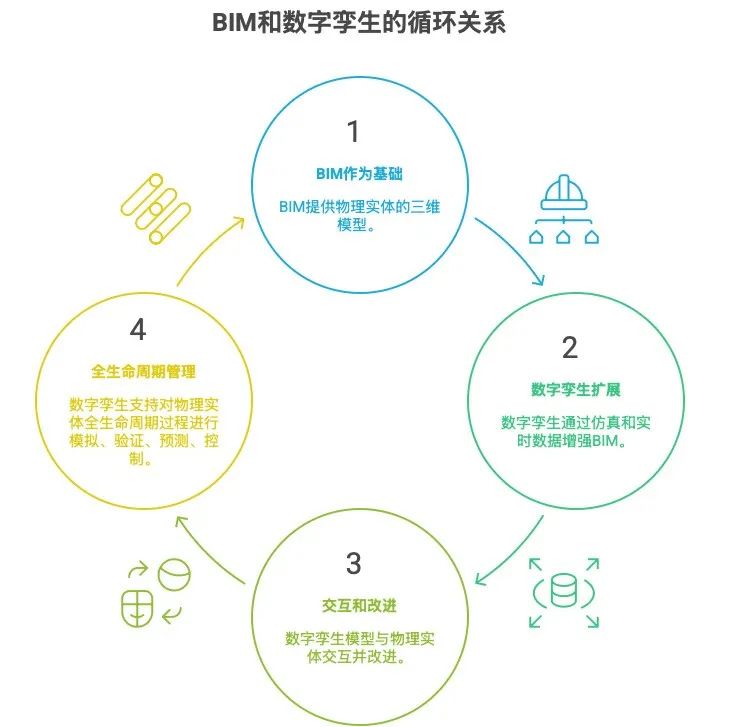

• BIM可以理解为数字孪生的初级应用，是物理实体的映射，其关键技术的积累为数字孪生应用提供了重要支撑。
• BIM模型是数字孪生体的骨架和组成单元，为数字孪生提供了精确的三维数字表达。
• 此外，数字孪生拓展了BIM的应用，数字孪生不仅包含建模，还包括全生命期的仿真模拟。数字孪生能够实现“交互”，其虚拟模型中的三维模型以及数字模型可基于BIM模型进一步发展和完善，通过实时数据与机理模型，对物理实体全生命周期过程进行模拟、验证、预测、控制。

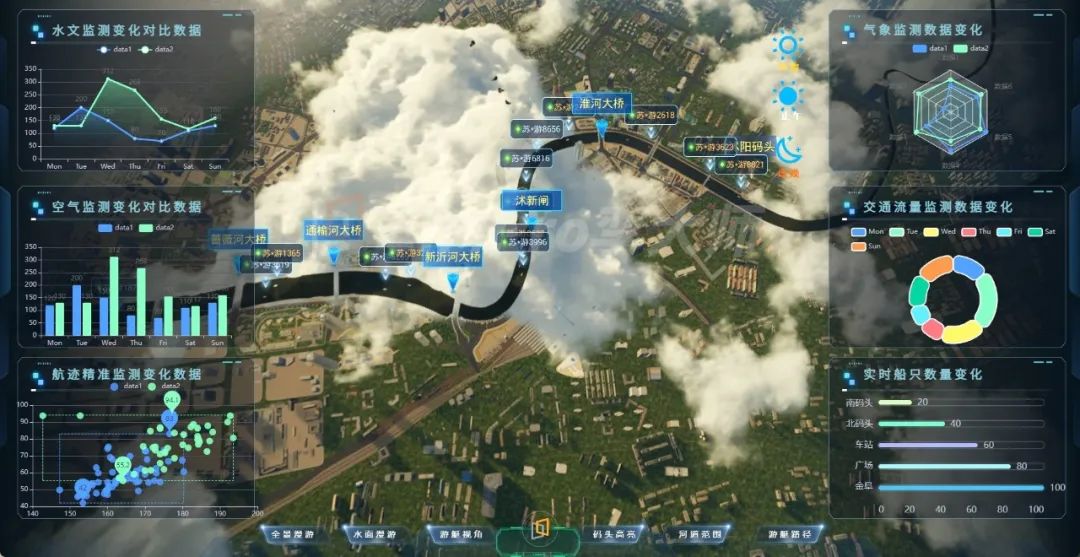

数字孪生应用

智慧水利

数字技术开启水利新纪元，在这个日新月异的科技时代，数字孪生将前沿科技与传统水利完美融合，为水利行业带来前所未有的变革。

数字孪生水利应该重点具备的功能：

1.智能巡检

无论是水面巡检还是水下巡检，一直是水利工作的重点难点。尤其是水下巡检，在智能化设备诞生前，几乎无计可施。随着数字孪生在水利领域的应用，依靠边缘设备、激光雷达、无人船、水下机器人等技术，动态提取流域下垫面、水下地形等信息。

2.数据采集、数据分析

以水文观测为例，传统水文信息收集需要水文人肉眼观测记录，测算得出数据。数字孪生的应用可完美解决水文数据采集难的问题，依靠边缘控制网络完成采集感知、互联传输、数据管理，同时实现数据分析，智能形成报表，有效减轻传统数据采集工作量，提升数据采集效率，提升数据准确性。

3.态势模拟

水利，重在未雨绸缪，防患于未然。通过大模型对水流态势进行动态模拟，生成精准预测和建议。将可能出现的重大危险事项提前做出应对，将水患扼杀在摇篮之中。

4.设备控制

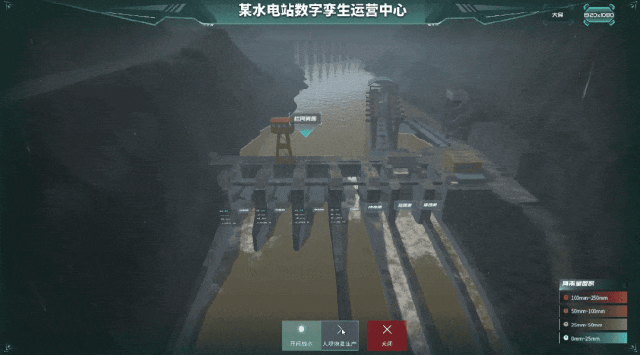

通过边缘指控终端平台实现与外部系统的灵活集成。在三维场景中精准孪生枢纽机组运行、河道闸门启闭等关键事件，实现对重点设施、设备进行可视化管理控制。

数字水利

“四预”决策支持

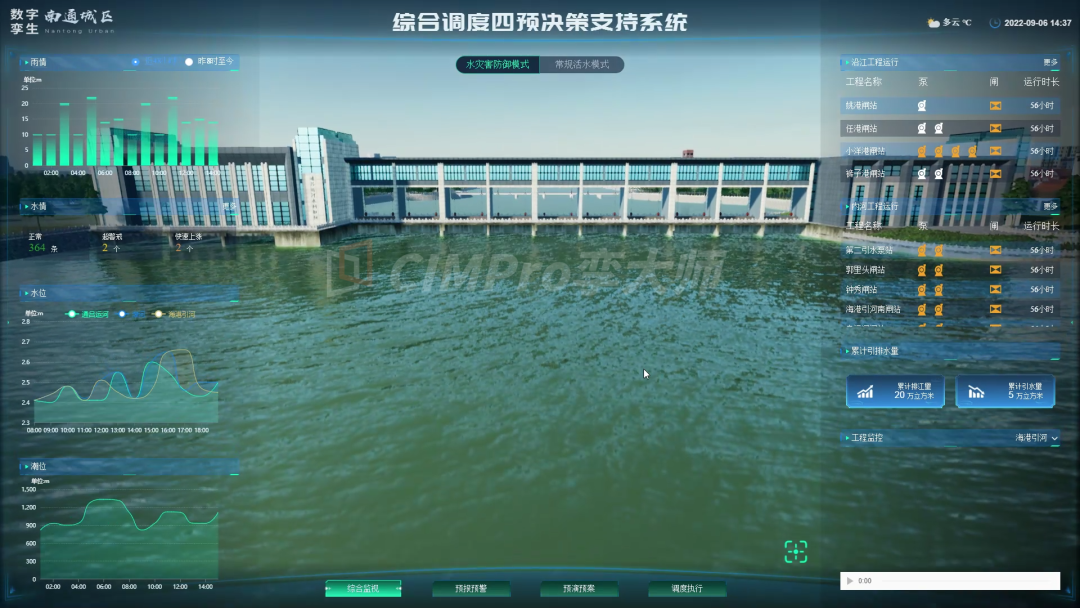

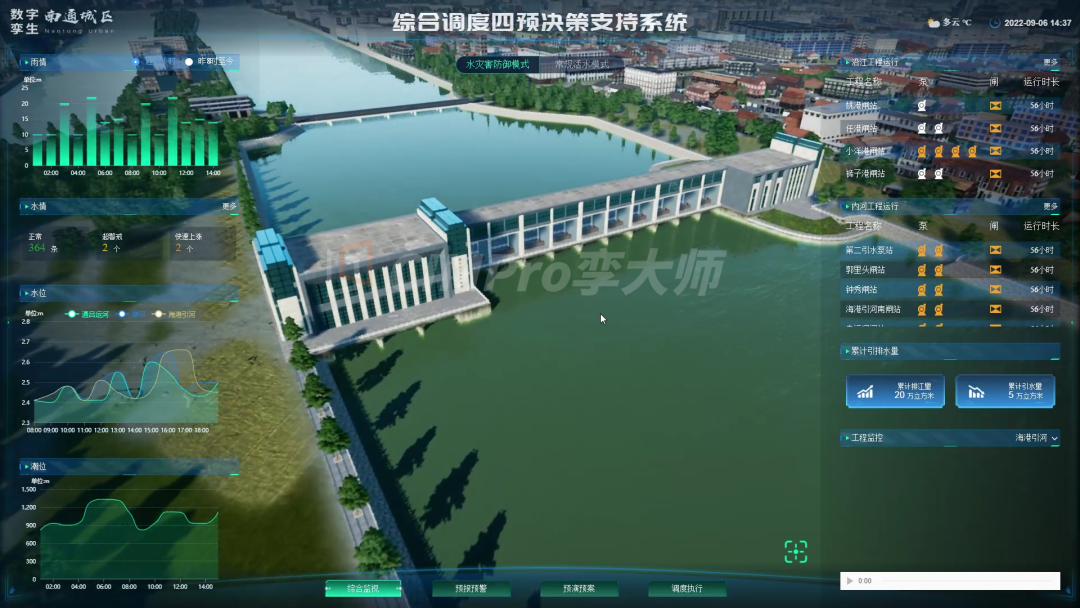

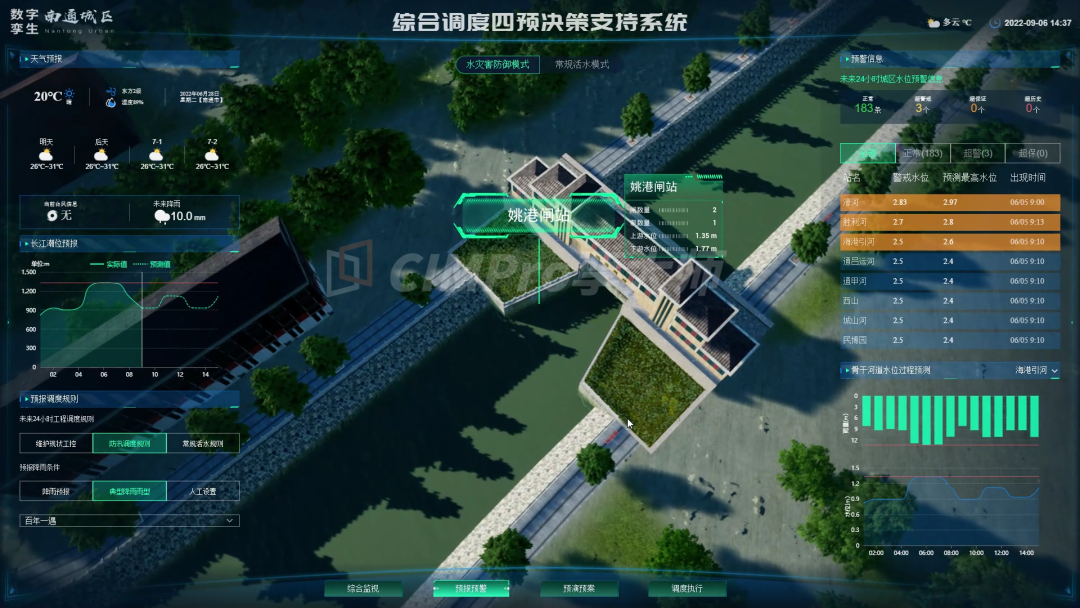

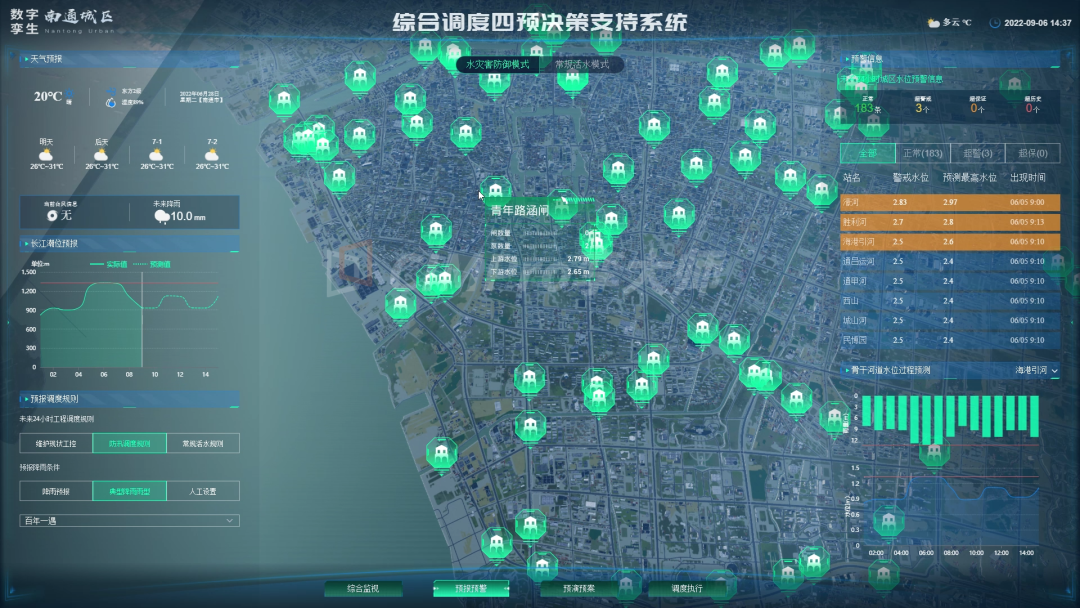

通过整合三维可视化、数据集成分析技术，接入水利工程（水闸、泵站）、监测站点等数据，实时呈现流域水情、工程运行态势，支持 “水灾害防御” 与 “常规活水” 模式切换，为水利调度提供从监测、预警到方案模拟、执行的全链条决策支持，推动水利管理向智能化、精细化转型。这就是聚焦水利 “四预”（预报、预警、预演、预案）的综合调度智能化平台。

数字孪生水利构建技术中的“四预”决策支持：

1.预报是基础:由传统的要素预报向影响预报转变，不仅要预报出要素的大小与量级，还要能预报出影响对象与影响范围。

2.预警是前哨:由传统的阈值预警向风险预警转变，同时要考虑公众专业人员、上级部门等不同预警对象，采用不同的形式与内容。空间上更关注重点单位 ，时间上有不同时段。

3.预演是关键:实现正向推演向逆向推演转变，“正向”预演风险形势和影响 ，标定洪水威胁区域;“逆向”推演流域水工程运用次序、运用时机、运用规模，实现物理流域与数字孪生流域间的实时交互，相互影响相互作用达到最优的效果。

4.预案是目的:基于预演形成的方案，根据工程状况、人员转移要求物资保障、社会经济影响程度、风险大小等，形成可操作的执行预案。

零代码数字孪生

三维可视化平台

数字孪生是通过三维建模和实时数据映射，构建与物理实体高度一致的虚拟镜像的技术；而零代码平台则凭借可视化开发工具和低门槛编程特性，让非专业开发人员也能快速构建应用系统。两者的融合为地理空间信息应用提供了革命性解决方案：

降低技术门槛：传统数字孪生开发高度依赖专业编程团队，动辄数月的开发周期和百万级成本让职业院校难以承受。零代码平台将开发周期从"季度级"压缩至"周级"，使学生团队能够专注于业务逻辑而非编码实现。

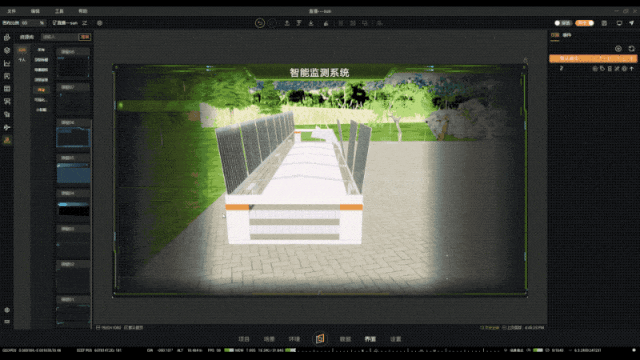

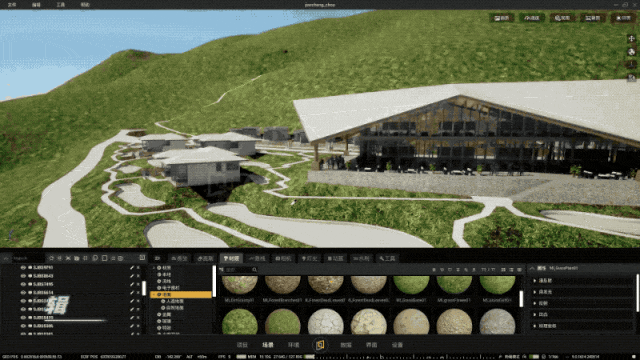

CIMPro孪大师 场景编辑过程

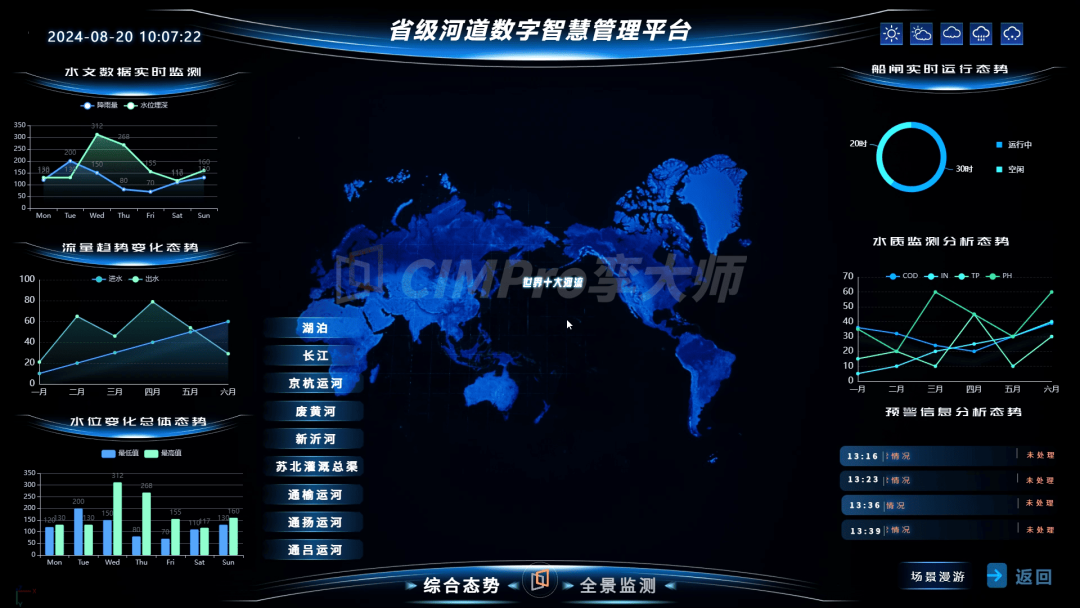

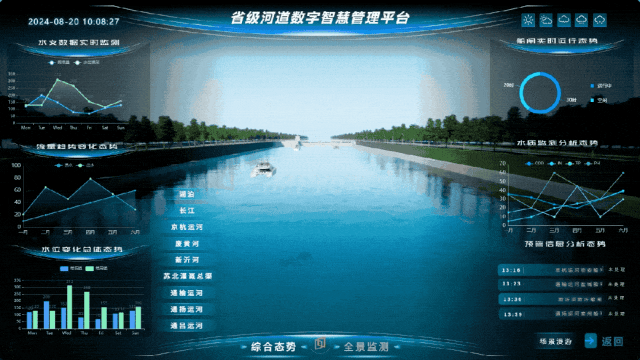

加速创新迭代：通过200+行业预置模板（如智慧水利、河道、水电站等），团队可快速搭建专业场景，并根据比赛要求灵活调整，大大提升了备赛效率。

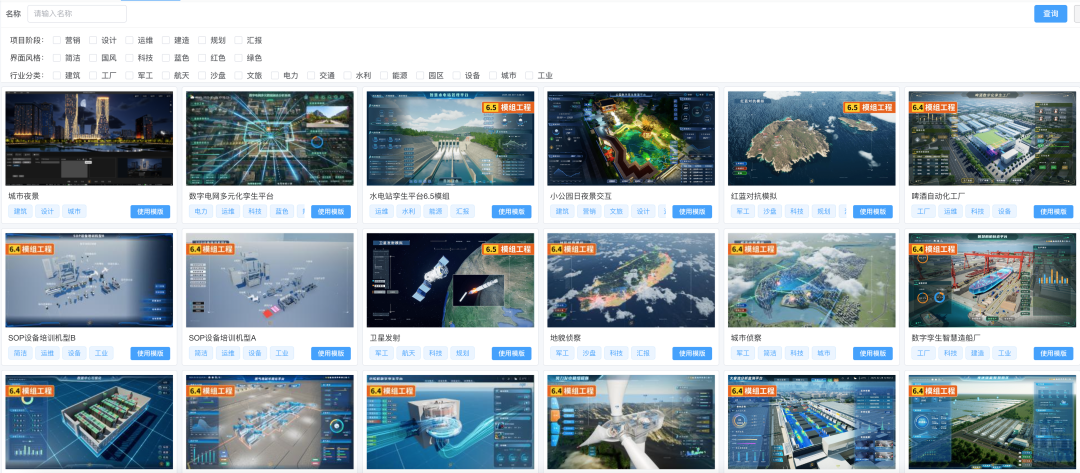

CIMPro孪大师行业预置模板一览

地理空间信息采集涉及遥感影像、激光点云、GIS矢量、物联网传感器等多源异构数据，传统方法需要编写大量代码进行数据清洗和转换。而零代码数字孪生平台提供了更高效的解决方案，在上海杨浦滨江项目中，这种多源数据融合能力已得到验证。

实时交互设计：利用零代码平台的可视化编辑器，开发评委可现场操作的交互功能。支持直接在虚拟模型上标注问题并触发维修流程，这种参与感能留下深刻印象。

零代码数字孪生

平台备赛Tips

早期技术选型：根据项目需求选择合适平台，重点考察多源数据支持（至少应具备BIM+GIS+IoT融合能力）、可视化效果和易用性。

模块化设计：将项目分解为数据采集、模型构建、分析算法、可视化等模块，分阶段实施并预留接口，提高开发效率和灵活性。

文档与演示准备：完整记录技术路线和创新点，制作简洁明了的演示视频（3-5分钟），并准备评委可能关心的技术细节问答。

知识产权保护：使用正版软件和合法数据源，对自主开发的算法和模型进行适当保护（如数字水印），避免产权纠纷。
