基础概念

• Feature manifold（特征流形）

  流形是一种空间，一个流形好比是一个 m 维的数据在 d 维的空间上被扭曲的结果。其中（m > d）（一般维度压缩的方法中都会提到这个概念）



  上图中每张图片为同一张人脸的 64×64 的灰度图，如果按照列（或行）拼起来，就可以得到一个 4096 维的向量，这样一来，每一张图片就可以看成是 4096 维欧氏空间中的一个点。很显然，并不是 4096 维空间中任意一个点都可以对应于一张人脸图片的，这就类似于球面的情形，我们可以假定所有可以是人脸的 4096 维向量实际上分布在一个 d 维 (d < 4096) 的子空间中。而特定到 Isomap 的人脸这个例子，实际上我们知道所有的 698 张图片是拍自同一个人脸（模型），不过是在不同的 pose 和光照下拍摄的，如果把 pose （上下和左右）当作两个自由度（也就是坐标轴），而光照当作一个自由度，那么这些图片实际只有三个自由度，换句话说，存在一个类似于球面一样的参数方程（当然，解析式是没法写出来的），给定一组参数（也就是上下、左右的 pose 和光照这三个值），就可以生成出对应的 4096 维的坐标来。换句话说，这是一个嵌入在 4096 维欧氏空间中的一个 3 维流形。 实际上，上面的那张图就是 Isomap 将这个数据集从 4096 维映射到 3 维空间中，并显示了其中 2 维的结果，图中的小点就是每个人脸在这个二维空间中对应的坐标位置，其中一些标红圈的点被选出来，并在旁边画上了该点对应的原始图片，可以很直观地看出这两个维度正好对应了 pose 的两个自由度平滑变化的结果。 就我目前所知，把流形引入到机器学习领域来主要有两种用途：一是将原来在欧氏空间中适用的算法加以改造，使得它工作在流形上，直接或间接地对流形的结构和性质加以利用；二是直接分析流形的结构，并试图将其映射到一个欧氏空间中，再在得到的结果上运用以前适用于欧氏空间的算法来进行学习。 这里 Isomap 正巧是一个非常典型的例子，因为它实际上是通过“改造一种原本适用于欧氏空间的算法”，达到了“将流形映射到一个欧氏空间”的目的。Isomap 所改造的这个方法叫做 Multidimensional Scaling (MDS) ，MDS 是一种降维方法，它的目的就是使得降维之后的点两两之间的距离尽量不变（也就是和在原是空间中对应的两个点之间的距离要差不多）。只是 MDS 是针对欧氏空间设计的，对于距离的计算也是使用欧氏距离来完成的。如果数据分布在一个流形上的话，欧氏距离就不适用了。


  参考资料

CAM 与 ICD 的不同

• CAM(Class activation maps)

  • 在此过程中，主要标准是类别间的区分。局部区域中较容易识别的前景物体像素主导了激活，例如人的脸部或汽车的车轮。其他前景像素则无法与背景区分开
  • 该模型的最终目标是学习类别间识别的边界。但是，要获得WSSS的整体对象蒙版，我们需要精确地区分像素是属于前景对象还是属于背景。因为前景像素和背景像素位于同一图像中，所以这种鉴别主要在同一图像级类别内进行，即，类别内鉴别
  • 通常，如图所示，CAM所学习的类间边界不符合我们对前景和背景之间的类内区分的要求。因此，仅通过对CAM分数进行阈值化就很难获得完整的目标蒙版
  • CAM做到的核心内容为分离不同类物体，只能给出目标对象的稀疏和不完整的估计，因此难以平衡前景的召回率和背景的假阳性率

• ICD(Intra-Class Discriminator)

  • 为解决上述问题，文章引入了一个类内的分类器，目的是在同类下，能够清楚分出前景以及后景
  • 因此ICD相比CAM更适合于WSSS类问题

• 为提升WSSS问题的精度需要对上述模型进行融合使用，通过下图可以清楚的看出两者的关系


• ICD的贡献

  • 文章在将CAM应用于WSSS时发现了边界不匹配问题，即图像级类间识别与所需像素级类内分割之间的差距
  • 文章提出了一种有效的端到端类内鉴别器（ICD）方法，通过学习类内边界来分离前景对象和背景来解决此问题
  • 文章进行了广泛的实验，以分析文章提出的ICD方法的有效性。 所提出的模型实现了基于图像标签的WSSS的最新性能

ICD

• 模型框架


  如图所示，本文提出一个端到端的模型框架，存在两个分支，一个为CAM（CAM只在部分前景区域激活，但突出显示的区域集中在前景上），另一个就是本文提出的ICD模型。框架综合CAM给出的得分以及ICD给出前景和后景的得分，计算出最终的结果

• ICD分支

  ICD分支中存在两条路径：

  • Bottom-Up Estimation（自底向上的估计）
    ICD的核心思想是基于特征流形将像素分为前景和背景组。我们通过学习每个类$c$的方向向量$w_c$来解决这个问题。假设 X = { X i } i = 1 N X=\left \{ X_i \right \}^N_{i=1} X={Xi​}i=1N​为所有输入图像的合集，$f_i$为对应输入图像$X_i$的特征图，其大小为$H\times W$，通过学习得到的方向向量为：
    $$L_{bu}(X)=-\frac{1}{NHW}\sum _{i=1}^N\sum _{k=1}^{HW}\sum _{c=1}^C{y}_{i,c}(w_c^T{f}_{i,k}{)}^2\text{\hspace{1em}(1)}$$
    $$w_c=\frac{\widehat{w_c}}{\Vert \widehat{w_c}{\Vert }_2}\text{\hspace{1em}(2)}$$
    其中$f_{i,k}$为特征图$f_i$中第$k$个像素点，$y_{i,c}$是一个二进制标签（当第$c$个标签存在于图像中时，为1；反之为0)。为了防止琐碎的无穷大解，$w_c$受到L2-归一化的约束，如方程式2中所示。

    优化公式1可以促进$w_c$将像素特征分为两类。这些特征共享相同的图像级类标签，并且属于第c类的前景或背景。因此，ICD不会像CAM那样陷入难以进行类间分区的问题。由于前景（或背景）像素的特征趋于聚集在一起，并且前景和背景的向量通常不重叠，如图1所示，方向矢量学会将其分为两类，分别是前景与背景。因此，很自然地采用在定向向量上特征投影的符号（正负），来区分前景和后景。为此，我们通过以下方式计算每个像素的得分：
    $${\hat{S}}_{i,k,c}=w_c^T{f}_{i,k}\text{\hspace{1em}(3)}$$
    其中，${\hat{S}}_{i,k,c}$的绝对值可以看作为自信度，符号（正负）表示像素属于前景还是背景。注意，到目前为止，暂时还不知道是正号代表前景，还是负号代表前景，反之亦然。

    但我们注意到，虽然CAM只在部分前景区域激活，但突出显示的区域集中在前景上。（这一属性被前人们论文提出的方法的高效性广泛的证明了，因为它们将CAM中的高分区域作为前景种子。）因此，我们可以利用这个属性来识别这两个组中的哪一个是前景。为此，对于图像中呈现的每个类，我们首先根据公式3中的符号将像素分成两组。例如，$I_{i,c}^{pos}=\left\{k|{\hat{S}}_{i,k,c}>0,y_{i,c}=1\right\}$和$I_{i,c}^{neg}=\left\{k|{\hat{S}}_{i,k,c}<0,y_{i,c}=1\right\}$。定义$M_{i,k,c}$为对应的CAM得分，我们计算这两组CAM得分的均值：
    M ˉ c g = 1 N ∣ I i , c g ∣ ∑ i = 1 N ∑ k ∈ I i , c g M i , k , c , g ∈ { p o s , n e g } (4) \bar{M}^g_c=\frac{1}{N|I^g_{i,c}|}\sum^N_{i=1}\sum_{k\in I^g_{i,c}} M_{i,k,c}, \quad g\in\{pos,neg\}\tag{4} Mˉcg​=N∣Ii,cg​∣1​i=1∑N​k∈Ii,cg​∑​Mi,k,c​,g∈{pos,neg}(4)
    其中$|\cdot |$表示集合中元素的数量。

    然后比较${\bar{M}}_c^{pos}$和${\bar{M}}_c^{neg}$的值，如果后者也就是${\bar{M}}_c^{neg}$的值更大，则反转ICD的得分。因此在ICD的得分${\hat{S}}_{i,k,c}$中，正值永远表示前景。
    $${\hat{S}}_{i,k,c}={\hat{S}}_{i,k,c}\cdot \text{sign}({\bar{M}}_c^{pos}-{\bar{M}}_c^{neg})\text{\hspace{1em}(5)}$$
    其中，$\text{sign}(\cdot )$是一个符号函数，将正值映射为$1$，负值映射为$-1$。

    出于效率方面的考虑，我们将上述步骤作为网络中的一个模块来进行实施，以便可以在线调整ICD分数的符号。 我们通过公式4，来计算本地平均CAM分数。 在每个小型批次中，并采用步长为0.9的移动平均策略来更新全局平均CAM分数。 然后根据公式5来进行全局CAM分数符号翻转。

  • Top-Down Adaptation(自上而下的适应)

    • 首先，通过对每个超像素中的ICD分数$S_{i,k,c}$取平均值，从而得到精炼的ICD分数$S_{i,k,c}^{\prime }$。

    • 上述步骤有助于恢复通常在下采样过程中丢失的物体边界信息。 随后根据改进的ICD分数生成二进制掩码$B_{i,k,c}$：
      B i , k , c = Π ( S i , k , c ′ > 0 ) , k ∈ { 1 , … , H W } (6) B_{i,k,c} = \Pi(S'_{i,k,c}>0),\quad k\in\{1,\dotsc,HW\} \tag{6} Bi,k,c​=Π(Si,k,c′​>0),k∈{1,…,HW}(6)
      其中，$\Pi (\cdot )$为指针函数，当状态为True时为1，反之为0。

    • 最后，我们训练了一个新的分支来拟合二进制掩码，并得出了新的ICD分数$S_{i,k,c}^{\prime \prime }$，并通过极大似然估计来构建损失函数：
      $$L_{td}(X)=-\frac{1}{NHW}\sum _{i=1}^N\sum _{k=1}^{HW}\sum _{c=1}^C{y}_{i,c}(B_{i,k,c}\log \sigma (S_{i,k,c}^{\prime \prime }))+(1-B_{i,k,c})\log (1-\sigma (S_{i,k,c}^{\prime \prime }))\text{\hspace{1em}(7)}$$
      其中，$\sigma (\cdot )$为$sigmoid$函数，$S_{i,k,c}^{\prime \prime }$为分支的预测值，也是最后生成遮罩的最终ICD得分。

• 损失函数

  整个ICD框架是和CAM一起训练的。将$L_{cam}(X)$表示为CAM的多类别Sigmoid损失函数，总的损失函数为：
  $$L_{all}(X)=L_{cam}(X)+L_{bu}(X)+L_{td}(X)\text{\hspace{1em}(8)}$$
  其中论文对上述$L_{bu}(X)$和$L_{td}(X)$两个损失函数提出了两个变体（改进方案）：

  • 使用$L1$正则化（将原先的平方改为绝对值）来学习$w_c$:
    $$L_{abs}(X)==-\frac{1}{NHW}\sum _{i=1}^N\sum _{k=1}^{HW}\sum _{c=1}^C{y}_{i,c}|w_c^T{f}_{i,k}|\text{\hspace{1em}(9)}$$
  • 另一个直观的选择是将其视为标准的二分类问题，该问题会生成在线伪标签并采用Sigmo损失函数进行训练：
    $$Y_{i,k,c}=\Pi (w_c^T{f}_{i,k}>0)\text{\hspace{1em}(10)}$$
    $$L_{sig}(X)=-\frac{1}{NHW}\sum _{i=1}^N\sum _{k=1}^{HW}\sum _{c=1}^C{y}_{i,c}(Y_{i,k,c}\log \sigma (w_c^T{f}_{i,k})+(1-Y_{i,k,c})\log (1-\sigma (w_c^T{f}_{i,k})))\text{\hspace{1em}(11)}$$
  • 通过分析梯度，论文揭示了这些变体的联系。 这三个变体的梯度可以统一形式表示：
    $$\frac{\partial L(X)}{\partial w_c}=-\sum _{i-1}^N\sum _{k=1}^{NW}(y_{i,c}\text{sign}(w_c^T{f}_{i,k}))\cdot {\lambda }_{i,k}\cdot f_{i,k}\text{\hspace{1em}(11)}$$
    其中：
    $${\lambda }_{i,k}=\{\begin{array}{ll}|w_c^T{f}_{i,k}|& \text{for}{L}_{bu}\\ 1& \text{for}{L}_{abs}\\ |\sigma (w_c^T{f}_{i,k})-Y_{i,k,c}|& \text{for}{L}_{sig}\end{array}\text{\hspace{1em}(12)}$$
    公式11和12显示，梯度是特征的加权和。文章最初的方法将更多的权重放在具有较大绝对值投影的特征上，这通常是可靠的，因为它们距离决策边界较远。 相比之下，Sigmoid损失函数法对决策边界附近特征权重的关注度更高，这是次要的，因为这些估计值不可靠。

• 训练并生成种子

  在训练过后，通过适应的ICD得分$S_{i,k,c}^{\prime \prime }$来生成种子。对于只有单类别的图像，我们直接使用ICD分数以阈值为0的方式生成遮罩（pseudo-masks）。对于多类别的图像，将被所有ICD分数标记为背景的像素用作种子背景，而其他像素为前景。如果有一个像素被多个ICD分数标记为前景，我们将采用CAM分数和ICD分数的乘积来确定其类别，因为CAM是专门被类别识别问题优化的。CRF后处理也被采用以进一步完善细节。

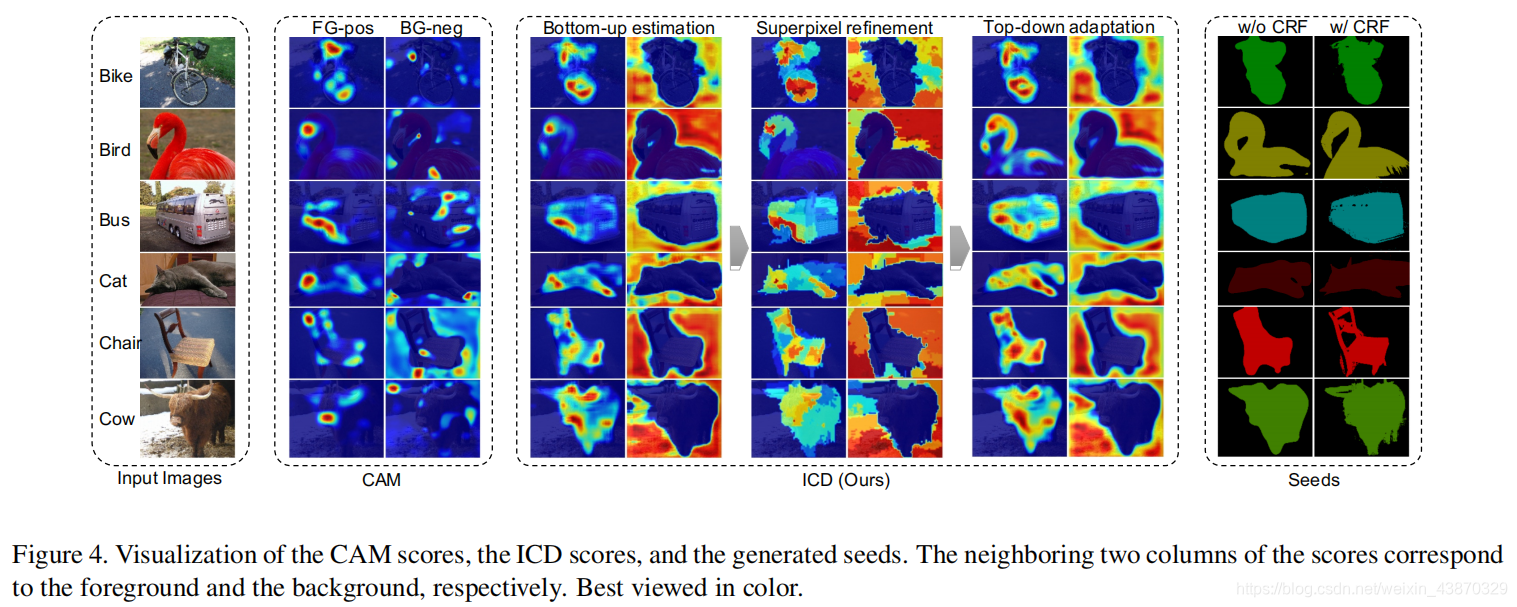

效果展示

通过上图可以看出，论文提出的方法所展示出的结果效果非常出色。最后使用CRF进行优化后对物体的细节部分有了更高的精度。

论文代码：https://github.com/js-fan/ICD
原文地址：Learning Integral Objects with Intra-Class Discriminator for Weakly-Supervised Semantic Segmentation
