"搞七轴控制就像吃火锅，底料对了啥都好涮"——这是我调试完这套FX5U标准程序后的真实感受。今天咱们不整虚的，直接拆解这套含金量拉满的七轴控制模板，保你看完敢拍胸脯说"多轴控制不过如此"。

---

一、程序骨架：主控程序才是真C位

主控程序就像火锅的汤底，所有功能模块都在这里汇聚。先看这段灵魂代码：

|--[M8002]--[MOV K0 D100]--(M0)--
|           |--[MOV K1 D101]--(M1)--
|           |--[MOV K2 D102]--(M2)--

这里用初始化脉冲M8002给模式寄存器D100-D102上电清零。M0-M2对应自动/手动/复位模式选择，精髓在于用单一寄存器统一管理运行状态。就像吃火锅时用漏勺隔离辣汤，模式切换绝对不允许"串味"。

---

二、轴控制三件套：点动/回零/定位

1. 点动模式（JOG）：

|--[X0]--[PLSY D200 K1 Y0]--
|--[X1]--[PLSY D200 K-1 Y0]--

X0/X1对应HMI的正反转按钮，PLSY指令直接输出脉冲。注意这里的D200是点动速度寄存器，调试时遇到过新手把速度值设成65535导致电机发疯，那场面堪比火锅沸腾。

2. 绝对定位黑科技：

|--[DRVA D1000 D200 Y0]--

DRVA指令的绝对定位模式，D1000是目标位置，D200是速度。重点在于要提前建立坐标系，就像吃火锅要先分清清汤和红汤区域。绝对坐标搞错会导致"牛肉跑到白菜区"的尴尬。

3. 回零操作：

|--[ZRN K500 D300 X10]--

ZRN指令搭配近点信号X10实现精准回零。K500是爬行速度参数，调试时发现低于300会导致回零超时，就像火候不够涮不熟毛肚。

---

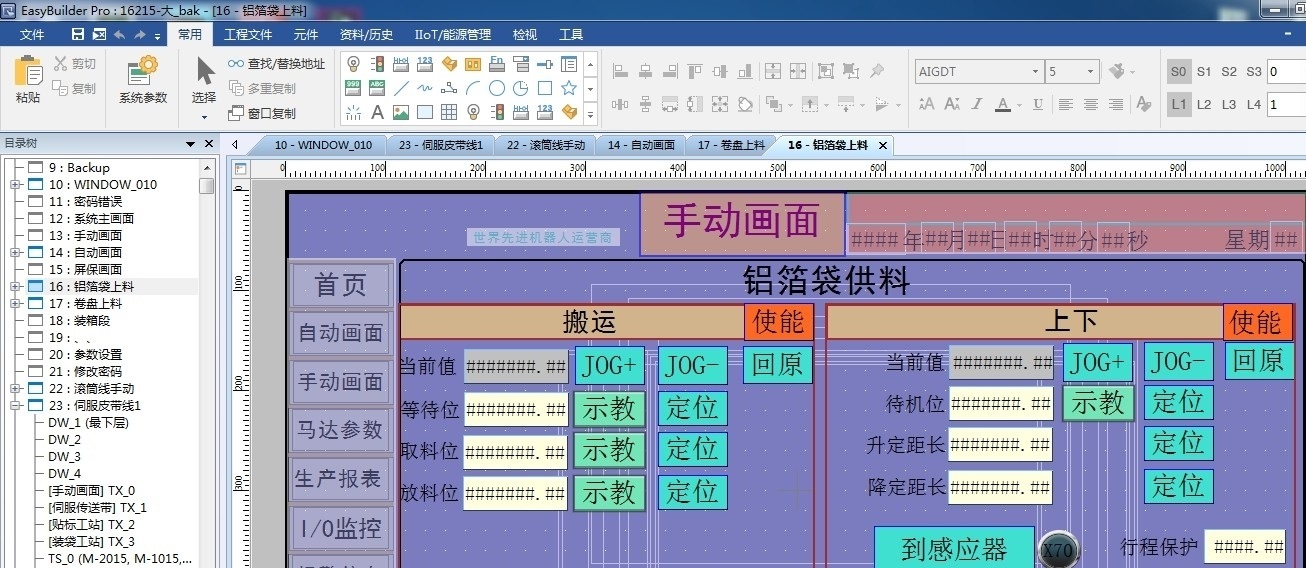

三、手动模块：调试人员的救命稻草

手动模式的核心是建立轴选择矩阵：

|--[MOVP K1 D110]--  //选择轴1
|--[MOVP K2 D110]--  //选择轴2
...

每个按钮对应轴的使能信号，配合双线圈互锁设计防止多轴误动作。曾经有操作工同时按下两个轴按钮导致伺服报警，后来加了互锁就像给火锅加了防烫手柄。

---

四、复位程序的智慧

复位不是简单的回零，而是包含状态检测的智能流程：

|--[M3]--[CALL P10]--  //执行复位子程序
|--[M8029]--[MOV K0 D120]--  //完成标志

P10子程序里藏着复位顺序秘籍：先收夹爪再回原点，最后检测气缸状态。就像涮菜顺序——先肉后菜，反过来就会满锅菜渣。

---

五、生产计数里的门道

|--[X20]--[INC D500]--  //完成计数
|--[D500>=D510]--[SET M100]--  //达产量报警

X20接物料传感器，D500实时显示产量。关键点在于上升沿触发，避免传感器抖动导致计数异常。曾经因为没加滤波导致一夜之间"生产了65535个工件"，比火锅店虚假排队还离谱。

---

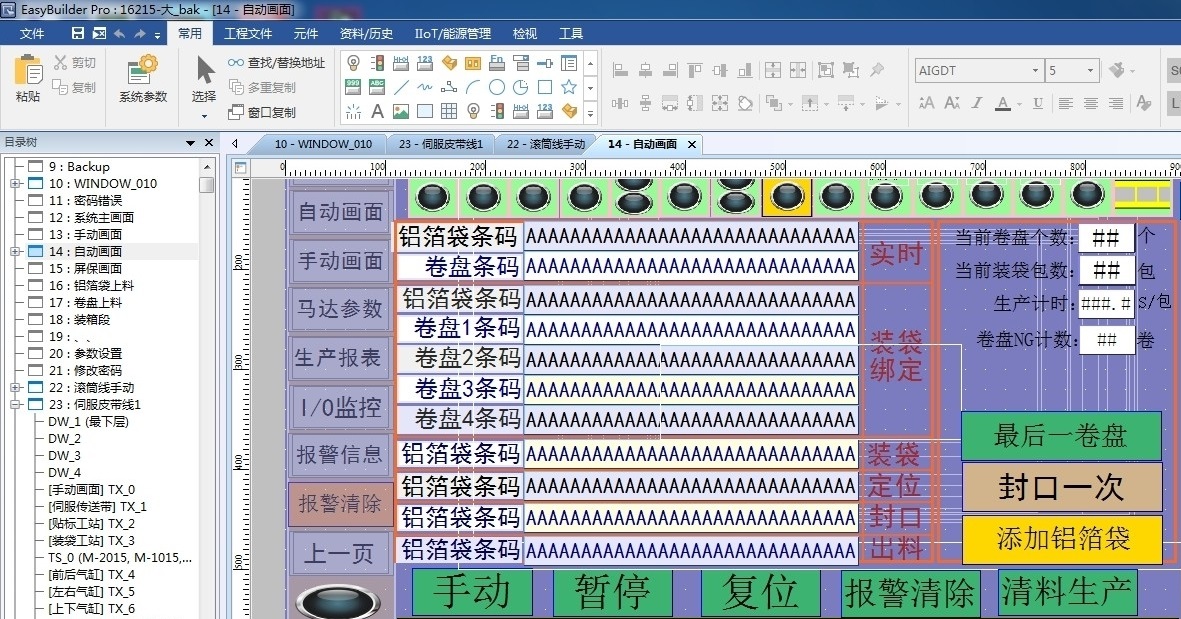

六、触摸屏的"可视化"魔法

威纶通触摸屏程序里藏着这些彩蛋：

1. 模式切换按钮直接绑定M0-M2
2. 轴状态显示用指示灯组绑定Y0-Y6
3. 产量显示寄存器直连D500

重点在于建立双字映射：比如D1000-D1001组成32位位置数据，就像用长筷子夹宽粉，单字节根本hold不住。

---

调试踩坑实录（血泪经验）

• 现象：模式切换时轴抖动


诊断：子程序未完全复位

三菱FX5U七轴标准程序，包含轴点动，回零，相对与绝对定位，整个项目的模块都有:主控程序，复位程序，手动，生产计数，只要弄明白这个程序，就可以非常了解整个项目的程序如何去编写，从哪里开始下手，可提供程序问题解答，程序流程清晰明了；包含有触摸屏程序

解决：在模式切换时插入1秒延时

• 现象：回零时碰极限开关


诊断：近点信号安装位置偏差

解决：调整传感器位置并修改ZRN参数

---

结语

这套程序最牛的不是功能有多全，而是结构化设计思想。就像吃火锅时每人一个漏勺，各模块各司其职又相互配合。建议从主控程序开始啃，先理清模式切换逻辑，再逐个击破功能模块。需要程序源码的老铁评论区喊一声，咱们接着唠具体实现细节。

（程序框架示意图）

主程序
├── 系统初始化
├── 模式选择
│   ├── 自动模式
│   ├── 手动模式
│   └── 复位模式
├── 七轴控制
│   ├── 点动模块
│   ├── 定位模块
│   └── 回零模块
└── 生产统计
