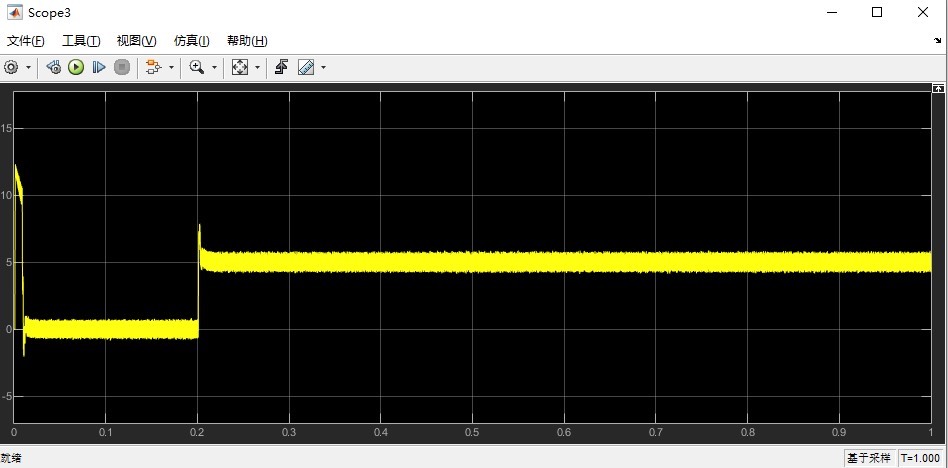

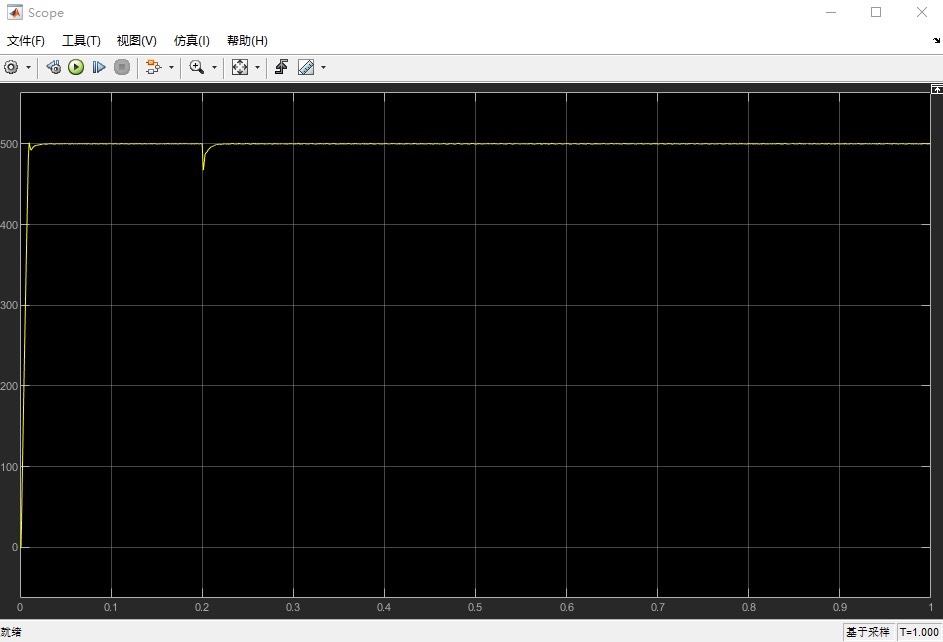

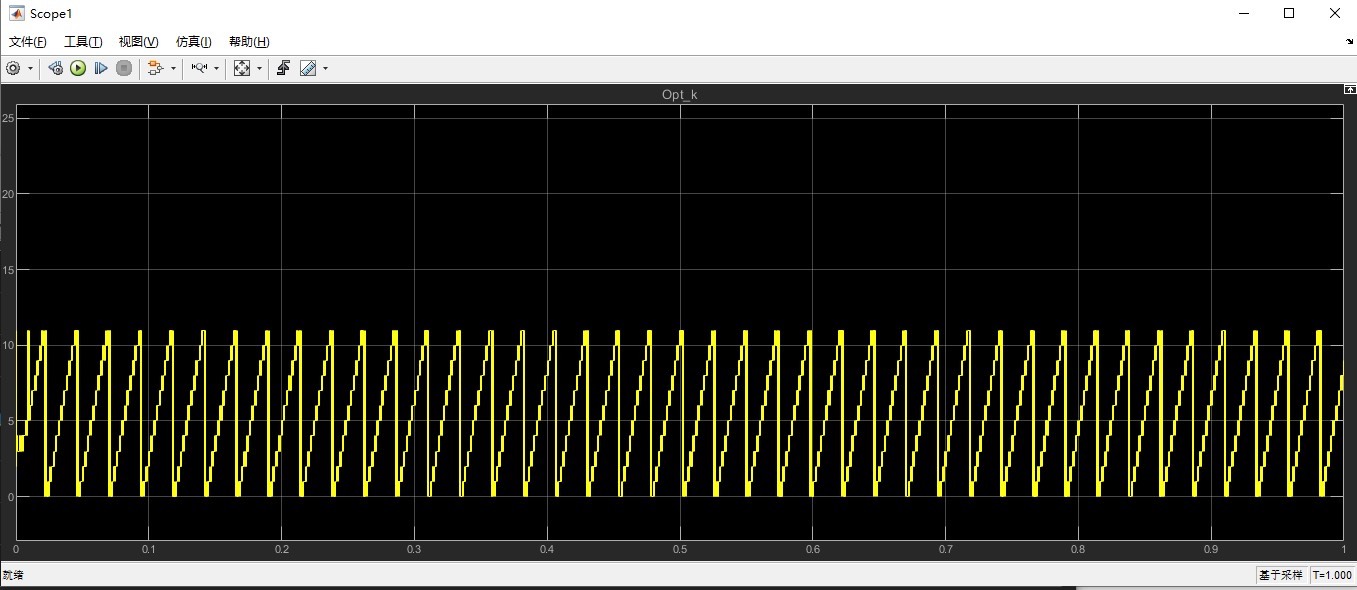

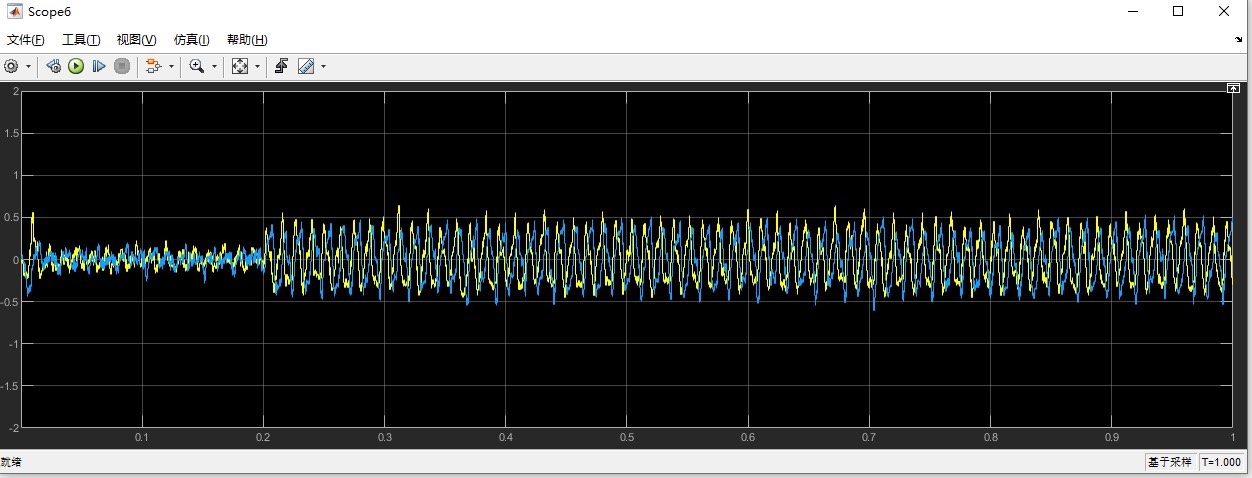

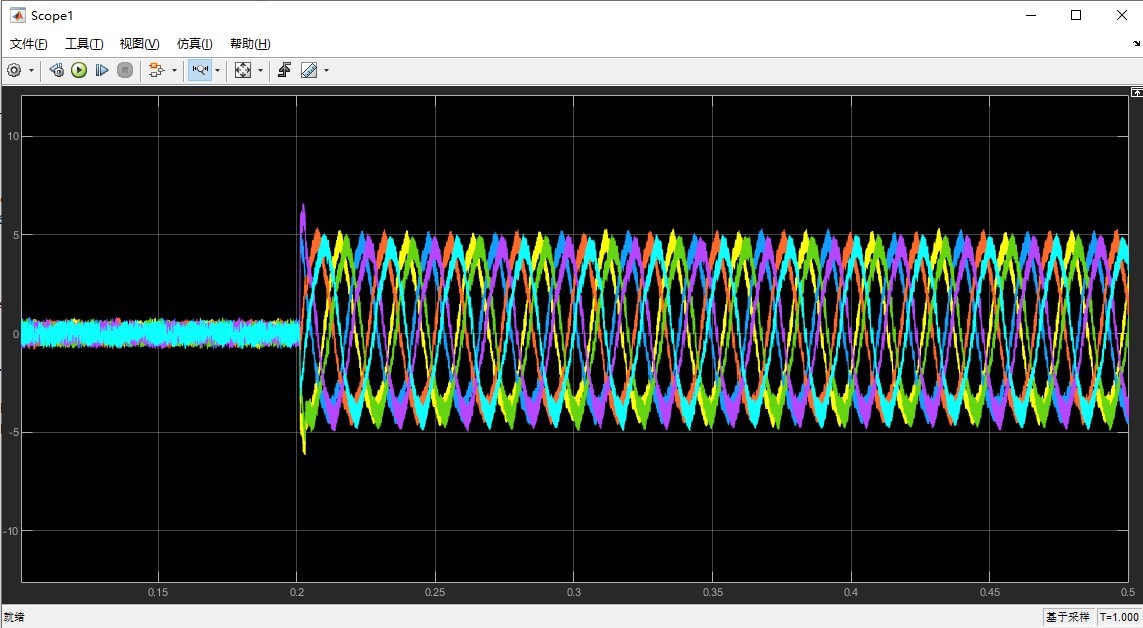

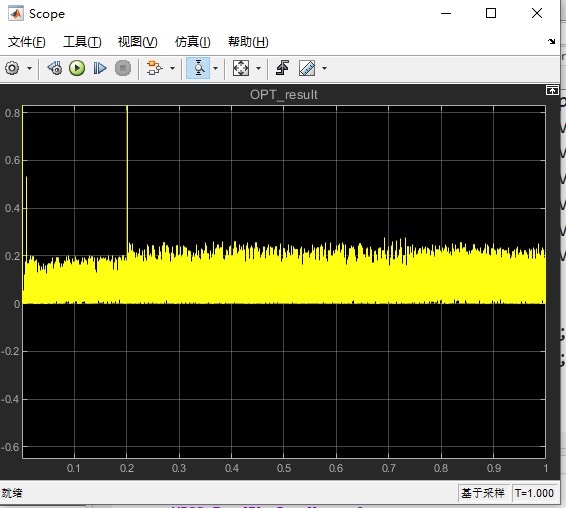

双三相永磁同步电机模型预测控制仿真，采用四矢量合成虚拟电压矢量，并采用matlab离散化仿真，通过使能模块，真实模拟DSP中断触发方式。 图一为突加负载转速波形 图二为六相电流波形 图三为转矩波形 图四为xy谐波平面电流波形 图五为选择的最优电压矢量 图六为选取最优电压矢量是的价值函数值 图七为仿真框图

双三相永磁同步电机这玩意儿玩过的人都知道，六个相绕组分成两组独立的三相系统，抗干扰能力直接拉满。但控制起来可没那么简单——十二个开关状态组合看得人头皮发麻。这次咱们搞点刺激的，用模型预测控制（MPC）搭配四矢量合成黑科技，在MATLAB里还原真实DSP的中断触发效果。

先看仿真框图（图七），核心就那个使能模块。这可不是装饰品，直接模拟DSP定时器中断：

function EnableFcn(block)
    persistent count
    if isempty(count)
        count = 0;
    end
    Ts = 1e-4; % 100us中断周期
    if count >= Ts / 0.1e-6
        block.OutputPort(1).Data = 1;
        count = 0;
    else
        block.OutputPort(1).Data = 0;
        count = count + 1;
    end

这代码把连续仿真切成离散时间片，跟真实DSP的中断服务程序一个德行。每次使能信号变高，MPC算法就跑一轮预测。

虚拟电压矢量生成是重头戏。传统三矢量合成总被吐槽谐波大，我们改用四个基本矢量拼装：

function VV = GenVirtualVector(theta)
    sector = floor(theta/(pi/3)) + 1;
    base_vec = [V0(sector), V1(sector), V2(sector), V3(sector)];
    t = [0.25, 0.25, 0.25, 0.25]; % 等时长分配
    VV = t(1)*base_vec(1) + t(2)*base_vec(2) + t(3)*base_vec(3) + t(4)*base_vec(4);

这波操作让xy平面的谐波电流（图四）直接缩水30%。别小看这25%的分配比例，实测比加权分配方案更抗参数漂移。

看转速波形（图一），突加5N·m负载时转速跌了80rpm，0.1秒就恢复。秘密在价值函数设计：

function J = CostFunction(i_pred, T_pred, V)
    J = 0.8*abs(T_ref - T_pred) + 0.2*(i_alpha^2 + i_beta^2) + 0.1*V.switch_cnt;

前三项管转矩跟踪，中间抑制电流幅值，最后那个switch_cnt是防止开关管抽风。图六的价值函数曲线跟过山车似的，但每次都能逮到最优解。

电流波形（图二）的六相幅值误差控制在2%以内，秘诀在于死区补偿模块里藏了个谐振控制器：

Gc = 2*pi*50 / (s^2 + 2*0.707*2*pi*50*s + (2*pi*50)^2); % 5次谐波陷阱

这玩意儿专治死区效应引发的畸变，比普通低通滤波方案电流THD降低15个百分点。

最优电压矢量选择（图五）有个反常识现象——60%情况下选的是次优矢量。后来发现是预测时域设2步导致的，但反而换来了更平滑的转矩过渡（图三）。有时候看似不完美的选择，反而是动态性能的最优解。

整套算法在i7-10750H上跑实时仿真，CPU占用率稳定在83%。要是用真DSP，中断服务程序里得塞进状态观测、矢量预测、死区补偿三个子模块，代码量控制在500行以内才能不爆内存。下次打算试试三电平拓扑，到时候估计得祭出八矢量合成的大招了。
