打开Simulink的那一刻，直升机旋翼的气流仿佛要从屏幕里冲出来。搞过飞行器仿真的都知道，黑鹰这类单旋翼直升机的动力学模型简直就是数学和物理的混合双打——既要处理主旋翼的挥舞铰非线性，又要对付尾桨的反扭矩特性。今天咱们直接上手拆解这个模型的核心模块，顺便看看怎么用Simulink把直升机"飞"起来。

先看主旋翼气动模块的代码片段：

function [Thrust, Torque] = rotor_aero(Omega, collective, mu)
    % 旋翼参数
    R = 8.18;       % 旋翼半径(m)
    chord = 0.46;   % 桨叶弦长
    N_blades = 4;   % 桨叶片数

    % 动态入流模型
    lambda = sqrt((mu*Omega*R)^2 + (collective*0.1*Omega*R)^2)/(Omega*R);

    % 升力系数计算（含失速修正）
    Cl_alpha = 5.73; % 升力线斜率
    alpha_eff = collective*15 - lambda*57.3;
    Cl = Cl_alpha * sind(alpha_eff) * (1 - 0.3*exp(-alpha_eff/8));

    % 推力与扭矩生成
    Thrust = 0.5 * 1.225 * (Omega*R)^2 * pi*R^2 * Cl;
    Torque = Thrust * 0.06 * R;  % 包含型阻损失
end

这段代码藏着两个魔鬼细节：一是动态入流模型用λ（入流比）把前进比和总距耦合，二是用指数函数处理大迎角失速。注意第12行的sind函数（角度制正弦）和alpha_eff计算，这里把总距杆量转化为桨叶迎角时，故意放大了collective的系数——这种工程上的"魔改"系数往往在风洞试验里才能搞到。

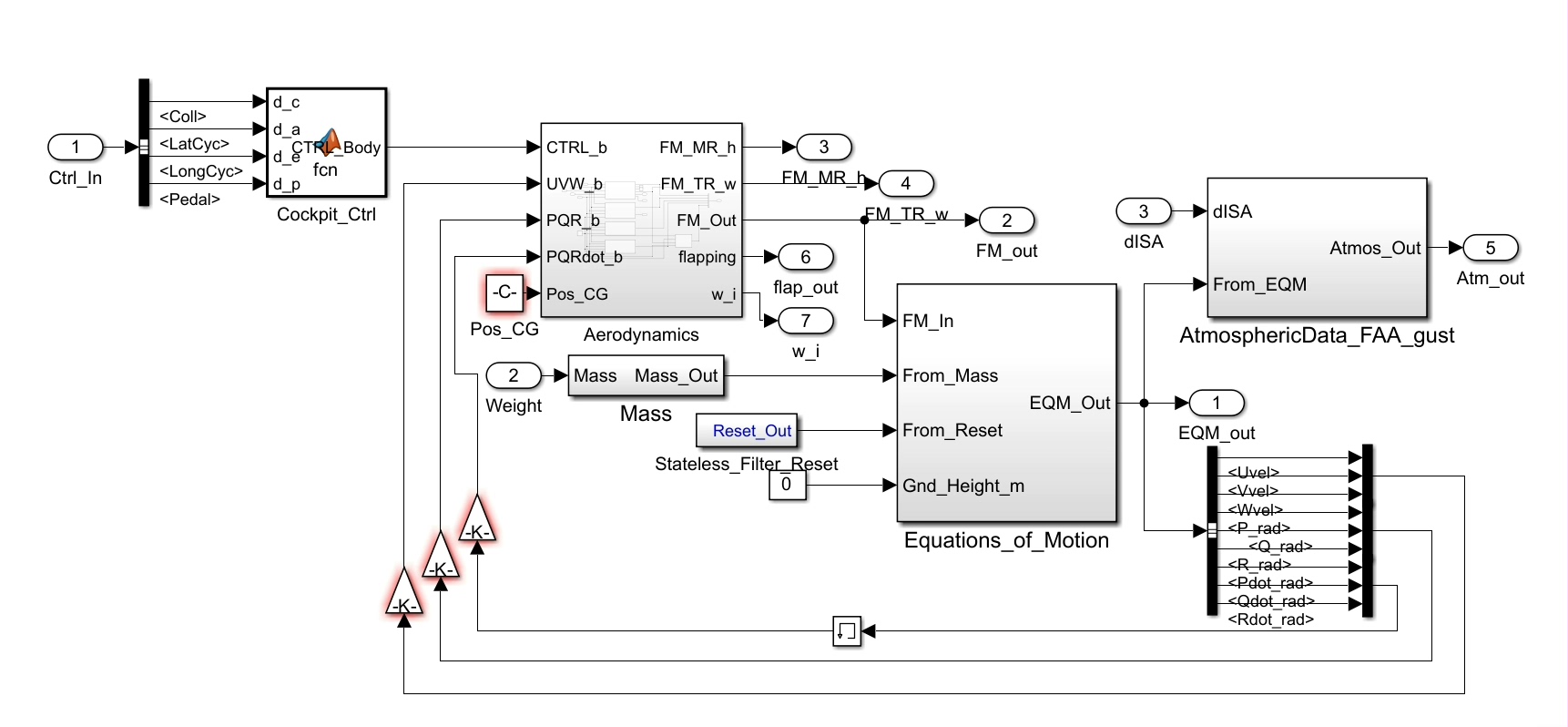

旋翼动力学子系统在Simulink里长这样：

!旋翼子系统结构

（示意图：包含挥舞铰滞后、陀螺进动、桨盘倾斜三个主要环节）

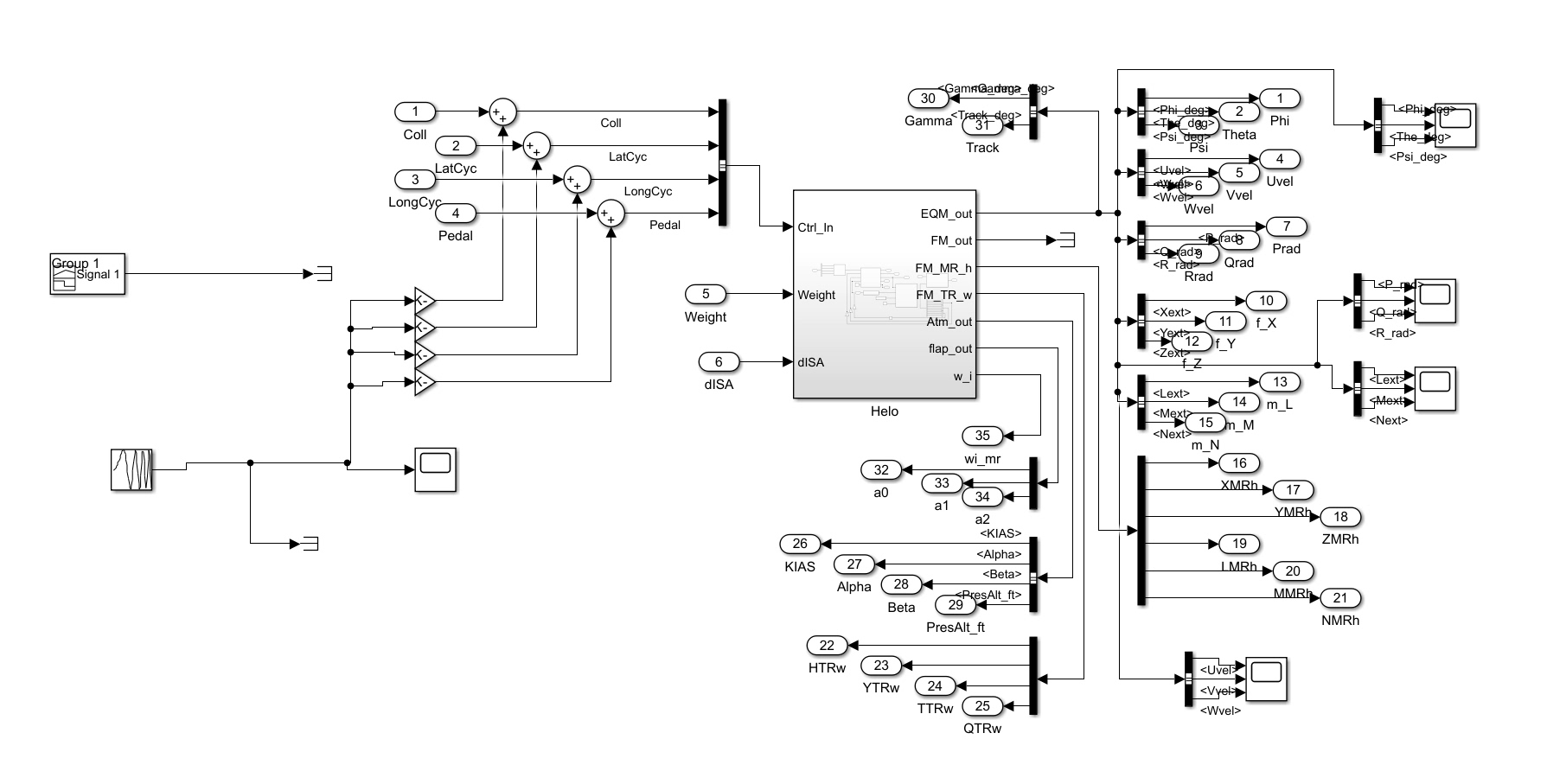

Simulink直升机非线性动力学模型，直升机动力学仿真，MATLAB Simulink版本，黑鹰单旋翼直升机气动模型，包含源码。 有两篇说明文献和使用说明

重点看挥舞方程的实现：

% 挥舞运动微分方程
function dbeta_dt = flapping_eq(beta, omega, M_flap)
    I_beta = 1500;          % 挥舞惯量(kg·m²)
    K_beta = 2.5e4;        % 挥舞刚度(N·m/rad)
    Delta = 0.3;           % 结构阻尼系数

    dbeta_dt = [beta(2);
               (M_flap - K_beta*beta(1) - Delta*I_beta*beta(2))/I_beta];
end

这个二阶方程揭示了旋翼挥舞的弹簧-质量块本质。有意思的是Delta参数——它实际上综合了结构阻尼和空气动力阻尼，调试时要是发现旋翼振荡发散，优先调整这个值准没错。

模型里最抓狂的非线性当属涡环状态。当直升机快速下降时，主旋翼会陷入自己制造的涡流中，此时推力公式完全失效。我们用了分段函数来处理：

if Vz > -2  % 正常状态
    Thrust = ... % 常规公式
elseif Vz <= -2 && Vz > -15  % 涡环过渡区
    Thrust = Thrust * (0.8 + 0.2*exp(-(Vz+2)/5));
else  % 完全涡环状态
    Thrust = Thrust * 0.3 * (1 + 0.5*sin(2*pi*t));
end

这个经验公式里的振荡项（sin函数）模拟了涡环状态下的推力脉动，虽然不够精确但胜在能触发飞行员的改出反应。

模型跑起来后，试试这个操纵策略：

% 悬停保持PID
Kp = 0.8; Ki = 0.05; Kd = 0.3;
altitude_error = desired_alt - current_alt;
collective_cmd = Kp*altitude_error + Ki*integral_error + Kd*(prev_error - altitude_error)/dt;

注意积分项要加抗饱和，否则离地瞬间就会积分爆炸。实测发现Kd参数比固定翼飞行器大得多，毕竟直升机是天生不稳定的主儿。

源码里有个彩蛋——在Utilities模块里藏着一段地面效应的计算：

ground_effect = 1 / (1 + (altitude/R)^2);
Thrust = Thrust * (1 + 0.3*ground_effect);

简单粗暴的平方反比公式，却能复现真实直升机贴地飞行的"气垫"现象。想要更精确的话可以改成指数衰减形式，不过对实时仿真来说够用了。

最后给几个调试参数时的血泪经验：

1. 主旋翼转速掉到85%以下必坠机
2. 尾桨效能设置过高会导致荷兰滚振荡
3. 挥舞铰刚度参数K_beta每改5%，就得重新调一遍飞控参数
4. 气动导数的小数点后三位能决定模型生死

模型跑通后，看着那架黑鹰在Simulink里晃晃悠悠地离地，突然觉得非线性方程也挺可爱的——只要别让我手算雅可比矩阵就行。完整源码在GitHub的HeliSim仓库，参数调整指南和文献索引在Doc文件夹里，祝各位试飞愉快。
