基恩士KV5500程序 基恩士KV5500，威伦通触摸屏，搭载KL-N20V.远程IO模块，KV-MC02V凸轮定位模块，KV-L2*V串行通信模块 全自动锂电池注液机 伺服轴进行位置控制，等经典应用，与雅马哈四轴机械手串行通信控制，电子秤通信控制，单工位单动调试模式程序，全自动模式，触摸屏与PLC交互控制页面功能，设备报警程序，注液泵控制程序，自动补液控制，一级罐，二级罐控制。 涵盖人机故障记录功能，产量统计功能 st+梯形图编写，注释齐全。

基恩士KV5500在锂电池注液机的控制系统中堪称"六边形战士"，这套控制器配合威伦通触摸屏，把伺服定位、机械手联控、精密注液这些硬核需求拿捏得稳稳的。咱们今天就拆解几个核心模块，看看工业自动化现场的真实代码长啥样。

伺服轴的精准定位是注液机的命门。比如注液针需要以0.1mm精度插入电池壳体，用ST语言写的位置指令简洁有力：

MC_MoveAbsolute(
    Axis := Axis1,          // 伺服轴对象
    Position := 150.0,      // 目标位置(mm)
    Velocity := 200.0,      // 运行速度
    Acceleration := 1000.0, // 加速度
    Deceleration := 1000.0, // 减速度
    Execute := TRUE);

这段代码藏在状态机的条件判断里，配合KV-MC02V凸轮模块的电子凸轮曲线，能实现毫米级精准的往复运动。调试时发现加速度参数设置不当会导致机械抖动，最后通过在线示波器功能调整到最优值。

基恩士KV5500程序 基恩士KV5500，威伦通触摸屏，搭载KL-N20V.远程IO模块，KV-MC02V凸轮定位模块，KV-L2*V串行通信模块 全自动锂电池注液机 伺服轴进行位置控制，等经典应用，与雅马哈四轴机械手串行通信控制，电子秤通信控制，单工位单动调试模式程序，全自动模式，触摸屏与PLC交互控制页面功能，设备报警程序，注液泵控制程序，自动补液控制，一级罐，二级罐控制。 涵盖人机故障记录功能，产量统计功能 st+梯形图编写，注释齐全。

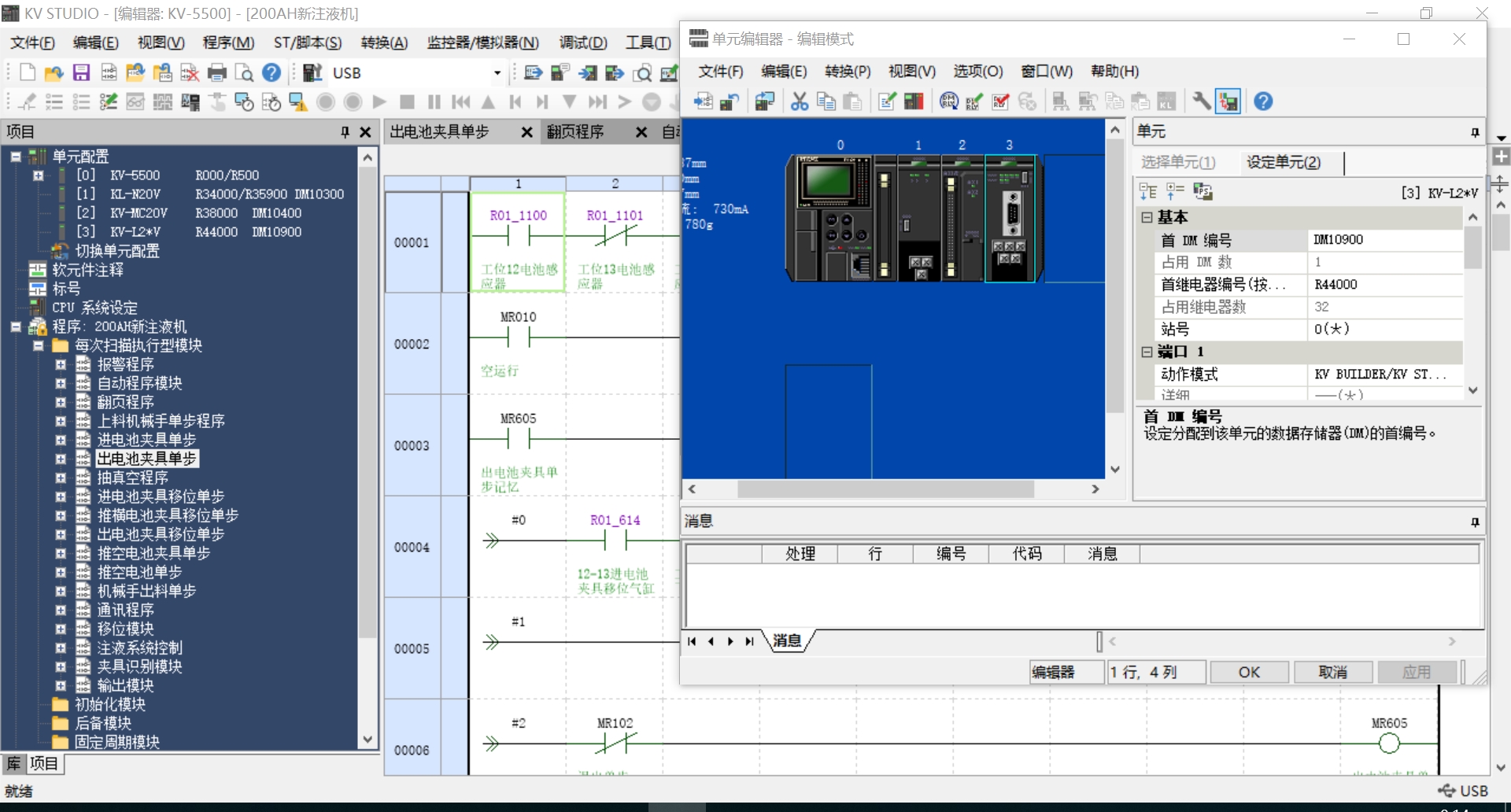

雅马哈机械手的控制最考验通信功底。KV-L2V模块的串口配置窗口藏着魔鬼细节：

|--[COM_SET]--|--[CH1:9600,8,N,1]--|
|              |--[协议:自定义]---------|

通信帧得严格对应机械手的控制协议，实测发现机械手返回的ACK信号有50ms延迟，于是用梯形图的TON定时器做了个通信超时保护：

|--[X0]--[TON T37 K50]--|--[报警触发]--|

注液泵的控制程序堪称工艺秘籍。通过模拟量模块实时读取电子秤数据，PID控制算法动态调整注液量。有意思的是当检测到注液量连续三次超差时，会自动触发补液程序：

IF (Weight_Actual < Weight_Set - Tolerance) THEN
    ErrorCount := ErrorCount + 1;
    IF ErrorCount >= 3 THEN
        AutoRefill := TRUE;
    END_IF
END_IF

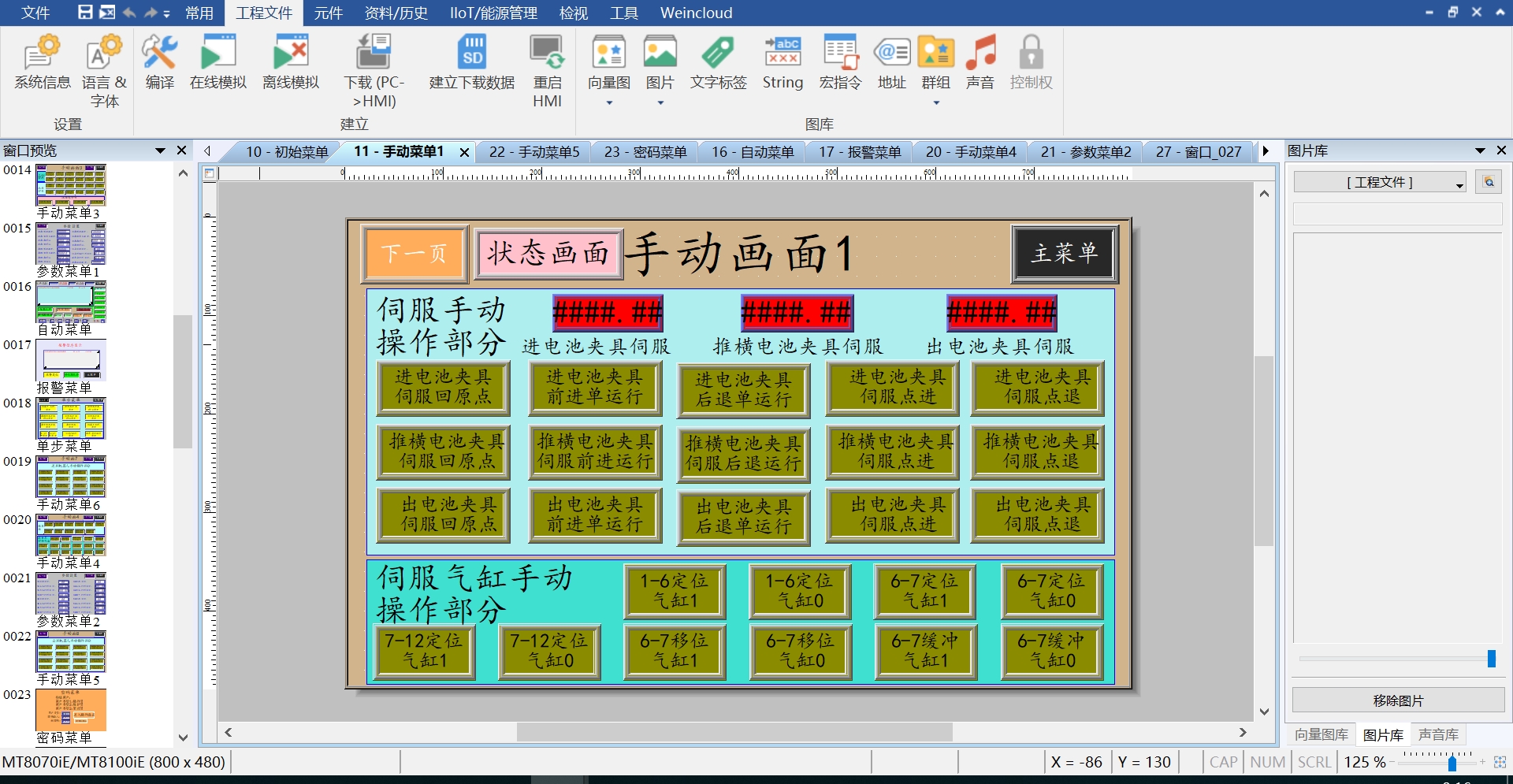

触摸屏上的配方管理系统藏着小心机——用多层级密码保护工艺参数。HMI的按钮地址直接映射到PLC的DB块，比如"注液压力设定"对应DB10.DBD24这个地址，修改时自动触发浮点数校验程序。

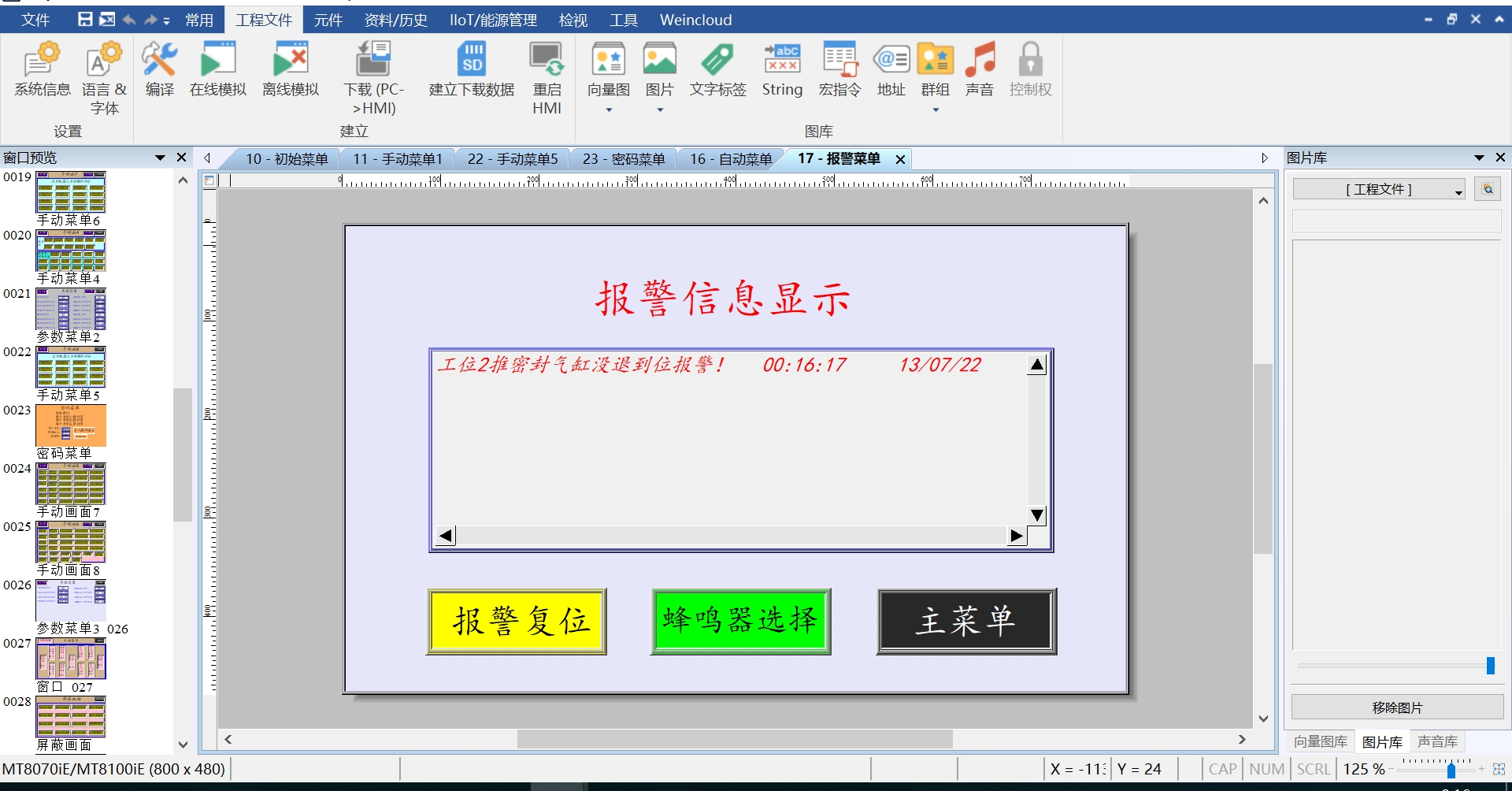

故障记录功能用了个取巧的FIFO队列，最新20条报警信息循环存储在D区。梯形图的移位指令配上时间戳，运维人员扫一眼就能定位问题：

|--[报警触发]--[FIFO_WR D100, D200, K20]--|

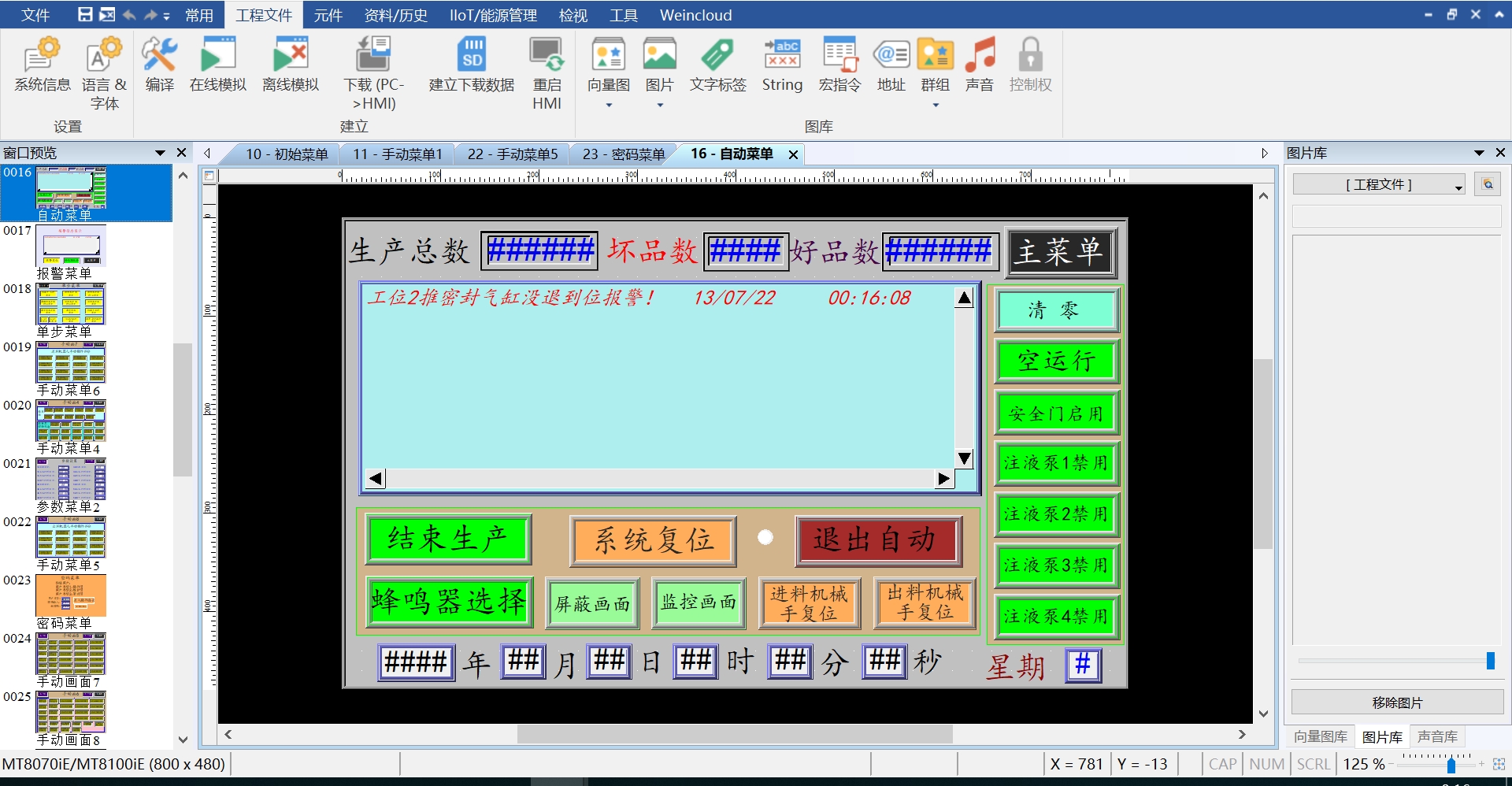

产量统计玩了个数字魔术：用高速计数器记录伺服轴完成次数，换算成产量后自动生成班次报表。触摸屏上的统计画面其实是个伪装成饼图的环形计数器，底层是ST语言写的算术函数。

这套系统最骚的操作当属自动补液逻辑——当二级罐液位低于阈值时，不仅会触发补液阀，还会动态调整当前注液速度，保证补液期间的生产不中断。凌晨三点的调试现场，看着注液泵和补液阀的完美配合，终于明白什么叫"工业自动化版的琴瑟和鸣"。
