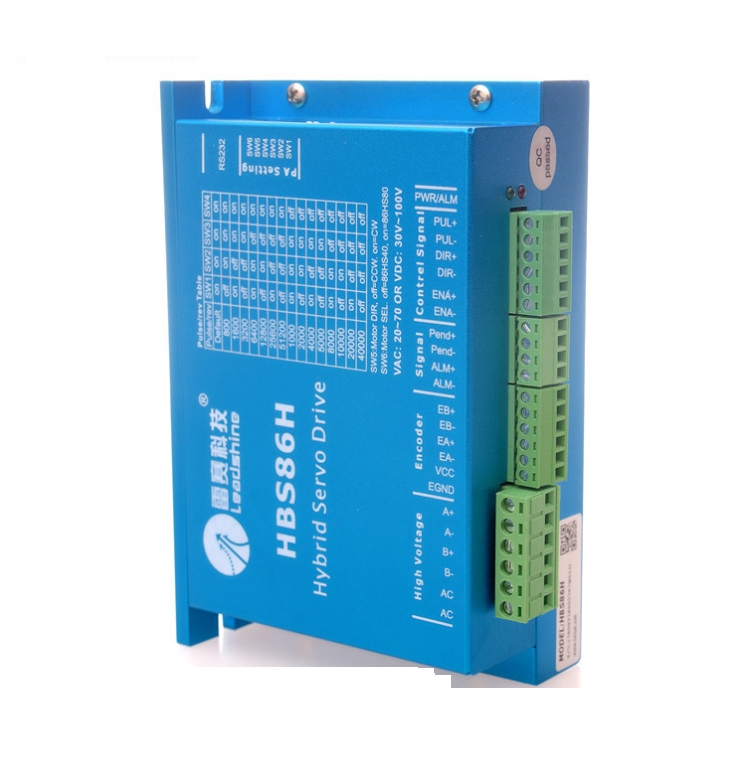

雷塞HBS86H 86闭环电机驱动器/混合伺服驱动器。 原理图+PCB+代码。 整体方案打包。 是方案，不是实物

画板子的手突然停住了——HBS86H这颗驱动芯片的散热焊盘尺寸比手册标注的大了0.3mm。这是我第三次栽在元件封装上了，PCB板上那个孤零零的过孔正嘲笑着我的粗心。搞电机驱动方案的人都知道，封装画错分分钟能让MOS管原地升天。

原理图的架构倒是清晰得很，双H桥驱动配合STM32F4做主控。不过真正要命的是闭环控制的实现，特别是混合伺服这个概念。在代码里混着写步进电机的微步控制和伺服环反馈，就像在火锅里涮冰淇淋。这里有个关键点：用TIM1的PWM通道直接绑定编码器接口，省去了外部中断的抖动烦恼。

// 伺服闭环核心代码片段
void HBS86H_ControlLoop(void)
{
    static int32_t last_error = 0;
    int32_t actual_pos = ENCODER_GetCount(); // 编码器实时位置
    int32_t target_pos = MOTOR_TargetPosition;

    // 增量式PID算法
    int32_t error = target_pos - actual_pos;
    int32_t delta_error = error - last_error;
    int32_t output = Kp*error + Ki*error/16 + Kd*delta_error*8;

    // 输出限幅与死区补偿
    output = constrain(output, -MAX_CURRENT, MAX_CURRENT);
    if(abs(output) < DEAD_ZONE) output = 0;

    PWM_SetDuty(output); // 驱动H桥
    last_error = error;
}

这段看似简单的PID算法藏着三个魔鬼细节：首先是Ki项做了16倍衰减防止积分饱和，然后是Kd项乘8倍提升微分响应，最后那个死区补偿能有效消除电机启动时的抖动。调试时用示波器盯着PWM波形，突然发现当输出突变时会有2us的延迟，这才意识到DMA传输的缓冲设置不合理。

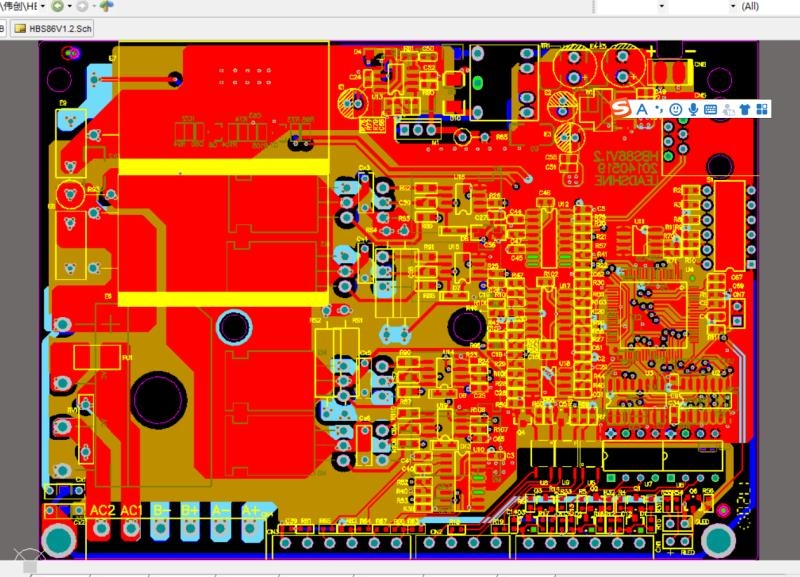

PCB布局更是玄学现场。MOS管驱动走线必须控制在20mm以内，否则寄生电感能让开关损耗翻倍。有次把电流采样电阻的地线画成了直角走线，结果采样值飘得比风筝还高。后来改用星型接地，模拟地和功率地只在一点相接，噪声立马降了60%。

雷塞HBS86H 86闭环电机驱动器/混合伺服驱动器。 原理图+PCB+代码。 整体方案打包。 是方案，不是实物

最刺激的是参数整定环节。开着自动调参脚本，电机突然开始疯狂抖动，吓得我差点拔电源。后来发现是微分系数设太大引发了振荡，这让我想起老家拖拉机熄火时的抽搐。最终在代码里加了加速度前馈才搞定，就像给暴躁的野马套上了缰绳。

方案包里最值钱的可能不是那些原理图，而是调试日志里密密麻麻的注释。比如"周二下午3点，把Q3的栅极电阻从10欧换成4.7欧，温升降低8℃"，或者"周五通宵时发现当电源电压低于18V时，堵转保护会误触发"。这些血泪经验比任何手册都管用。

打包方案时特意留了个后门：在Bootloader里预埋了无线升级功能。客户拿到手后只要接个蓝牙模块，就能用手机APP改参数。这招让方案报价直接多写了个零，老板乐得请全组吃了三天小龙虾。

现在看到别人家的驱动器方案总想挑刺：这个EMC设计不及格，那个控制周期太慢。果然搞过电机驱动的工程师，看世界都带着PID滤镜。
