凌晨三点的车间里，五台伺服电机突然开始跳机械舞——这不是灵异事件，而是我刚调试完的S7-1200五轴控制系统在撒欢。这套系统最骚的操作在于把脉冲控制玩出了花，今天咱们就掰开揉碎了聊聊怎么用结构化编程让伺服轴乖乖听话。

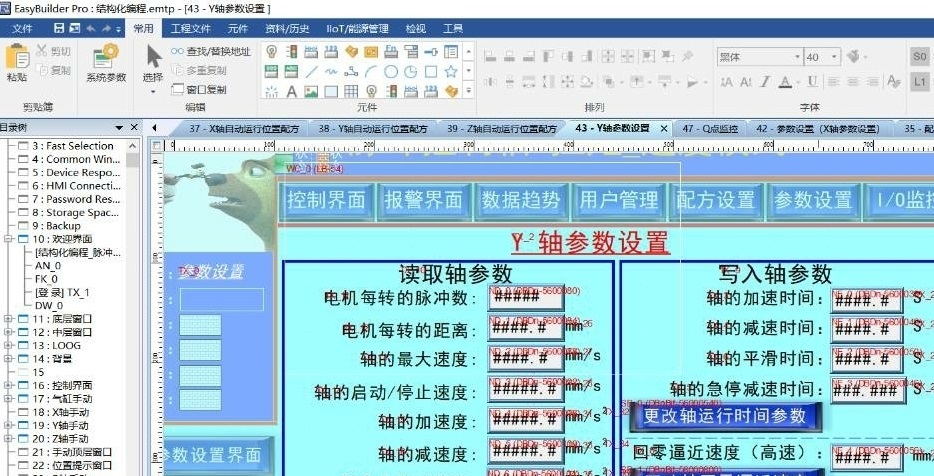

硬件架构简单粗暴：1215C CPU带三个SM1223数字量扩展，五台伺服驱动器通过PTO脉冲线直连PLC。重点在于每个轴的参数配置，在博途里给Axis1到Axis5分别建好工艺对象，脉冲输出记得勾选"启用绝对位置"（这玩意儿后面断电保持有大用）。

核心程序藏在FC42里，我管它叫"轴操控魔盒"。看这段手动模式代码：

//FC42手动模式处理
IF #手动使能 THEN
    #伺服使能[%DB301.DBX0.0] := TRUE;  //激活驱动器
    CASE #手动方向 OF
        1: MC_MoveVelocity(Axis:=Axis1, Velocity:=200.0);  //正转
       -1: MC_MoveVelocity(Axis:=Axis1, Velocity:=-150.0); //反转带刹车
    END_CASE;
    IF #点动按钮 THEN  //寸动模式
        MC_MoveJog(Axis:=Axis1, JogForward:=TRUE, Velocity:=100.0);
    END_IF;
END_IF;

这坨代码里藏着三个彩蛋：速度模式直接调用MCMoveVelocity，点动用的是带软限位的MCMoveJog，伺服使能信号绑定到DB块地址方便批量操作。注意那个-150的速度值，负号不只是方向标记，还关联着驱动器的动态制动参数。

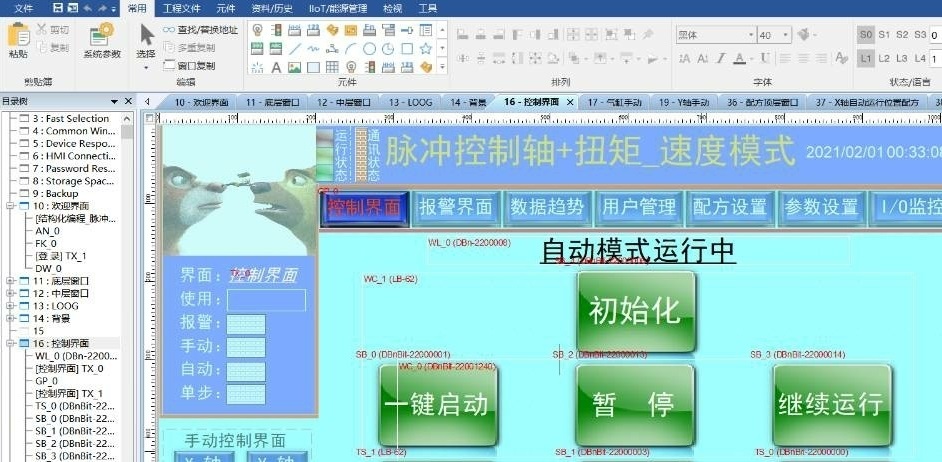

自动运行时的骚操作更带劲，特别是暂停续跑功能。当急停触发时，程序会瞬间抓取当前坐标：

MC_ReadParam(Axis:=Axis1, Parameter:=DB301.CurrentPos, Value=>#TempPos);

然后把这个#TempPos塞进Retain型变量里，恢复运行时直接调用MC_MoveAbsolute把轴怼回原位，整个过程行云流水，完全不像某些PLC还得重新找原点。

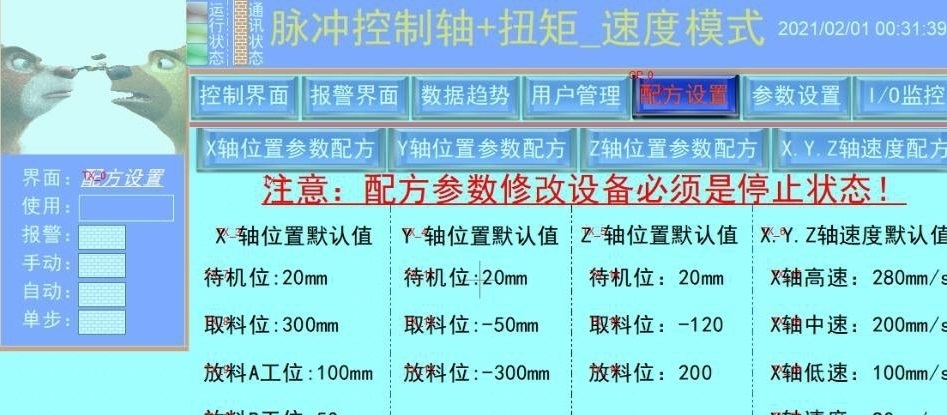

S7-1200西门子控制5轴伺服程序案例。 1.PTO伺服轴脉冲定位控制功能应用+速度模式应用+扭矩模式应用。 2.程序为结构化编程,每一功能为模块化设计,具有一个项目都有的功能:自动_手动_单步_暂停后原位置继续运行_轴断电保持_报警功能_气缸运行及报警. 3.每个功能块可以无数次重复调用，可以建成库，用时调出即可！ 4.伺服不光脉冲控制同时使用了速度模

扭矩模式在装配场景是真香。当需要精准压装时，切换模式就像换裤子一样简单：

IF #模式切换 THEN
    MC_ChangeDynamic(Axis:=Axis3, Velocity:=50.0, Torque:=3.0);
    WHILE NOT #扭矩到达 DO
        MC_ReadParam(Axis:=Axis3, Parameter:=DB303.ActualTorque);
    END_WHILE;
    MC_Halt(Axis:=Axis3);  //到达设定扭矩急停
END_IF;

这个代码块实现了从位置控制到扭矩控制的无缝切换，扭矩值直接从驱动器的%MD地址映射过来，3.0Nm的设定值足够把螺丝拧出火星子。

报警处理更是个技术活儿，每个轴都有专属的故障字典：

CASE #Axis_Alarm OF
    16#7001: #报警文本 := '过载保护触发';
    16#7002: #报警文本 := '编码器抽风';
    16#7003:
        #报警文本 := '使能未就绪';
        #复位流程 := 1;  //需要重新上使能
    ELSE
        #报警文本 := '未知故障';
END_CASE;

这可不是普通的错误代码翻译机，带状态记忆的报警处理能自动记录故障发生时的位置、速度、电流值，配合HMI上的趋势图，故障排查比福尔摩斯破案还快。

项目里最牛逼的设计是模块复用——所有功能块都做成带接口的IP保护块。当要新增第六个轴时，只需要：

1. 复制Axis1的DB块改名为Axis6
2. 在OB1里插入FC42(Axis:=Axis6, DB_Link:=DB306)
3. 把HMI上的轴选择变量从5改成6

整套程序像乐高积木一样随意拼接，去年给隔壁厂改八轴系统时，我只花了喝杯奶茶的时间就移植完毕。这种结构化编程的魅力就在于，看似复杂的五轴协同，拆开来看都是重复的标准化模块在跳集体舞。

最后说个血泪教训：千万别在扭矩模式下手动转动电机轴！上次调试时小弟手欠转了下联轴器，结果驱动器直接报过载，吓得我差点把急停按钮拍进PLC里。后来加了段保护代码，检测到手动干预立即切到速度模式，这才保住伺服电机的晚节。
