一、PWM

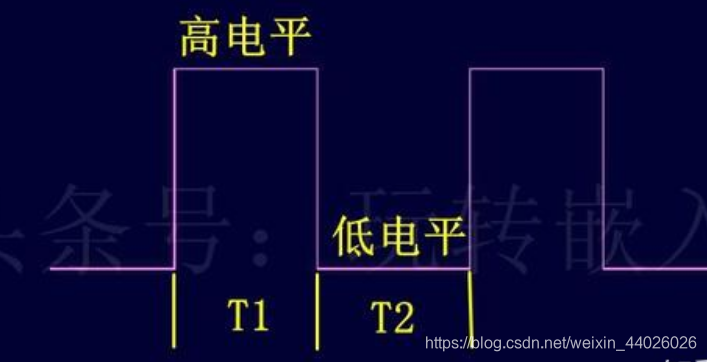

所谓PWM,就是脉冲宽度调制技术,其具有两个很重要的参数:频率和占空比。频率,就是周期的倒数;占空比,就是高电平在一个周期内所占的比例。PWM方波的示意图如下图所示。

在上图中,频率F的值为1/(T1+T2),占空比D的值为T1/(T1+T2)。通过改变单位时间内脉冲的个数可以实现调频;通过改变占空比可以实现调压。占空比越大,所得到的平均电压也就越大,幅值也就越大;占空比越小,所得到的平均电压也就越小,幅值也就越小,动图演示如图所示。

当占空比D=0时,电机端电压为0,电机停转。当D=0.5时,电机端电压有效值等效为电池电压的一半,电机以中等速度旋转。当D=1时,电机端电压等于电池电压,电机全速旋转。
L298N电机驱动:
通过单片机输出PWM控制使能端进而控制直流电机的转速,实现前进、后退、转弯

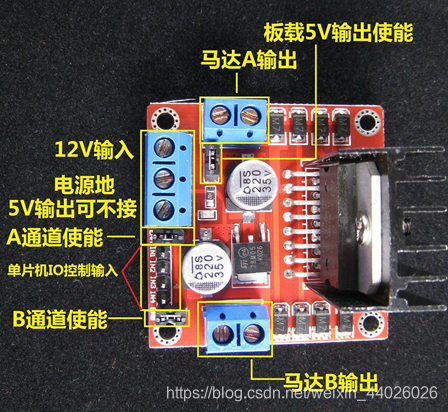

引脚的接法如下。
1.电源部分
12v power : 接 7~12 v 直流电源。
Power GND : 接地口。
5v power: 这个需要接GPIO 口 的 5v 输出接口。
2.输入部分
A Enable : 接 GPIO 口。电机 A 使能和 PWM 调速。
Logic Input : 接 4 个 GPIO 口。上面两个脚 Input1 、Input2 (靠近 A Enable )控制电机 A;下面两个脚 Input3、Input4 (靠近 B Enable)控制电机 B。
B Enable : 接 GPIO口。电机 B 使能和 PWM 调速。
3.输出部分:
Output A : 接电机 A 。
Output B : 接电机 B 。
总结一下就是 A Enable 、Input1、Input2 控制电机 A 的运行,B Enable、Input3、Input4 控制电机 B 的运行。
A 电机是指左边的电机,B 电机是指右边的电机。这里我们一边同时接两个电机。

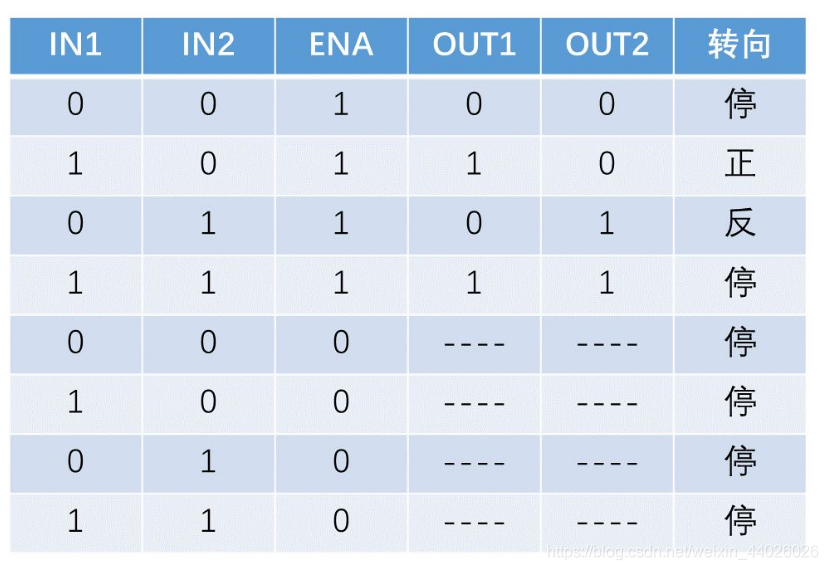

如何控制的呢? 下面是对电机 A 进行控制的真值表。

按照真值表的指示,给各个接口施加相应的高低电平,电机就可以工作了。
