1. Cortex-A9 处理器性能评估

Zynq-7000 系列（如 XC7Z020/030/045）集成双核 Cortex-A9，典型主频 1 GHz，性能基准：

• 理论性能：单核约 2.5 DMIPS/MHz，双核峰值约 5000 DMIPS
• 浮点性能瓶颈：未优化时，纯 CPU 运行 ICP/LOAM 类算法，实时处理能力在 5–10 万点/秒

关键优化技术：NEON SIMD

NEON 是 ARMv7-A 下的 128 位 SIMD 扩展，用于提升浮点密集型点云处理性能。

• 硬件支持：Zynq-7000 SoC 集成 NEON 单元，GCC 编译时添加 -mfpu=neon -mfloat-abi=hard 即可启用
• 加速原理：NEON 将多个浮点数（如 4 个单精度）打包到 128 位向量寄存器，通过一条指令并行加法/乘法，减少指令周期。实测在坐标转换和滤波上可获 8 倍以上性能提升

2. 不同复杂度算法的算力需求分析

下表展示 30 万点/秒数据流下，不同算法在双核 Cortex-A9（启用 NEON）上的 CPU 占用率和可行性。

中度算法（如 Crosstalk 剔除）是 CPU 消耗大户。中断处理、任务抢占和 L2 Cache 争用在多个高优先级任务并发时，会导致瞬时峰值，带来延迟抖动甚至丢帧风险。

3. FPGA (PL) 加速方案与 PS-PL 协同设计

当 CPU 性能不足时，利用 PL 进行硬件加速，实现 PS 与 PL 的协同处理。

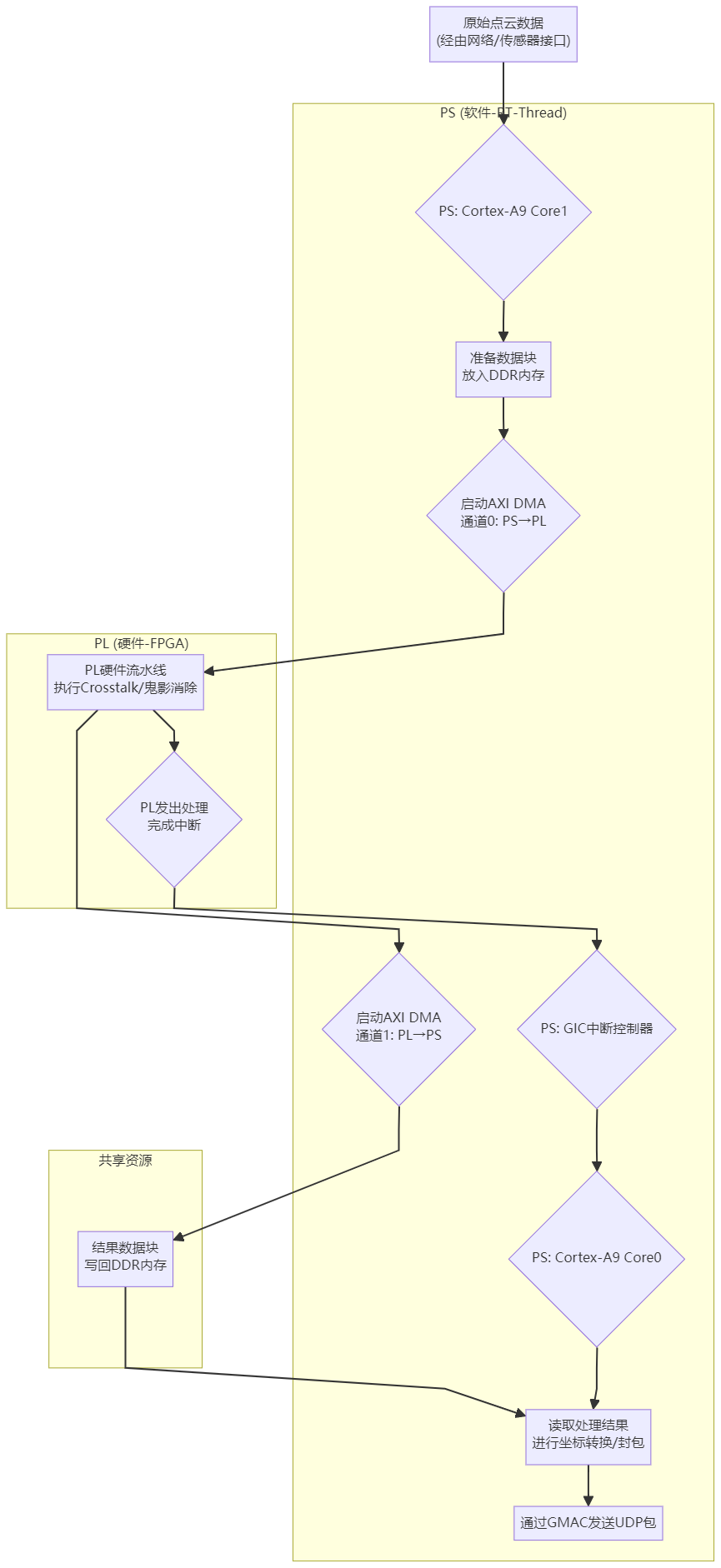

PS-PL 协同工作流程

DMA/AXI 数据流配置建议

• 核心 IP：AXI DMA，连接 PS 内存（AXI4）和 PL 数据流（AXI4-Stream）
• 数据通路：PS → AXI DMA → PL → AXI DMA → PS
• DMA 配置：
  • 双通道模式
    • 通道0 (MM2S)：DDR 原始点云→PL
    • 通道1 (S2MM)：PL 结果→DDR
  • 传输模式：中断模式，PL 完成后发中断，避免 CPU 轮询
  • 突发长度：128 字节或更高，提高 DDR 带宽利用率

4. 多核软件架构与任务分配

在双核 Cortex-A9 上运行 RT-Thread SMP，通过线程亲和性优化任务分配。

RT-Thread SMP 支持

RT-Thread 已为 Zynq-7000 提供 SMP 支持，启用 RT_USING_SMP 后，SCU 自动保证缓存一致性。

推荐任务绑定策略

使用 rt_thread_control() 设置 RT_THREAD_CTRL_BIND_CPU，将相关任务绑定到指定核心，降低切换开销、提升缓存命中率。

5. FPGA 资源评估：电机控制与点云去噪处理

典型资源消耗对比：

• 电机控制逻辑资源低，仅需少量 BRAM 存系数，DSP 用于乘加
• Crosstalk 剔除和鬼影滤波流水线用 DSP 计算，LUT 生成地址和状态机，BRAM 存滑动窗口或掩码
• 三者合计占用约 11% LUT、20% DSP、14% BRAM，为后续扩展保留空间

5.1 关键结论

• PL 资源富余，即使增加滤波精度或更复杂电机控制，仍有 > 75% 空间
• 并行流水线将每点延迟稳定在纳秒–微秒级，满足实时要求
• 建议用 HLS 封装公共算子，结合 AXI4-Stream DMA，快速生成可复用硬件模块

6. 核心结论

针对 Zynq-7000 双核 Cortex-A9 是否能实时处理 30 万点/秒点云：

1. 轻量级处理：可行，启用 NEON 后 CPU 占用 < 15%
2. 中度处理：存在风险，CPU 占用 25%–40%，可能抖动或丢帧
3. 重度处理：不可行，ICP、特征提取、KD-Tree 等需依赖 PL 硬件加速
