1. 电机热管理基础理论与工程挑战

在现代机电能量转换领域，电机的热管理已不再是辅助性的设计考量，而是决定机器功率密度、运行效率、可靠性及使用寿命的核心要素。随着工业驱动、交通电气化（电动汽车、航空航天）及大型发电设施向更高能效和更极端工况发展，电机内部产生的热损耗成为限制性能提升的主要物理瓶颈。本文将首先从热力学与材料科学的角度，深入剖析电机热产生的机理、热传递的路径以及失效的风险，为后续详尽探讨冷却方式奠定理论基础。



公众号：机械电气电机杂谈   微信：xiamu_design

1.1 损耗产生与热源分布

电机在将电能转换为机械能（或反之）的过程中，不可避免地会产生能量损耗。根据能量守恒定律，这些损耗绝大部分以热能的形式表现出来，导致电机内部各部件温度升高。

• • 焦耳损耗（铜耗）： 这是大多数电机中最主要的热源，源于电流流过定子绕组和转子导体（如感应电机的转子导条）时产生的  损耗。随着负载转矩的增加，电流平方级增长，导致铜耗急剧上升。在低压大电流的牵引电机中，定子端部绕组往往成为温度最高的“热点”，若不加以有效冷却，将直接威胁绝缘系统的完整性。

• • 铁芯损耗（铁耗）： 包含磁滞损耗和涡流损耗，主要发生在定子和转子的铁芯叠片中。铁耗与频率的次方成正比。在高速永磁同步电机（PMSM）和航空电机中，由于极高的基频和电力电子逆变器引入的高频谐波，铁耗占比显著增加，甚至可能超过铜耗成为主要热源。

• • 机械损耗： 包括轴承摩擦损耗和风摩损耗。风摩损耗是转子在流体（空气、油或氢气）中旋转时受到的空气动力阻力。在大型汽轮发电机或高速飞轮储能电机中，转子表面速度极高，风摩损耗可能高达数兆瓦，这也解释了为何巨型发电机必须采用低密度的氢气作为冷却介质。

• • 杂散损耗： 由漏磁通在机壳、端盖及轴等结构件中感应出的涡流引起。尽管其绝对值通常较小，但由于由于发生位置的局限性，可能导致局部过热。

1.2 绝缘老化与热失效机制

电机冷却系统的首要任务是维持绝缘系统的温度在允许范围内。根据阿伦尼乌斯定律，绝缘材料的化学老化速率随温度呈指数级上升。工程经验表明，电机运行温度每超过其绝缘等级额定温度10°C，其预期寿命将缩短一半（即著名的“10度法则”）。

不同的绝缘等级对应严格的温度限制：

• • F级绝缘： 允许最高温升105K（加环境温度40°C，总限值155°C）。

• • H级绝缘： 允许最高温升125K（总限值180°C）。

一旦冷却失效，不仅绝缘层会脆化、击穿导致短路，永磁电机的磁钢也可能发生不可逆退磁，转子导条可能因热膨胀不均而断裂，轴承润滑脂可能干涸失效。因此，冷却方式的选择直接决定了电机的可靠性等级。
公众号：机械电气电机杂谈   微信：xiamu_design

1.3 传热机制与冷却路径设计

电机热路设计利用了三种基本的传热机制：

1. 1. 热传导（Conduction）： 热量从绕组铜线通过绝缘漆膜、槽绝缘纸、定子铁芯传递至机座。这是内部热路的主要瓶颈，特别是绝缘材料通常导热系数极低（约0.2-0.3 W/m·K），而铜为380 W/m·K，这种巨大的差异构成了“热阻”。

2. 2. 热对流（Convection）： 热量从机座表面或内部风道表面传递给流动的冷却介质（空气、水、油）。冷却系统的核心设计就在于提高对流换热系数（HTC），通过增加流速、改变流体性质或增加换热面积（如散热筋）来实现。

3. 3. 热辐射（Radiation）： 在全封闭自然冷却（TENV）电机中，机壳向环境的热辐射占有一定比例，但在强迫风冷或液冷电机中通常忽略不计。

接下来的章节将依据国际电工委员会（IEC）标准，对全球通用的电机冷却方式进行系统分类与详细解析。
公众号：机械电气电机杂谈   微信：xiamu_design

---

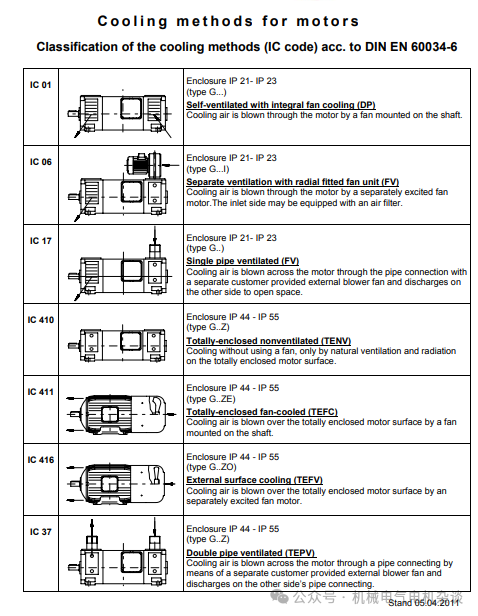

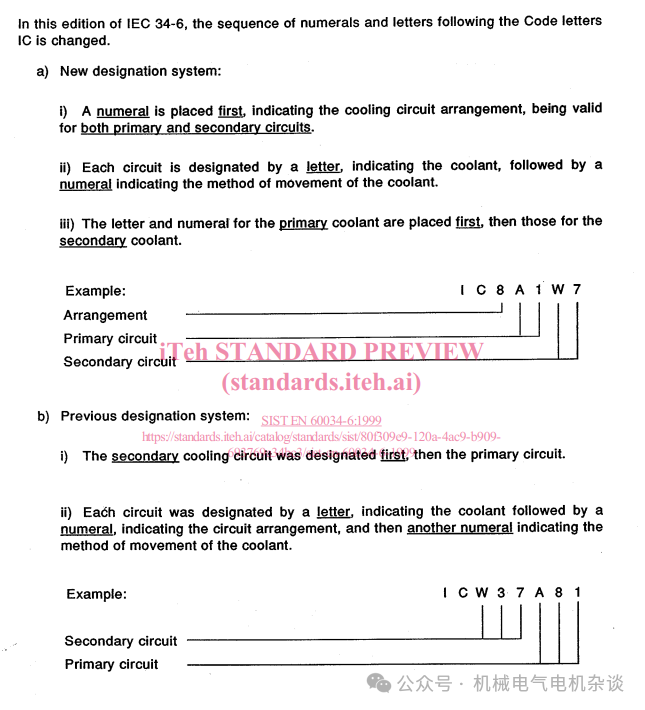

2. 国际标准解读：IEC 60034-6 冷却方法（IC代码）

为了在全球范围内规范电机冷却方式的描述，避免技术交流中的歧义，国际电工委员会制定了 IEC 60034-6 标准，即《旋转电机 第6部分：冷却方法（IC代码）》。该标准不仅定义了冷却介质的种类，还详细规定了介质的循环回路结构和驱动方式。



理解IC代码是选型和设计电机热管理系统的基础。一个完整的IC代码通常由前缀“IC”加上一系列数字和字母组成，格式为：

IC + 回路布置代码 + 初级介质代码 + 初级推动方法 + 次级介质代码 + 次级推动方法



在实际工程应用中，如果介质为空气，字母“A”通常被省略（简化标记法）。以下将对代码的各个维度进行深度解析。

2.1 第一位特征数字：冷却回路布置 (Circuit Arrangement)

这一数字描述了初级冷却介质（直接接触电机内部部件的介质）是如何循环的，以及它是否与外部环境交换。

• • 0: 自由循环（开路）

冷却介质直接从周围环境吸入电机内部，流经发热部件后直接排回环境。这种方式热交换效率最高，但防护等级最低。

• • 4: 机座表面冷却

初级冷却介质（通常是电机内部的空气）在电机内部闭合循环，通过机座表面（通常带有散热筋）将热量传递给次级冷却介质（通常是外部空气）。这是最常见的“全封闭”电机结构。

• • 6: 机上安装的热交换器

初级介质在内部闭合循环，通过一个安装在电机上方的独立热交换器（散热器）将热量传递给次级介质。常见于大型中高压电机。

• • 8: 整体式热交换器

与代码6类似，但热交换器集成在电机结构内部（如水套）。这在液冷电机中极为常见。

2.2 特征字母：冷却介质 (Coolant)

当介质不是空气时，必须明确标注：

• • A (Air): 空气（简化标记中常省略）。

• • W (Water): 水。

• • H (Hydrogen): 氢气（用于超大型发电机）。

• • U (Oil): 油（或其他介电液体）。
  公众号：机械电气电机杂谈   微信：xiamu_design

2.3 第二/三位特征数字：介质推动方法 (Method of Movement)

这一数字揭示了冷却动力来源，对于判断电机的调速特性至关重要 3。

• • 0: 自由对流

无风扇，仅依靠温差引起的热浮力驱动空气流动。

• • 1: 自循环（Self-circulation）



冷却介质由安装在电机主轴上的风扇或泵驱动。冷却能力与电机转速直接相关。

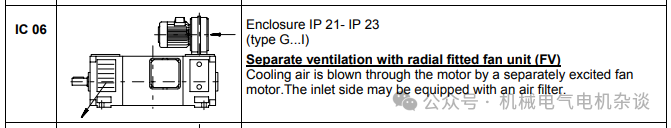

• • 6: 独立驱动（Independent component）



冷却介质由独立于主电机的设备（如自带电机的鼓风机或独立水泵）驱动。冷却能力恒定，不随主电机转速变化。

• • 8: 相对位移

依靠电机自身的移动（如车辆行驶带来的迎面风）来驱动冷却介质。

下文将结合具体应用场景，对几种最具代表性的IC代码组合进行详尽的技术分析。
公众号：机械电气电机杂谈   微信：xiamu_design

---

3. 空气冷却技术：从工业通用到高性能变频

空气冷却是目前应用最广泛、成本最低、维护最简单的冷却方式。据统计，超过90%的通用工业电机采用空气作为冷却介质。

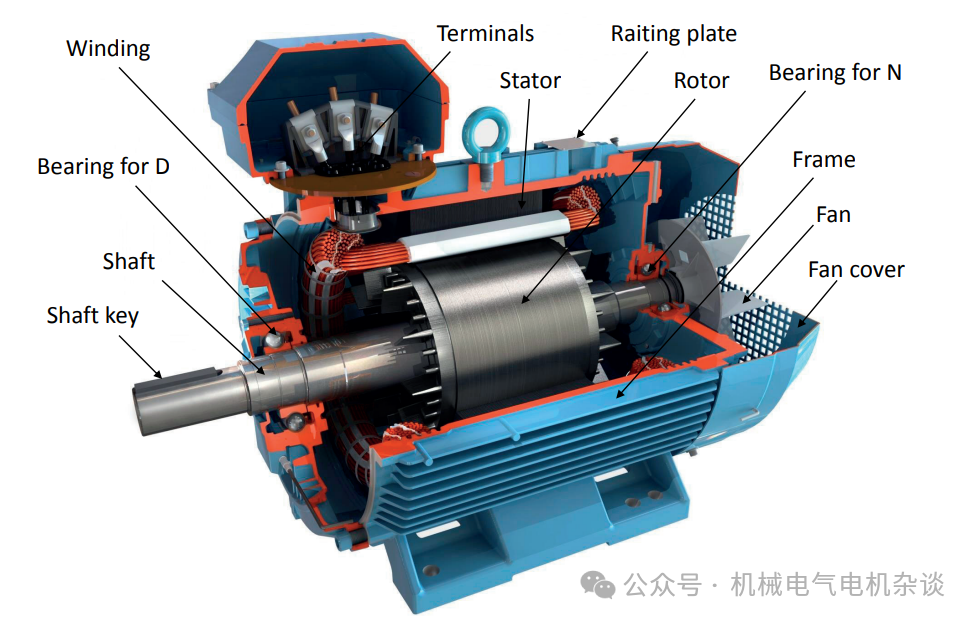

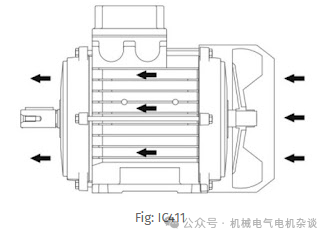

3.1 IC 411：全封闭自扇冷 (TEFC) —— 工业的“主力军”

代码解析：

• • 4: 机座表面冷却（全封闭）。

• • 1: 内部空气由转子上的风叶（或转子本体）驱动循环。

• • 1: 外部空气由主轴非驱动端（NDE）安装的风扇驱动吹拂机壳表面。



技术细节与设计考量：

TEFC电机是恶劣工业环境下的标准配置。其核心优势在于防护等级高（通常为IP54/IP55），能有效阻挡粉尘和喷水进入电机内部。

• • 热传递路径： 定子热量  定子铁芯  机壳内壁  机壳散热筋  外部强迫气流。

• • 散热筋优化： 机壳外部铸造有纵向散热筋，旨在增加换热面积。现代设计中，散热筋的形状、间距经过流体动力学（CFD）优化，以防止灰尘积聚并降低风噪。在纺织行业，还会采用特殊的宽间距或垂直散热筋以防棉絮堵塞。

• • 风扇特性： 传统TEFC电机采用径向叶片风扇，具有双向旋转能力，但效率较低且噪音较大。高效电机常采用后倾式翼型风扇，具有方向性，但风量更大、噪音更低。

局限性：

TEFC电机的“阿喀琉斯之踵”在于其冷却能力与转速的强耦合。根据风机定律，风量与转速成正比，而风压与转速平方成正比。当使用变频器（VFD）在低频（如20Hz以下）驱动电机时，主轴转速下降导致风量急剧减少，而如果是恒转矩负载，电机的发热量却并未减少。这会导致电机过热烧毁。

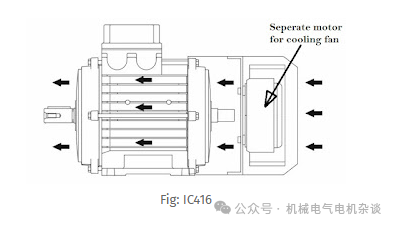

3.2 IC 416：全封闭强迫通风 (TEFV) —— 变频驱动的最佳搭档

代码解析：

• • 4: 机座表面冷却。

• • 1: 内部自循环。

• • 6: 外部冷却由独立鼓风机驱动。



技术优势：

为了解决TEFC低速散热差的问题，IC 416方案去掉轴头风扇，在电机尾部安装一个由独立小电机驱动的恒速鼓风机（Piggyback Fan）。

• • 恒定冷却： 无论主电机是停止、低速爬行还是高速弱磁运行，冷却风量始终保持最大值。

• • 应用场景： 这是造纸机、卷扬机、起重机及挤出机等恒转矩、宽调速范围应用的强制标准。

• • 噪音控制： 在高速运行时（>50Hz），TEFC的轴头风扇噪音会随转速急剧增加（空气动力噪声），而IC 416的独立风扇转速恒定，噪音水平可控。

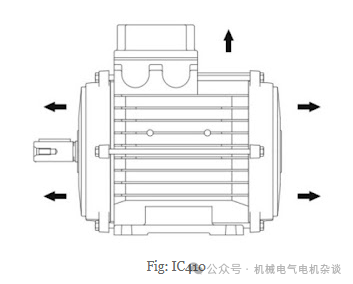

3.3 IC 410：全封闭自然冷却 (TENV) —— 静音与洁净的选择

代码解析：

• • 4: 机座表面冷却。

• • 1: 内部自循环。

• • 0: 外部自由对流（无风扇）。



应用哲学：

TENV电机完全依靠自然对流和辐射散热。

• • 过盈设计： 由于缺乏强迫风冷，TENV电机通常需要更大的机座号来提供足够的散热面积，或者通过降低额定功率（Derating）来使用。

• • 特定行业： 在食品饮料行业，风扇会吹起地面的灰尘细菌，污染生产线，因此TENV是卫生冲洗环境的首选。此外，在剧院舞台机械等对背景噪音要求极高的场所，无风扇设计也是必须的。

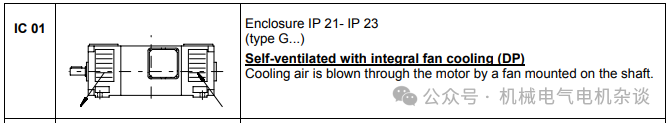

3.4 IC 01：开启式防滴 (ODP) —— 效率与环境的妥协

代码解析：

• • 0: 自由循环（外部空气直接进入绕组）。

• • 1: 自循环风扇驱动。

热效率分析：

ODP（Open Drip Proof）电机的冷却介质直接冲刷发热源（绕组端部和铁芯），没有机壳热阻，因此在相同体积下能输出最大的功率。

• • 防护短板： 其防护等级通常仅为IP23，仅能防垂直方向15度以内的滴水，完全无法防尘。

• • 现状： 曾是工业标准，但随着环境要求提高和电机小型化，现已主要局限于清洁干燥的室内机房（如HVAC压缩机房），在恶劣工业现场已被TEFC取代。

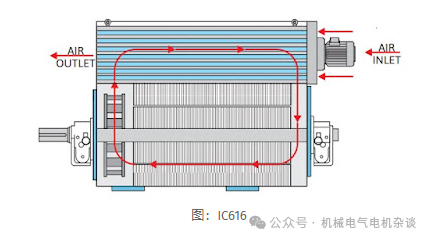

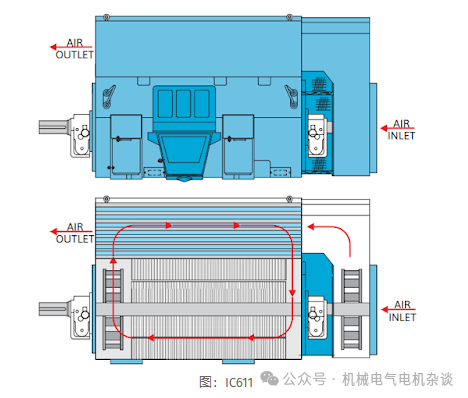

3.5 IC 611 / IC 616：空-空冷却器 (CACA) —— 高压巨兽的肺

对于兆瓦级的中高压电机，简单的肋片散热（IC 411）已无法提供足够的换热面积。此时引入了“背负式”热交换器。





• • 结构： 电机顶部安装一个巨大的箱体，内部布满铝管或钢管。内部热空气在管外流动，外部冷空气在管内流动（或反之），进行热交换。

• • 优势： 保持了全封闭结构（IP55），同时利用了巨大的换热面积处理高热负荷。

表 3.1：常用空气冷却方式对比汇总

IC 代码	俗称	冷却介质路径 (内/外)	驱动方式	典型应用场景	核心优劣势
IC 411	TEFC	封闭/表面吹拂	主轴风扇	通用泵、风机、传送带	结构简单可靠，但低速冷却差。
IC 416	TEFV	封闭/表面吹拂	独立风机	变频器驱动、恒转矩负载	全速段恒定冷却，成本略高。
IC 410	TENV	封闭/自然对流	无风扇	食品加工、纺织、剧院	超静音、无扬尘，但体积大。
IC 01	ODP	开路/直接接触	主轴风扇	室内清洁环境 (HVAC)	功率密度高，防护差，易进尘。
IC 611	CACA	封闭/热交换器	主轴风扇	高压大型电机	散热能力强，体积庞大。
公众号	机械电气电机杂谈		微信	xiamu_design

---

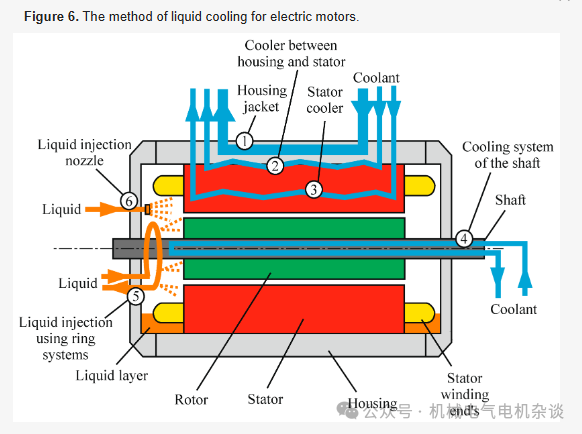

4. 液体冷却架构：突破功率密度的极限

随着电动汽车（EV）和航空电驱对功率密度（kW/kg）的要求不断攀升，空气冷却已触及物理天花板。液体的比热容是空气的4倍，导热系数是空气的20倍以上，因此液冷成为高性能电机的必由之路。



4.1 间接液冷：水套冷却 (Water Jacket)

这是目前电动汽车驱动电机最主流的冷却形式（对应IC 81W或IC 71W）。

• • 结构实现： 在定子铁芯外围设计铝制机壳，机壳内部加工有螺旋形或S形水道。冷却液（通常是50%水与50%乙二醇的混合物，WEG）在水道中流动，带走热量。

• • 热阻瓶颈： 尽管水套能有效冷却定子铁芯，但热量从铜绕组传到冷却液路径漫长：

绕组槽绝缘定子齿定子轭机壳配合面冷却液

其中，槽绝缘纸和空气隙是巨大的热阻。这导致端部绕组（End Winding）往往成为最热点，限制了电机的短时过载能力。
公众号：机械电气电机杂谈   微信：xiamu_design

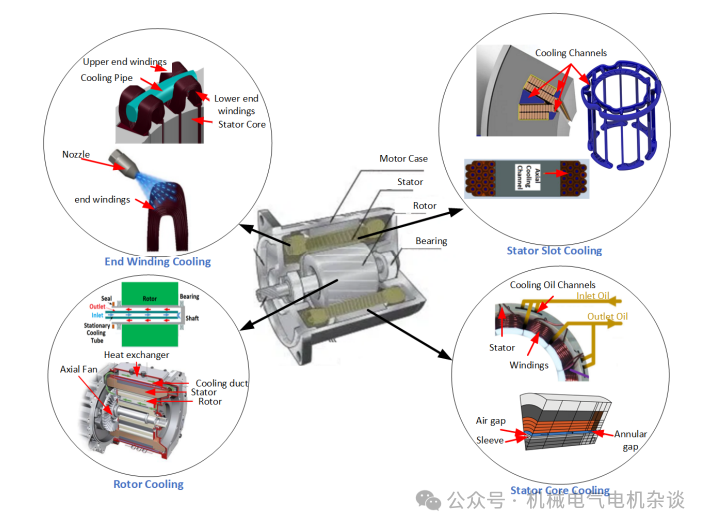

4.2 直接油冷 (Direct Oil Cooling)：下一代热管理

为了消除绝缘层和铁芯的热阻，直接油冷技术将冷却介质直接引入电机内部，与发热部件（绕组、转子）直接接触。由于水导电，必须使用具有高介电强度的油（如自动变速箱油ATF或专用变压器油）。



4.2.1 定子喷淋与甩油 (Stator Spray Cooling)

• • 机理： 在电机端盖或机壳顶部设置喷油环或喷嘴，将油直接喷射到定子端部绕组上。

• • Hairpin绕组的协同效应： 现代EV电机广泛采用发卡式（Hairpin）矩形扁铜线绕组。这种绕组端部排列整齐，间隙明确，非常利于油液渗透和油膜形成，相比传统散绕圆线，油冷效果提升显著。

• • 数据对比： 研究表明，在相同电磁设计下，直接油冷相比水套冷却，能将端部绕组温度降低18°C至50%不等，从而允许电流密度提升至30 A/mm²，连续功率密度提升至6.8 kW/kg。



4.2.2 转子轴内冷却 (Hollow Shaft Cooling)

永磁同步电机的转子磁钢对温度极其敏感。如果定子水套无法有效冷却转子，磁钢可能因过热而发生不可逆退磁。

• • 离心冷却技术： 利用空心电机轴，将冷却油通过旋转接头泵入轴内。在离心力作用下，油液通过轴上的径向孔甩向转子铁芯和磁钢，带走热量后再甩向定子端部，形成二次冷却。

• • 技术门槛： 这种技术需要复杂的动态密封设计和精密的流道加工，且必须克服高速旋转下的油液积聚和动平衡问题。

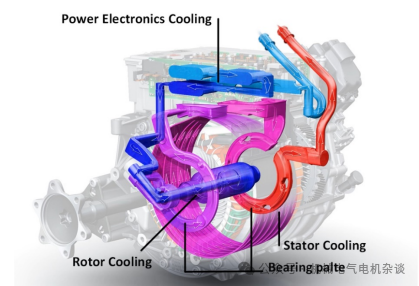

4.2.3 介质与润滑的集成

在电驱动桥（E-Axle）中，电机与减速箱集成为一体。采用直接油冷的一大优势是可以共用一种油液：既润滑齿轮轴承，又冷却电机绕组。这种“油冷+润滑”一体化设计大幅简化了系统管路，减轻了重量。

表 4.1：水冷与直接油冷技术对比

维度	机壳水套冷却 (Water Jacket)	直接油冷 (Direct Oil Cooling)
冷却介质	水-乙二醇 (WEG)	ATF油 / 介电液
接触方式	间接（通过机壳）	直接（接触绕组/转子）
定子端部冷却	差（存在热点）	优（直接喷淋）
转子冷却能力	极弱	强（可通过轴内油路）
系统复杂度	较低（成熟工艺）	较高（需滤油、泵、喷嘴）
功率密度潜力	中等 (3-5 kW/kg)	极高 (>6 kW/kg)
典型应用	早期/标准EV，工业伺服	特斯拉Model 3/Y, 保时捷Taycan, 高性能电驱

---

公众号：机械电气电机杂谈   微信：xiamu_design

5. 氢气冷却：吉瓦级发电巨兽的血液

在单机容量超过100MW甚至达到1000MW的汽轮发电机领域，空气冷却的风摩损耗将变得不可接受。氢气因其独特的物理性质，成为了超大型发电机的标准冷却介质。

5.1 氢气的物理优势

相比空气，氢气具有极佳的冷却特性：

1. 1. 低密度： 氢气密度仅为空气的1/14。风摩损耗与介质密度成正比，因此采用氢气可将转子风摩损耗降低90%以上。对于一个600MW的发电机，这意味着提高了近1%的总效率（数兆瓦的节能）。

2. 2. 高导热性： 氢气的导热系数是空气的7倍，能更有效地穿过绝缘层气隙导热。

3. 3. 高比热容： 相同质量下，氢气吸热能力是空气的14倍。

4. 4. 抗电晕： 氢气中电晕放电的起始电压更高，有利于保护高压绝缘。

5.2 密封油系统 (Seal Oil System)：安全的关键

氢气易燃易爆，必须被严格密封在发电机机壳内。然而，发电机转子轴必须穿出机壳与汽轮机相连。如何在高速旋转的轴上实现气密性密封？这就是密封油系统的核心任务。

工作原理：

• • 油环密封： 系统向轴颈处的密封瓦注入高压油。

• • 压差控制： 控制油压始终比机内氢气压力高出约 0.08 - 0.12 MPa（或1.2 kg/cm²）。

• • 液压屏障： 由于油压高于气压，密封油会向氢气侧和空气侧微量泄漏，从而形成一道严密的液压屏障，阻止氢气外泄或空气内漏。

除气与回收：

流向氢气侧的密封油会吸收氢气。这部分油需经过真空脱气箱或氢气去湿装置，将溶解的氢气分离出来，经过净化后再送回油箱循环使用。如果密封油系统失效，氢气纯度下降，不仅会导致风摩损耗剧增（空气密度大），更可能引发爆炸事故。因此，该系统通常配备多重冗余泵（交流泵、直流事故泵）。

---

公众号：机械电气电机杂谈   微信：xiamu_design

6. 特种冷却技术：蒸发、低温与相变

在常规工况之外，一些极端或特殊应用催生了创新的冷却技术。

6.1 蒸发冷却 (Evaporative Cooling)：三峡巨型机组的技术结晶

在巨型水轮发电机（如三峡电站700MW机组）中，定子线棒采用了空心导线蒸发冷却技术。

• • 原理： 定子线棒由空心铜管组成，管内充注低沸点的氟碳介质。当电机运行时，铜损产生的热量使介质沸腾汽化。利用气液相变潜热（Latent Heat）吸收大量热量，蒸汽在密度差驱动下自然上升至电机顶部的冷凝器，液化后回流。

• • 优势： 这是一种“无泵自循环”系统，没有运动部件，可靠性极高。且介质绝缘性能好，即使泄漏也不会造成短路。它解决了传统水内冷电机中水路堵塞和漏水短路的顽疾。

6.2 相变材料 (PCM) 冷却：短时过载的神器

对于电动工具、航空作动器等短时工作制（Short-duty）电机，研究人员开发了集成相变材料（如石蜡/膨胀石墨复合材料）的冷却方案。

• • 热容缓冲： 将PCM填充在定子绕组间隙或机壳内。在电机短时过载产生剧烈热量时，PCM发生熔化相变，吸收热量而温度保持恒定（恒温吸热），起到“热电容”的作用，防止绕组瞬时过热。

6.3 航空低温与超导冷却 (Cryogenic Cooling)

电动航空对电机功率密度的要求（>20 kW/kg）远超现有技术。未来的方向是利用液氢燃料的低温冷能（-253°C）。

• • 协同冷却： 飞机携带的液氢（LH2）在进入燃料电池或涡轮燃烧之前，先流经超导电机和逆变器进行冷却。

• • 超导效应： 在低温下，超导线圈电阻消失，铜耗为零。这使得电机可以承受惊人的电流密度，实现极高的功率密度。NASA和空客的ASCEND项目正在验证这种“冷源+能源”一体化的概念。

---

公众号：机械电气电机杂谈   微信：xiamu_design

7. 总结与未来展望

电机冷却方式的演进，本质上是人类对能量转换密度极限的不断挑战。从简单的自然风冷到复杂的氢气密封，再到直接油冷和低温超导，每一次技术的跨越都伴随着新材料和新工艺的突破。

核心结论与趋势：

1. 1. 空气冷却仍是基石，但正在细分化： TEFC（IC 411）将继续统治通用市场，但随着变频器的普及，TEFV（IC 416）在恒转矩应用中的占比将持续上升。

2. 2. 液冷从“选配”走向“标配”： 在移动出行领域，为了追求续航和快充性能，直接油冷（定子喷淋+转子内冷）正迅速取代水套冷却，成为高性能EV电机的标准配置。

3. 3. 系统级热管理集成： 未来的冷却不再是电机孤立的问题。在新能源车中，电机、电池、电控（三电）的热管理正在融合；在航空中，冷却系统将与燃料系统深度耦合。

4. 4. 数字化设计的重要性： 随着流体和热路越来越复杂（如油冷发卡绕组的油膜分布），基于CFD（计算流体力学）和CHT（共轭传热）的仿真设计已成为开发新型冷却系统的必要手段。

对于产品而言，没有绝对“最好”的冷却方式，只有最适合特定工况、成本和维护要求的“最优解”。理解每种IC代码背后的物理机制与工程权衡，是做出正确选择的关键。

---
