汇川H3U标准程序，程序有本体脉冲控制的三轴定位，有总线控制的汇川伺服定位，轴点动，回零，相对定位绝对定位，程序结构清晰，分模块控制，是工控者学习的好案例。

在工控领域，精准的运动控制是实现各种自动化任务的关键。今天就来跟大家分享一款超棒的汇川 H3U 标准程序，它就像一本实操宝典，对工控学习者来说，简直是不可多得的学习案例。

一、三轴定位：本体脉冲控制

这个程序里的本体脉冲控制三轴定位，为设备的基础运动提供了精确的定位支持。

// 这里简单示意一下脉冲控制轴 1 定位到 10000 个脉冲位置
LD M8000
SET Y0  // 假设 Y0 为脉冲输出点
DDRVI K10000 K1000 Y0 Y1  // 相对定位指令，K10000 为目标脉冲数，K1000 为速度，Y0 输出脉冲，Y1 输出方向

在这段代码中，LD M8000 是利用 PLC 运行监控常开触点，保证程序一启动就开始执行相关定位操作。SET Y0 指令用于开启脉冲输出通道。DDRVI 指令是核心，它负责相对定位，这里设定轴 1 要移动到 10000 个脉冲的位置，以 1000 的速度运行，同时指定脉冲输出点为 Y0 和方向输出点为 Y1。通过这样的设置，轴 1 就能按照设定精准移动。

二、总线控制的汇川伺服定位

随着工业自动化发展，总线控制的伺服定位越来越普遍。汇川 H3U 程序在这方面也表现出色。

// 这里简单模拟使用 CANopen 总线控制汇川伺服定位到特定位置
VAR
    servoPos : DINT := 50000;  // 目标位置
    servoSpeed : DINT := 10000;  // 运行速度
END_VAR

// 假设这里有初始化 CANopen 总线等相关操作

MC_MoveAbsolute(
    Axis := axis1,  // 假设 axis1 已正确配置为 CANopen 总线控制的轴
    Position := servoPos,
    Velocity := servoSpeed,
    OverV := 100,
    OverAcc := 100,
    OverDec := 100
);

这段结构化文本代码中，首先定义了目标位置 servoPos 和运行速度 servoSpeed。接着，通过 MC_MoveAbsolute 函数实现绝对定位，将轴 axis1 定位到指定的 servoPos 位置，以设定的 servoSpeed 速度运行。OverV、OverAcc 和 OverDec 分别用于设置速度、加速度和减速度的百分比，确保运动平稳。

三、轴点动、回零与定位方式

1. 轴点动

轴点动功能在调试和精细调整设备位置时非常实用。

// 轴点动示例，假设 X0 为点动正转按钮，X1 为点动反转按钮
LD X0
DRVI K100 K100 Y0 Y1  // 点动正转，每次移动 100 个脉冲，速度 100
LD X1
DRVI K-100 K100 Y0 Y1  // 点动反转，每次移动 -100 个脉冲，速度 100

这里利用按钮 X0 和 X1 分别控制轴的正反转点动，DRVI 指令根据按钮状态控制轴每次移动 100 个脉冲（正转或反转），速度设定为 100。

1. 回零

回零是确保设备每次运行起点准确的重要操作。

// 回零操作，假设 X2 为回零触发信号
LD X2
ZRN K10000 K1000 Y0 Y1  // 回零指令，以 10000 的速度回零，爬行速度 1000

当 X2 信号触发，ZRN 指令启动回零操作，设备以 10000 的速度快速回零，接近零点时以 1000 的爬行速度精准定位零点。

1. 相对定位与绝对定位

前面代码中已经分别展示了相对定位（DDRVI）和绝对定位（MC_MoveAbsolute）的指令使用。相对定位基于当前位置移动指定脉冲数，而绝对定位直接定位到指定的绝对位置，它们各有应用场景，在复杂的工控任务中相互配合，实现多样化的运动需求。

四、程序结构清晰：分模块控制

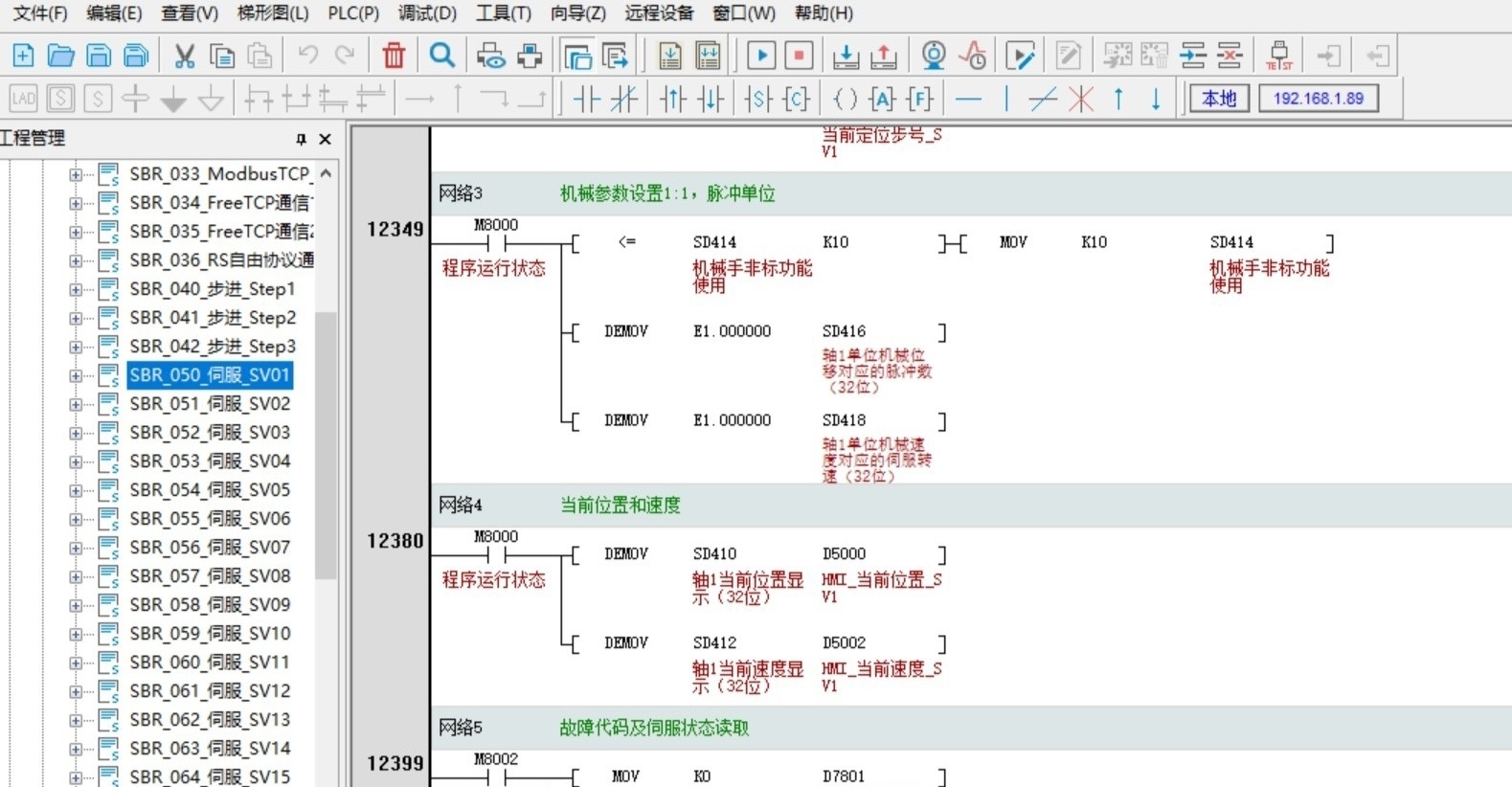

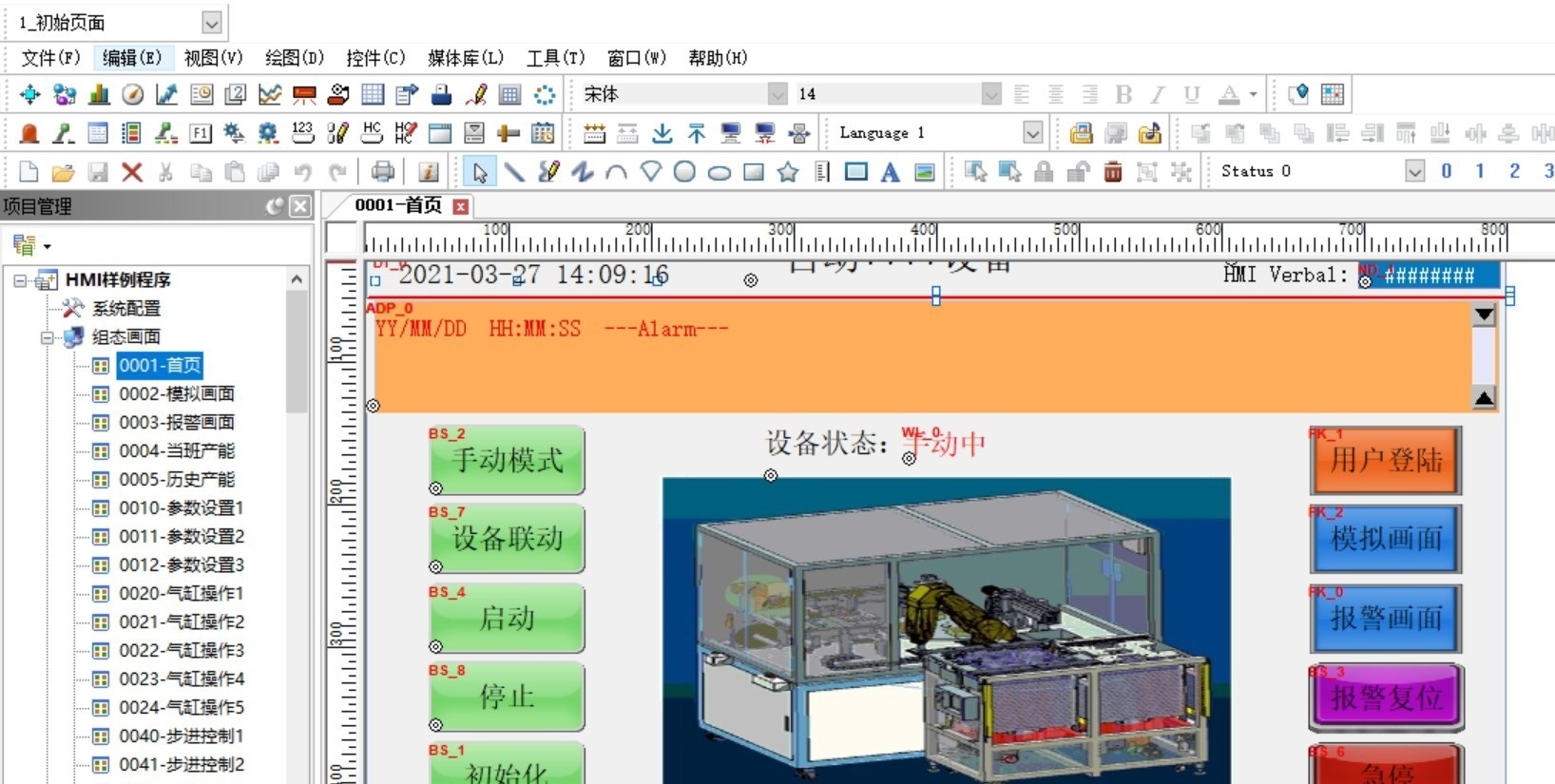

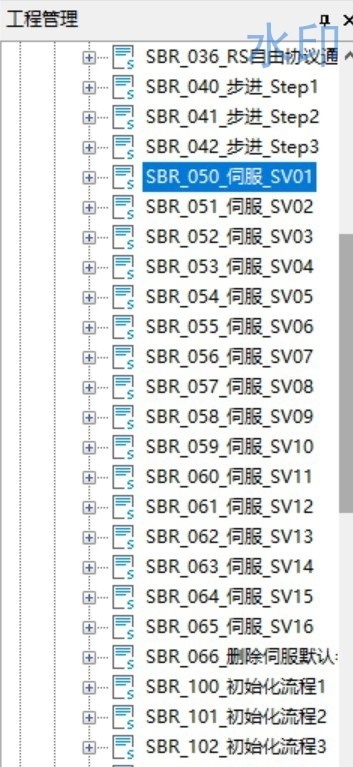

这款汇川 H3U 标准程序最大的亮点之一就是其清晰的分模块控制结构。它将不同的功能，如本体脉冲控制、总线控制、点动、回零等，分别封装在不同的模块中。这样的结构使得程序的维护和扩展变得极为方便。比如，如果需要修改总线控制部分的参数，只需找到对应的模块进行修改，而不会影响到其他部分的功能。

总的来说，这款汇川 H3U 标准程序无论是对于工控初学者了解运动控制原理，还是有经验的工程师参考优化程序结构，都具有极高的价值。希望大家能从这个案例中汲取灵感，应用到自己的项目中。
