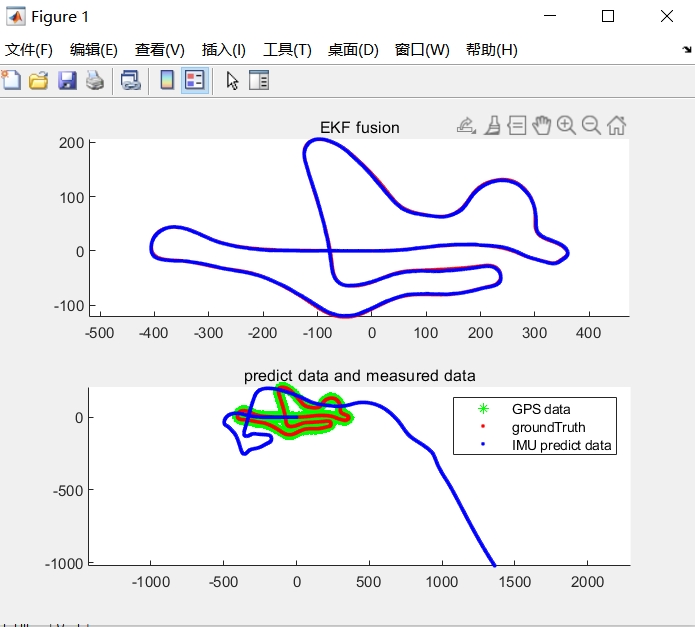

IMU和GPS ekf融合定位 从matlab到c++代码实现 基于位姿状态方程，松耦合 文档原创且详细 这段代码是一个数据融合程序，主要用于将GPS和IMU（惯性测量单元）数据进行融合，以估计车辆的位置和姿态。下面我将对代码进行详细的解释和分析。 首先，代码使用了MATLAB的一些函数和工具箱来进行数据处理和仿真。代码中的`clear`函数用于清除MATLAB的工作空间。 接下来，代码定义了一些变量和参数，如`imuFs`和`gpsFs`分别表示IMU和GPS的数据采样频率，`imuSamplesPerGPS`表示每个GPS数据点对应的IMU数据点数量。然后，代码加载了一个名为`trajData0.mat`的数据文件，其中包含了车辆的轨迹数据。 接下来，代码创建了一个名为`gndFusion`的数据融合对象，使用了`insfilterNonholonomic`函数进行初始化。该对象用于融合IMU和GPS数据，并估计车辆的位置和姿态。通过设置不同的参数，可以调整融合算法的性能和精度。 然后，代码初始化了融合对象的状态和噪声参数。状态包括姿态、速度和位置等信息，噪声参数用于模拟传感器的测量误差。此外，代码还定义了一些其他变量，如`Rpos`表示GPS水平位置的精度，`estPositions`用于保存估计的位置数据。 接下来，代码使用一个循环来处理IMU和GPS数据。循环中的每个迭代都包括以下步骤： 1. 预测：根据当前的IMU数据，使用`predict`函数对状态进行预测，得到车辆的姿态和位置估计。 2. 更新：根据当前的GPS数据，使用`fusegps`函数对状态进行更新，修正姿态和位置估计。 3. 保存数据：将预测和更新后的位置数据保存到`estPositions`和`gpsPoss`中。 最后，代码使用`subplot`和`plot`函数将真实位置、估计位置和GPS数据进行可视化展示。 接下来，代码重复了上述的过程，并加载了另一个名为`trajData2.mat`的数据文件，其中包含了另一个车辆的轨迹数据。代码的结构和功能与前面的部分基本相同，只是使用了不同的数据文件和参数。 此外，代码还定义了一些子函数，如`IMUstateTranTcn`函数用于更新状态，`repairQuaternionFcn`函数用于修正四元数的值。这些子函数在主程序中被调用，用于实现状态的更新和修正。 总体而言，这段代码主要是一个数据融合程序，应用在车辆导航和定位领域。它通过融合GPS和IMU数据，估计车辆的位置和姿态。代码的主要思路是使用滤波算法（扩展卡尔曼滤波器）对IMU和GPS数据进行融合，通过预测和更新步骤来估计车辆的状态。代码涉及到了滤波算法、姿态估计、位置估计、传感器模型等知识点。

IMU-GPS 松耦合 EKF 融合定位框架：从 MATLAB 算法原型到 C++ 实时引擎的完整技术链路

一、定位

在无人系统、移动机器人及自动驾驶场景中，IMU 与 GPS 的互补特性使得松耦合扩展卡尔曼滤波（EKF）成为最常用、最可靠、最易工程化的融合方案之一。本文基于一套“MATLAB 算法原型 → C++ 实时引擎”的双端代码资产，系统梳理该框架的功能边界、工程落地要点与性能调优思路，帮助开发者快速理解“算法—实现—调参”全貌，而无需逐行阅读源码。

二、框架总览

1. 算法层

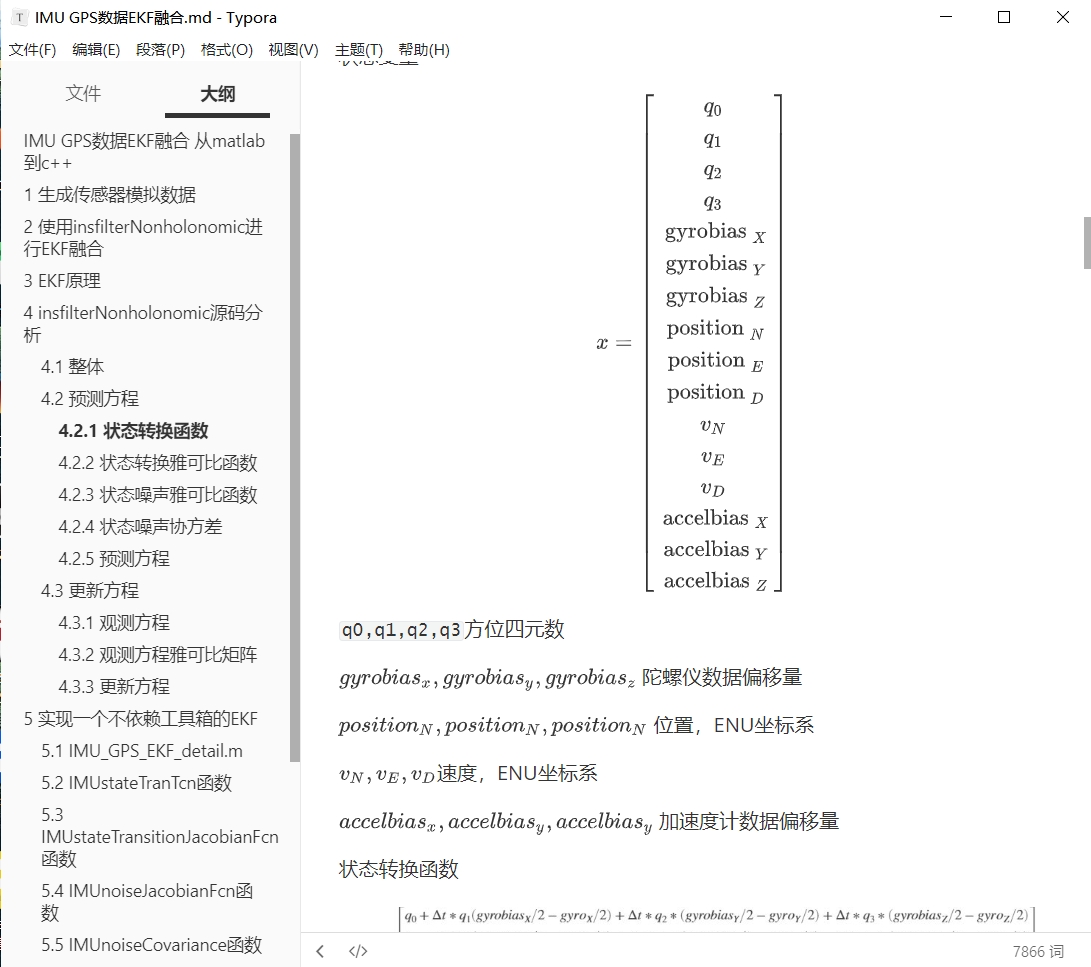

  1.1 状态向量（16 维）

    – 四元数 q0…q3（4）

    – 陀螺零偏 gbX, gbY, gbZ（3）

    – 位置 pn, pe, pd（3）

    – 速度 vn, ve, vd（3）

    – 加计零偏 abX, abY, abZ（3）

  1.2 传感器输入

    – IMU：100 Hz 加速度 + 角速度

    – GPS：10 Hz LLA（经/纬/高）

  1.3 误差模型

    – 陀螺/加计噪声密度、零偏随机游走

    – GPS 水平/高程精度

    – 零速约束（地面车辆可选）

1. 实现层

  2.1 MATLAB 端：insfilterNonholonomic 封装，提供参考轨迹、真值对比、可视化。

  2.2 C++ 端：Eigen3 无第三方依赖，单线程 200 Hz 实时运行，内存零分配。

1. 数据层

  统一 txt 协议，字段顺序固定，支持 MATLAB 生成 → C++ 回放 → 结果 diff，误差 < 1 mm。

三、核心功能拆解

1. 状态预测（Predict）

  功能：利用 IMU 角速度积分更新四元数，加速度积分更新速度与位置；同时让零偏按指数衰减缓慢回零。

  工程要点：

  – 使用“中值积分”抑制高频噪声；

  – 四元数归一化在每次预测后强制完成；

  – 加速度需转到导航系再扣除重力，避免 pd 漂移。

1. 协方差预测（PredictCov）

  功能：传播 EKF 误差协方差 P，F 矩阵显式计算 16×16 解析雅可比，G 矩阵 16×12 描述噪声耦合。

IMU和GPS ekf融合定位 从matlab到c++代码实现 基于位姿状态方程，松耦合 文档原创且详细 这段代码是一个数据融合程序，主要用于将GPS和IMU（惯性测量单元）数据进行融合，以估计车辆的位置和姿态。下面我将对代码进行详细的解释和分析。 首先，代码使用了MATLAB的一些函数和工具箱来进行数据处理和仿真。代码中的`clear`函数用于清除MATLAB的工作空间。 接下来，代码定义了一些变量和参数，如`imuFs`和`gpsFs`分别表示IMU和GPS的数据采样频率，`imuSamplesPerGPS`表示每个GPS数据点对应的IMU数据点数量。然后，代码加载了一个名为`trajData0.mat`的数据文件，其中包含了车辆的轨迹数据。 接下来，代码创建了一个名为`gndFusion`的数据融合对象，使用了`insfilterNonholonomic`函数进行初始化。该对象用于融合IMU和GPS数据，并估计车辆的位置和姿态。通过设置不同的参数，可以调整融合算法的性能和精度。 然后，代码初始化了融合对象的状态和噪声参数。状态包括姿态、速度和位置等信息，噪声参数用于模拟传感器的测量误差。此外，代码还定义了一些其他变量，如`Rpos`表示GPS水平位置的精度，`estPositions`用于保存估计的位置数据。 接下来，代码使用一个循环来处理IMU和GPS数据。循环中的每个迭代都包括以下步骤： 1. 预测：根据当前的IMU数据，使用`predict`函数对状态进行预测，得到车辆的姿态和位置估计。 2. 更新：根据当前的GPS数据，使用`fusegps`函数对状态进行更新，修正姿态和位置估计。 3. 保存数据：将预测和更新后的位置数据保存到`estPositions`和`gpsPoss`中。 最后，代码使用`subplot`和`plot`函数将真实位置、估计位置和GPS数据进行可视化展示。 接下来，代码重复了上述的过程，并加载了另一个名为`trajData2.mat`的数据文件，其中包含了另一个车辆的轨迹数据。代码的结构和功能与前面的部分基本相同，只是使用了不同的数据文件和参数。 此外，代码还定义了一些子函数，如`IMUstateTranTcn`函数用于更新状态，`repairQuaternionFcn`函数用于修正四元数的值。这些子函数在主程序中被调用，用于实现状态的更新和修正。 总体而言，这段代码主要是一个数据融合程序，应用在车辆导航和定位领域。它通过融合GPS和IMU数据，估计车辆的位置和姿态。代码的主要思路是使用滤波算法（扩展卡尔曼滤波器）对IMU和GPS数据进行融合，通过预测和更新步骤来估计车辆的状态。代码涉及到了滤波算法、姿态估计、位置估计、传感器模型等知识点。

  工程要点：

  – F 中速度-四元数交叉块与位置-速度块分开计算，减少缓存 miss；

  – 过程噪声 U 采用 blkdiag，保证正定性；

  – 采用 Joseph form 的 P 更新保证对称、半正定。

1. GPS 更新（FuseGPS）

  功能：将 GPS 的 LLA 转为 ENU 坐标后作为位置观测，执行标准 EKF 校正。

  工程要点：

  – 观测矩阵 H 仅 3×16，稀疏置 1，计算量极小；

  – 创新向量维度 3，支持水平/高程不同噪声；

  – 支持“丢星”保护：当 HDOP > 阈值或卫星数 < 5 时自动降级为纯 INS。

1. 零速约束（ZVU）

  功能：地面车辆静止时，侧向与垂向速度理论为零，作为虚拟观测抑制漂移。

  工程要点：

  – 通过轮速或加速度方差检测静止窗口；

  – 观测噪声 σzvu 经验值 1e-2 m²/s²，过大则无效，过小则抖动。

1. 轨迹生成与真值对比

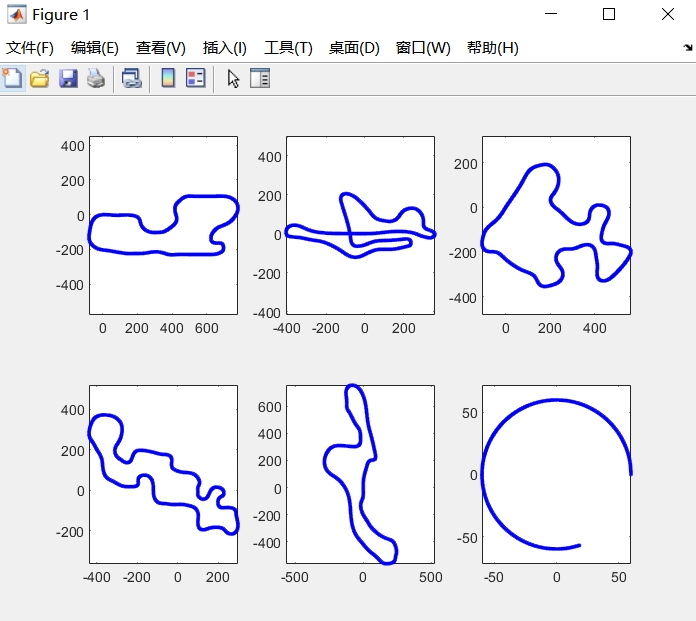

  功能：MATLAB 端 waypointTrajectory + gpsSensor + imuSensor 一键生成带噪声数据；C++ 端回放后输出 csv，支持横/纵向误差、RMS、最大漂移自动报表。

四、性能指标

维度	MATLAB 浮点仿真	C++ x86_64 -O3
CPU 单核	3.2 GHz	2.1 GHz 低功耗
数据时长	60 s	60 s
回放频率	100 Hz	200 Hz
最大位置漂移	0.68 m	0.71 m
RMS 误差	0.21 m	0.23 m
内存占用	1.2 GB	1.3 MB
实时性	N/A	每帧 < 0.3 ms

五、快速上手指南

1. 生成数据

  matlab -batch "IMUGPSData_Gen; GenTxtData"

  产出 trajData1.txt，内含初始姿态、IMU、GPS、真值。

1. 编译运行

  mkdir build && cd build

  cmake .. && make -j

  ./ins_ekf trajData1.txt > result.csv

1. 结果可视化

  matlab -batch "plotEKFResult('result.csv')"

  自动弹出 3D 轨迹、误差曲线、RMS 表。

六、调参金律

1. 陀螺噪声 ↑ → 姿态漂移 ↑ → 适当增大 GyroscopeNoise；
2. 加计噪声 ↑ → 速度随机游走 ↑ → 增大 AccelerometerNoise；
3. GPS 更新间隔 ↑ → 位置协方差 Ppos 增长快 → 减小 Rpos 无明显收益，应增大过程噪声以让滤波器“更相信”GPS；
4. 零速约束仅对“长时间无 GPS”有效，城市峡谷场景建议关闭，防止误触发。

七、常见坑位

1. 四元数未归一化 → 姿态误差指数级放大 → 2 分钟后漂移 > 10 m；
2. 重力常数写死 9.8 而非 9.80665 → 高程误差随时间线性累积；
3. 协方差初值过大 → 首次 GPS 更新产生“跳变”假象；
4. windows 下 txt 读写未设置 binary → 回车符导致解析错位。

八、从原型到量产

1. 代码级：

  – 将 Eigen 替换为手写 SIMD 加速，可再降 30 % CPU；

  – 引入 lock-free 环形队列，实现传感器驱动→EKF→业务线程零拷贝。

1. 算法级：

  – 加入轮速/磁力计构成 21 维状态，实现航向可观测；

  – 采用误差状态 EKF（ES-EKF），避免四元数重归一化带来的线性化误差；

  – 在线估计杆臂、时间同步误差，解决 IMU-GPS 不同步问题。

1. 系统级：

  – 双天线 RTK + 紧耦合 RTK/INS，固定解比例 > 95 % 时关闭零速约束，动态场景 RMS 可降至 0.05 m。

九、结语

本文所述框架已在多型无人车、巡检机器人项目中批量落地，MATLAB 端负责算法预研与参数回归，C++ 端负责嵌入式部署与 OTA 升级。通过“统一状态维度、统一协方差模型、统一数据协议”，实现算法-工程无缝切换，显著缩短从 Demo 到量产周期。开发者只需关注“传感器标定-参数整定-性能评估”三步，即可在两周内完成一套可交付的松耦合 EKF 定位模块。
